耕整地机械实验(一)实验目的掌握耕整地机械的类型、组成部件、各部件的作用和工作原理;了解不同类型犁和耕深调节过程;了解圆盘耙的耙深工作方式。
(二)实验仪器设备深耕牵引三铧犁、悬挂式两铧犁、悬挂式三铧犁、双铧反转犁、悬挂式旋耕机、十八片悬挂缺口耙、牵引式圆盘耙、牵引式镇压器等(三)验内容和步骤1.介绍犁体曲面的类型及其翻垡特点,了解犁体的组成部分犁体曲面,根据其工作性能可分为熟地型、半螺旋型和螺旋型。
熟地型是应用最普通的一种,其犁胸部较陡,翼部扭曲较小,碎土性能好,翻上能力差,适于耕熟地。
螺旋型犁体曲面胸部平坦,犁翼长而扭曲程度大,翻土能力强,而碎土作用差,适于开生荒地和粘重、多草、潮湿的土壤。
半螺旋型介于二者之间犁的基本结构铧式犁主要由犁架、主犁体、耕深调节装置、支承行走装置、牵引悬挂装置等组成。
其中,主犁体为铧式犁的核心工作部件2犁体曲面的形成原理目前在设计犁体曲面时所用的方法有三种:水平直元线法、倾斜直元线法、翻土曲线法。
其中,水平直元线法技术最为成熟,应用最广。
水平直元线法的设计特点是:动线为水平直元线,始终平行于水平面,在向上运动的过程中始终与铅垂面N内导曲线相靠贴,且与沟底的水平夹角θ是随着元线的高度变化的,其元线角的变化规律为θ=f(z),即在水平直元线形成曲面的过程中,有三个因素控制了动线在空间的姿态,从而决定了曲面的形状——始终平行于水平面的水平直元线,导曲线、元线角的变化规律,这三个因素我们通常称之为水平直元线形成犁体曲面的三大要素。
2.介绍深耕牵引三铧犁、悬挂式两铧犁、悬挂式三铧犁、双铧反转犁的牵引方式、耕深调节方式。
按与拖拉机挂接方式分:牵引犁、悬挂犁、半悬挂犁。
牵引式——运输状态下,机具的重量全部由机具本身来承担。
悬挂式——运输状态下,机具的重量全部由拖拉机来承担半悬挂式——运输状态下,机具的重量前部分由拖拉机承担,后部由机具来承担。
耕深调节——是根据农业技术的作业要求的不同及土壤状况的变化而进行的犁的入土深度的调节,调节的方法可依据土壤的实际状况和拖拉机液压悬挂系统的形式不同有三种:位调节——液压悬挂装置与农机具为相对刚性连接,犁的升降完全由液压系统来控制。

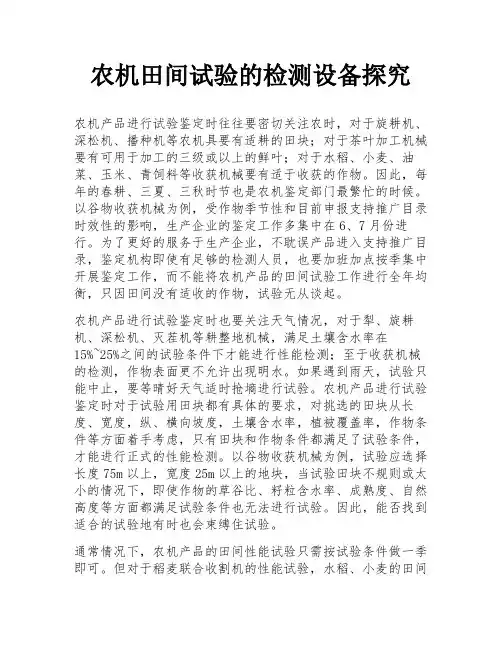

农机田间试验的检测设备探究农机产品进行试验鉴定时往往要密切关注农时，对于旋耕机、深松机、播种机等农机具要有适耕的田块；对于茶叶加工机械要有可用于加工的三级或以上的鲜叶；对于水稻、小麦、油菜、玉米、青饲料等收获机械要有适于收获的作物。
因此，每年的春耕、三夏、三秋时节也是农机鉴定部门最繁忙的时候。
以谷物收获机械为例，受作物季节性和目前申报支持推广目录时效性的影响，生产企业的鉴定工作多集中在6、7月份进行。
为了更好的服务于生产企业，不耽误产品进入支持推广目录，鉴定机构即使有足够的检测人员，也要加班加点按季集中开展鉴定工作，而不能将农机产品的田间试验工作进行全年均衡，只因田间没有适收的作物，试验无从谈起。
农机产品进行试验鉴定时也要关注天气情况，对于犁、旋耕机、深松机、灭茬机等耕整地机械，满足土壤含水率在15%~25%之间的试验条件下才能进行性能检测；至于收获机械的检测，作物表面更不允许出现明水。
如果遇到雨天，试验只能中止，要等晴好天气适时抢墒进行试验。
农机产品进行试验鉴定时对于试验用田块都有具体的要求，对挑选的田块从长度、宽度，纵、横向坡度，土壤含水率，植被覆盖率，作物条件等方面着手考虑，只有田块和作物条件都满足了试验条件，才能进行正式的性能检测。
以谷物收获机械为例，试验应选择长度75m以上，宽度25m以上的地块，当试验田块不规则或太小的情况下，即使作物的草谷比、籽粒含水率、成熟度、自然高度等方面都满足试验条件也无法进行试验。
因此，能否找到适合的试验地有时也会束缚住试验。
通常情况下，农机产品的田间性能试验只需按试验条件做一季即可。
但对于稻麦联合收割机的性能试验，水稻、小麦的田间试验都需进行检测。
在6月份左右做完小麦的田间试验后，最快也要等到7、8月间的早稻成熟时才能进行水稻的田间试验。
部分农机产品检测完田间性能试验后需尽快处理样品，尤其是稻麦、油菜收获机械。
试验中及时清理出排草(杂)口处损失的籽粒和在出粮口处抽取样品等工作，试验后对于出粮口处样品也必须当天清选出杂质和破碎籽粒，否则封存的样品由于气温、含水率较高，1~2天内封样器内就会出现大量水珠甚至样品出现霉变现象。
第三节机械化耕整地技术一、主要技术内容机械化水田整地技术是通过机械将田块进行耕翻、平整，以利于水稻机械化播种和插秧的作业技术。
不管是直播还是移栽，水田耕整地机械化技术其发展趋势和特点可归纳为以下几点：1、少（免）耕耕作栽培技术不断应用和发展；2、以旋耕为主简化耕整工艺正逐步替代干耕晒垡一耙地一平整为主要内容的传统的耕作工艺；3、组合式耕作栽培机械化技术由于生产效率高、成本低越来越为人们青睐。
目前水田耕整地方式大体上可分为两类，一类是旱耕型；另一类是水耕型。
二、生产应用技术措施由于水田耕整地技术不是单一的技术，而是和栽种模式紧密联系在一起的一项组合式技术形式，有和播种作业结合的，也有和秸秆还田作业结合的，因此它们应用的技术措施也各不相同。
旱耕型有两种方式：1、施肥一旱浅旋耕一灌水一耙平一机插特点：充分利用现有的系列旋耕机，进行旱浅旋耕灭茬，耕深6-10cm；由于耕层较浅，灌水后沉实时间短、浮泥少、田块坚实；插秧机作业时，不下陷、不打滑；拖板不壅泥；插秧质量易提高，有利早分蘖。
2、施肥一旱浅旋耕播种一灌水一排水一后续作业特点：该模式采用少（免）耕条播机一种机具，使水稻种植生产中的两主要环节耕、种充分融合在一起，实现联合作业，一次完成旋耕、碎土、播种、覆土及镇压等多道工序，是直播稻中最为简单的耕播工艺，具有减少机具下田作业次数，保护土壤结构、节约能源等优点。
水耕型也有两种方式：1、施肥f灌水浸泡f水田秸秆还田机作业两遍f （机械或人工简单整平）f后续栽种作业特点：该模式以水田秸秆还田机为生产作业机具，该机作业能实现耕、碎、埋、平等多道工序，对高留茬、秸秆或杂草较多的田块有较好的埋覆和平整效果。
能满足水田插秧、直播等机械作业生产要求。
2、施肥f灌水f旋耕（犁耕）f水田埋草起浆机作业f后续作业特点：该模式采用水田埋草起浆机，主要针对高留茬、秸秆和杂草较多的已耕田块进行耕整作业，能较好地埋覆秸草、留茬等，且起浆和平整效果显著。

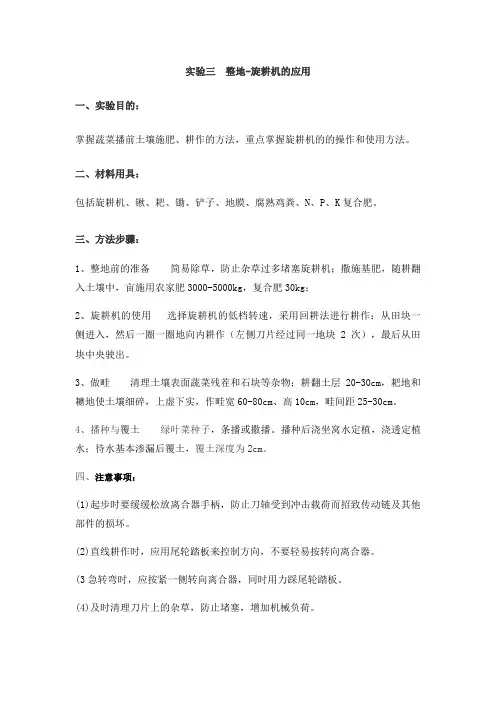

实验三整地-旋耕机的应用
一、实验目的：
掌握蔬菜播前土壤施肥、耕作的方法，重点掌握旋耕机的的操作和使用方法。
二、材料用具：
包括旋耕机、锹、耙、锄、铲子、地膜、腐熟鸡粪、N、P、K复合肥。
三、方法步骤：
1、整地前的准备简易除草，防止杂草过多堵塞旋耕机；撒施基肥，随耕翻入土壤中，亩施用农家肥3000-5000kg，复合肥30kg；
2、旋耕机的使用选择旋耕机的低档转速，采用回耕法进行耕作：从田块一侧进入，然后一圈一圈地向内耕作（左侧刀片经过同一地块2次），最后从田块中央驶出。
3、做畦清理土壤表面蔬菜残茬和石块等杂物；耕翻土层20-30cm，耙地和耱地使土壤细碎，上虚下实，作畦宽60-80cm、高10cm，畦间距25-30cm。
4、播种与覆土绿叶菜种子，条播或撒播。
播种后浇坐窝水定植，浇透定植水；待水基本渗漏后覆土，覆土深度为2cm。
四、注意事项：
(1)起步时要缓缓松放离合器手柄，防止刀轴受到冲击载荷而招致传动链及其他部件的损坏。
(2)直线耕作时，应用尾轮踏板来控制方向，不要轻易按转向离合器。
(3急转弯时，应按紧一侧转向离合器，同时用力踩尾轮踏板。
(4)及时清理刀片上的杂草，防止堵塞，增加机械负荷。

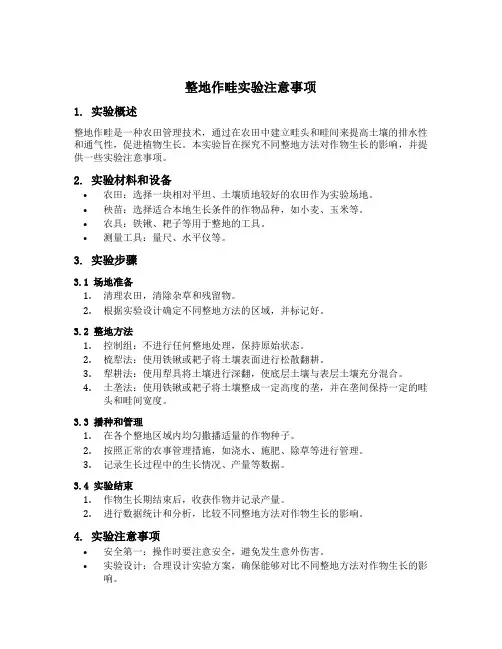

整地作畦实验注意事项1. 实验概述整地作畦是一种农田管理技术，通过在农田中建立畦头和畦间来提高土壤的排水性和通气性，促进植物生长。
本实验旨在探究不同整地方法对作物生长的影响，并提供一些实验注意事项。
2. 实验材料和设备•农田：选择一块相对平坦、土壤质地较好的农田作为实验场地。
•秧苗：选择适合本地生长条件的作物品种，如小麦、玉米等。
•农具：铁锹、耙子等用于整地的工具。
•测量工具：量尺、水平仪等。
3. 实验步骤3.1 场地准备1.清理农田，清除杂草和残留物。
2.根据实验设计确定不同整地方法的区域，并标记好。
3.2 整地方法1.控制组：不进行任何整地处理，保持原始状态。
2.梳犁法：使用铁锹或耙子将土壤表面进行松散翻耕。
3.犁耕法：使用犁具将土壤进行深翻，使底层土壤与表层土壤充分混合。
4.土垄法：使用铁锹或耙子将土壤整成一定高度的垄，并在垄间保持一定的畦头和畦间宽度。
3.3 播种和管理1.在各个整地区域内均匀撒播适量的作物种子。
2.按照正常的农事管理措施，如浇水、施肥、除草等进行管理。
3.记录生长过程中的生长情况、产量等数据。
3.4 实验结束1.作物生长期结束后，收获作物并记录产量。
2.进行数据统计和分析，比较不同整地方法对作物生长的影响。
4. 实验注意事项•安全第一：操作时要注意安全，避免发生意外伤害。
•实验设计：合理设计实验方案，确保能够对比不同整地方法对作物生长的影响。
•场地选择：选择土壤质地较好、排水性良好的农田进行实验，以减少外界因素对实验结果的影响。
•统一管理：在除了整地方法外的其他方面保持统一管理，如施肥量、浇水频率等。
•观察记录：及时观察和记录作物的生长情况，包括植株高度、叶片颜色、果实数量等。
•数据分析：使用合适的统计方法对实验数据进行分析，确定不同整地方法对作物生长的影响是否显著。
5. 结论通过本实验可以得出不同整地方法对作物生长的影响。
根据实验结果，农民可以选择合适的整地方法来提高作物产量和质量。

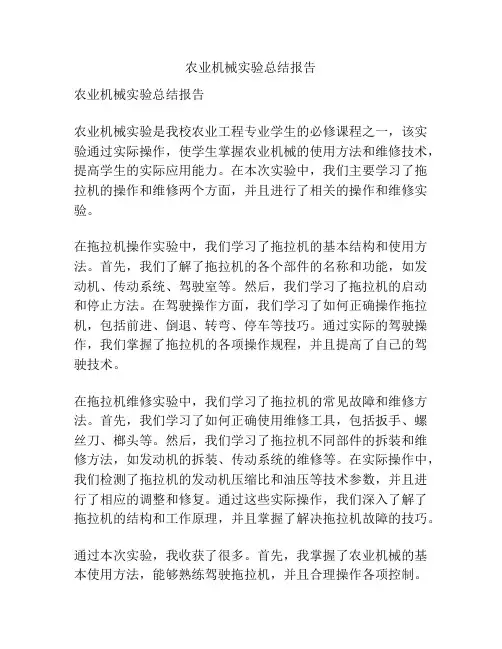

农业机械实验总结报告农业机械实验总结报告农业机械实验是我校农业工程专业学生的必修课程之一，该实验通过实际操作，使学生掌握农业机械的使用方法和维修技术，提高学生的实际应用能力。
在本次实验中，我们主要学习了拖拉机的操作和维修两个方面，并且进行了相关的操作和维修实验。
在拖拉机操作实验中，我们学习了拖拉机的基本结构和使用方法。
首先，我们了解了拖拉机的各个部件的名称和功能，如发动机、传动系统、驾驶室等。
然后，我们学习了拖拉机的启动和停止方法。
在驾驶操作方面，我们学习了如何正确操作拖拉机，包括前进、倒退、转弯、停车等技巧。
通过实际的驾驶操作，我们掌握了拖拉机的各项操作规程，并且提高了自己的驾驶技术。
在拖拉机维修实验中，我们学习了拖拉机的常见故障和维修方法。
首先，我们学习了如何正确使用维修工具，包括扳手、螺丝刀、榔头等。
然后，我们学习了拖拉机不同部件的拆装和维修方法，如发动机的拆装、传动系统的维修等。
在实际操作中，我们检测了拖拉机的发动机压缩比和油压等技术参数，并且进行了相应的调整和修复。
通过这些实际操作，我们深入了解了拖拉机的结构和工作原理，并且掌握了解决拖拉机故障的技巧。
通过本次实验，我收获了很多。
首先，我掌握了农业机械的基本使用方法，能够熟练驾驶拖拉机，并且合理操作各项控制。
其次，我掌握了拖拉机的维修方法，能够正确使用维修工具，进行各项维修操作。
最后，我通过实际操作，提高了自己的动手能力和实际应用能力，更加深入了解了农业机械的结构和工作原理。
然而，本次实验也存在一些问题。
首先，实验时间有限，无法进行更加全面和深入的学习。
其次，实验设备和工具的质量参差不齐，影响了我们的操作和观察。
最后，实验指导人员的指导不够详细，导致我们在操作过程中出现了一些困惑和错误。
综上所述，农业机械实验是非常有意义的，通过实际操作和维修，我们能够掌握农业机械的使用方法和维修技术，提高了自己的实际应用能力。
但是，在今后的学习中，我还需进一步加强对农业机械的学习和实践，提高自己的实际操作水平和维修能力，为将来的工作做好准备。

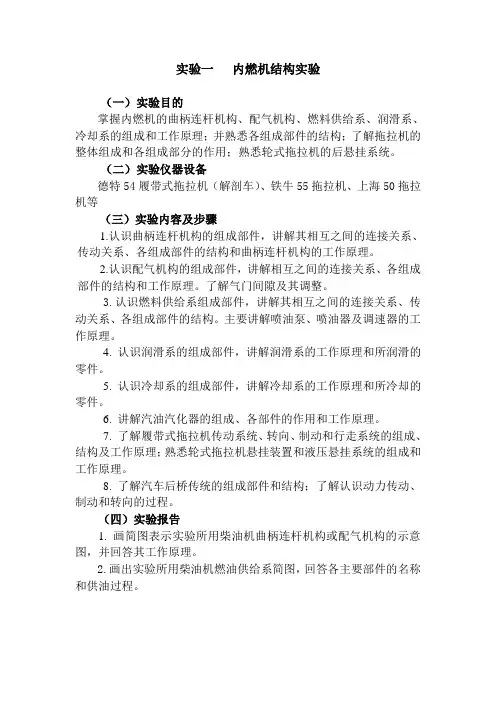

（一）实验目的掌握内燃机的曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系的组成和工作原理；并熟悉各组成部件的结构；了解拖拉机的整体组成和各组成部分的作用；熟悉轮式拖拉机的后悬挂系统。
（二）实验仪器设备德特54履带式拖拉机（解剖车）、铁牛55拖拉机、上海50拖拉机等（三）实验内容及步骤1.认识曲柄连杆机构的组成部件，讲解其相互之间的连接关系、传动关系、各组成部件的结构和曲柄连杆机构的工作原理。
2.认识配气机构的组成部件，讲解相互之间的连接关系、各组成部件的结构和工作原理。
了解气门间隙及其调整。
3.认识燃料供给系组成部件，讲解其相互之间的连接关系、传动关系、各组成部件的结构。
主要讲解喷油泵、喷油器及调速器的工作原理。
4. 认识润滑系的组成部件，讲解润滑系的工作原理和所润滑的零件。
5. 认识冷却系的组成部件，讲解冷却系的工作原理和所冷却的零件。
6. 讲解汽油汽化器的组成、各部件的作用和工作原理。
7. 了解履带式拖拉机传动系统、转向、制动和行走系统的组成、结构及工作原理；熟悉轮式拖拉机悬挂装置和液压悬挂系统的组成和工作原理。
8. 了解汽车后桥传统的组成部件和结构；了解认识动力传动、制动和转向的过程。
（四）实验报告1. 画简图表示实验所用柴油机曲柄连杆机构或配气机构的示意图，并回答其工作原理。
2.画出实验所用柴油机燃油供给系简图，回答各主要部件的名称和供油过程。
(一)实验目的掌握耕整地机械的类型、组成部件、各部件的作用和工作原理；了解不同类型犁和耕深和水平的调节过程；了解圆盘耙的耙深调节方式。
(二)实验仪器设备LS-3—30深耕牵引三铧犁、悬挂式两铧犁、悬挂式三铧犁、双铧反转犁、悬挂式旋耕机、十八片悬挂缺口耙、牵引式圆盘耙、牵引式镇压器等(三)验内容和步骤1．介绍不同犁体曲面的类型及其翻垡特点；件、结构及其其工作过程。
讲解犁体的组成部2．介绍LS-3-30深耕牵引三铧犁、悬挂式两铧犁、悬挂式三铧犁、双铧反转犁的牵引方式、主要组成、工作原理及耕深和水平的调节方式。

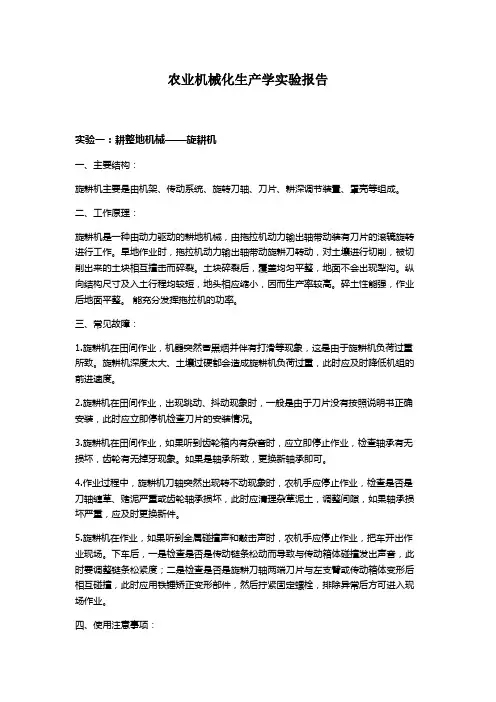

农业机械化生产学实验报告实验一：耕整地机械——旋耕机一、主要结构：旋耕机主要是由机架、传动系统、旋转刀轴、刀片、耕深调节装置、罩壳等组成。
二、工作原理：旋耕机是一种由动力驱动的耕地机械，由拖拉机动力输出轴带动装有刀片的滚辘旋转进行工作。
旱地作业时，拖拉机动力输出轴带动旋耕刀转动，对土壤进行切削，被切削出来的土块相互撞击而碎裂。
土块碎裂后，覆盖均匀平整，地面不会出现犁沟。
纵向结构尺寸及入土行程均较短，地头相应缩小，因而生产率较高。
碎土性能强，作业后地面平整。
能充分发挥拖拉机的功率。
三、常见故障：1.旋耕机在田间作业，机器突然冒黑烟并伴有打滑等现象，这是由于旋耕机负荷过重所致。
旋耕机深度太大、土壤过硬都会造成旋耕机负荷过重，此时应及时降低机组的前进速度。
2.旋耕机在田间作业，出现跳动、抖动现象时，一般是由于刀片没有按照说明书正确安装，此时应立即停机检查刀片的安装情况。
3.旋耕机在田间作业，如果听到齿轮箱内有杂音时，应立即停止作业，检查轴承有无损坏，齿轮有无掉牙现象。
如果是轴承所致，更换新轴承即可。
4.作业过程中，旋耕机刀轴突然出现转不动现象时，农机手应停止作业，检查是否是刀轴缠草、赌泥严重或齿轮轴承损坏，此时应清理杂草泥土，调整间隙，如果轴承损坏严重，应及时更换新件。
5.旋耕机在作业，如果听到金属碰撞声和敲击声时，农机手应停止作业，把车开出作业现场。
下车后，一是检查是否是传动链条松动而导致与传动箱体碰撞发出声音，此时要调整链条松紧度；二是检查是否是旋耕刀轴两端刀片与左支臂或传动箱体变形后相互碰撞，此时应用铁锤矫正变形部件，然后拧紧固定螺栓，排除异常后方可进入现场作业。
四、使用注意事项：1．作业开始，应将旋耕机处于提升状态，先结合动力输出轴，使刀轴转速增至额定转速，然后下降旋耕机，使刀片逐渐入土至所需深度。
严禁刀片入土后再结合动力输出轴或急剧下降旋耕机，以免造成刀片弯曲或折断和加重拖拉机的负荷。
2．在作业中，应尽量低速慢行，这样既可保证作业质量，使土块细碎，又可减轻机件的磨损。
耕整地机械实验(一)实验目的掌握耕整地机械的类型、组成部件、各部件的作用和工作原理；了解不同类型犁和耕深调节过程；了解圆盘耙的耙深工作方式。
(二)实验仪器设备深耕牵引三铧犁、悬挂式两铧犁、悬挂式三铧犁、双铧反转犁、悬挂式旋耕机、十八片悬挂缺口耙、牵引式圆盘耙、牵引式镇压器等(三)验内容和步骤1．介绍犁体曲面的类型及其翻垡特点，了解犁体的组成部分犁体曲面，根据其工作性能可分为熟地型、半螺旋型和螺旋型。
熟地型是应用最普通的一种，其犁胸部较陡，翼部扭曲较小，碎土性能好，翻上能力差，适于耕熟地。
螺旋型犁体曲面胸部平坦，犁翼长而扭曲程度大，翻土能力强，而碎土作用差，适于开生荒地和粘重、多草、潮湿的土壤。
半螺旋型介于二者之间犁的基本结构铧式犁主要由犁架、主犁体、耕深调节装置、支承行走装置、牵引悬挂装置等组成。
其中，主犁体为铧式犁的核心工作部件2犁体曲面的形成原理目前在设计犁体曲面时所用的方法有三种：水平直元线法、倾斜直元线法、翻土曲线法。
其中，水平直元线法技术最为成熟，应用最广。
水平直元线法的设计特点是：动线为水平直元线，始终平行于水平面，在向上运动的过程中始终与铅垂面N内导曲线相靠贴，且与沟底的水平夹角θ是随着元线的高度变化的，其元线角的变化规律为θ=f（z），即在水平直元线形成曲面的过程中，有三个因素控制了动线在空间的姿态，从而决定了曲面的形状——始终平行于水平面的水平直元线，导曲线、元线角的变化规律，这三个因素我们通常称之为水平直元线形成犁体曲面的三大要素。
2．介绍深耕牵引三铧犁、悬挂式两铧犁、悬挂式三铧犁、双铧反转犁的牵引方式、耕深调节方式。
按与拖拉机挂接方式分：牵引犁、悬挂犁、半悬挂犁。
牵引式——运输状态下，机具的重量全部由机具本身来承担。
悬挂式——运输状态下，机具的重量全部由拖拉机来承担半悬挂式——运输状态下，机具的重量前部分由拖拉机承担，后部由机具来承担。
耕深调节——是根据农业技术的作业要求的不同及土壤状况的变化而进行的犁的入土深度的调节，调节的方法可依据土壤的实际状况和拖拉机液压悬挂系统的形式不同有三种：位调节——液压悬挂装置与农机具为相对刚性连接，犁的升降完全由液压系统来控制。
力调节——液压悬挂装置与农机具为相对刚性连接，犁的升降完全由液压系统来控制。
但力传感器可根据土壤的坚硬程度自动调节耕深，但需限深轮配合使用。
高度调节——液压悬挂装置与农机具为铰连接，液压系统处于浮动状态（液压油缸的进出油阀全部打开），通过改变限深轮相对机架的高度来调节耕深。
3．介绍悬挂式旋耕机的类型及组成，性能特点（1）按旋转刀轴的位置可分为横轴式、立轴式。
（2）按与拖拉机挂接方式可分为牵引式、悬挂式、直接连接式。
（3）按刀轴传动方式可分为中间传动和侧边传动两种。
（4）按刀片旋转方向有正铣式和逆铣式两种。
旋耕机一般由机架、传动部分、旋耕刀轴、刀片、耕深调节装置、罩壳和拖板等组成。
旋耕机的性能特点（1）碎土能力强，耕后土层松碎，地表平坦，一次作业可达到犁、耙几次作业的效果。
（2）刀片旋转产生向前推的力，将少了机组所需牵引功率。
（3）土肥掺合好，提高肥效，促进植物生长。
（4）旋耕过程中，功率消耗大，覆盖能力差，耕深受到限制。
4．介绍圆盘耙的分类结构，了解圆盘耙的使用。
圆盘耙的种类很多，可按机重、直径、配置和挂结形式等进行分类。
1）按耙片的机重和直径分有重型、中型和轻型三种2）按与拖拉机的挂结方式分可将圆盘耙分为牵引、悬挂和半悬挂三种型式。
3）按耙片形状有缺口耙和全缘耙。
圆盘耙的构造圆盘耙一般由耙组、耙架、悬挂架和偏角调节机构等组成。
圆盘耙的使用圆盘耙耙地时，相对于犁耕土垡方向而言，有顺耙、斜耙和横耙三种耙地方法。
顺耙时，耙地方向与犁耕方向平行．工作阻力小，但碎土与平地作用差，适于轻松土壤。
横耙时，耙地方向与犁耕方向垂直，碎土和平地效果好，但机具振动大，转弯多，工效低。
斜耙时，耙地方向与犁耕方向约为45。
，碎土和平地作用介于顺耙和横耙之问，但行走路线复杂。
耙地时，应根据土质、地块大小、形状及农艺要求等情况，选择适当的耙地方法。
梭形和回形耙地属于顺耙或横耙，适于以耙代耕或浅耕灭茬。
交叉耙地属于斜耙，大田耕后耙地通常采用这种方法，其碎土和平地作用较好，但行走路线复杂，易发生重耙、漏耙。
5镇压器的分类及作用常用的镇压器多为牵引式，根据形状不同一般分为V型、网环形、圆筒形等镇压器是用来镇压耕翻、碎土后过于松软的土壤，或者把碎土时残留的土块进一步粉碎同时进行平整。
镇压器专为旱地整地用，在特别干燥的土壤上，有保持土壤水分的效果。
镇压器是通过辊子镇压土壤的表层起镇压作用。
辊子的直径越小碎土效果越好，牵引力变大。
辊子的镇压效果随土壤的含水率而有所不同。
土壤过湿时，会过度压紧土壤，使土壤中的空气流通变坏，所以必须在适当的含水率下使用镇压器。
