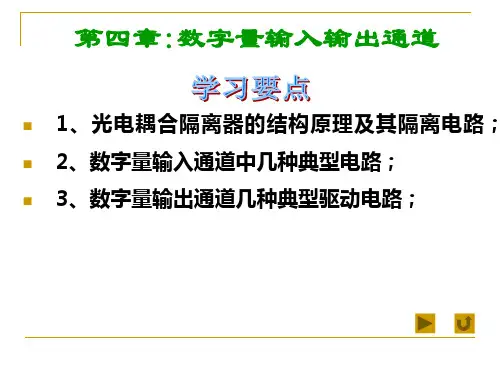

一章数字量输入输出通道

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。

计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。

SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进展检测，并输入给计算机。

(2)实时控制决策：对采集到的表征被控参数的状态量进展分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制输出：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时〞，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进展处理，并在一定的时间内作出反响并进展控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线〞方式：在计算机控制系统中，如果生产过程设备直接及计算机连接，生产过程直承受计算机的控制，就叫做“联机〞方式或“在线〞方式。

(3)“离线〞方式：假设生产过程设备不直接及计算机相连接，其工作不直承受计算机的控制，而是通过中间记录介质，靠人进展联系并作相应操作的方式，那么叫做“脱机〞方式或“离线〞方式。

3.微型计算机控制系统的硬件由哪几局部组成？各局部的作用是什么？由四局部组成。

(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个局部发出各种命令，同时对被控对象的被控参数进展实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进展各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进展监视，使之处于最优工作状态；对事故进展预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进展信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进展控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

(3)外部设备：这是实现微机和外界进展信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

《计算机控制技术》课程教学大纲课程代码：ABJD(M16课程中文名称:计算机控制技术课程英文名称：ComputerContro1Techno1ogy课程性质：必修课程学分数：2学分课程学时数：32学时授课对象：自动化专业本课程的前导课程：数字电子技术、模拟电子技术、电力电子技术、自动控制原理等一、课程简介该课程是自动化专业一门重要的专业必修课。

它的目的是使学生通过本课程的学习，获得计算机控制系统的组成、原理、设计等基础知识和基本应用技术。

学习掌握计算机控制系统软硬件设计的基本方法与原则。

通过本课程的学习，使学生具有计算机控制系统硬件设计、应用软件编程与系统调试的基本能力。

二、教学基本内容和要求1 .绪论课程教学内容：计算机控制技术一般概念，计算机控制系统的组成和分类，计算机控制系统的发展概况和趋势。

课程的重点、难点：计算机控制系统工作原理、组成和分类。

课程教学要求：了解计算机控制技术一般概念、计算机控制系统的发展概况和趋势。

理解计算机控制系统控制过程。

掌握计算机控制系统组成结构和分类。

2 .输入输出过程通道与接口技术课程教学内容：模拟量输入输出通道，数字量输入输出通道，人机接口技术，电机控制接口技术。

课程的重点、难点：D/A、A/D转换器接口技术和模板标准化设计，数字量输入输出通道，键盘接口技术，7段显示器接口技术，直流电机和步进电机接口技术。

课程教学要求：了解模拟量输入输出通道、数字量输入输出通道的结构形式组成。

理解D/A、A/D转换的工作原理，人机接口电路工作原理，电机接口电路工作原理等。

掌握模拟量输入输出通道设计技术，数字量输入输出通道设计技术，键盘接口技术，7段显示器接口技术，直流电机和步进电机接口技术。

3 .计算机控制基础理论课程教学内容：计算机控制系统的信号变换理论，计算机控制系统的数学描述，连续系统的离散化方法及特点。

课程的重点、难点：计算机控制系统的信号变换理论，Z变换与反Z变换的定义，连续系统的离散化方法，差分方程的求解。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

!(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么—由四部分组成。

图微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

《计算机控制技术》习题解答第一章1.1什么是计算机控制系统？计算机控制系统由哪几部分组成？答：计算机控制系统就是利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。

计算机控制系统的组成：计算机控制系统由计算机（工业控制机）和生产过程两大部分组成。

1.2、微型计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.3 计算机控制系统结构有哪些分类？指出这些分类的结构特点和主要应用场合。

答：（1）操作指导控制系统优点：结构简单，控制灵活，安全。

缺点：由人工操作，速度受到限制，不能控制多个对象。

（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。

（3）监督控制系统（SCC）优点：生产过程始终处于最优工况。

（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。

（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。

国际标准统一后，可实现真正的开放式互联系统结构。

1.4.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

1.5.实时、在线方式和离线方式的含义是什么？答：所谓实时，是指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。

在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式；生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。

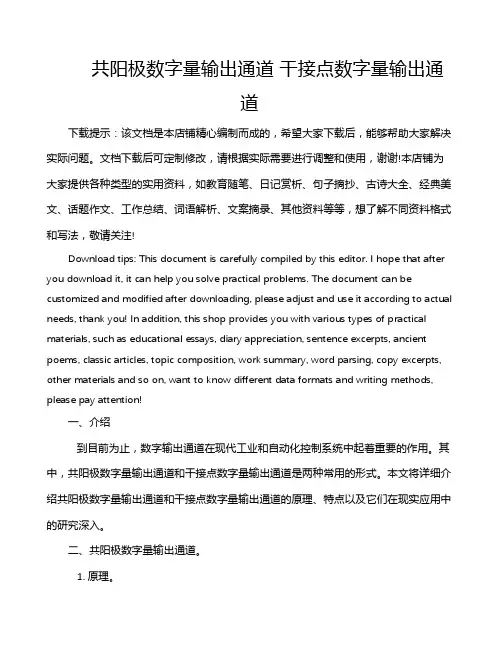

共阳极数字量输出通道干接点数字量输出通道下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、介绍到目前为止，数字输出通道在现代工业和自动化控制系统中起着重要的作用。

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。

计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。

SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。

计算机控制系统教案任课教师：职业技术学校教案（理论教学用）第1次课 2学时职业技术学校教案（理论教学用）第2次课 4学时HART协议智能式变送器采用双向全数字量传输信号，即现场总线通讯方式；目前广泛采用一种过渡方式，即在一条通讯电缆中同时传输4~20mA电流信号和数字信号，这种方式称为HART协议通讯方式。

智能式变送器的电源也由通信电缆传输。

2.1.2压力检测及变送液注式压力检测：依据流体静力学原理，把被测压力转换成液柱高度来实现测量的。

U型管压力计、单管压力计、补偿微压计等。

结构简单、使用方便，但其精度受工作液的毛细管作用、密度及视差等因素的影响。

一般用于测量较低压力、真空度或压力差。

弹性式压力检测：根据弹性元件受力变形原理，将被测压力转换成位移来实现压力测量。

主要有弹簧管、膜片和波纹管等负荷式压力检测：利用静压平衡原理进行压力测量。

典型仪表：活塞式、浮球式和钟罩式。

普遍用作标准仪器对压力仪表进行标定。

电气式压力检测：利用敏感元件将被测压力转换成各种电量，如电阻、电感、电容、电位差等。

具有较好的动态响应，特性量程范围大，线形好，便于进行压力的自动控制。

其它压力检测方法：弹振式压力计、压磁式压力计。

差动平板式电容传感器结构图基于热电效应的热电偶温度检测仪表。

非接触测量基于物体的热辐射特性与温度之间的对应关系而设计的。

优点:测温范围广，测温过程中不破坏被测对象的温度场分布；能测量运动物体；测温响应速度快。

缺点：所测温度受物体发射率、中间介质和测温距离的影响。

主要仪表：辐射温度计、光学高温计、光电高温计、比色温度计等。

其他测量技术：光纤测温技术、集成温度传感器测温技术等工业上常用的(已标准化)热电偶有：铂铑30-铂铑6热电偶(分度号为B)、铂铑10-铂热电偶(分度号为S)、镍铬-镍硅(镍铬-镍铝)热电偶(分度号为K)等。

引言：先看一个实验——热电偶工作原理演示热电偶测温原理热电偶温度计利用不同导体或半导体的热电效应来测温的 热电偶：两种不同的金属A 和B 构成闭合回路 当两个接触端T ﹥ T0时，回路中会产生热电势热电势由两种材料的接触电势和单一材料的温差电势决定结论：当两个结点温度不相同时，回路中将产生电动势。

第一章：绪论1、计算机控制系统组成（作业）2、工作原理：（作业） （1）实时数据采集 （2）实时控制决策 （3）实时控制输出 （4）实时显示和数据保存 （5）联网通信（测控管一体化）失败：一、若控制时间间隔取的太长，则控制效果可能变差。

二、若控制时间间隔取的太短，计算机在这个采样时间间隔内不能完成前三项工作，也会引起控制质量下降。

3、 （1）在线方式：在SCC 中，生产过程与计算机连接，且受计算机控制的方式称为在线方式。

离线方式：生产过程不与计算机连接，即不受计算机控制，或称为脱机方式（2）实时的含义：是指被控量的检测，控制信号的计算，控制信号的输出都必须在一定的时间间隔内完成。

由计算机中断自动产生，或采用查询方式产生，或由用户自行设定 一个在线的系统不一定是一个实时系统，但是一个实时系统必定是在线系统。

过程输入输出通道包括模拟量输入输出通道和数字（开关）量输入输出通道。

4、按完成的功能和结构（6种典型形式：···，DDC 、SCC 、DCS 、FCS 、····） 按照控制规律分类（填空）（1）数字程序和顺序控制（2）PID 控制：调节器的输出是调节器输入的比例、积分和微分的函数 （3）最小拍控制：要求设计的系统在尽可能短的时间内完成调节过程 （4）复杂规律的控制 （5）智能控制计算机控制装置生产过程按照控制方式的不同，计算机控制系统可分为开环控制系统和闭环控制系统。

5、常用的典型机型（1）单片微型计算机: 内含有微处理器的特殊超大规模集成电路，专用性强、内存容量小，本身不具备自开发功能（2）PLC：可靠性高、编程容易、功能完善、扩展灵活、安装调试简单方便（3）工业PC：小板结构模块化设计；标准化及兼容性；完善的I/O通道；环境适应能力强、可靠性高；软件丰富(组态软件）6、计算机控制系统的发展趋势一、单片机（微处理器）组成的控制系统日趋先进二、可编程逻辑控制器（PLC）得到广泛应用三、推广使用新型的集散控制系统（DCS）四、大力发展和采用现场控制总线技术五、大力研究和发展智能控制系统第二章：过程输入输出通道技术1、模拟量输入信道（A/D信道或AI信道）的任务是把被控对象的过程参数的模拟量信号转换成计算机可以接收的数字量信号.2、多路模拟信号集中采集式一、集中式数据采集系统的典型结构：(1)多路共享采集电路分时采集；(2)多路同步取样共享A/D分时采集(3)多通道同步采样A/D，分时传输数据；多信道独立取样A/D，有通道缓存二、分布式采集3、典型模拟调理电路的组成框图4、传感器的主要技术指标：（将被测量→转换后续电路可用电量）（填空） 1）测量范围：与被测量实际变化范围相一致。
