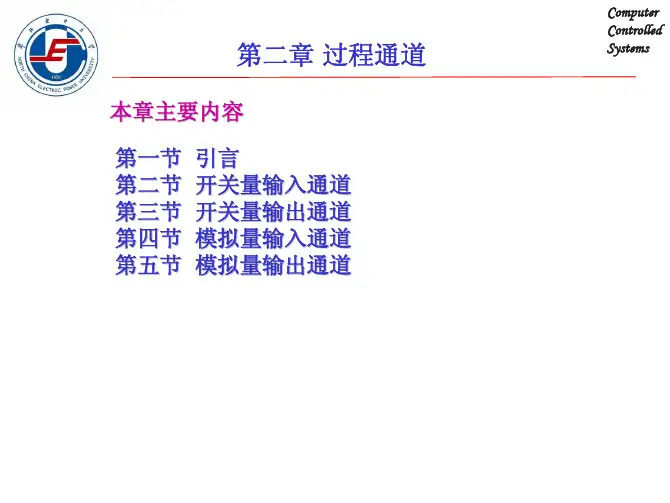

第二章过程输入输出通道

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

微型计算机控制系统课后题答案第一章微型计算机控制系统的概述puter在微型控制中的作用？他的信息从何处来？其输入信息有用于何处？答：1）完成数据的采集把生产过程参数采集，供人为控制和其他控制系统作用2）将生产过程参数转换为数字量，引进控制程序进行计算把控制经过转换输入计算机。

I从生产过程中来，O都作为控制命令。

2.什么是微机控制的实时性？为什么要强调微机控制的实时性？怎样才能保证微机实时控制作用？答：1）时间越短越好，不影响控制2）因为要求用微机能够在规定的时间范围内完成规定操作要使微机控制具有实时性3）在微机方面还是配备具有实时时钟和优先级中断信息处理电路，在软件方面应具备有完善的时钟管理，中断处理的程序，实时时钟和优先级中断系统这保证微机系统实时的必要性，3.微机在控制系统中的在线操作和离线操作的区别是什么?答：在线是直接交换信息离线是不直接对生产装置进行控制。

4.微机控制系统的硬件一般有哪几个主要部分组成？各部分是怎样互相联系的？其中过程通道和系统中起什么作用？他有那几种类型？答：1）生产过程，过程通道，微型计算机，人机联系设备，控制操作台。

2）各部分通道和计算机相连3）过程通道将生产过程参数转换并传输到计算机中去，将计算机的控制传输到被控对象中。

4）过程输入(模拟量，开关量)过程输出（模拟量，开关量）5..直接控制数字控制系统的硬件由哪几部分组成？他们的基本功能是什么？直接数字控制系统和监督控制系统的区别在哪里？答：1）生产过程，过程通道，计算机接口。

2）过程通道：将生产过程的参数取进来，控制程序计算，结果送给控制对象。

计算机：信息优化将模拟控制器的给定值。

借口：连接输入端与计算机3）一个直接参与控制，一个不直接参与控制。

6.微机控制系统按功能分类主要有哪几种？按使用的控制规律分类有主要有哪几种？答：1）按功能：数据采集和数据处理直接数字控制系统监督控制系统集散控制系统现场总线控制系统2）按控制规律：程序和顺序控制PID控制复杂规律控制智能控制第二章过程输入输出通道1.微型计算机的对存储器和I/O接口是如何寻址的？它们各用哪些控制信号线和地址信号线？答：1）用mov X访问外部接口和RAM 用,mov指令取RAM信号2）读、写信号线2.试用两个CD4051扩展成16路的多路开关，并说明其工作原理。

第二章 数字控制系统的组成第一节 数字控制系统硬件及软件组成一、 硬件部分计算机控制系统的硬件包括主机、接口电路、过程输入/输出通道、外部设备、操作台等。

1、主机它是过程计算机控制系统的核心，由中央处理器（CPU）和内存储器组成。

主机根据输入通道送来的被控对象的状态参数，按照预先制定的控制算法编好的程序，自动进行信息处理、分析、计算，并作出相应的控制决策，然后通过输出通道发出控制命令，使被控对象按照预定的规律工作。

2、接口电路它是主机与外部设备、输入/输出通道进行信息交换的桥梁。

在过程计算机控制系统中，主机接收数据或者向外发布命令和数据都是通过接口电路进行的，接口电路完成主机与其它设备的协调工作，实现信息的传送。

3、过程输入/输出通道过程输入输出（I/O）通道在微机和生产过程之间起着信号传递与变换的纽带作用，它是主机和被控对象实现信息传送与交换的通道。

模拟量输入通道把反映生产过程或设备工况的模拟信号转换为数字信号送给微机；模拟量输出通道则把微机输出的数字控制信号转换为模拟信号（电压或电流）作用于执行设备，实现生产过程的自动控制。

微机通过开关量（脉冲量、数字量）输入通道输入反映生产过程或设备工况的开关信号（如继电器接点、行程开关、按纽等）或脉冲信号；通过开关量（数字量）输出通道控制那些能接受开关（数字）信号的电器设备。

1）、模拟量输入（AI）通道：生产过程中各种连续的物理量(如温度、流量、压力、液位、位移、速度、电流、电压以及气体或液体的PH值、浓度、浊度等），只要由在线仪表将其转换为相应的标准模拟量电信号，均可送入模拟量输入通道进行处理。

2）、模拟量输出（AO）通道：模拟量输出通道一般是输出4～20mA（或1～5V）的连续的直流电流信号，用来控制各种直行程或角行程电动执行机构的行程，或通过调速装置（如各种变频调速器）控制各种电机的转速，亦可通过电-气转换器或电-液转换器来控制各种气动或液动执行机构，例如控制气动阀门的开度等等。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

!(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么—由四部分组成。

图微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

微机控制技术第⼆章第⼆章: 过程输⼊通道与接⼝输⼊输出接⼝技术——研究微处理器和外部设备之间信息交换的技术。

外界的各种数据和信息通过输⼊设备送到微处理器，⽽微处理器将计算结果或控制信号输出外部设备，以便显⽰、打印或实现各种控制。

外部设备品种很多，有机械式的、机电式的或电⼦式的等，其原理也多种多样，各不相同。

它们在与微机系统交换信息时，往往存在着速度不匹配、数据类型不⼀样等问题，为了解决这些问题，必须设计⼀套介于主机和外部设备之间的控制逻辑部件，这就是所谓输⼊输出接⼝或简称接⼝。

I／O通道（过程通道）：是计算机和控制对象之间信息传送和变换的连接通道。

⼀、接⼝、通道及其功能(⼀)I／O接⼝电路I／O接⼝电路也简称接⼝电路。

它是主机和外围设备之间交换信息的连接部件(电路)。

或是主机和外围设备之间的信息交换的桥梁。

(⼆)I／O通道I／O通道(过程通道):是计算机和控制对象之间信息传送和变换的连接通道。

给计算机提供被控对象的各种物理参数的通道称为信号的输⼊通路。

传输计算机控制命令作⽤于被控对象的通道称为信号的输出通路。

反映(或作⽤于)⽣产过程⼯况的信号既有模拟量，也有数字量(或开关量),可是计算机识别数字信号。

所以输⼊和输出通路的主要功能就是实现模拟量与数字量之间的信号变换。

本章学习⽬的:解决微型计算机和外部的连接问题，使计算机和外部构成⼀个整体，能正确、可靠、⾼效率的交换信息，这是设计⼀个微机控制系统必须解决的基本问题。

⼆、I／O信号的种类外部设备与CPU之间交换信息，如图2—1所⽰，通常有三类信息。

(1)数据信息图2—1在微型机中，数据通常为8位或16位，它可以分为以下三种：1)数字量: 由键盘、光电输⼊机、卡⽚机等读⼊的信息⼀般是以⼆进制形式表⽰的数或以ASCII码表⽰的数或字符。

2)模拟量: 当微处理器⽤于实时控制时，⼤量的现场信息经过传感器把⾮电量转换成的电量以及执⾏机构所能接受的控制量。

3)开关量: 这些变量只有开和关两个状态，通常⽤⼀位⼆进制数来表⽰。

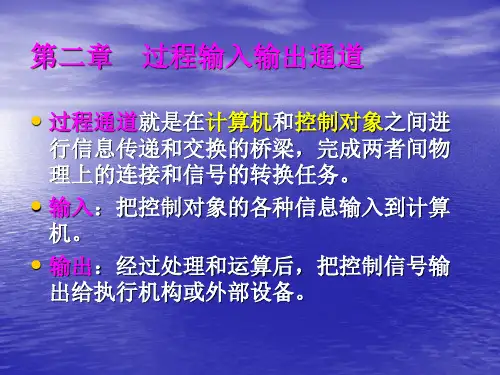

第二章 输入输出过程通道1.什么是过程通道？过程通道有哪些分类？过程通道是在计算机和生产过程之间设置的信息传送和转换的连接通道。

按信息传递的方向来分，过程通道可分为输入过程通道和输出过程通道；按所传递和交换的信息来分，过程通道又可分为数字量过程通道和模拟量过程通道。

2.数字量过程通道由哪些部分组成？各部分的作用是什么？ 数字量过程通道包括数字量输入通道和数字量输出通道。

数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。

数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。

其中：输入调理电路将来自控制装置或生产过程的各种开关量，进行电平转换，将其通断状态转换成相应的高、低电平，同时还要考虑对信号进行滤波、保护、消除触点抖动，以及进行信号隔离等问题。

4.简述光电耦合器的工作原理及在过程通道中的作用。

光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成，如图2.1所示。

输入电流流过二极管时使其发光，照射到光敏三极管上使其导通，完成信号的光电耦合传送，它在过程通道中实现了输入和输出在电气上的完全隔离。

图2.1光电耦合器电路图5.模拟量输入通道由哪些部分组成？各部分的作用是什么？模拟量输入通道一般由I/V 变换、多路转换器、采样保持器、A/D 转换器、接口及控制逻辑电路组成。

(1)I/V 变换：提高了信号远距离传递过程中的抗干扰能力，减少了信号的衰减，为与标准化仪表和执行机构匹配提供了方便。

(2)多路转换器：用来切换模拟电压信号的关键元件。

(3)采样保持器：A/D 转换器完成一次A/D 转换总需要一定的时间。

在进行A/D 转换时间内，希望输入信号不再变化，以免造成转换误差。

这样，就需要在A/D 转换器之前加入采样保持器。

(4)A/D 转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模/数转换器(Analog/Digital Converter ，简称A/D 转换器或ADC)。

第二章输入输出接口与过程通道在计算机控制系统中，为了实现对生产过程的控制，要将对象的被控参数及运行状态，按要求的方式送人计算机处理，再将结果以数字量的形式输出，并将数字量变换为适合生产过程控制的量，因此在计算机接口和生产过程之间，必须设置信息的传递和变换装置，这个装置就称之为过程输入输出通道，也叫I／O通道。

2.1 过程输入输出通道概述2.1.1 过程输入输出通道的类型及功能根据过程信息的性质及传递方向，过程输入输出通道可分为模拟量输人通道、模拟量输出通道、数字量(开关量)输入通道、数字量(开关量)输出通道等几种类型。

生产过程的被调参数(如温度、压力、流量、速度、位移等)，一般是随时间连续变化的模拟量，通过检测元件和变送器转换为对应的模拟电压和电流。

由于计算机只识别数字量，故模拟电信号必须通过模拟量输入通道转化为数字量后，才能送人计算机。

对于生产现场的状态量(如开关、电平高低、脉冲量等)也不能为计算机直接接受，因此数字量(开关量)输入通道将状态信号转变为数字量送入计算机。

计算机控制生产现场的控制通道也有两种，即模拟量输出通道和数字量输出通道。

计算机输出的控制信号以数字形式给出，若执行元件要求提供模拟电压或电流，则采用模拟量输出通道将数字量转换为模拟电压或电流，若执行元件要求数字量(开关量)，则应采用数字量输出通道，将计算机输出的数字量经处理和放大后输出。

由此可见，过程输人输出通道是计算机和工业生产过程相互交换信息的桥梁。

2.1.2 过程输入输出通道与CPU交换的信息类型过程输入输出通道与CPU交换的信息类型有三种：(1)数据信息反映生产现场的参数及状态的信息，它包括数字量、开关量和模拟量。

(2)状态信息又叫应答信息、握手信息，它反映过程通道的状态，如准备就绪信号等。

(3)控制信号用来控制过程通道的启动和停止等信息，如三态门的打开和关闭、触发器的启动等。

接口电路含这三类信息交换的端口。

2.1.3 过程通道的编址方式由于计算机控制系统一般都有多个过程输人输出通道，因此需对每一个过程输入输出通道安排地址。
