模拟量输入输出通道
- 格式：ppt
- 大小：491.00 KB
- 文档页数：26
下载文档原格式
合集下载
模拟量输出通道资料
量程校准
根据实际需求，调整模拟量输出通道的量程，使 确保其在相同输 入下能够输出一致的值。
注意事项
安全措施
在进行调试和校准时，应采取必要的 安全措施，如断开电源、避免高电压 和高电流等。
精度要求
根据实际应用需求，确定模拟量输出 通道的精度要求，并确保校准结果满 足要求。
详细描述
电阻输出型模拟量输出通道通过将物理量转换为电阻值，然后通过电阻值的变 化来反映物理量的变化。这种类型的输出通道具有高精度、低噪声、低漂移等 特点，因此在测量仪器、传感器等领域广泛应用。
电感输出型
总结词
电感输出型模拟量输出通道通常用于需要高精度测量和控制的场合，如位移、角度等。
详细描述
电感输出型模拟量输出通道通过将物理量转换为电感值，然后通过电感值的变化来反映物理量的变化。这种类型 的输出通道具有高精度、低噪声、低漂移等特点，因此在位移传感器、角度传感器等领域广泛应用。
确保模拟量输出通道的电源供 应稳定，符合设备要求。
配置设置
根据设备手册，正确配置模拟 量输出通道的参数和设置。
测试信号输入
通过输入测试信号，检查模拟 量输出通道的信号质量和响应 速度。
校准方法
零点校准
调整模拟量输出通道的零点，使其输出值为零。
线性校准
检查模拟量输出通道的线性度，确保其输出值与 输入信号成正比。
80%
差分接线
将模拟量输出通道的正负信号线 分别传输，适用于长距离传输和 抗干扰能力强的场合。
接口类型
模拟量输出接口
提供模拟信号输出，常见的有 0-5V、0-10V、4-20mA等规 格。
数字量输出接口
提供数字信号输出，常见的有 继电器输出、晶体管输出等类 型。
模拟量的输入输出
多 路 开 关
传感器 控制信号 将各种现场的 物理量测量出来 放大驱动电路 受控对象 并转换成电信号 （模拟电压或电流）
模 拟 信 D/A 号 转 换 器
I/0 接 口
数 字 信 号
6
模拟量的输入通道
传感器（Transducer）
非电量→电压、电流
变送器（Transformer）
转换成标准的电信号
数字量转换为模拟量
低通滤波
平滑输出波形
放大驱动
提供足够的驱动电压，电流
8
二、数/模（D/A）变换器
9
1.D/A 转换器工作原理
典型的D/A 转换器芯片通常由模拟开关、电阻网络以及 缓冲电路组成。
D/A 转换的基本原理是利用电阻网络，将N 位二进制数 逐位转换成模拟量并求和，从而实现将数字量转化为模 Rf 拟量。
(1) 单缓冲方式。单缓冲工作方式是使输入寄存器或DAC 寄存器中的 任意一个工作在直通状态，另一个由CPU 控制。通常WR2和XFER 连 接数字地，使DAC 寄存器的输出能够跟随输入，即第二级寄存器工 作在直通状态，输入寄存器的控制端ILE 接＋5V， CS接端口地址译 码器输出， WR1连接系统总线的IOW信号，电路连接如图
VIN
VN
D/A转换器
VREF D7 D6 D5 D4 D3 D2 D1 D0 OE
36
START 控制 逻辑 EOC N位寄存器
锁 存 缓 存 器
A/D 转换器的主要性能指标
1. 分辨率
反映了A/D 转换器对输入微小信号变化的响应能力，即能够分辨 的最小模拟量。例如，对于8 位A/D 转换器，输入电压满刻度为 5V 时，则对应输入的模拟电压的分辨率为5V/255＝19.5mV。
传感器 控制信号 将各种现场的 物理量测量出来 放大驱动电路 受控对象 并转换成电信号 （模拟电压或电流）
模 拟 信 D/A 号 转 换 器
I/0 接 口
数 字 信 号
6
模拟量的输入通道
传感器（Transducer）
非电量→电压、电流
变送器（Transformer）
转换成标准的电信号
数字量转换为模拟量
低通滤波
平滑输出波形
放大驱动
提供足够的驱动电压，电流
8
二、数/模（D/A）变换器
9
1.D/A 转换器工作原理
典型的D/A 转换器芯片通常由模拟开关、电阻网络以及 缓冲电路组成。
D/A 转换的基本原理是利用电阻网络，将N 位二进制数 逐位转换成模拟量并求和，从而实现将数字量转化为模 Rf 拟量。
(1) 单缓冲方式。单缓冲工作方式是使输入寄存器或DAC 寄存器中的 任意一个工作在直通状态，另一个由CPU 控制。通常WR2和XFER 连 接数字地，使DAC 寄存器的输出能够跟随输入，即第二级寄存器工 作在直通状态，输入寄存器的控制端ILE 接＋5V， CS接端口地址译 码器输出， WR1连接系统总线的IOW信号，电路连接如图
VIN
VN
D/A转换器
VREF D7 D6 D5 D4 D3 D2 D1 D0 OE
36
START 控制 逻辑 EOC N位寄存器
锁 存 缓 存 器
A/D 转换器的主要性能指标
1. 分辨率
反映了A/D 转换器对输入微小信号变化的响应能力，即能够分辨 的最小模拟量。例如，对于8 位A/D 转换器，输入电压满刻度为 5V 时，则对应输入的模拟电压的分辨率为5V/255＝19.5mV。
第2章(1)模拟量输入通道讲解
第2章 输入输出过程通道
在计算机控制系统中，为了实现对生产过程的
控制，要将生产现场的各种被测参数转换成数字
计算机能够接受的形式，计算机经过计算、处理 后的结果还需要变换成合适的控制信号输出至被 控对象。以控制执行机构的动作。因此，在计算 机和被控对象之间，必须设置进行信息传递和转
换的连接通道，即过程通道。
3、集成采样保持器
集成采样保持器将采样电路、保持器制作在 一个芯片上，保持电容外接，由用户选用。电容 的大小与采样频率及要求的采样精度有关。 集成采样保持器分三类：
1、用于通用目的的芯片， 如AD583K,AD582,LF398； 2、高速芯片，如THS-0025,THC-0300等； 3、高分辨率芯片，如SHA1144等。
现以4位A/D转换器把模拟量7转换为二进制数0111为例，说 明逐位逼近式A/D转换器的工作原理。
电压 第一次 预测 模拟 电压 第四次 第三次 预测 第二次 预测 预测
(1000) (0100) (0110) (0111)
D3
0
D2
D1
D0
时间
逐次逼近式ADC 逐次逼近式A/D原理概述
N 位的逐次逼近式 A/D 转换器 , 由 N 位寄存器、 N位D/A转换器、比较器、逻辑控制电路、输出 缓冲器等五部分组成。 工作原理：启动信号作用后，时钟信号先 通过逻辑控制电路使N位寄存器的最高位DN-1为 1 ，以下各位为 0 ，这个二进制代码经 D/A 转换 器转换成电压U0（此时为全量程电压的一半） 送到比较器与输入模拟电压UX比较。若UX>U0， 则保留这一位；若UX<U0，则DN-1 位置0。
注：1、在实际系统中，《T ，即近似地认为采样信号
在计算机控制系统中，为了实现对生产过程的
控制，要将生产现场的各种被测参数转换成数字
计算机能够接受的形式，计算机经过计算、处理 后的结果还需要变换成合适的控制信号输出至被 控对象。以控制执行机构的动作。因此，在计算 机和被控对象之间，必须设置进行信息传递和转
换的连接通道，即过程通道。
3、集成采样保持器
集成采样保持器将采样电路、保持器制作在 一个芯片上，保持电容外接，由用户选用。电容 的大小与采样频率及要求的采样精度有关。 集成采样保持器分三类：
1、用于通用目的的芯片， 如AD583K,AD582,LF398； 2、高速芯片，如THS-0025,THC-0300等； 3、高分辨率芯片，如SHA1144等。
现以4位A/D转换器把模拟量7转换为二进制数0111为例，说 明逐位逼近式A/D转换器的工作原理。
电压 第一次 预测 模拟 电压 第四次 第三次 预测 第二次 预测 预测
(1000) (0100) (0110) (0111)
D3
0
D2
D1
D0
时间
逐次逼近式ADC 逐次逼近式A/D原理概述
N 位的逐次逼近式 A/D 转换器 , 由 N 位寄存器、 N位D/A转换器、比较器、逻辑控制电路、输出 缓冲器等五部分组成。 工作原理：启动信号作用后，时钟信号先 通过逻辑控制电路使N位寄存器的最高位DN-1为 1 ，以下各位为 0 ，这个二进制代码经 D/A 转换 器转换成电压U0（此时为全量程电压的一半） 送到比较器与输入模拟电压UX比较。若UX>U0， 则保留这一位；若UX<U0，则DN-1 位置0。
注：1、在实际系统中，《T ，即近似地认为采样信号
模拟量输入、输出通道
在能源管理系统中，模拟量输入/输出通道用于监测 和控制各种能源设备的运行状态，如电力、燃气等 ，实现能源的优化利用和节能减排。
医疗设备
在医疗设备中，模拟量输入/输出通道用于监测患者 的生理参数和实现设备的控制，如监护仪、呼吸机 等。
模拟量输入/输出通道的重要性
80%
提高设备的控制精度
模拟量输入/输出通道能够实时、 准确地反映输入信号的变化，从 而提高设备的控制精度和稳定性 。
模拟量输入通道的参数与性能指标
01
02
03
04
分辨率
分辨率是指模拟量输入通道能 够识别的最小电压或电流值， 通常以位数或比特数表示。高 分辨率的模拟量输入通道能够 提供更精确的测量结果。
线性度
线性度是指模拟量输入通道的 输入与输出之间的线性关系。 理想的线性度应该是100%，但 实际中的线性度可能会受到多 种因素的影响而有所偏差。
根据接口类型，正确连接信号线，避免信号干扰或数据传输不稳定。
接地处理
为了减少电磁干扰和保护设备，应确保良好的接地措施。
接口保护
在接口电路中加入适当的保护元件，如瞬态抑制二极管、滤波电容等， 以防止过压、过流等异常情况对接口造成损坏。
05
模拟量输入/输出通道的调试与校准
调试步骤与注意事项
检查硬件连接
采样速率
精度
采样速率是指模拟量输入通道 每秒钟能够采样的次数，通常 以赫兹（Hz）或千赫兹（kHz） 表示。高采样速率的模拟量输 入通道能够提供更准确的实时 响应。
精度是指模拟量输入通道的实 际输出值与理论输出值之间的 最大偏差。精度越高，表示模 拟量输入通道的误差越小，测 量结果越准确。
03
模拟量输出通道
精度
医疗设备
在医疗设备中，模拟量输入/输出通道用于监测患者 的生理参数和实现设备的控制，如监护仪、呼吸机 等。
模拟量输入/输出通道的重要性
80%
提高设备的控制精度
模拟量输入/输出通道能够实时、 准确地反映输入信号的变化，从 而提高设备的控制精度和稳定性 。
模拟量输入通道的参数与性能指标
01
02
03
04
分辨率
分辨率是指模拟量输入通道能 够识别的最小电压或电流值， 通常以位数或比特数表示。高 分辨率的模拟量输入通道能够 提供更精确的测量结果。
线性度
线性度是指模拟量输入通道的 输入与输出之间的线性关系。 理想的线性度应该是100%，但 实际中的线性度可能会受到多 种因素的影响而有所偏差。
根据接口类型，正确连接信号线，避免信号干扰或数据传输不稳定。
接地处理
为了减少电磁干扰和保护设备，应确保良好的接地措施。
接口保护
在接口电路中加入适当的保护元件，如瞬态抑制二极管、滤波电容等， 以防止过压、过流等异常情况对接口造成损坏。
05
模拟量输入/输出通道的调试与校准
调试步骤与注意事项
检查硬件连接
采样速率
精度
采样速率是指模拟量输入通道 每秒钟能够采样的次数，通常 以赫兹（Hz）或千赫兹（kHz） 表示。高采样速率的模拟量输 入通道能够提供更准确的实时 响应。
精度是指模拟量输入通道的实 际输出值与理论输出值之间的 最大偏差。精度越高，表示模 拟量输入通道的误差越小，测 量结果越准确。
03
模拟量输出通道
精度

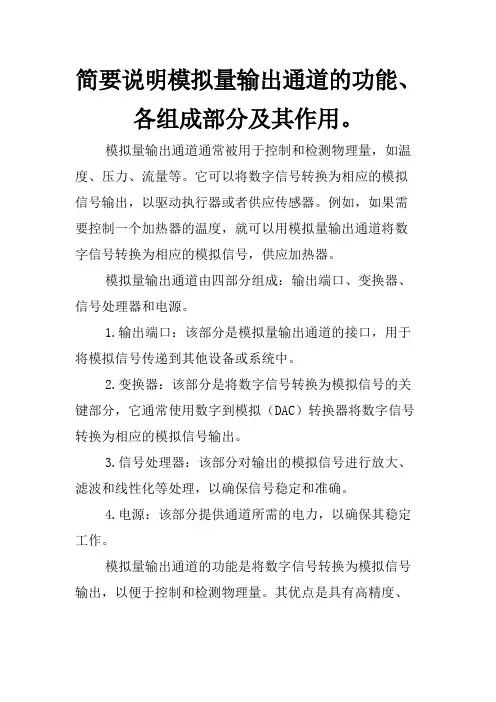

简要说明模拟量输出通道的功能、各组成部分及其作用。
简要说明模拟量输出通道的功能、各组成部分及其作用。
模拟量输出通道通常被用于控制和检测物理量，如温度、压力、流量等。
它可以将数字信号转换为相应的模拟信号输出，以驱动执行器或者供应传感器。
例如，如果需要控制一个加热器的温度，就可以用模拟量输出通道将数字信号转换为相应的模拟信号，供应加热器。
模拟量输出通道由四部分组成：输出端口、变换器、信号处理器和电源。
1.输出端口：该部分是模拟量输出通道的接口，用于将模拟信号传递到其他设备或系统中。
2.变换器：该部分是将数字信号转换为模拟信号的关键部分，它通常使用数字到模拟（DAC）转换器将数字信号转换为相应的模拟信号输出。
3.信号处理器：该部分对输出的模拟信号进行放大、滤波和线性化等处理，以确保信号稳定和准确。
4.电源：该部分提供通道所需的电力，以确保其稳定工作。
模拟量输出通道的功能是将数字信号转换为模拟信号输出，以便于控制和检测物理量。
其优点是具有高精度、
低噪声和广泛的应用范围。
通常应用于流程控制、自动化系统、传感技术等领域。

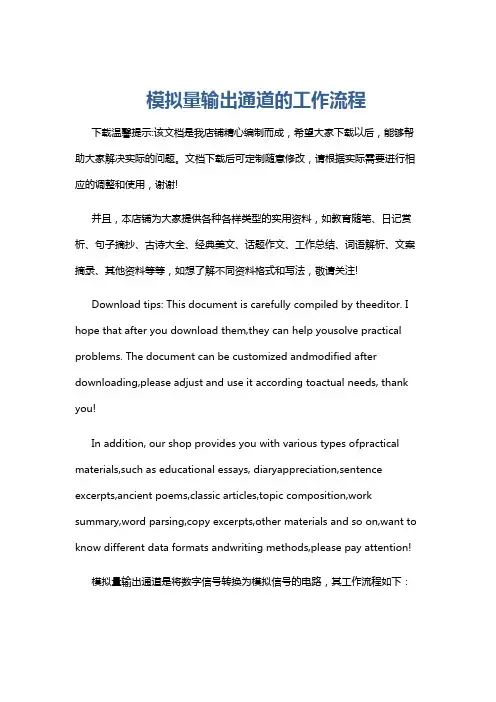

模拟量输出通道的工作流程
模拟量输出通道的工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!模拟量输出通道是将数字信号转换为模拟信号的电路，其工作流程如下：1. 数字信号输入：模拟量输出通道接收来自数字控制系统的数字信号，这些数字信号通常是由传感器或其他数字设备采集到的数据。
第二章模拟量输入输出通道的接口技术
多阶采样：
tk r tk 是周期性的重复，即tk r tk 常量，r 1
随机采样：
根据需要选择采样时刻
采样前后波形的变化图
通常，连续函数的频带宽度是有限的，为一孤立的连
续频谱，设其包括的最高频率为fmax ，采样频率为fs。
香农定理：若fs≥2fmax，则可以由采样信号完全恢复出原始 信号。 在实际应用中， fs至少取4fmax 。
IN：（9、23）、（8、22）、（7、21）、（6、20）、 （5、19）、（4、18）、（3、16）、（2、15） OUT：（1、17） 反多路转换开关（一到多的转换）： IN： （1、17） OUT：（9、23）、（8、22）、（7、21）、（6、20）、 （5、19）、（4、18）、（3、16）、（2、15）
VREF I out1 I 3 I 2 I1 I 0 2 2 2 2 4 2R
3 2
1
0
由于S3~S0的状态是受b3~b0控制的，并不一定 全是“1”。若它们中有些位为“0”，S3~S0中相应 开关会因和“0”端相连而无电流流过，所以Iout1还 与b3~b0的状态有关。 则 I out1 b3 I3 b2 I 2 b1 I1 b0 I 0
返回
2.1.2 多路转换开关
多 路 转 换 开 关 反 多 路 转 换 开 关
A/D
微机
D/A
完成多到一的转换
完成一到多的转换
2.1.2 多路转换开关
多路开关的分类：
从用途上分 双向：既能实现多到一的转换，也能实现一到多的 转换 单向：只能实现多到一的转换 从输入信号的连接方式上分 单端输入 双端输入（或差动输入）
tk r tk 是周期性的重复，即tk r tk 常量，r 1
随机采样：
根据需要选择采样时刻
采样前后波形的变化图
通常，连续函数的频带宽度是有限的，为一孤立的连
续频谱，设其包括的最高频率为fmax ，采样频率为fs。
香农定理：若fs≥2fmax，则可以由采样信号完全恢复出原始 信号。 在实际应用中， fs至少取4fmax 。
IN：（9、23）、（8、22）、（7、21）、（6、20）、 （5、19）、（4、18）、（3、16）、（2、15） OUT：（1、17） 反多路转换开关（一到多的转换）： IN： （1、17） OUT：（9、23）、（8、22）、（7、21）、（6、20）、 （5、19）、（4、18）、（3、16）、（2、15）
VREF I out1 I 3 I 2 I1 I 0 2 2 2 2 4 2R
3 2
1
0
由于S3~S0的状态是受b3~b0控制的，并不一定 全是“1”。若它们中有些位为“0”，S3~S0中相应 开关会因和“0”端相连而无电流流过，所以Iout1还 与b3~b0的状态有关。 则 I out1 b3 I3 b2 I 2 b1 I1 b0 I 0
返回
2.1.2 多路转换开关
多 路 转 换 开 关 反 多 路 转 换 开 关
A/D
微机
D/A
完成多到一的转换
完成一到多的转换
2.1.2 多路转换开关
多路开关的分类：
从用途上分 双向：既能实现多到一的转换，也能实现一到多的 转换 单向：只能实现多到一的转换 从输入信号的连接方式上分 单端输入 双端输入（或差动输入）
模拟量输入输出通道
通常，由于各路模拟信号和A／D的电压范围已知， 故可 算出对应信号源要求的放大系数。可预先将各路放大倍数的等
效数字量存入RAM中，当CPU要求输入第n路信号时，则由
CPU控制将第n路对应的放大倍数从RAM中取出，经数据总线 送入AM-542相应端接点，这样信号便按预先设定的放大倍数 进行放大。
第四章模拟量输入输出通道
2． 放大器并联反馈电阻方案 如图4-12所示，A1、A2组成同相关联差动放大器，A3为起
减法作用的差动放大器。电压跟随器A4 的输入来自A点即共模
电压Ucm,其输出作为运放A1、A2的电源地端， 以使A1、A2的电 源电压浮动幅度与Ucm 相同，从而大大削弱共模干扰的影响，
这就是共模自举技术。信号从Us1、Us2以差动方式输入，放大器
有结构简单，闭合时接触电阻小，断开时阻抗高，工作寿命较 长，不受环境温度影响等优点，在小信号中速度的切换场合仍
可使用。由单个干簧管继电器组成的多路开关均采用开关矩阵
方式，如图4-4所示的开关矩阵可对64个点进行检测和选通， X轴和Y轴的选通电路受CPU控制，其程序框图如图4-5所示。
第四章模拟量输入输出通道
一种以光控制信号的器件，输入端为发光二极管，输出端为光 敏三极管。当PIO的某一位为高电平时，经反相为低电平，发 光二极管导通并发光，使光敏三极管导通， 经倒相输出高电 平。 光电开关能使输入和输出在电气上完全隔离，主要用于
抗干扰场合。
第四章模拟量输入输出通道
图4-8 光电耦合开关用法之一
第四章模拟量输入输出通道
图4-9(b)是差动多路输入连接方式，模拟量双端输入， 双端输出接到运算放大器上。由于运算放大器的共模抑制比 较高， 故抗共模干扰能力强，一般用于低电平输入，现场干 扰较严重，信号源和多路开关距离较远，或者输入信号有各
效数字量存入RAM中，当CPU要求输入第n路信号时，则由
CPU控制将第n路对应的放大倍数从RAM中取出，经数据总线 送入AM-542相应端接点，这样信号便按预先设定的放大倍数 进行放大。
第四章模拟量输入输出通道
2． 放大器并联反馈电阻方案 如图4-12所示，A1、A2组成同相关联差动放大器，A3为起
减法作用的差动放大器。电压跟随器A4 的输入来自A点即共模
电压Ucm,其输出作为运放A1、A2的电源地端， 以使A1、A2的电 源电压浮动幅度与Ucm 相同，从而大大削弱共模干扰的影响，
这就是共模自举技术。信号从Us1、Us2以差动方式输入，放大器
有结构简单，闭合时接触电阻小，断开时阻抗高，工作寿命较 长，不受环境温度影响等优点，在小信号中速度的切换场合仍
可使用。由单个干簧管继电器组成的多路开关均采用开关矩阵
方式，如图4-4所示的开关矩阵可对64个点进行检测和选通， X轴和Y轴的选通电路受CPU控制，其程序框图如图4-5所示。
第四章模拟量输入输出通道
一种以光控制信号的器件，输入端为发光二极管，输出端为光 敏三极管。当PIO的某一位为高电平时，经反相为低电平，发 光二极管导通并发光，使光敏三极管导通， 经倒相输出高电 平。 光电开关能使输入和输出在电气上完全隔离，主要用于
抗干扰场合。
第四章模拟量输入输出通道
图4-8 光电耦合开关用法之一
第四章模拟量输入输出通道
图4-9(b)是差动多路输入连接方式，模拟量双端输入， 双端输出接到运算放大器上。由于运算放大器的共模抑制比 较高， 故抗共模干扰能力强，一般用于低电平输入，现场干 扰较严重，信号源和多路开关距离较远，或者输入信号有各
第四章数字量输入输出通道
（2）输出驱动电路——继电器驱动电路
图为经光耦隔离器的继电器输出驱动电路，当CPU数据线Di 输出数字“1”即高电平时，经7406反相驱动器变为低电平， 光耦隔离器的发光二极管导通且发光，使光敏三极管导通， 继电器线圈KA得电，动合触点闭合，从而驱动大型负荷设 备。 由于继电器线圈是电感性负载，当电路突然关断时，会出 现较高的电感性浪涌电压，为了保护驱动器件，应在继电 器线圈两端并联一个阻尼二极管，为电感线圈提供一个电 流泄放回路。
（2）输出驱动电路——固态继电器驱动电路
交流电源
交流SSR输出波形如下图所示。
波形
过零型导 通时间
控制信号
SSR两端的 电压在导通
时为0。
非过零型 导通时间 立即导通
非过零型SSR，加上控制信号便导通
过关零断型时导间 相通同时，间在
过零时
（2）输出驱动电路——固态继电器驱动电路
在实际使用中，要特别注意固态继电器的过电流与 过电压保护以及浪涌电流的承受等工程问题，在选 用固态继电器的额定工作电流与额定工作电压时， 一般要远大于实际负载的电流与电压，而且输出驱 动电路中仍要考虑增加阻容吸收组件。具体电路与 参数请参考生产厂家有关手册。
Vc
Di 7406
RL
交
流
电
+ _
～ SSR ～
源
图 4-13固 态 继 电 器 输 出 驱 动 电 路
（2）输出驱动电路——固态继电器驱动电路
交流型SSR按控制触发方式不同又可分为过零型和移相型两 种，其中应用最广泛的是过零型。
过零型交流SSR是指当输入端加入控制信号后，需等待负载 电源电压过零时，SSR才为导通状态；而断开控制信号后， 也要等待交流电压过零时，SSR才为断开状态。 移相型交流SSR的断开条件同过零型交流SSR，但其导通条件 简单，只要加入控制信号，不管负载电流相位如何，立即导 通。
模拟量输入输出通道(3-2h)
Outportb——写端口(寄存器) Outportb——写端口(寄存器) ——写端口 Outportb(基地址 偏移地址， 基地址+ Outportb(基地址+偏移地址，Intvar)
设备与器材
IPC-610 工业控制计算机一台 工业控制计算机一台（ ACLPG数 IPC-610工业控制计算机一台 （ 带 ACL-8112 PG 数 据采集卡一块） 据采集卡一块） PCLD-880 REV. A1端子板一块 PCLDREV. 37芯扁平电缆一条 37芯扁平电缆一条 直流稳压电源一台 示波器一台 数字万用表一个 信号发生器一台
模拟量输入输出通道
（共2学时） 学时）
训练目的
1、 了解计算机如何采集工业系统中的模拟信 号。
Inportb——读端口(寄存器) Inportb——读端口(寄存器) ——读端口 Intvar=Inportb (基地址+偏移地址) (基地址 偏移地址) 基地址+
2、了解计算机如何输出模拟信号。 了解计算机如何输出模拟信号。
AD0 AD1
AD15
公用一套 电路，要 进行通道 选择
先采样，再 保持，等待 处理（存放 在寄存器）
A/D通道内部工作原理 A/D通道内部工作原理
工业系统 V1 模拟传感器 V2 模拟传感器 信号调理 信号调理 多 Vk 路 开 关 M U X
可编程 放大器
VG S/H
Vh
采样 触发 信号
寄 Vd 接口 A/D 存 电路 器
模拟电压输入后，如何使A/D转换开始？ 模拟电压输入后，如何使A/D转换开始？ A/D转换开始
A/D转换触发 A/D转换触发
触发：给一控制信号， 触发：给一控制信号，使A/D开始 开始
设备与器材
IPC-610 工业控制计算机一台 工业控制计算机一台（ ACLPG数 IPC-610工业控制计算机一台 （ 带 ACL-8112 PG 数 据采集卡一块） 据采集卡一块） PCLD-880 REV. A1端子板一块 PCLDREV. 37芯扁平电缆一条 37芯扁平电缆一条 直流稳压电源一台 示波器一台 数字万用表一个 信号发生器一台
模拟量输入输出通道
（共2学时） 学时）
训练目的
1、 了解计算机如何采集工业系统中的模拟信 号。
Inportb——读端口(寄存器) Inportb——读端口(寄存器) ——读端口 Intvar=Inportb (基地址+偏移地址) (基地址 偏移地址) 基地址+
2、了解计算机如何输出模拟信号。 了解计算机如何输出模拟信号。
AD0 AD1
AD15
公用一套 电路，要 进行通道 选择
先采样，再 保持，等待 处理（存放 在寄存器）
A/D通道内部工作原理 A/D通道内部工作原理
工业系统 V1 模拟传感器 V2 模拟传感器 信号调理 信号调理 多 Vk 路 开 关 M U X
可编程 放大器
VG S/H
Vh
采样 触发 信号
寄 Vd 接口 A/D 存 电路 器
模拟电压输入后，如何使A/D转换开始？ 模拟电压输入后，如何使A/D转换开始？ A/D转换开始
A/D转换触发 A/D转换触发
触发：给一控制信号， 触发：给一控制信号，使A/D开始 开始
模拟量输入输出通道dq
DQ通道与AO通道的比较
信号类型
AO通道通常用于输出模拟信号，如控制阀门、电机等，而 DQ通道则主要用于数字信号的输入输出。
数据处理
AO通道输出的模拟信号需要经过数模转换器（DAC）从数字信 号转换为模拟信号后输出，而DQ通道则直接处理数字信号。
应用场景
AO通道广泛应用于过程控制、执行器驱动等领域，而DQ 通道则多用于数据通讯、逻辑控制等领域。
表示输出模拟信号的精度，通常以位数（bit） 表示。
表示输出模拟信号与输入数字信号之间的 线性关系，越接近1表示线性度越高。
输出范围
输出阻抗
表示输出模拟信号的最大值和最小值，根 据不同设备需求而定。
表示输出模拟信号的电阻值，影响驱动能 力和负载匹配。
05
DQ通道与其他通道的比 较
DQ通道与AI通道的比较
高精度化趋势
随着工业自动化水平的提高，对模拟量输入输出 通道的精度要求也越来越高。高精度通道能够提 供更准确的测量结果，更好地满足生产需求。
智能化趋势
随着物联网和人工智能技术的发展，模拟量输入 输出通道正逐渐向智能化方向发展。智能化的通 道能够自主完成数据采集、处理、分析和决策， 为工业自动化提供更强大的支持。
噪声抑制
通过滤波器或数字信号处理技 术减小噪声干扰。
模拟量输入通道的参数
分辨率
表示A/D转换器能够分辨的最小电压或电流 变化量。
采样速率
表示A/D转换器每秒能够完成的采样次数。
线性度
表示A/D转换器输出与输入之间的线性关系。
精度
表示A/D转换器的误差范围，通常以百分比 表示。
04
模拟量输出通道
模拟量输出通道的种类
模拟量输出通道的原理
模拟量输入输出通道的组成
2、采样周期5/3ms。每个工频周期采样12次，每隔30°采样一次。
3、采样周期5/6ms。每个工频周期采样24次，每隔15°采样一次。
随着计算机处理速度的不断加快，目前有些变电站综合自动化装置已达到每 个工频周期采样96次。
二、基于逐次逼近型A/D变换的模拟量输入电 路
（二）低通滤波器与采样定理
2、利用电压/频率变换（VFC）原理进行模/数变换的方式，将模拟量 电压先转换为频率脉冲量，通过脉冲计数变换为数字量。
二、基于逐次逼近型A/D变换的模拟量输入电路
一个模拟量从测控对象的主回路到微机系统的内存，中间要经过多个
转换环节和滤波环节。
二、基于逐次逼近型A/D变换的模拟量输入 电路
（一）电压形成回路
二、基于逐次逼近型A/D变换的模拟量输入 电路
（二）低通滤波器与采样定理
（1）连续时间信号的采样
微机处理的都是数字 信号，必须将随时间连续 变化的模拟信号变成数字 信号，为此，首先要对模 拟量进行采样。
采样是将一个连续的 时间信号x(t)变成离散的 时间信号x'(t)。
二、基于逐次逼近型A/D变换的模拟量输入电 路
间隔层IED装置安装 调试及运行维护
数据的采集与处理
数据的采集与处理
一ห้องสมุดไป่ตู้模拟量输入电路简述
作用：隔离、规范输入电压及完成模/数变换，以便与CPU接口，完成 数据采集任务。
根据模/数变换原理的不同，自动化装置中模拟量输入电路有两种
方式：
1、基于逐次逼近型A/D变换方式(ADC),是直接将模拟量转变为数字量 的变换方式。
量的采样是以等采样周期间隔来
表示的。
采样周期Ts的倒数就是采样
频率fs，即 f s
3、采样周期5/6ms。每个工频周期采样24次，每隔15°采样一次。
随着计算机处理速度的不断加快，目前有些变电站综合自动化装置已达到每 个工频周期采样96次。
二、基于逐次逼近型A/D变换的模拟量输入电 路
（二）低通滤波器与采样定理
2、利用电压/频率变换（VFC）原理进行模/数变换的方式，将模拟量 电压先转换为频率脉冲量，通过脉冲计数变换为数字量。
二、基于逐次逼近型A/D变换的模拟量输入电路
一个模拟量从测控对象的主回路到微机系统的内存，中间要经过多个
转换环节和滤波环节。
二、基于逐次逼近型A/D变换的模拟量输入 电路
（一）电压形成回路
二、基于逐次逼近型A/D变换的模拟量输入 电路
（二）低通滤波器与采样定理
（1）连续时间信号的采样
微机处理的都是数字 信号，必须将随时间连续 变化的模拟信号变成数字 信号，为此，首先要对模 拟量进行采样。
采样是将一个连续的 时间信号x(t)变成离散的 时间信号x'(t)。
二、基于逐次逼近型A/D变换的模拟量输入电 路
间隔层IED装置安装 调试及运行维护
数据的采集与处理
数据的采集与处理
一ห้องสมุดไป่ตู้模拟量输入电路简述
作用：隔离、规范输入电压及完成模/数变换，以便与CPU接口，完成 数据采集任务。
根据模/数变换原理的不同，自动化装置中模拟量输入电路有两种
方式：
1、基于逐次逼近型A/D变换方式(ADC),是直接将模拟量转变为数字量 的变换方式。
量的采样是以等采样周期间隔来
表示的。
采样周期Ts的倒数就是采样
频率fs，即 f s
变电站模拟量输入输出原理 (30)
一台计算机系统可供几十个检测回路使用，但计算机在某一 时刻只能接收一个回路的信号。所以，必须通过多路模拟开 关实现多选1的操作，将多路输入信号依次地切换到后级。 目前，计算机控制系统使用的多路开关种类很多，并具 有不同的功能和用途。如集成电路芯片CD4051(双向、单端、 8路)、CD4052(单向、双端、4路)、AD7506(单向、单端、16 路)等。所谓双向，就是该芯片既可以实现多到一的切换， 也可以完成一到多的切换；而单向则只能完成多到一的切换。 双端是指芯片内的一对开关同时动作，从而完成差动输入信 号的切换，以满足抑制共模干扰的需要。
R4 V G 1 IR1 R3 (3-1)
若取R1=200Ω，R3=100kΩ，R4=150kΩ，则输 入电流 I 的0 ~ 10 mA就对应电压输出V的0 ~ 5 V； 若取R1=200Ω，R3=100kΩ，R4=25kΩ，则4 ~ 20 mA的输入电流对应于1 ~ 5 V的电压输出。
3.2.1结构原理
过 程 参 数
传 感 变 送 器
信 号 调 理
多 路 模 拟 开 关
前 置 放 大 器
采 样 保 持 器
A/D 转 换 器
接 口 逻 辑 电 路
PC 总 线
图 3-1 模拟量输入通道的结构组成
显然，该通道的核心是模/数转换器即A/D转换器，通常 把模拟量输入通道称为A/D通道或AI通道。
引言
由于计算机的工作速度远远快于被测参数的变化，因此
例题3-1 试用两个CD4051扩展成一个1×16路的模拟开关。 例题分析：图3-4给出了两个CD4051扩展为1×16路模拟开关的 电路。数据总线D3~D0作为通道选择信号，D3用来控制两个多
路开关的禁止端。当D3=0时，选中上面的多路开关，此时当D2、
16第四章模拟量输入输出通道
第四章模拟量输入输出通道一、授课时间：年月日第16 次二、教学目的：1、掌握输入信号的处理2、掌握多路开关的种类、连接方式三、教学的重点及难点：重点：输入信号的处理。
难点：多路开关的种类、连接方式。
四、教学内容及过程：复习上节课内容1、步进电机工作原理2、步进电机控制系统原理讲解作业，导入新课4.1 模拟量输入通道模拟量输入通道根据应用的不同，可以有不同的结构形式。
图4-1 模拟量输入通道的一般组成框图通常，人们把过程工艺参数转换为电量的设备称为传感器或一次仪表。
传感器的主要任务是检测，在过程控制中，为了避免低电平模拟信号传输带来的麻烦，经常将测量元件的输出信号经过温度变送器、压力变送器和流量变送器等进行变换。
它们将温度、压力和流量的电信号变换成0～10 mA(DDZ-Ⅱ型仪表)或4～20 mA(DDZ-Ⅲ型仪表)的统一信号，这一部分不属于模拟量输入通道，而常归属于工程检测技术和自动化仪表；但现在的计算机控制系统中许多模拟输入通道中包含了变送器部分的功能。
4.1.1 输入信号的处理1．信号滤波由于工业现场干扰因素多，来自工业现场的模拟信号中常混杂有干扰信号，应该通过滤波削弱或消除干扰信号。
滤波方法有硬件法和软件法之分，硬件方法常用RC滤波器和有源滤波器来滤除高于有用信号频率的那部分干扰，也有称之为模拟预滤波；用软件方法可以滤除与有用信号频率重合的那部分干扰，如卡尔曼滤波等。
2．统一信号电平输入信号可能是毫伏级电压或毫安级电流信号，应变成统一的信号电平。
图4-2 I/V变换网络3．非线性补偿大多数传感器的输出信号与被测参数之间呈非线性关系，例如：铂铑—铂热电偶在0～1000℃间电势与温度关系的非线性约为6％。
非线性的线性化也有硬件和软件两种方法，应用硬件方法时，是利用运放构成负反馈来实现除上述几种处理技术外，对不同的模拟信号还可能要进行其它一些处理。
例如热电偶测温时要进行冷端补偿；热电阻测温时要用桥路法或恒流法实现电阻／电压变换等等。
