梁平面布置图及详图(很好很实用的)

梁平面布置图及详图(很好很实用的)

屋面框架梁 （两端为柱）
WKL
非框架梁 （两端为梁）
L
楼面框架梁 （两端为柱）
KL
梁平面布置图及详图(很好很实用 的)
框架柱不落地 柱的力传递到
下方的梁
框架柱不落地
框支梁 柱的力传递到 下方的梁
框支柱 KZZ
框支梁 KZL
框支柱 KZZ 梁平面布置图及详图(很好很实用
的)
框支柱 KZZ
混凝土剪力墙 不落地
返回
第二项：梁尺高寸度 h
宽度 b 梁平面布置图及详图(很好很实用
的)
加腋梁截面尺寸注写示意 悬挑梁梁平面不布置等图及高详截图(很面好尺很实寸用 注写示意
的)
第三项：梁箍筋 包括钢筋级别、钢筋直径与间距,钢筋肢数。当 为抗震设计时，用斜线“／”区分梁端箍筋加密区与 梁身非加密区长度范围内箍筋的不同间距。
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接 梁平面布置图及详图(很好很实用
的)
第五项：梁侧面纵向构造钢筋或受扭钢筋
当梁腹板高度hw≥450 mm
时，需配置纵向构造钢筋，
所注规格与根数应符合规范
规定。此项注写值以大写字
母G开头，注写设置在梁两
如：G4Φ12，表示梁的
如：N6Φ22，表示梁的两个侧面共配置6Φ22的 受扭纵向钢筋，每侧各配置3Φ22。
梁平面布置图及详图(很好很实用 的)
个侧面的总配筋值，且对称
两个侧面共配置4Φ12的
配置。
纵向构造钢筋，每侧各2Φ12。
梁平面布置图及详图(很好很实用 的)
箍筋
上部纵筋
拉筋
构造钢筋 或抗扭钢筋

梁平面布置图及详图(很好很实用的)

梁平面布置图及详图(很好很实用的)

平法：
优点：用数字化，符号化来表达结构。图面简明， 清晰。设计绘图工作量小。 缺点：需要掌握平法知识才能够读懂施工图。 钢筋的锚固，搭接等构造，需要查看平法图 集，才能够得知。 适用范围：广泛采用，用于表达，梁，板，柱，剪 力墙等结构构件的配筋。
详图法－－钢筋混凝土梁
识图练习： 1：梁在中间支座处的上部纵筋是（ 2：梁的下部纵筋是（ 3：梁箍筋的直径是（ 4：该梁梁宽是（ ）。 ），间距（ ），是（ ）。 ）肢箍。 ），其中（ ）是通长布置的。
例如： 1：当梁配置四肢箍时， 用2φ22+（2φ12）表示， 其中2φ22为通长筋，（2φ12）为架立钢筋。
2：当梁配置二肢箍时， 用2φ22表示， 2φ22为通长筋，无架立筋。
上部通长 纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长 架立筋与受力 筋搭接
拉筋
构造钢筋 或抗扭钢筋
下部纵筋
第五项：梁侧面纵向构造钢筋或受扭钢筋
当梁侧面需配置受扭纵向钢筋时，
此项注写值以大写字母N开头， 注写配置在梁两个侧面的总配筋值， 且对称配置。
如：N6Φ 22，表示梁的两个侧面共配置6Φ 22的 受扭纵向钢筋，每侧各配置3Φ 22。
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
箍筋
加密区箍筋： Φ6@100mm
100mm
100mm 100mm
加密区箍筋： Φ6@100mm
箍筋
200mm 200mm
非加密区箍筋： Φ6@200mm
03G101-1图集规定
第四项：梁上部通长筋或架立筋 在梁上部既有通长钢筋又有架立筋时，用“+”号 相联标柱，并将通长筋写在“+”号前面，架立筋写 在“+”号后面并加括号。

梁平面布置图及详图(很好很实用的)课件

梁平面布置图及详图(很好很实用的)课件

识图练习：
1：梁在中间支座处的上部纵筋是（ ），其中（
2：梁的下部纵筋是（ ）。
3：梁箍筋的直径是（ ），间距（ ），是（
4：该梁梁宽是（
），梁高（ ）。 梁平面布置图及详图(很好很实用的)
）是通长布置的。 ）肢箍。
梁平法施工图
1、集中标注
2：原位标注
梁平面布置图及详图(很好很实用的)
1、梁集中标注
②当同排纵筋有两种直径时，用加号“+”将两种直径的 纵筋相连，注写时角筋写在前面
如：梁下部纵筋注写为2Φ25+2Φ22，表示2Φ25放在角
部，2Φ22放在中部。
③当已按规定集中注写了梁上部和下部均为通长的纵筋
值时，则不需在梁下部重复做原位标注。
梁平面布置图及详图(很好很实用的)
下部通长筋为4根直 径16mm的II级钢 （HRB335）
梁集中标注的内容，规定如下： 第一项：梁编号 第二项：梁截面尺寸b×h(宽×高) 第三项：梁箍筋，包括钢筋级别、直径、加
密区与非加密区间距及肢数 第四项：梁上部通长筋或架立筋 第五项：梁侧面纵向构造钢筋或受扭钢筋 第六项：梁顶面标高高差
梁平面布置图及详图(很好很实用的)
————————————
KL-1(3) 300×600 — 梁编号（跨数）截面宽×高。
屋面框架梁 （两端为柱）
WKL
非框架梁 （两端为梁）
L
楼面框架梁 （两端为柱）
KL
梁平面布置图及详图(很好很实用的)
框架柱不落地
框支梁柱的力传递到 下方的梁
框架柱不落地 柱的力传递到
下方的梁
框支柱 KZZ
框支梁 KZL
框支柱 KZZ 梁平面布置图及详图(很好很实用的)

梁平面布置图及详图很好很实用的

梁平面布置图及详图很好很实用的

梁平法施工图
一、集中标注
二：原位标注
一、梁集中标注
梁集中标注的内容!!规定如下： 第一项：梁编号 第二项：梁截面尺寸b×h【宽×高】 第三项：梁箍筋!!包括钢筋级别、直径、加
密区与非加密区间距及肢数 第四项：梁上部通长筋或架立筋 第五项：梁侧面纵向构造钢筋或受扭钢筋 第六项：梁顶面标高高差
————————————
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 四φ一二
侧面构造钢筋 四φ一二
第六项：梁顶面标高高差
梁顶面标高高差是指相对于该结构层楼面标高的高 差值!!有高差时!!须将其写入括号内【当梁顶比板顶低 时!!注写成“负标高高差”!!当梁顶比板顶高时!!注写 成“正标高高差”】!!无高差时不注？？
二、原位标注
二 当同排纵筋有两种直径时!!用加号“+”将 两种直径相连!!注写时将角部纵筋写在前面？？
如：梁支座上部有四根纵筋!!二Φ二五放在角部!!二Φ二二 放在中部!!在梁支座上部应注写为二Φ二五+二Φ二二？？
三 当梁中间支座两边的上部纵筋不同时!!须 在支座两边分别标注!!当梁中间支座两边的 上部纵筋相同时!!可仅在支座的一边标注配筋值!! 另一边省去不注？？
当在梁上集中标注和原位标注 同时存在时!!原位标注优先!!施 工时应按原位标注数值取用
二、原位标注
【一】梁支座上部纵筋
梁支座上部纵筋!!应包含通长筋在内的所 有纵筋？？ 一 当上部纵筋多于一排时!!用斜线“/”将各 排
纵筋自上而下分开 如：梁支座上部纵筋注写为六Φ二五 四／ 二时!!表示上一排纵筋为四Φ二五!!下一排 纵筋为二Φ二五？？
KL-一【三】 三00×六00 — 梁编号【跨数】截面宽 ×高？？

梁平面布置图及详图(很好很实用的)

梁平面布置图及详图(很好很实用的)
37
2、原位标注
缺点：需要掌握平法知识才能够读懂施工图。 钢筋的锚固，搭接等构造，需要查看平法图 集，才能够得知。
适用范围：广泛采用，用于表达，梁，板，柱，剪 力墙等结构构件的配筋。
PPT学习交流
6
详图法－－钢筋混凝土梁
识图练习：
1：梁在中间支座处的上部纵筋是（ ），其中（ ）是通长布置的。
2：梁的下部纵筋是（ ）。
PPT学交流
34
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 PPT学习4交φ流 12
侧面构造钢筋
4φ12
35
第六项：梁顶面标高高差
梁顶面标高高差是指相对于该结构层楼面标高的高 差值，有高差时，须将其写入括号内（当梁顶比板顶 低时，注写成“负标高高差”；当梁顶比板顶高时， 注写成“正标高高差”），无高差时不注。
PPT学习交流
9
————————————
KL-1(3) 300×600 — 梁编号（跨数）截面宽×高。
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。
2Φ25
—— 通长筋根数、直径。
G2φ12
—— 构造钢筋根数、直径。
（-0.05） —— 梁顶标高与结构层标高的差值，
3：梁箍筋的直径是（ ），间距（ ），是（ ）肢箍。
4：该梁梁宽是（ ），梁高（ ）。
PPT学习交流
7
梁平法施工图
1、集中标注
2：原位标注
PPT学习交流
8
1、梁集中标注
梁集中标注的内容，规定如下： 第一项：梁编号 第二项：梁截面尺寸b×h(宽×高) 第三项：梁箍筋，包括钢筋级别、直径、加
密区与非加密区间距及肢数 第四项：梁上部通长筋或架立筋 第五项：梁侧面纵向构造钢筋或受扭钢筋 第六项：梁顶面标高高差

梁平面布置图及详图很好很实用的文稿演示

梁平面布置图及详图很好很实用的文稿演示
梁平面布置图及详图很好很实用的文稿演示
优选梁平面布置图及详图很好 很实用的
用详图法表示 钢筋混凝土梁
钢筋表
构件 构件 钢筋 钢筋 名称 数 编号 规格
L1 1
1 φ12 2 φ12 3 φ6 4 φ6
简图
长度 (mm)
每 件 支 数
总支 数
累计 质量 (kg)
3640 2 2 7.41
4204 1 1 4.45
如：N6Φ22，表示梁的两个侧面共配置6Φ22的 受扭纵向钢筋，每侧各配置3Φ22。
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 4φ12
侧面构造钢筋 4φ12
第六项：梁顶面标高高差
梁顶面标高高差是指相对于该结构层楼面标高的高 差值，有高差时，须将其写入括号内（当梁顶比板顶 低时，注写成“负标高高差”；当梁顶比板顶高时， 注写成“正标高高差”），无高差时不注。
03G101-1图集规定
第四项：梁上部通长筋或架立筋 在梁上部既有通长钢筋又有架立筋时，用“+”号 相联标柱，并将通长筋写在“+”号前面，架立筋写 在“+”号后面并加括号。
例如： 1：当梁配置四肢箍时， 用2φ22+（2φ12）表示，
其中2φ22为通长筋，（2φ12）为架立钢筋。
2：当梁配置二肢箍时， 用2φ22表示， 2φ22为通长筋，无架立筋。
例如：Φ8@100／200（2），表示箍筋为HPB235 级钢筋，直径8 mm，为2肢箍。加密区间距为100 mm，非加密区间距为200 mm。
箍筋
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋： Φ6@100mm
2002m00mmm

梁平面布置图及详图很好很实用

梁平面布置图及详图很好很实用
例如： 1：当梁配置四肢箍时， 用2φ22+（2φ12）表示，
其中2φ22为通长筋，（2φ12）为架立钢筋。
2：当梁配置二肢箍时， 用2φ22表示， 2φ22为通长筋，无架立筋。
梁平面布置图及详图很好很实用
上部通长 纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
梁平面布置图及详图很好很实用
上部支 座非通 长纵筋
梁平面布置图及详图
1、梁的表达方法
详图法，平面整体表示法（简称平法）
2、两种表达方法的优缺点 3、读懂详图法 4、读懂平法
梁平面布置图及详图很好很实用
用详图法示 钢筋混凝土梁
梁平面布置图及详图很好很实用
钢筋表
构件 构件 钢筋 钢筋 名称 数 编号 规格
L1 1
1 φ12 2 φ12 3 φ6 4 φ6
缺点：需要掌握平法知识才能够读懂施工图。 钢筋的锚固，搭接等构造，需要查看平法图 集，才能够得知。
适用范围：广泛采用，用于表达，梁，板，柱，剪 力墙等结构构件的配筋。
梁平面布置图及详图很好很实用
详图法－－钢筋混凝土梁
识图练习： 1：梁在中间支座处的上部纵筋是（ ），其中（ 2：梁的下部纵筋是（ ）。 3：梁箍筋的直径是（ ），间距（ ），是（ 4：该梁梁宽是（ ），梁平梁面高布置（图及详图）很好。很实用
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接 梁平面布置图及详图很好很实用
第五项：梁侧面纵向构造钢筋或受扭钢筋
当梁腹板高度hw≥450 mm
时，需配置纵向构造钢筋，
所注规格与根数应符合规范
规定。此项注写值以大写字
母G开头，注写设置在梁两

qAAA梁平面布置图及详图(很好很实用的)

qAAA梁平面布置图及详图(很好很实用的)
表示梁支座上 部有四根纵筋
该跨梁下部 配筋
表示悬挑部 分的箍筋
该跨梁下部配筋，上一排纵筋为2 25，下 一(3) 附加箍筋或吊筋
附加箍筋和吊筋可直接画在平面图中的主梁 上，用线引注总配筋值。
当多数附加箍筋或吊筋相同时，可在梁平法 施工图上统一说明，少数与统一注明值不同时， 再原位引注。
如：梁下部纵筋注写为6Φ25 2／4，则表示上一排纵筋 为2Φ25，下一排纵筋为4Φ25，全部伸入支座。
②当同排纵筋有两种直径时，用加号“+”将两种直径的 纵筋相连，注写时角筋写在前面
如：梁下部纵筋注写为2Φ25+2Φ22，表示2Φ25放在角
部，2Φ22放在中部。
③当已按规定集中注写了梁上部和下部均为通长的纵筋
值时，则不需在梁下部重复做原位标注。
下部通长筋为4根直 径16mm的II级钢 （HRB335）
下部通长纵筋 4 16
返回
2号框架梁，有两跨，一端有 悬挑、梁断面300×650
此梁箍筋是φ8，非加密区间距200， 加密区间距100 ,两支箍筋，梁上部 贯通直径为25mm的钢筋2根；梁顶相 对于楼层标高24.950低0.100m
一般情况下，需要注写梁顶面高差的梁有：洗手间 梁、楼梯平台梁、楼梯平台板边梁等。
如：（-0.100）表示梁顶面比同层楼板顶面低0.100m。 （0.200）表示梁顶面比同层楼板顶面高0.200m。
（-0.010）
此跨梁顶部比 楼板低10mm
此跨梁顶部与 楼板相平
返回
2、原位标注
集中标注
原位标注
当在梁上集中标注和原位标注 同时存在时，原位标注优先， 施工时应按原位标注数值取用
适用范围：常用于基础详图的配筋，雨篷，阳台，女儿墙 等结构构件的配筋表达，以及形状复杂的结构 构件，如设备基础等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（0.200）表示梁顶面比同层楼板顶面高0.200m。
精选课件
36
（-0.010）
此跨梁顶部比 楼板低10m精m选课件
此跨梁顶部与 楼板相平
返回37
2、原位标注
集中标注
原位标注
当在梁上集中标注和原位标注
同时存在时，原位标注优先，
施工时应按原位标注数值取用
精选课件
38
2、原位标注
（1）梁支座上部纵筋
适用范围：常用于基础详图的配筋，雨篷，阳台，女儿墙 等结构构件的配筋表达，以及形状复杂的结构 构件，如设备基础等。
精选课件
5
平法：
优点：用数字化，符号化来表达结构。图面简明， 清晰。设计绘图工作量小。
缺点：需要掌握平法知识才能够读懂施工图。 钢筋的锚固，搭接等构造，需要查看平法图 集，才能够得知。
梁支座上部纵筋，应包含通长筋在内的所 有纵筋。 ① 当上部纵筋多于一排时，用斜线“/”将各 排
当梁侧面需配置受扭纵向钢筋时， 此项注写值以大写字母N开头， 注写配置在梁两个侧面的总配筋值， 且对称配置。
如：N6Φ22，表示梁的两个侧面共配置6Φ22的 受扭纵向钢筋，每侧各配置3Φ22。
精选课件
34
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 精选课4件φ12
侧面构造钢筋 4φ12 35
1、集中标注
2：原位标注
精选课件
8
1、梁集中标注
梁集中标注的内容，规定如下： 第一项：梁编号 第二项：梁截面尺寸b×h(宽×高) 第三项：梁箍筋，包括钢筋级别、直径、加
密区与非加密区间距及肢数 第四项：梁上部通长筋或架立筋 第五项：梁侧面纵向构造钢筋或受扭钢筋 第六项：梁顶面标高高差
精选课件
9
————————————
2：当梁配置二肢箍时， 用2φ22表示， 2φ22为通长筋，无架立筋。
精选课件
29
上部通长 纵筋
上部支座非 通长纵筋
精选课件
下部纵筋 钢筋一般通长
30
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力
精选课件
筋搭接
31
第五项：梁侧面纵向构造钢筋或受扭钢筋
当梁腹板高度hw≥450 mm
框支柱 KZZ
框支梁 KZL
精选课件
占据一层的 转换大梁， 有时梁上开 有洞口
框支柱 KZZ
14
混凝土剪力墙 不落地
框支柱 KZZ
精选课件
框支梁 KZL
框支柱
KZZ
15
井字梁
框架梁 KL
井字梁（垂直相交的梁尺
寸相同，无主次之分）
精选课件
16
JZL
井字梁 JZL
精选课件
框架梁 KL
17
井字梁 JZL
第六项：梁顶面标高高差
梁顶面标高高差是指相对于该结构层楼面标高的高 差值，有高差时，须将其写入括号内（当梁顶比板顶 低时，注写成“负标高高差”；当梁顶比板顶高时， 注写成“正标高高差”），无高差时不注。
一般情况下，需要注写梁顶面高差的梁有：洗手间 梁、楼梯平台梁、楼梯平台板边梁等。
如：（-0.100）表示梁顶面比同层楼板顶面低0.100m。
KL-1(3) 300×600 — 梁编号（跨数）截面宽×高。
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。
2Φ25
—— 通长筋根数、直径。
G2φ12
—— 构造钢筋根数、直径。
（-0.05） —— 梁顶标高与结构层标高的差值，
负号表示低于结构层标高。
集中注写的形式
精选课件
10
第一项：梁编号
精选课件
11
屋面框架梁 （两端为柱）
WKL
非框架梁 （两端为梁）
L
精选课件
楼面框架梁 （两端为柱）
KL
12
框架柱不落地
柱的力传递到 下方的梁
框架柱不落地 柱的力传递到
框下支方支柱 精选课K件ZZ
框支柱 13 KZZ
混凝土剪力墙 不落地
两层楼板
例如：Φ8@100／200（2），表示箍筋为HPB235 级钢筋，直径8 mm，为2肢箍。加密区间距为100 mm，非加密区间距为200 mm。
精选课件
23
精选课件
24
箍筋
精选课件
25
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋：
Φ6@100mm
精选课件
26
2002m00mmm
框架梁 KL
井字梁
精选课件 JZL
18
第1跨
第2跨
框架梁2, 2跨，一端悬挑
一端悬挑
精选课件
19
左端悬挑
右端端悬 挑
第1跨
第2跨
框架梁1, 2跨，两端悬挑
精选课件
返回
20
第二项：梁尺高寸度 h
宽度
精选课件
b
21
加腋梁截面尺寸注写示意
悬挑梁不等精高选课截件 面尺寸注写示意
22
第三项：梁箍筋 包括钢筋级别、钢筋直径与间距,钢筋肢数。当 为抗震设计时，用斜线“／”区分梁端箍筋加密区与 梁身非加密区长度范围内箍筋的不同间距。
适用范围：广泛采用，用于表达，梁，板，柱，剪 力墙等结构构件的配筋。
精选课件
6
详图法－－钢筋混凝土梁
识图练习： 1：梁在中间支座处的上部纵筋是（ ），其中（ 2：梁的下部纵筋是（ ）。 3：梁箍筋的直径是（ ），间距（ ），是（ 4：该梁梁宽是（ ），梁高（精选课件）。
）是通长布置的。
）肢箍。
7
梁平法施工图
时，需配置纵向构造钢筋，
所注规格与根数应符合规范
规定。此项注写值以大写字
母G开头，注写设置在梁两
如：G4Φ12，表示梁的
个侧面的总配筋值，且对称
两个侧面共配置4Φ12的
配置。
纵向构造钢筋，每侧各2Φ12。
精选课件
32
箍筋
上部纵筋
拉筋
构造钢筋 或抗扭钢筋
下部纵筋
精选课件
33
第五项：梁侧面纵向构造钢筋或受扭钢筋

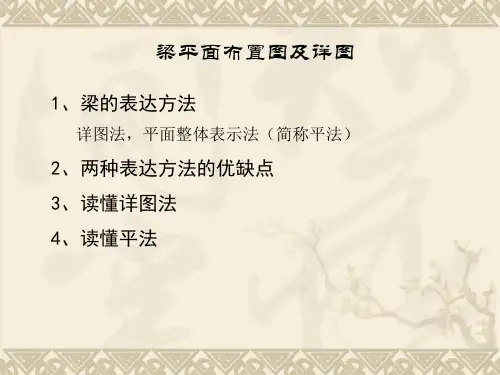

梁平面布置图及详图
1、梁的表达方法
详图法，平面整体表示法（简称平法）
2、两种表达方法的优缺点 3、读懂详图法 4、读懂平法
精选课件
1
用详图法表示 钢筋混凝土梁
精选课件
2
钢筋表
精选课件
3
用平法表示 钢筋混凝土梁
精选课件
4
详图法：
优点：识图方便，结构尺寸，配筋，构造都能够通过图形 表达出来。
缺点：绘图工作量很大，出图量大，且某一张图出错，就 会影响与之相关的其他图，修改繁琐。导致设计效 率低下。
箍筋
非加密区箍筋： Φ6@200mm
精选课件
27
03G101-1图集规定
精选课件
28
第四项：梁上部通长筋或架立筋 在梁上部既有通长钢筋又有架立筋时，用“+”号 相联标柱，并将通长筋写在“+”号前面，架立筋写 在“+”号后面并加括号。
例如： 1：当梁配置四肢箍时， 用2φ22+（2φ12）表示，
其中2φ22为通长筋，（2φ12）为架立钢筋。
