制梁场平面布置图

波纹管堆放区
钢绞线堆放区
废品 回收区
仓库
T梁钢筋胎膜及成品堆放区 T梁钢筋胎膜及成品堆放区
场内便道
钢筋堆放区 钢筋制作区 钢筋堆放区
K1+240
K1+260
施工便道
K1+280
K1+300
K1+320
I
II
K1+340
K1+360
K1+380
K1+400
K1+420
推拉门
运梁通道
K1+440 推拉门
汇集后排至主便道排水沟，再排出场地外。
6、预制梁场紧邻本工区拌合站，预制梁场砼由拌合站搅拌，砼罐车通过主便道运输至梁场；预制梁场用水分为生活用水和
生产用水，均采用水泵抽取地下水的方式获得，经抽样检验合格，可用于施工生产和人员生活。
7、预制梁场拟使用一台400kw的变压器设置在K4+500处，通过计算能够满足施工及生活需要。
C
××
×× M16螺栓
100厚C20混凝土 100厚碎砾石 土基夯实
×× 方 钢,纵向间距5m
20cm*30cm 排水沟
I-1剖面图 单位：m

注： 1、立柱200×200mm方钢，立杆上部焊接400×200×10mm的钢板，以M12的螺栓连接桁架 主梁，下部焊接400×400×10mm钢板； 2、桁架主梁采用I14工字钢，上部焊接6个直径20mm钢筋，用以固定龙骨架； 3、斜撑为100×100×10mm角钢，斜撑的两端焊接150×150×10mm的钢板，以M12的螺栓 连接桁架主梁和立柱； 4、桁架主梁上部以钢管搭设龙骨，用以铺设防砸、防雨设施，并张挂安全标语； 5、龙骨上铺设彩钢瓦，并满足防雨雪、防晒要求； 6、基础尺寸为1000×1000×700mm，采用C30砼浇筑，预埋400×400×10mm钢板，钢板下 部焊接直径20mm钢筋并塞焊8个M16螺栓固定立柱。 7、钢筋加工棚地面使用10cm厚的C20砼作为面层，钢筋棚两侧设置30×20cm排水沟。 8、原材堆放区安装两台30t龙门吊用以卸钢筋，轨道采用43型钢，龙门吊高度为4m。

钢筋骨架吊装
在吊装作业时，防止钢筋骨架散架，结构位置不准确，预埋件错 位等问题的发生；在起吊钢筋骨架时需用加强钢筋加固骨架，保证 骨架刚度以及骨架吊装以后的尺寸。
三. 模板
（一）模板类型 1. 钢模、非金属模板、钢木结合模板 2. 整套模板
箱梁：底模、外侧模、内模、端模 T梁：底模、侧模、端模
3. 钢筋骨架制作必须严格遵照图纸规定尺 寸和钢筋编号，在绑扎台上标明位置，再 布筋绑扎
4. 采取同设计保护层厚度相同的和梁体砼 等强度同寿命的垫块，其位置必须相互错 开，梅花形布置，绑扎垫块和钢筋的铅丝 头不许伸入保护层内
钢筋绑扎
垫块间距600～800mm， 构件侧面和底面的垫块 不少于4个/m2
侧模采用侧包底方案，立模时对称安装，
利用油顶细调侧模底脚到设计标高，两侧模板 底脚调到位后，每2米一个断面检查底口、上口 尺寸是否满足设计要求，调整到位后方可进行 限位和封锁油顶，进行立杆、斜杆的加固
模板安装
绑扎桥面钢筋，模板紧 固安装上口撑拉杆
模板找正
四. 混凝土灌注及养护
（一）混凝土灌注 1. 混凝土拌合
底板灌注完成后,腹板混凝土灌注采用纵向分段斜向分层的方式,每层混凝 土厚度不超过30cm,2台布料机分别从两端向中间灌注,但在跨中部位交叉搭接, 以防跨中部位形成水泥浆集中造成截面薄弱，同时每层的接头相互错开
混凝土浇注第四步示意图
⑴
2～3m
⑵
⑥ ⑤ ④
③ ② ①
⑶
两侧对称进行浇筑
⑵
⑴
⑥ ⑤ ④ ③ ② ①
二. 钢筋绑扎及安装
（一）钢筋绑扎 1. 钢筋在加工棚内进行加工。为保证钢筋 绑扎精度、加快进度，梁体钢筋绑扎分底 腹板、顶板两部分，分别在钢筋绑扎胎具 上进行绑扎

例如：Φ8@100／200（2），表示箍筋为HPB235 级钢筋，直径8 mm，为2肢箍。加密区间距为100 mm，非加密区间距为200 mm。
梁平面布置图及详图(很好很实用的)
梁平面布置图及详图(很好很实用的)
箍筋
梁平面布置图及详图(很好很实用的)
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
详图法：
优点：识图方便，结构尺寸，配筋，构造都能够通过图形 表达出来。
缺点：绘图工作量很大，出图量大，且某一张图出错，就 会影响与之相关的其他图，修改繁琐。导致设计效 率低下。
适用范围：常用于基础详图的配筋，雨篷，阳台，女儿墙 等结构构件的配筋表达，以及形状复杂的结构 构件，如设备基础等。
梁平面布置图及详图(很好很实用的)
如：N6Φ22，表示梁的两个侧面共配置6Φ22的 受扭纵向钢筋，每侧各配置3Φ22。
梁平面布置图及详图(很好很实用的)
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 4φ12 梁平面布置图及详图(很好很实用的)
侧面构造钢筋 4φ12
第六项：梁顶面标高高差
梁顶面标高高差是指相对于该结构层楼面标高的高 差值，有高差时，须将其写入括号内（当梁顶比板顶 低时，注写成“负标高高差”；当梁顶比板顶高时， 注写成“正标高高差”），无高差时不注。
②当同排纵筋有两种直径时，用加号“+”将两种直径的 纵筋相连，注写时角筋写在前面
如：梁下部纵筋注写为2Φ25+2Φ22，表示2Φ25放在角
部，2Φ22放在中部。
③当已按规定集中注写了梁上部和下部均为通长的纵筋
值时，则不需在梁下部重复做原位标注。
梁平面布置图及详图(很好很实用的)

密区与非加密区间距及肢数 第四项：梁上部通长筋或架立筋 第五项：梁侧面纵向构造钢筋或受扭钢筋 第六项：梁顶面标高高差
.
————————————
KL-1(3) 300×600 — 梁编号（跨数）截面宽×高。
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。
2Φ25
—— 通长筋根数、直径。

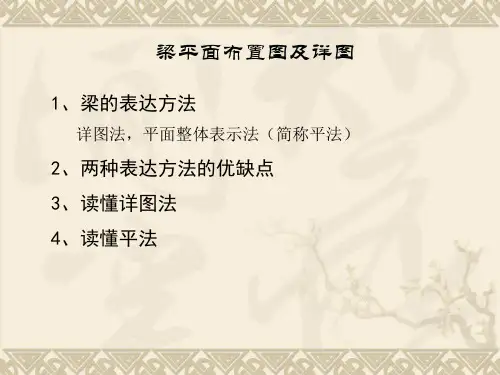

梁平面布置图及详图
1、梁的表达方法
详图法，平面整体表示法（简称平法）
2、两种表达方法的优缺点 3、读懂详图法 4、读懂平法
.
用详图法表示 钢筋混凝土梁
.
钢筋表
.
用平法表示 钢筋混凝土梁
.
详图法：
优点：识图方便，结构尺寸，配筋，构造都能够通过图形 表达出来。
缺点：绘图工作量很大，出图量大，且某一张图出错，就 会影响与之相关的其他图，修改繁琐。导致设计效 率低下。
框支柱 KZZ
框支梁 KZL
框支柱 . KZZ
பைடு நூலகம்
框支柱 KZZ
混凝土剪力墙 不落地
两层楼板
框支柱 KZZ
框支梁 KZL
.
占据一层的 转换大梁， 有时梁上开 有洞口
框支柱 KZZ
混凝土剪力墙 不落地
框支柱 KZZ
框支梁 KZL
框支柱
.
KZZ
井字梁
框架梁 KL
井字梁（垂直相交的梁尺 寸相同，无主次之分）
.
上部通长 纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
.
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力
.

例如：Φ8@100／200（2），表示箍筋为HPB235 级钢筋，直径8 mm，为2肢箍。加密区间距为100 mm，非加密区间距为200 mm。
箍筋
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋： Φ6@100mm
2002m00mmm
箍筋
非加密区箍筋： Φ6@200mm
如：N6Φ22，表示梁的两个侧面共配置6Φ22的 受扭纵向钢筋，每侧各配置3Φ22。
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 4φ12
侧面构造钢筋 4φ12
第六项：梁顶面标高高差
梁顶面标高高差是指相对于该结构层楼面标高的高 差值，有高差时，须将其写入括号内（当梁顶比板顶 低时，注写成“负标高高差”；当梁顶比板顶高时， 注写成“正标高高差”），无高差时不注。
上部通长 纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接
第五项：梁侧面纵向构造钢筋或受扭钢筋
当梁腹板高度hw≥450 mm
时，需配置纵向构造钢筋，
所注规格与根数应符合规范
规定。此项注写值以大写字
母G开头，注写设置在梁两
2、原位标注
（1）梁支座上部纵筋
梁支座上部纵筋，应包含通长筋在内的所 有纵筋。 ① 当上部纵筋多于一排时，用斜线“/”将各 排
纵筋自上而下分开 如：梁支座上部纵筋注写为6Φ25 4／2时， 表示上一排纵筋为4Φ25，下一排纵筋为 2Φ25。
2、原位标注
② 当同排纵筋有两种直径时，用加号“+”将 两种直径相连，注写时将角部纵筋写在前面。

详图法－－钢筋混凝土梁
识图练习： 1：梁在中间支座处的上部纵筋是（ ），其中（ 2：梁的下部纵筋是（ ）。 3：梁箍筋的直径是（ ），间距（ ），是（ 4：该梁梁宽是（ ），梁高（ ）。
）是通长布置的。 ）肢箍。
梁平法施工图
1、集中标注
2：原位标注
1、梁集中标注
梁集中标注的内容，规定如下： 第一项：梁编号 第二项：梁截面尺寸b×h(宽×高) 第三项：梁箍筋，包括钢筋级别、直径、加
上部通长 纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接
第五项：梁侧面纵向构造钢筋或受扭钢筋
当梁腹板高度hw≥450 mm
时，需配置纵向构造钢筋，
所注规格与根数应符合规范
规定。此项注写值以大写字
母G开头，注写设置在梁两
例如：Φ8@100／200（2），表示箍筋为HPB235 级钢筋，直径8 mm，为2肢箍。加密区间距为100 mm，非加密区间距为200 mm。
箍筋
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋： Φ6@100mm
2002m00mmm
箍筋
非加密区箍筋： Φ6@200mm
适用范围：常用于基础详图的配筋，雨篷，阳台，女儿墙 等结构构件的配筋表达，以及形状复杂的结构 构件，如设备基础等。
平法：
优点：用数字化，符号化来表达结构。图面简明， 清晰。设计绘图工作量小。
缺点：需要掌握平法知识才能够读懂施工图。 钢筋的锚固，搭接等构造，需要查看平法图 集，才能够得知。
适用范围：广泛采用，用于表达，梁，板，柱，剪 力墙等结构构件的配筋。

.
(2) 梁下部纵筋
①当下部纵筋多于一排时，用斜线“/”将各排纵筋自上 而下分开
如：梁下部纵筋注写为6Φ25 2／4，则表示上一排纵筋 为2Φ25，下一排纵筋为4Φ25，全部伸入支座。
②当同排纵筋有两种直径时，用加号“+”将两种直径的 纵筋相连，注写时角筋写在前面
如：梁下部纵筋注写为2Φ25+2Φ22，表示2Φ25放在角
.
03G101-1图集规定
.
第四项：梁上部通长筋或架立筋 在梁上部既有通长钢筋又有架立筋时，用“+”号 相联标柱，并将通长筋写在“+”号前面，架立筋写 在“+”号后面并加括号。
例如： 1：当梁配置四肢箍时， 用2φ22+（2φ12）表示，
其中2φ22为通长筋，（2φ12）为架立钢筋。
2：当梁配置二肢箍时， 用2φ22表示， 2φ22为通长筋，无架立筋。
.
《03G101》规定
附加横向钢筋与附加吊筋构造
.
（4）其他
2、原位标注
当在梁上集中标注的内容如：截面尺寸、箍筋、通长
筋、架立筋、梁侧构造筋、受扭筋或梁顶面高差等，不
适用某跨或某悬挑部分时，则将其不同数值原位标注在
该跨或该悬挑部位，施工时应按原位标注数值取用。
.
课堂练习：请将下图中梁的配筋 用平法来表示
表示梁支座上 部有四根纵筋
该跨梁下部 配筋
表示悬挑部 分的箍筋
该跨梁下部配筋，上一排纵筋为2 25，下 一排纵筋为4 25全部伸入支座
.
2、原位标注
(3) 附加箍筋或吊筋
附加箍筋和吊筋可直接画在平面图中的主梁 上，用线引注总配筋值。
当多数附加箍筋或吊筋相同时，可在梁平法 施工图上统一说明，少数与统一注明值不同时， 再原位引注。

N1N4@15N3@15φ12φ16N2φ12N5@15N6@1535φ16φ12N7@1570*50*1.5支座钢板预留槽111--1222--23535N11052440N2N390N5190N7117661052540N4190N6附注：\P 1、本图尺寸除特殊标明，均以cm计。\P 2、拉杆孔根据T梁模板预制。\P 3、混凝土采用C25混凝土。30mT梁台座图绘 图复 核第 张 共 张比 例图 号日 期φ12φ12φ外=35mm软管[5A[5A大样3mm钢板\W0.712\W0.712\T0.75附注：\P 1、本图尺寸除特殊标明，均以cm计φ\W0.712\W0.712φ\W0.712φ\W0.712\W0.712136}\W0.712\W0.712\W0.712\W0.712\W0.712\W0.712\W0.71235}30mT梁台座图绘 图复 核第 张 共 张比 例图 号日 期\T0.75φ\W0.712φ\W0.71230mT梁台座图绘 图复 核第 张 共 张比 例图 号日 期钢筋加工区预应力材料存放区设备库K12+700K12+655K12+620.5K12+586K12+460湖南建工集团G354冷新公路梁场布置示意图预制区存梁区蓄水池便道项目部K12+700K12+655说明：\P 1、梁场预制生产区地面硬化采用C20砼，厚度为10cm，中间运梁通道硬化厚度为20cm。\P 2、台座统一设置为30T米梁台座。计划15个。存梁区设在梁场生产区一端。\P 3、布置间距和尺寸如右图所示进行布置。\P 4、场内排水沟沟底设置2%的横坡，以便场内排水畅通。\P 5、生产任务：30mT梁324片。\P 6、台座、龙门吊轨道基础细部构造及措施见另图。\P 7、钢筋加工棚设置在项目部驻地方向。\P 8、主要存放预制T梁，计划2排，每排存放8片（中间预留运梁通道），存梁区按2排设置，按2层存放；区内做好排水设施。\P 9、全场封闭。\P\P} 30mT梁区布置示意图绘 图复 305020305020070102302540/2280CC大样ed70预埋槽孔尺寸表328.2328.2K12+5516240244.54.530.340243103.993.680506040554*1030说明：\P 1、梁场预制生产区地面硬化采用C20砼，厚度为10cm，中间运梁通道硬化厚度为20cm。\P 2、台座统一设置为30T米梁台座。计划20个。存梁区设在梁场生产区一端，考虑到下部结构的施工进度，存梁区满足梁板的存放空间需要。\P 3、布置间距和尺寸如右图所示进行布置。\P 4、场内排水沟沟底设置2%的横坡，以便场内排水畅通。\P 5、生产任务：30mT梁324片，总计预制梁板为324片。\P 6、台座、龙门吊轨道基础细部构造及措施见另图。\P 7、钢筋加工棚设置在项目部驻地方向，轨道采用10cm角钢，长度满足要求。\P}存梁区：\P 1、主要存放预制T梁，计划2排，每排存放8片（中间预留运梁通道），存梁区按2排设置，按2层存放；区内做好排水设施。\P{\H1.333x预拱度设置表附注：设置槽孔时注意方向。501007*157.57.5

一般情况下，需要注写梁顶面高差的梁有：洗手间 梁、楼梯平台梁、楼梯平台板边梁等。
如：（-0.100）表示梁顶面比同层楼板顶面低0.100m。 （0.200）表示梁顶面比同层楼板顶面高0.200m。
.
（-0.010）
此跨梁顶部比 楼板低10mm.
此跨梁顶部与 楼板相平
返回
2、原位标注
集中标注
原位标注
.
《03G101》规定
附加横向钢筋与附加吊筋构造
.
（4）其他
2、原位标注
当在梁上集中标注的内容如：截面尺寸、箍筋、通长
筋、架立筋、梁侧构造筋、受扭筋或梁顶面高差等，不
适用某跨或某悬挑部分时，则将其不同数值原位标注在
该跨或该悬挑部位，施工时应按原位标注数值取用。
.
课堂练习：请将下图中梁的配筋 用平法来表示
部，2Φ22放在中部。
③当已按规定集中注写了梁上部和下部均为通长的纵筋
值时，则不需在梁下部重复做原位标注。 .
下部通长筋为4根直 径16mm的II级钢 （HRB335）
.
下部通长纵筋 4 16
.
返回
2号框架梁，有两跨，一端有 悬挑、梁断面300×650
此 梁 箍 筋 是 φ8 ， 非 加 密 区 间 距 200 ， 加密区间距100 ,两支箍筋，梁上部 贯通直径为25mm的钢筋2根；梁顶相 对于楼层标高24.950低0.100m
.
2、原位标注
② 当同排纵筋有两种直径时，用加号“+”将 两种直径相连，注写时将角部纵筋写在前面。
如：梁支座上部有四根纵筋，2Φ25放在角部，2Φ22 放在中部，在梁支座上部应注写为2Φ25+2Φ22。
③ 当梁中间支座两边的上部纵筋不同时，须 在支座两边分别标注，当梁中间支座两边的 上部纵筋相同时，可仅在支座的一边标注配筋值， 另一边省去不注。
