压合工艺培训资料工艺流程简介棕化→预排→排板→压合→拆板→打靶→锣边→磨边→FQC→包装出货1、棕化：目的就是粗CU面，增加与树脂接触的表面积,加强二者之间的附着力(Adhesion)；增加铜面对流动树脂之润湿性,使树脂能流入各死角而在硬化后有更强的黏结力，以增强PP与CU间的结合力。
棕化的好坏直接影响爆板。
2、预排：1)四层板：直接将PP按压板指示要求排在板上即可。
2)六层板以上：须定位熔合、铆合固定各层芯板..3)开PP:一般经板料开料尺寸大0.2”4)需注意的问题：横直料、排斜、清洁、用错PP等3、排板：将所需外层铜箔与已预排好的板叠合在一起，以待压合。
4、压合：通过半固化片在高温下进一步熔融固化，将多张芯板粘合在一起而成为多层压合板。
5、拆板：将已压合之板拆开。
6、打靶(打管位孔)：将管位孔靶标用X-RAY或CCD打出。
作用：重要的工艺孔，用于锣边、外层钻孔、成型等定位。
7、锣边、磨边：锣出MI所要求外形尺寸，并将板边披峰磨光滑，以防后工序刮伤D/F、A/W。
二、物料介绍压合所有物料所用成本占整个内层（D/F→压合）成本的80%，因此所用物料是非常重要的，我们必须对这些物料物性有所了解板料构成：板料由介电层（树脂Resin、玻璃纤维Glass fiber）及高纯度的导体（铜箔copper foil）所构成的复合材料A：树脂（Resin）目前使用于线路板的树脂特别多：如酚醛树脂（phenolic）、环氧树脂（epoxy）、聚压酰胺树脂、聚四氟乙烯、B一三氮树脂等皆为热固型树脂1）环氧树脂B：玻璃纤维玻璃纤维（Fiber glass）在PCB基板中的功能，是作为补强材料，基板中的补强材料还有其他，如：纸质基板的纸材、Kelvar(Polyamide聚酰胺)纤维以及石英(Quarts)纤维玻璃本身是一种混合物，由一些无机物经高温熔融而成，再经抽丝冷却而成一种非结晶结构的坚硬物体玻璃纤维的制成可分两种，一种是连续式的纤维，另一种则是不连续式的纤维，前者即用于织成玻璃布，后者则做成片状的玻璃席。

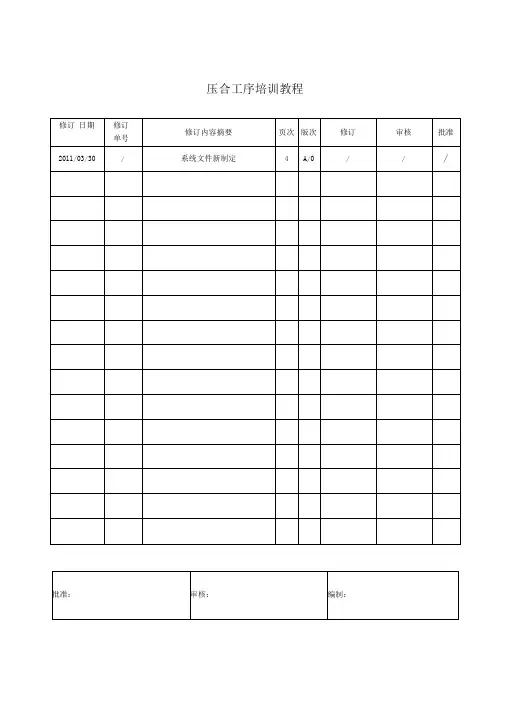

压合工序培训教程压合工序培训教程压合工艺大致分为：叠板、压合（分冷压、热压两种）两大部分，构成压合工序。
它是FPC生产过程中很重要的一个工序。
第一章培训程序1.0目的：对生产部员工的培训内容及培训程序作出具体规定，以确保对所从事生产的工作人员都在上岗前接受适当培训，并达到要求。
2.0范围：典邦公司生产部所有员工（不含管理人员，但包括组长）。
3.0内容：3.1新进公司员工的培训。
3.1.1培训内容：a公司简介、员工手册及厂纪厂规（人事部负责）；b、安全教育（生产部负责）；c、产品简介及工艺流程（班长负责）；d、岗位要求及操作规程（各工序自备教材，班长、组长负责）。
3.1.2培训过程及考核方式：新员工第一天由人事部培训3.1.1中a项，之后进行b、c、d项培训岗位实际操作，培训结束即进行考核（分为理论考核/操作考核），理论考核为笔试，操作考核为现场操作。
对于考试合格者，发出上岗合格证，人事部记录备案，考试不合格者，部门提供相关资料将此员工退回人事部处理。
上岗证经过塑，置于员工工作的工位处。
3.1.3 新员工上岗前不满1个月，不允许调换岗位、工序。
特殊情况，需报部门主管级以上人员批准方可，但也需接受新岗位前培训。
3.2在岗员工培训：3.2.1培训内容：a、培训内容：新产品工艺培训；b、新设备使用培训；c、岗位要求及操作规程；d、其它培训（现场管理、品质标准等培训）；322 培训过程：以上培训需由班长先作出培训计划（按上述培训内容），必要时组织并联络其它部门相关人员进行。
3.2.3 考核方式：所有培训（有培训计划）均需进行考核，考试分理论及操作（理论为笔试、操作为现场考核），由培训者统一出试题，对培训不合格者再进行培训。
对连续二次培训不合格者作停薪、停职培训，并取消上岗资格。
3.3 转岗培训：所有员工在换岗位、工序、晋升/降级的或离开工序岗位超过3个月，均被视为该工序新员工，此等员工均需在规定的时间内通过新工序上岗前的相关要求培训。
pcb压合工艺流程培训下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!PCB压合工艺是电子制造过程中不可或缺的一环，其质量直接影响到整个产品的稳定性与可靠性。
压合制程1. 凡公司之多层板PCB 产品均适用之.2. 作业流程:黑氧化 →烘烤 → →叠合 →热压→ 冷却→ 下料→烘烤→ 点靶 →割废铜皮→ 检测 →铣靶 →转下制程3. 流程说明:3.1黑化: 3.1.1 黑化作用:清洁Cu 面以免环氧树脂的铵分子攻击铜面,从面增强树脂与内层的结合力.3.1.2要求:使铜而产生黑色的绒柱状体氧化膜,颜色一致,不能有露铜,发红等.3.1.3作业流程:插挂篮→ 清洁水→ 水洗12→ 粗化 →水洗22 →预黑化 →黑化→水洗 →下料3.1.3.1插挂篮:刷好之板每格对称插1pnl.注意:手不能直接触板面,以防氧化黑化不良,板与板不能碰到.3.1.3.2清洁:除指纹,油脂.条件:成份CT-110 T:55℃ 时间2min每生产100m2/加CT-110 3L,1200m2/换 浓度15%.3.1.3.3粗化:SPS.H2S04去除铜面氧化,便于黑化.条件:T=30℃ 时间2-3min添加100m2/SPS 1kg 7800m2/换 浓度 SPS 40-50 H2S04 5% 注意:粗化时间严格控制,过长易蚀掉表面Cu.3.1.3.4水洗去除表面粗化液,不影响下槽药水,清洁板面尘埃及铜盐.注意:流动水清洗,在空气中停留不要过长,以免氧化下道水洗必滴干,以免预黑化中起中和反应.3.1.3.5预黑化 CL-210B 碱剂.使板面一种微薄的黑化层.T=30℃ 时间1-2min 100m2/加1L 210B 2500m2/换 浓度10%(不允许酸性物质介入)3.1.3.6黑化:CL210A 210B 成份裁PP 贴靶 刷钢板 组合裁铜皮氧化铜面,生产黑化膜. T:70+5℃ /4-5min 100m2/加210A6L210B/1.5L 56000m2/换浓度碱剂20-30L/L氧化剂120-140L/L操作要过滤循环,并充分搅拌.黑化常见问题:发红原因:刷板沾锡,板面手印,油脂,粗化不够,粗化水洗不尽,沾酸性,黑化温度化时间不够,浓度不当.检验不良:发红,露Cu 沾胶.板洁状况 (手不允许摸黑化膜)退洗:HCL 30%-H20 65% 时间1-2min3.2烘干把板面水份烘干,使热压不起泡. T:130℃/40-50min板面水滴进烤箱时间:温度不要过久,以免板发黄.3.2.1 贴靶:用高温靶胶封住孔,使压合时树脂胶不流入孔内.3.2.2 P.P裁切:依规范选择树脂型号,四层板以发料尺寸,六层板以铆孔为准,经纬不允许混淆.3.2.3 裁铜箔:按规范要求选择铜皮厚度,1.0-0.5OZ 裁切尺寸比排版大40-60mm,不允许氧化,皱折.3.2.4 刷钢板:T 100±10℃ D=16℃刷轮尼龙刷,磨钢板400#砂纸,去除钢板上残胶,上下左右均匀打磨,不得刮花轻拿轻放,每pnL垫纸.3.2.5 组合:组合方式:(1.0T 内层压至1.6T).放1080#PP+7628#+内层+7628#+1080#PP→夹子夹住板的一边(数据及经纬要一致)3.3叠板:在投影灯下,将牛皮纸内层组合与铜皮,钢板完成上下对准之工作.工具:擦子牛皮纸.铝板钢板注:牛皮纸起到传热作用,一般用3次,每次14-16张.垒板时每层须对准胜条投影线,窄边朝里,排版间距4-6mil,取夹子,擦铜皮,注意防止树脂移位,钢板使用面积:Smin 30*20 Smax 40*303.4热压共分三段:第一段:15-20KG/Cm2 第二段:30-35kg/cm2第三段:P=S(内层板(IN2)*A排版数/7.7系数kg/in2注:上压开始2min至最后5min抽真空,入气保持5min OK.待机温度:铝板数待机℃1-----2 1603-----4 1705-----6 1803.5冷压:消除网应力,防止板弯板翘.压力:100kg/cm2 时间50min循环水塔清洗/周3.5.1下料:取板戴干净手套,以防氧化,钢板轻拿轻放防刮花.3.5.2烘烤：4H, T:150±5℃进一步烘烤防钻孔后缩水及板弯板翘.3.5.3点靶:用油色笔标示好靶孔位,便于铣靶作业.3.5.4割废铜箔,用介刀割掉所压板多余铜皮,戴手套作业,小心不允许刮伤板面3.5.6检测:1.测厚度(千分尺)是否与规范一致.2.板面状况,呈十点凹凸不平等.3.5.7铣靶:用铣靶机把靶胶封住的孔上残胶去除,露出孔为钻孔作准备.调刀:由浅至深不伤内层为至.4.注意事项:树脂环境要求5-21℃,PH65%以下.1烤后之板5H未用完,若再用时必须加烤10min/150℃.2合、叠板、P.P/铜皮裁切不允许通话,以防口沫沾于板上压合会引起气泡.。
