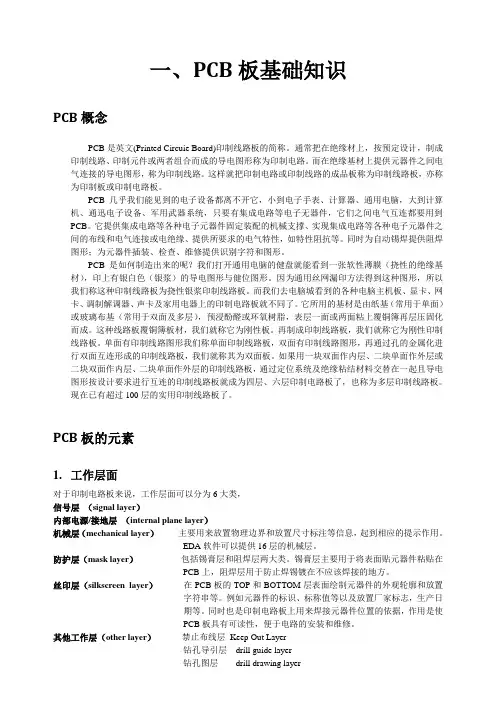

一、PCB板基础知识PCB概念PCB是英文(Printed Circuie Board)印制线路板的简称。
通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。
而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。
这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。
PCB几乎我们能见到的电子设备都离不开它，小到电子手表、计算器、通用电脑，大到计算机、通迅电子设备、军用武器系统，只要有集成电路等电子无器件，它们之间电气互连都要用到PCB。
它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等。
同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。
PCB是如何制造出来的呢？我们打开通用电脑的健盘就能看到一张软性薄膜（挠性的绝缘基材），印上有银白色（银浆）的导电图形与健位图形。
因为通用丝网漏印方法得到这种图形，所以我们称这种印制线路板为挠性银浆印制线路板。
而我们去电脑城看到的各种电脑主机板、显卡、网卡、调制解调器、声卡及家用电器上的印制电路板就不同了。
它所用的基材是由纸基（常用于单面）或玻璃布基（常用于双面及多层），预浸酚醛或环氧树脂，表层一面或两面粘上覆铜簿再层压固化而成。
这种线路板覆铜簿板材，我们就称它为刚性板。
再制成印制线路板，我们就称它为刚性印制线路板。
单面有印制线路图形我们称单面印制线路板，双面有印制线路图形，再通过孔的金属化进行双面互连形成的印制线路板，我们就称其为双面板。
如果用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印制线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印制线路板就成为四层、六层印制电路板了，也称为多层印制线路板。
现在已有超过100层的实用印制线路板了。
PCB电路板PCB设计规范1.尺寸和形状：根据电路板应用和要求确定尺寸和形状，确保能够容纳所有的组件并符合外形要求。
在设计过程中要考虑PCB的弯曲、挤压等因素，应保持板面较为平整。
2.布线规范：合理规划布线，使布线路径尽量短，减小电阻和干扰。
应避免线路交叉和平行，减少串扰和阻抗不匹配。
同时，应根据不同信号的特性分开布线，如模拟信号、数字信号和高频信号。
3.引脚布局：根据电路板上的组件情况，合理安排引脚位置和布局，以便于布线和检修。
引脚布局应尽量避免互相干扰，减少电磁辐射和串扰。
4.电源和接地：电源和接地是电路板的重要部分，应合理规划电源和接地的位置和路径，确保电源供应稳定和接地可靠。
同时，应避免电源和接地回路交叉、干扰。
5.差分信号设计：对于差分信号，对应的差分线应该保持相同的长度和距离，并且相对地和其他信号线隔离，以保证信号的传输质量。
6.阻抗控制：对于高频信号和差分信号，需要控制PCB的阻抗以保证信号的传输质量。
通过合理布线、选用合适的线宽和间距等方式来控制阻抗。
7.信号层分布：不同信号应分配在不同的信号层上，以减少串扰和互相影响。
如分离模拟信号和数字信号的层，使其相互独立。
8.过孔和焊盘：过孔和焊盘是PCB上的重要部分，需要合理设计和布局，以便于焊接和连接。
过孔应根据设计要求确定尺寸和孔径，焊盘应采用适当的尺寸和形状。
9.元件布局：在布局元件时，应合理安排元件的位置和间距，以便于布线和散热。
同时，要注意元件的方向和引脚位置，以方便组装和检修。
10.标记和说明：在PCB上标注元件的名称、值和引脚功能，以便于使用和维护。
同时，在PCB设计文件中提供详细的说明和注释，方便其他人理解和修改。
总之，PCB设计规范是确保PCB电路板设计的合理性、可靠性和可制造性的重要标准和方法。
通过遵循相关规范，可以有效提高电路板的性能和可靠性，减少故障和制造成本。
PCB可制造性设计规范PCB (Printed Circuit Board)的制造性设计规范是指在设计和布局PCB电路板时所需考虑的一系列规范和标准，以确保电路板的制造过程顺利进行并获得可靠性和性能。
一、尺寸规范1.PCB电路板的尺寸要符合制造商的要求，包括最小尺寸、最大尺寸和板上零部件之间的间距。
2.确保电路板的边缘清晰、平整，并防止零部件或钳具与电路板边缘重叠。
二、层规范1.根据设计要求确定所需的层次和层的数量，确保原理图和布局文件的一致性。
2.定义PCB的地平面层、电源层、信号层和垫层、焊盘层等的位置和规格。
三、元件布局规范1. 合理布局元件，以最小化路径长度和EMI (Electromagnetic Interference)，提高电路的可靠性和性能。
2.避免元件之间的相互干扰和干涉，确保元件之间有足够的间距，以便于焊接工序和维修。
四、接线规范1.线路走向应简洁、直接，避免交叉和环形走线。
2.确保信号和电源线路之间的隔离，并使用正确的引脚布局和接线技术。
五、电路可靠性规范1.选择适当的层次和厚度，以确保足够强度和刚度。
2.确保电路板表面和感应部件光滑，以防止划伤和损坏。
六、焊接规范1.在设计中使用标准的焊盘尺寸和间距，以方便后续的手工或自动焊接。
2.制定适当的焊盘和焊缺陷防范措施，以最小化焊接问题的发生。
七、标准规范1. 遵循IPC (Institute for Interconnecting and Packaging Electronic Circuits)标准，以确保PCB的制造符合国际标准。
2.正确标注和命名电路板上的元件和信号，以方便生产和测试。
八、生产文件和图纸规范1.提供准确和详细的生产文件和图纸，包括层叠图、金属化孔、引线表和拼图图等。
2.确保文件和图纸的易读性和可修改性。
九、封装规范1.选择适当的封装类型和尺寸，以满足电路板的要求。
2.避免使用不常见或过于复杂的封装，以确保可靠的元件焊接和连接。
PCB线路板设计规范PCB线路板设计规范是为了确保电路板的性能、可靠性和可制造性而制定的一系列规则和要求。
遵循这些规范可以提高电路板的质量，减少故障率，优化设计和制造过程，使电路板能够更好地满足设计要求。
以下是PCB线路板设计规范的一些主要方面：1.外形尺寸和形状：电路板的外形尺寸和形状应符合设计要求，并适合安装在相应的应用设备中。
在设计过程中应注意尺寸的准确性和稳定性，避免设计过大或过小的尺寸。
2.电路板层布局：电路板的层布局应根据电路设计要求来确定。
在布局过程中，应将元件、信号线和电源线等布置在合适的层中，以避免互相干扰。
同时，还应根据电路的复杂程度和频率要求来确定电路板的层数。
3.电路布线规则：电路板的布线应遵循一定的规则，如信号线与电源线的间距、信号线的阻抗控制等。
布线规则的遵循可以减少信号串扰和噪音干扰，提高信号质量和抗干扰能力。
4.元件布置规则：电路板上各个元件的布置应符合一定的规则，如元件之间的间距、元件与边界的距离等。
元件布置规则的遵循可以方便焊接和维修，避免元件之间的相互干扰和短路等问题。
5.焊盘和焊接规则：电路板上焊接点的设计应符合一定的规则，如焊盘大小、已焊盘的间距等。
焊盘的设计合理与否直接影响到焊接质量和可靠性。
同时，还应注意焊接工艺的要求，如正确选择焊接材料、焊接温度和焊接时间等。
6.电源布局和分离规则：电路板上各个电源的布局应合理，避免互相干扰。
同时，还应根据电路的功耗和电流要求来确定电源的容量和类型，保证供电的稳定性和可靠性。
7.防护和绝缘规则：电路板的防护和绝缘要求是确保电路板安全运行的关键。
设计时应注意电路板的防尘、防潮、防静电等问题，并采取必要的安全措施，如绝缘层的加工、防火阻燃材料的选择等。
8.环境适应性和可靠性要求：电路板的环境适应性和可靠性要求是根据实际应用环境和可靠性要求来制定的。
设计时应考虑电路板的工作温度范围、振动和冲击等因素，并采取必要的措施，如选择适应性材料和加强电路板的结构，以提高电路板的可靠性。
PCB电路板PCB设计工艺规范PCB（Printed Circuit Board）是电子电路的重要组成部分，是连接电子元器件的基础。
PCB设计工艺规范是为了确保电路板的质量和可靠性，规范设计人员在设计和制造过程中的操作和要求。
下面将介绍一些常见的PCB设计工艺规范。
1.设计规范-PCB尺寸规范：根据电路板的应用需求，确定最佳的尺寸和形状。
-层压结构规范：根据电路板的复杂度和布线需求，选择适当的层压结构。
-线宽线间规范：根据电流和阻抗需求，确定电路板上的线宽和线间距。
-焊盘规范：确定焊盘的尺寸、形状和间距，以确保焊接质量。
-组件布局规范：合理布置电子元器件，使得信号传输和散热均衡。
2.贴片工艺规范-引脚间距规范：根据元器件的引脚间距，确定元器件的位置和布局。
-焊膏剂规范：选择适当的焊膏剂，并控制其厚度和分布，以确保焊接质量。
-焊接温度规范：根据元器件和焊接材料的要求，确定合适的焊接温度。
-退锡规范：通过合适的退锡工艺，确保焊接点的可靠性和连接性。
3.线路布线规范-信号完整性规范：根据信号传输特性和电磁兼容性要求，确定合适的线路布线规范。
-电源和地线规范：保持电源和地线的稳定性和布线规范，以提供可靠的电源和接地。
-信号层划分规范：根据布线需求和层压结构，确定信号层的划分和连接方式。
4.工艺控制规范-正确的板材选择：根据电路板的应用和环境要求，选择合适的板材。
-禁忌设计规范：避免设计不合理的布线，如绕线锯齿状、封装阻挡焊盘等。
-高速信号特殊处理规范：对于高速信号，需要特殊处理，如规范的阻抗匹配、信号层堆叠等。
-容错性设计规范：在设计过程中考虑到制造过程中的不确定因素，增强电路板的容错性。
5.丝印和标识规范-丝印的位置和内容规范：确定电路板上的标识位置和内容，包括元器件的位置和器件类型。
-标示符规范：标示电路板的版本号、日期、厂家等信息，以便追踪和维护。
PCB设计工艺规范的目的是确保电路板的质量和可靠性，避免在制造和使用过程中的潜在问题。
柔性印制电路板设计规范
一、定义
柔性印制电路板（Flexible Printed Circuit）是一种以薄膜和成膜
的聚酯纤维基材为衬底，在此基材上采用热转印技术和光固化技术制作出
高密度、精密度高的电路的电子产品。
凭借其独特的使用性能，它可用来
替代热敏电路板，折叠印刷电路板，金属硬底的全固态电路板等。
二、原理
FPC原理主要是把铜箔片压在聚酯薄膜上形成一层厚度为25μm-
150μm的，两表面都覆盖有铜线的聚酯薄膜膜层，然后在膜层表面覆盖
层一层热可分解性材料，经加热处理成熔膜，然后将熔膜压到一块模具上，使膜层上的铜线形成图案，经冷却固化，即可完成FPC的制作过程。
三、FPC材料
FPC的衬底材料一般由聚酯薄膜，铜箔片和掩膜材料组成。
（1）聚酯薄膜：FPC的聚酯薄膜分为相对高温型和低温型。
（2）铜箔片：FPC的铜箔片分为热压铜箔和镀铜。
（3）掩膜：FPC的掩模材料一般分为热转印掩模和光敏掩模。
（1）FPC设计时，应根据电路的需要，合理设计板面平面布局。
（2）FPC线路及元件的布局时，应考虑单元尺寸，间距的可制作要
求及电路的稳定性等因素，以确定合理的布局方案。
PCB设计规范范文PCB（Printed Circuit Board）是电子产品中不可或缺的关键组件之一、它承载着电子元件并提供电气连接，为电子设备的正常运行提供支持。
为了确保PCB的正常工作和受到适当的维护，有一套规范和指南来指导PCB的设计和生产。
以下是一些常见的PCB设计规范：1.尺寸规范：PCB的尺寸应根据实际应用需求进行设计，并应考虑到电子产品的外部尺寸要求。
尺寸的准确性对于PCB和组装工艺的成功都至关重要。
2.电气规格：PCB设计应符合应用需求的电气规范。
其中包括电压、电流、频率等参数的限制。
电气规格的合理设计可以确保电路的稳定性、可靠性和性能。
3.材料选用：PCB的材料选择应考虑到产品应用场景和要求，包括高温环境、潮湿环境、抗震性能等。
常见的PCB材料有FR-4、铝基板、陶瓷基板等。
4.敏感电路隔离：PCB设计中敏感电路应与其他电路隔离，以避免相互之间的干扰。
敏感电路包括模拟电路和高频电路。
5.地线规划：良好的地线规划可以降低电路中的噪声和干扰。
地线应尽可能宽，避免共线回流路径，减小回流电流的磁场。
6.线宽距规范：PCB中导线的线宽和间隔距离应根据电流和电压要求设计。
较大的电流需要较宽的线宽，较大的电压需要较大的间距。
7.最小孔径：PCB设计中应注意最小孔径的限制，以确保钻孔的准确性和稳定性。
通常情况下，最小孔径应大于钻头直径的两倍。
8.贴片元件安装规范：PCB设计中应合理安排贴片元件并留出足够的安装空间。
贴片元件的布置应符合组装工艺的要求，并确保元件之间的电气连接。
9.GPIO引脚排列：PCB设计中应按照IC的GPIO引脚功能进行排列。
相同功能的引脚应相邻，以方便信号的连接和布线。
10.PCB标记和标识：PCB设计中应包含元件的标记和标识。
标记包括元件的名称和编号，以方便组装和维护。
11.焊盘设计：PCB设计中应合理设计焊盘，确保良好的焊接质量。
焊盘的尺寸和形状应适应元件的尺寸和引脚间距。
柔性印制电路板设计规范1.基板材料选择：选择适合应用的柔性基板材料，如聚酰亚胺（PI）或聚酰胺（PA）。
这些材料具有良好的耐热性和耐化学性，适合高温和恶劣环境下的应用。
2.线宽和间距：根据电路的要求和制造工艺的限制，确定线宽和间距。
通常，在FPC设计中，线宽和间距比刚性电路板要宽一些，以确保可靠的电气连接。
3.弯曲半径：在设计FPC时，需要考虑到电路板的弯曲性能。
为了避免金属箔层的破裂和损坏，需要设置合适的弯曲半径。
一般来说，弯曲半径应大于电路板厚度的3到5倍。
4.组装和焊接：在设计FPC时，需要考虑到组装和焊接的要求。
为了方便组装，可以在电路板上设置引脚或插座。
对于焊接，可以采用表面贴装技术（SMT）或热压焊接技术，确保焊接的可靠性和一致性。
5.打孔和固定：在FPC设计中，需要考虑到打孔和固定的要求。
为了方便安装和固定电路板，可以在电路板上设置适当的孔和固定孔。
同时，需要确保孔的位置和尺寸与组装设备和固定件相匹配。
6.电磁兼容性（EMC）：在设计FPC时，需要考虑到电磁兼容性的要求。
为了减少电磁干扰和辐射，可以采用屏蔽层、电磁屏蔽材料和地线等措施，确保电路板的EMC性能。
7.测试和可靠性验证：在设计FPC时，需要考虑到测试和可靠性验证的要求。
为了确保电路板的性能和可靠性，可以进行电学测试、可靠性测试和环境试验等。
同时，还可以采用先进的设计和制造工艺，确保电路板的质量和可靠性。
总之，设计FPC时，需要考虑到基板材料选择、线宽和间距、弯曲半径、组装和焊接、打孔和固定、电磁兼容性、测试和可靠性验证等方面的要求。
通过遵循这些规范，可以设计出性能良好、可靠稳定的FPC。
1.1目的规范本公司FPC（柔性线路板）设计标准，提高设计员的设计水平，及工作效率。
1.2 范围适用于本公司FPC（柔性线路板）设计1.3 职责研发部：学习和应用FPC（柔性线路板）设计规范于开发新产品中。
1.4 定义无FPC设计规范与注意事项1FPC机构设计规范1.1LCD与FPC压合处要求如上图所示A：表示FPC成型边到LCD PIN顶端要差0.10mm.B：表示FPC PIN要比LCD压合PIN长0.10-0.20mm.C：此处只给正负0.10mm的公差.D：对位PIN到FPC两侧边不小于0.5mm.E：FPC PIN反面的PI覆盖膜距FPC PIN不小于0.3mm.F：此处只给正负0.20mm的公差.G：如果是FPC 需要从玻璃处弯折或是弯折距离<0.8mm如上图所示：A：双面胶要耐高温,长度最好能和FPC相等.T= 0.05mm.最好是3M厂商生产的,可靠性较好.B：宽度用2.50正负0.30mm的即可.C：FPC出PIN要用月牙边,便于焊接.D：FPC出PIN要有漏锡过孔,孔单边焊盘不小于0.15mm,便于焊接.E：FPC PIN正反面不能相等,要正反面相差0.20-0.30mm,正反面不能出阻焊层.注:此连接方式最终要符合客户要求.1.3FPC与主板插拔处要求(以HIROSE为例)如上图所示：A：此处公差一定要控制在正负0.07mm以内, 重点尺寸.B：此处公差一定控制在正负0.20mm以内.C：此处只给正负0.10mm的公差.D：此处公差一定控制在正负0.20mm以内.E：倒角非常重要,一定要有,否则可能接触不良.F：补强材料要硬,一般用宇部厂商生产的.较软的补强装配时金指会断裂.G：此处厚度在0.19-0.21较好,重点尺寸.注：以上是以HIROSE的连接器为例,具体项目要参考客户连接器规格书.1.4FPC与主板以公母座连接器连接如上图所示：A：焊盘设计以连接器规格说明为准，辅助焊盘不能少。
PCB设计工艺规范一、概述二、布局规范1.PCB布局应符合电信号传输、电源分离和散热等特殊要求。
2.元器件应尽量按照功能分类，并根据其引脚数和电压等级进行合理排布。
3.PCBA板边缘应保留足够的空间用于安装和装配。
4.PCB上应有足够的装配间距，以便于元器件的安装和调试。
5.控制板的高频电路应尽量远离其他板块，减少相互干扰。
三、阻抗控制规范1.对于高频信号线路，应根据信号频率计算并控制阻抗。
2.对于差分信号线，应保持两个信号线的阻抗匹配。
3.PCB的阻状变化应符合信号传输的需求。
4.使用符合工艺要求且稳定的材料和工艺来控制阻抗。
四、封装规范1.元器件在PCB上的封装应符合国际标准，如IPC-7351等。
2.封装的引脚应正确标识，并与器件的引脚一一对应。
3.封装的安装方向应正确且一致。
五、布线规范1.信号线和地线应分开布线，以减少干扰。
2.信号线和电源线应相互垂直布线，以减少串扰。
3.控制板的重要信号线应尽量短且直接。
4.高速布线应使用差分布线技术，减少串扰和信号失真。
六、焊接规范1.针对手焊和自动焊两种焊接方式，设计合适的焊盘和焊垫。
2.焊盘和焊垫应具有合适的大小和间距，以方便焊接操作。
3.焊盘和焊垫的形状、位置和尺寸应符合焊接工艺要求。
七、质量控制规范1.PCB设计应符合ISO9001等国际质量管理体系认证要求。
2.在布局和布线过程中，应预留合适的测试点和测试接口，以便后续的功能测试和故障排除。
3.PCB设计应经过严格的验证和检验，确保电气性能满足要求。
4.PCB制造过程中应严格按照工艺规范进行生产操作，确保产品质量。
八、总结PCB设计工艺规范是保证设计质量和可靠性的重要依据。
遵循规范可以提高设计效率、减少错误和故障，确保PCB制造过程的顺利进行。
通过制定和实施一套完整的工艺规范，可以提高产品的品质水平和竞争力，满足客户的需求和要求。
PCB设计规范)PCB（Printed Circuit Board）布线是电子产品设计中不可或缺的一部分，它将各个电子器件的引脚、导线、电容、电阻等连接在一起，实现电子设备的功能。
为了保证电子产品的性能和可靠性，华为制定了一系列的PCB设计规范和布线规范。
下面将介绍一些常见的规范要求。
1.PCB尺寸和材料-设计的PCB尺寸应该符合产品的外观尺寸要求，并确保容纳所有电子器件和连接线路。
-PCB板材应选择符合产品环境要求的材料，如有特殊要求，应该在设计前与材料供应商进行沟通。
2.PCB层数-PCB的层数应根据产品需求和信号走线的复杂性来决定，一般有单层、双层和多层PCB。
-对于高速数字信号的设计，建议使用多层PCB，以减小信号噪声和射频干扰。
3.信号走线规范-信号走线应遵循短、直、宽的原则，即尽量减少信号线的长度，使其直接连接，并保持足够的走线宽度，以保证信号的传输性能。
-不同信号类型应分开布线，尽量减小不同信号之间的干扰。
-对于高速信号，应采用射频层和地层的屏蔽设计来减小信号噪声。
4.电源和地线规范-电源和地线的布线应尽量短、宽，且通过整个PCB板范围内的大地平面层。
这样可以减小电源和地线的阻抗，提高电流能力和噪声抑制能力。
-电源和地线的走线应尽量避免与其他信号线交叉，以减小互相干扰的可能性。
5.元件布局规范-PCB元件布局应尽量按照信号流向、功率需求、热量分布等进行合理的布局。
-敏感元件和高噪声元件应尽量远离高功率元件和高频元件，以减小干扰。
-元件布局应考虑易维护性，方便组装和检修。
6.符号和标记规范-PCB设计中的各个元件应使用统一的符号表示，以方便工程师的理解和协作。
-PCB上的各个元件和引脚应根据规范进行统一的标记，以便于组装和调试。
7.通孔和过孔规范-PCB设计中的通孔和过孔应符合标准尺寸和位置，并确保与元件引脚的良好连接。
-对于高频和高速信号，应尽量避免使用通孔和过孔，以减小信号的反射和时延。
线路板设计规范1．目的通过规范线路板设计，满足产品认证和其它性能的设计要求，有利于提高车间生产效率，保证产品质量。
2．范围公司所有产品的单面、双面PCB板。
3．基本要求3.1线路板图纸标注计量必须使用公制单位；3.2图纸由开料图、丝印图、印制板图和钻孔图组成一套图纸，图幅A4或A3两种规格；3.3设计的线路板必须是矩形的。
如果一定要用不规则形状，尽量拼成矩形，无用的作为废料。
3.4线路板丝印图中要标注图号和版本号，但不能标注产品型号及商标字母；3.5确定线路板的安装定位尺寸时要优先考虑通用件的选择，如配套有源音箱功放板的通用件支架。
4．细则4.1线路板最大宽度尺寸的限定：受波烽焊接设备导轨最大有效宽度的限制，线路板沿焊接运动方向的最大宽度≤ 300mm；4.2元器件的排放4.2.1所有连接器应尽量放置在线路板的边缘位置。
为了避免线路连接插错，同一块线路板上最好不能出现相同规格的连接器插座；如果一定要出现应设置在相距较远的位置并以连接器的引线长度进行控制不会插错；4.2.2电解电容不可触及发热元器件（如大功率电阻、热敏电阻、散热器、变压器等），一般电解电容与散热元器件的边缘距离要≥6mm。
其它元器件与发热元件的边缘距≥2mm；4.2.3放置保险管座的周围尽量不要放置高位元器件，以便于更换保险管的操作；4.2.4元件摆放可以水平或垂直放置；其中电阻、二极管等可按成型规格水平放置。
4.2.5元器件间的电气间隙和电距离应符合4.8的要求.4.3焊盘孔的确定4.3.1焊盘孔为圆形孔的a）开模冲孔最小焊盘孔直径不小于0.8mm，手钻孔最小直径不小于0.7mm；b）焊盘孔直径统一系列规格为：φ0.7，φ0.8，φ0.9，φ1.0，φ1.2，φ1.4，φ1.6，φ1.8，φ2.0，φ2.2……c）焊盘孔系列规格的取值标准：即焊盘孔直径与入孔异体直径的最大间隙取值范围在0.15mm~0.2mm之间。
4.3.2焊盘孔为矩形孔的a）矩形焊接体最大对边直径≤1.2mm的按4.3.1开圆孔处理；b）矩形焊接体最大对边直径＞1.2mm的，开矩形焊盘孔；焊接体与矩形孔的配合间隙在0.15mm~0.2mm之间。
PCB设计规范参考在进行PCB（Printed Circuit Board，印刷电路板）设计时，遵循一些规范和标准是非常重要的，这有助于确保设计的质量和可靠性。
以下是一些常见的PCB设计规范的参考，以及它们的重要性。
1.尺寸和形状规范：确定PCB的尺寸和形状是设计过程中的首要任务之一、这些规范在很大程度上取决于特定应用的要求。
PCB尺寸和形状的规范有助于确保PCB适应所需的物理空间，并与其他系统组件正确连接。
2.加工工艺规范：合适的PCB加工工艺对于确保PCB的质量和可靠性非常重要。
这些规范包括焊接、制板、压合等方面的要求。
使用符合标准的加工工艺，可以确保PCB在生产过程中不会出现问题，并且能够在长期使用中保持稳定性。
3.电气规范：电气规范指的是关于PCB电路和信号传输的规范。
例如，电源轨迹的宽度、信号差分对距离的要求等。
遵循电气规范可以确保电路的电气性能符合设计要求，并减少电磁干扰和其他信号问题的产生。
4.元件布局规范：正确的元件布局对于PCB性能和可靠性至关重要。
这包括确保元件之间足够的空间，以免相互干扰；布局良好的地平面和电源平面，以提供稳定的地和电源；元件的定位和安装方向等。
5.焊接规范：在PCB制造过程中进行焊接是非常重要的步骤。
合适的焊接规范可以确保焊接质量良好，并减少焊接缺陷的发生。
这包括选择合适的焊接工艺、检查焊接质量、确保焊点间距正确等。
6.外观规范：PCB的外观规范非常重要，特别是对于涉及外部观感的应用。
这包括PCB板表面的丝印、防焊等图案的规范，以及PCB边缘的处理等。
7.补偿规范：在高频电路设计中，必须考虑传输线的补偿。
补偿规范包括考虑传输线的长度和传输速度，以及设计合适的终端匹配电路，以确保信号传输的准确性和稳定性。
8. EMS（Electromagnetic Susceptibility，电磁干扰抗扰度）规范：在电子设备中，电磁干扰是一个常见的问题。
EMS规范涵盖了设计抑制电磁干扰的措施，包括良好的地平面设计、电源线滤波、添加抑制电容等。
PCB板设计规范PCB板设计规范是指在进行PCB（Printed Circuit Board，印刷电路板）设计和制造过程中应遵循的标准和规范。
遵循这些规范可以提高PCB 板的质量、可靠性和性能。
以下是关于PCB板设计规范的一些重要指导原则：1.尺寸和布局规范：-PCB板的尺寸应符合实际使用要求，并遵循制造厂商的规定。
-高速电路和低速电路应尽可能分离布局，以减少干扰和串扰。
-元器件布局应考虑信号路径、热管理和机械支撑等因素。
-必要时应提供地孔或散热垫以提高散热效果。
2.元器件布局规范：-元器件应按照设计要求放置在相应的位置上，并尽量集中布局。
-不同类型的元器件（如模拟和数字电路）应分离布局，以减少相互干扰。
-元器件之间的连接应尽量短且直接，以减少信号传输的延迟和功率损耗。
-高功率元器件和高频元器件应与其他元器件分离，并采取必要的热管理和屏蔽措施。
3.信号完整性规范：-控制线、时钟线和高速信号线应尽可能短，且避免平行走线，以减少串扰和时钟抖动。
-高速信号线应采用阻抗匹配技术，以确保信号的正确传输和减少反射。
-高速差分信号线应保持恒定的差分阻抗，并采用差分匹配技术，以减少干扰和降低功耗。
4.电源和接地规范：-电源线和地线应尽可能粗，以降低电阻和电压降。
-电源和地线应尽量采用平面形式，以减少电磁干扰和提供良好的电源和接地路径。
-多层PCB板应设有专用层用于电源和接地，以提高板层的抗干扰能力和电源噪声的影响。
5.焊接规范：-设计带有相应的焊接垫和焊盘，以便于元器件的焊接和可靠连接。
-焊盘和焊接垫的尺寸应符合元器件和制造工艺的要求，并考虑到热膨胀和热应力等因素。
-导线和焊盘间的间距应符合焊接工艺的要求，以确保焊接质量和可靠性。
6.标记和文档规范：-PCB板应有清晰的标记，包括元器件名称、值和位置、网络名称等。
-为了提供必要的参考和维护，应有详细的PCB设计文档，包括原理图、布线图和尺寸图等。
总的来说，遵循PCB板设计规范可以提高PCB板的可靠性、性能和一致性，减少制造和调试过程中的问题和风险。
PCB线路板设计规范1.尺寸和形状：2.层次结构和层数：根据电路的复杂程度和信号传输要求，选择适当的层数和层次结构设计。
多层线路板可以提高信号的传输速度和抗干扰能力。
3.布局和走线：合理的布局和走线是确保线路板性能稳定和可靠的重要因素。
布局应考虑到信号传输的路径和距离，避免信号串扰和电流回环。
同时，还要合理安排元件的位置，方便组装和维修。
4.电源和地线分布：电源和地线的设计是PCB线路板中最关键和常见的问题。
电源线和地线应尽量短且粗，以降低线路的电阻和电感。
同时，应按照规定的顺序布置和连接电源和地线。
5.信号传输线的匹配和阻抗控制：对于高频信号或差分信号传输线，需要进行信号匹配和阻抗控制。
匹配和阻抗控制可以提高信号传输的质量和稳定性，减少信号的失真和干扰。
6.元件布局和封装选择：合理的元件布局可以减少线路板的面积和线路长度，提高线路板的稳定性和性能。
同时，要选择合适的元件封装，确保元件与线路板之间的连接可靠。
7.温度和热量控制：8.防静电保护：在PCB线路板设计中，要考虑到防静电的问题，以避免静电对元件和电路的损坏。
可以采用电路设计和元件封装等手段来进行防静电保护。
9.标志和标注：在PCB线路板上应标注清晰的标志和标注，以方便组装、维修和调试。
标志和标注应包括线路板的名称、版本号、日期等信息。
10.制造和测试可行性：在设计PCB线路板时，要考虑到制造和测试的可行性。
应选择合适的材料和制造工艺，以确保线路板的质量和可靠性。
同时，要设计适合的测试点和测试方法，方便对线路板进行测试和调试。
总之，PCB线路板设计规范是确保线路板性能和可靠性的基本要求。
根据具体的应用需求和制造工艺，可进一步完善并优化线路板设计规范。
柔性线路板（FPC）压合工艺介绍
2009-05-18 20:47
压合培训教材
1.层压工艺流程:
叠层开模上料闭模预压成型冷却
开模下料检查下工序
2.叠层操作指示:
A.生产前准备好离型膜\钢板\硅胶并用粘尘布或粘尘纸清洁钢板\硅胶\离型膜表面灰尘,杂物等.
B.将离型膜尺寸开好(500m*500m),放置在叠层区备用,且每叠层完一个周期的软板,需备用钢板400块,使生产延续不至于断料.
C.叠层操作时,需双手戴手套或5指戴手指套,严禁裸手接触软板.
D.叠板时先放钢板硅胶离型膜 FPC 离型膜
硅胶钢板.一直按此叠10层(特殊要求除外)
每一层摆放FPC数量以每1PNL板尺寸大小确定一层可摆FPC的数量是多少(板到硅胶四边的距离需保持7cm以上)
摆板时应尽量将FPC摆放于硅胶中央部位,且每块板间距为2cm.
每一层里面摆放FPC的厚度要一致(例如:单面板不可与多层板混放)
每一开口,每一层摆放FPC的图形要一样,且摆放图形的位置和顺序大致相同.
摆放时应将FPC覆膜面或贴补强面朝上.
离型膜要平整覆盖于软板上,不能有折皱和折叠现象.
操作完毕,将叠层好的FPC平放在运输带上,送至下工序.
3.注意事项:
叠层时操作必须戴手套或手指套
叠层前检查钢板是否有凹凸不平,硅胶是否有破损\裂痕\蜂眼.离型膜是否粘有垃圾.无以上不良现象的钢板\硅胶\离型膜方能使用于生产
叠层时摆放FPC的位置及图形需一致
放离型膜时,必须先确认离型膜正反面.确认方法:1.用油性笔在离型膜一角落划一下,如果笔迹很清楚定为反面,不清晰为正面.2.戴白手套触摸离型膜,有一面很光滑可以逻劲的那一面为正面,反之为反面.
4.层压操作指示:
A.流程: 生产流程:退膜前处理贴合压合电镀
层压流程:钻孔贴BS膜过塑压基材沉镀Cu
干膜蚀刻前处理贴膜叠层压合检查
下工序
生产材料配置:
5.工艺说明:
A.叠层:在叠层台面上放一块钢板\硅胶\离型膜\软板\离型膜\ 硅胶\钢板\按此顺序以此类推.叠+层为一个开口
B.上料:由两人站在两侧,前后一起抓住叠好的10层(一个开口)的板,轻轻慢慢地抬起放到压合机前每一个开口的边缘,慢慢地推到模板的正中间.不允许只抓一层钢板或只推一块钢板,防止钢板\硅胶\软板\离型膜错位及滑动.
C.压合:将叠层好的板逐个开口放好后,在机台控制面板上按“闭模”键,模板上开到顶部时,会自动停止并进入预压状态.预压10-15分钟后,须将压力调到所压之型号的工艺参数,详见<压制参数一览表>,此时进入成型压合状态.
D.冷却:当成型压合时间到了之后,就将控制面板上的冷却水开关打开,进水管的四个阀门也打开,以及加热开关关闭.将温度降至80℃以下后方可下料.并将冷却水开关及进水开关全部关闭.加热开关打开升温为下次作好准备.
E.下料:冷却时间足够后,按开模键.压机开始卸压,模板下降到底部时,戴好厚手套,两个人侧分开站好,分别抬出各个开口的10层板.将钢板\硅胶\离型膜一层层掀开,且把钢板\硅胶摆放整齐.废离型膜扔到垃圾桶里.压好的软板用PP膠片隔放好.
6.工艺控制:
A.压合机
在压合之前须检查机器台面是否干净,钢板有无变形,硅胶有无破损,离型膜有无皱折.确认好之后方可生产.
B.烘箱
7.工艺维护、开关机操作和设备维护
A.快压\传压开关机
a.合上电源总开关,将开关拨到“ON”位置.电气柜上电源指示灯亮
b. 选择手动操作,按下闭模按钮.油泵电机运转,闭模指示灯亮.柱塞在液压作用下带动热板上开\合模,继而升压.当液压缸内的液压力升至表下限时,油泵开始工作.至最上限时泵止.从而完成闭模动作.
B.成型结束后,按下开模按钮,电机运转指示灯亮,既开模.当柱塞下降时,撞到触动行开关时,泵停止.
C.加热控制系统
温度控制是数字温度调节器来实现自动检测.目板的温度可以在电气柜上的调节气器读出,下排是设定温度,上
排是实际温度显示.面板上的“OUT/ON键控制加热温度的启动与停止.
D.烘箱\开关机
a.设定温度及时间,然后按下“启动”键加热器开始加热.
b.待加热到设定温度,带上防高温手套,打开烘箱门,把软板放入烘箱内,将烘箱门关上.
c.当设定时间到达时,警报器响.这时只需将“电热”键关上,待温度降到50℃以下,方可将软板取
d.如需重新工作,只要将“电热”键开启即可.
8.检验:
A.压不实:即包封膜压不结实,紧密.
1.线路导体须有0.13mm以上的间距.
2.导体之间的压不实面积超过线距的20%时作返压处理.
3.压不实区域长度超过0.13mm时作返工处理.
B.气泡:即包封与铜箔之间充有空气,形状凸起.
1.气泡长度≥10mm时判定为NG
2.气泡横跨两导体时判定为NG
3.气泡接触处形时判定为NG
C.线路扭曲
1.线路扭曲,扭折现象不允许
D.溢胶:包封膜的胶溢出Cu面
1.溢胶面积≤0.2mm时判定为OK.带孔的焊盘溢胶量≤1/4焊盘面积判定OK.孔边焊盘最小可焊量不小于0.1mm.
E.孔内残胶:不允许孔内有残胶
F.折痕\压痕\压伤(压断线,造成线路受损作报废处理)
a.FPC表面伤痕长度L≥20mm,且深度明显,不允许其它轻微的可通过U A I处理.
G.可靠性能测试:
a.剥离程度测试
b.热冲击性能测试。
