常用绘图工具及其使用方法

常用机械制图手工绘图工具及使用技巧SANY GROUP system office room 【SANYUA16H-常用机械制图手工绘图工具及使用技巧熟练掌握常用的绘图工具使用技巧,对于提高手工绘图的质量和速率有重要意义。

—、常用绘图工具（1）（图板）画图时，需将图纸平铺在图纸上，所以，图板的表面必须平整、光洁、且富有弹性。

图板的左侧边称为导边，必须平直。

常用的图板规格有0号、1号和二号三种。

（2）丁字尺丁字尺主要用于画水平线，它由尺头和尺身组成。

尺头和尺身的连接处必须牢固，尺头的内侧边与尺身的上边（称为工作边）必须垂直。

使用时，用左手扶住尺头，将尺头的内侧边紧贴图板的导边，上下移动丁字尺，自左向右可画出一系列不同位置的水平线，如图1–18a所示。

（3）三角板三角板有45°-90°角和30°-60°-90°角的各一块。

将一块三角板与丁字尺配合使用，自下而上可画出一系列不同位置的直线，如图1-18b所示；还可画与水平线成特殊角度如30°、45°、60°的倾斜线，如图1-18c所示将两快三角板与丁字尺配合使用，可画出与水平线成15°、75°的倾斜线，如图2所示。

两块三角板互相配合使用，可任画已知直线的水平线或垂直线，如图3所示。

图1用丁字尺和三角板画线图2画15度75度斜线图3画已知直线平行线和垂直线二、分规、比例尺(1)分规分规是用来量取尺寸、截取线段、等分线段的工具。

分规的两腿端部有钢针，当两腿合龙时，两针尖应重合于一点，如图4所示。

图5所示为用分规在比例尺上量取尺寸（图5a），然后在线上连续截取等长线段（图5b）的方法若欲将图5c所示的AB线段四等分，可先任凭自测估计，将分规的两针尖开到约为AB/4进行试分，如有剩余（或不足）时，再将针尖间的距离张大（或缩小）e/4，e为剩余或不足量，再进行试分，直到满意为止。

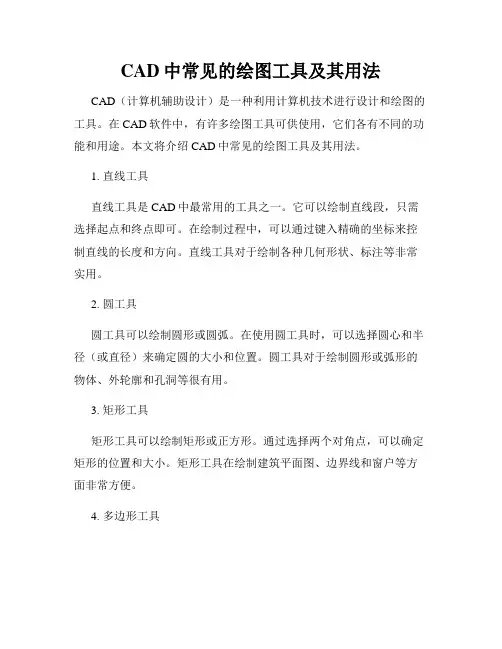

CAD中常见的绘图工具及其用法CAD（计算机辅助设计）是一种利用计算机技术进行设计和绘图的工具。

在CAD软件中，有许多绘图工具可供使用，它们各有不同的功能和用途。

本文将介绍CAD中常见的绘图工具及其用法。

1. 直线工具直线工具是CAD中最常用的工具之一。

它可以绘制直线段，只需选择起点和终点即可。

在绘制过程中，可以通过键入精确的坐标来控制直线的长度和方向。

直线工具对于绘制各种几何形状、标注等非常实用。

2. 圆工具圆工具可以绘制圆形或圆弧。

在使用圆工具时，可以选择圆心和半径（或直径）来确定圆的大小和位置。

圆工具对于绘制圆形或弧形的物体、外轮廓和孔洞等很有用。

3. 矩形工具矩形工具可以绘制矩形或正方形。

通过选择两个对角点，可以确定矩形的位置和大小。

矩形工具在绘制建筑平面图、边界线和窗户等方面非常方便。

4. 多边形工具多边形工具可以绘制具有任意边数的多边形。

在使用多边形工具时，可以选择中心点和半径来确定多边形的大小和位置。

多边形工具对于绘制正多边形、凸轮廓等具有特定形状的物体很有用。

5. 弧工具弧工具可以绘制一段圆弧，可以自定义起点、终点和半径。

弧工具对于绘制圆弧形式的构件、曲线外廓和连接不同形状的路径非常有用。

6. 偏移工具偏移工具可以在已有的图形上创建平行线段或曲线段。

通过选择要偏移的图形和偏移距离，可以很容易地在图形上创建新的轮廓或复制图形。

7. 剖面工具剖面工具可以将三维模型分割成不同的部分，并显示其内部结构。

通过选择想要剖面的几何体和剖面方向，可以观察和检查三维模型的内部细节。

8. 编辑工具编辑工具可以用于修改已有图形的形状和属性。

常见的编辑操作包括移动、旋转、缩放、复制、镜像等。

通过编辑工具，可以轻松地调整和修改CAD图形，以满足设计需求。

9. 标注工具标注工具用于添加文字、尺寸和注释等信息。

通过选择标注工具和相应的图形或对象，可以在CAD图纸上添加标签和说明，以便于理解和使用。

10. 图层工具图层工具用于管理CAD图纸中的图层。

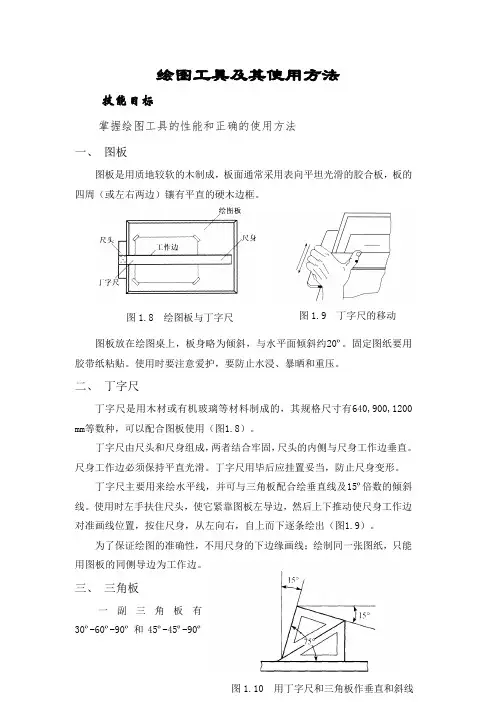

绘图工具及其使用方法技能目标掌握绘图工具的性能和正确的使用方法一、图板图板是用质地较软的木制成，板面通常采用表向平坦光滑的胶合板，板的四周（或左右两边）镶有平直的硬木边框。

图1.8绘图板与丁字尺图1.9 丁字尺的移动图板放在绘图桌上，板身略为倾斜，与水平面倾斜约20º。

固定图纸要用胶带纸粘贴。

使用时要注意爱护，要防止水浸、暴晒和重压。

二、丁字尺丁字尺是用木材或有机玻璃等材料制成的，其规格尺寸有640,900,1200 mm等数种，可以配合图板使用（图1.8）。

丁字尺由尺头和尺身组成，两者结合牢固，尺头的内侧与尺身工作边垂直。

尺身工作边必须保持平直光滑。

丁字尺用毕后应挂置妥当，防止尺身变形。

丁字尺主要用来绘水平线，并可与三角板配合绘垂直线及15º倍数的倾斜线。

使用时左手扶住尺头，使它紧靠图板左导边，然后上下推动使尺身工作边对准画线位置，按住尺身，从左向右，自上而下逐条绘出（图1.9）。

为了保证绘图的准确性，不用尺身的下边缘画线；绘制同一张图纸，只能用图板的同侧导边为工作边。

三、三角板一副三角板有30º-60º-90º和45º-45º-90º两块。

三角板与丁字尺配合使用，可画垂直线和与15 º角成倍角的斜线，如图1.10所示。

绘垂直线时将三角板的一直角边紧靠待画线的右边，另一直角边紧靠丁字尺工作边，然后左手按住尺身和三角板，右手持笔自下而上画线。

同时还可利用两块三角板相互配合对圆周进行4,5,8，12等分，并可画任意斜线的平行线和垂直线。

四、比例尺根据实际需要和图纸大小，可采用比例尺将物体按比例缩小或放大绘成图样。

常见的比例尺为三棱尺，如图1.11所示。

三棱尺上有6种比例刻度，一般分为1 : 100, 1 : 200,1 : 300,1 : 400,1 : 500,1 : 600等。

也有直尺形状的，称为比例直尺，如图1.11所示。

2 讲练结合1-3常用的绘图工具及其使用方法2-1 平面图形的画法多媒体、PPT、作图工具、教材等1、了解常用的绘图工具及其用法；2、通过学习与练习，能基本掌握常用绘图工具的使用方法；3、熟练掌握用三角板、圆规等分线段、圆周和作正多边形等基本作图方法。

三角板、圆规的使用方法；等分圆周和作多边形。

图板和丁字尺及三角板的配合使用无学生习题册P6-71-3 常用的绘图工具及其使用方法一、尺规绘图工具和仪器的用法1、图板和丁字尺------画水平线2、三角板----------15°的倍数角3、圆规圆规用来画圆和圆弧。

分规分规用来截取线段、等分直线或圆周，以及从尺上量取尺寸。

4、铅笔：“B”-------软性铅笔，B前面的数字越大，表示铅芯越软（黑）；“H”------硬性铅笔，H前面的数字越大，表示铅芯越硬（淡）。

2-1 平面图形的画法二、直线段的等分方法：平行线等分线段成比例三、等分圆周作正多边形1、圆的2、4、8等分：三角板和丁字尺配合2、圆的3、6等分-------园的半径一、复习提问 二、导入新课三、新课讲授1、图样的分类2、投影法的分类及其应用场合绘图离不开工具，今天要介绍绘图工具及其使用，重点放在使用上。

绘图速度的快慢、图画质量的高低，在很大程度上决定于是否能采用正确的绘图方法和按正确的工作程序，自如地运用各种绘图工具绘制几何图形。

1-3 常用的绘图工具及其使用方法一、尺规绘图工具和仪器的用法 1、图板和丁字尺2、三角板3、圆规和分规（1）圆规圆规用来画圆和圆弧。

（2）分规分规用来截取线段、等分直线或圆周，以及从尺上量取尺寸。

4、铅笔绘图铅笔用“B”和“H”代表铅芯的软硬程度。

“B”表示软性铅笔，B 前面的数字越大，表示铅芯越软（黑）；“H”表示硬性铅笔，H 前面的数字越大，表示铅芯越硬（淡）。

2-1 平面图形的画法将已知线段AB分成5等分对比分析四、课堂练习五、课堂小结二、直线段的等分画图步骤：1、过A或B画人一条射线AC2、在AC上以5个单位长度3、连接5C，过1、2、3、4作5C平行线三、等分圆周作正多边形1、园的2、4、8等分：三角板和丁字尺配合2、园的3、6等分1、直线段的7等分2、画一个正六边形1、熟练使用绘图工具是提高绘图质量和效率的基保证；掌握，对提高绘图速度和图面质量十分重要。

1 .常用绘图工具与使用--针管笔针管笔又称绘图墨水笔，是专门用于绘制墨线线条图的工具，可画出精确的且具有相同宽度的线条。

针管笔的针管管径的大小决定所绘线条的宽窄。

针管笔有不同粗细，其针管管径有从0.1-1．2mm的各种不同规格，在设计制图中至少应备有细、中、粗三种不同粗细的针管笔。

使用针管笔时应注意：(1)绘制线条时，针管笔身应尽量保持与纸面垂直，以保证画出粗细均匀一致的线条。

(2)针管笔作图顺序应依照先上后下、先左后右、先曲后直、先细后粗的原则，运笔速度及用力应均匀、平稳(图)。

(3)用较粗的针管笔作图时，落笔及收笔均不应有停顿。

(4)针管笔除用来作直线段外，还可以借助圆规的附件和圆规连接起来作圆周线或圆弧线。

(5)平时宜正确使用和保养针管笔，以保证针管笔有良好的工作状态及较长的使用寿命。

针管笔在不使用时应随时套上笔帽，以免针尖墨水干结，并应定时清洗针管笔，以保持用笔流畅。

2. 圆规圆规为画圆及画圆周线的工具。

其形状不一，通常有大、小两类。

圆规中一侧是固定针脚，另一侧是可以装铅笔及直线笔的活动脚。

另外，有画较小半径圆的弹簧圆规及小圈圆规(或称点圆规)。

弹簧圆规的规脚间有控制规脚宽度的调节螺丝，以便于量取半径，使其所能画圆的大小受到限制；小圈圆规是专门用来作半径很小的圆及圆弧的工具。

使用圆规时应注意：(1)在画圆时，应使针尖固定在圆心上，尽量不使圆心扩大，而影响到作图的准确度(图)。

(2)在画圆时，应依顺时针方向旋转，规身略可前倾。

(3)画大圆时，针尖与铅笔尖要垂直于纸面。

(4)画过大的圆时，需另加圆规套杆进行作图，以保证作图的准确性。

(5)画同心圆时，应遵循先画小圆再画大圆的次序。

(6)如遇直线与圆弧相连时，应遵循先画圆弧后画直线的次序。

(7)圆及圆弧线应一次画完。

分规分规是用来截取线段、量取尺寸和等分直线或圆弧线的工具。

分规有普通分规和弹簧分规两种。

分规的两侧规脚均为针脚。

(1)量取等分线时，应使两个针尖准确落在线条上，不得错开。

图工具及仪器的使用--制图的基本知识绘图时不仅需要一套绘图工具和仪器，而且还应正确地使用和维护，这样才能发挥它们的作用，保证绘图质量，提高绘图效率。

下面简要介绍几种常用的绘图工具。

1.绘图工具常用的手工绘图仪器及工具：图板、丁字尺、三角板、比例尺、圆规、分规、曲线板、铅笔等。

1.1铅笔绘图是采用绘图铅笔（图1-6）。

铅笔端部的标号如B、HB、2H等，用以表明铅芯的软硬。

H前的数字数值越大，铅芯越硬；B前的数字的数值越大，铅芯越软。

常用的绘图铅笔其硬度一般为B~H；通常打底稿时选用HB~H；写字时选用HB；加深时选用HB~B；加深圆弧时，圆规用铅芯可选B。

削铅笔时应从无标记的一端开始，以便保留标记，识别铅芯硬度。

铅芯露出的长度一般以10cm左右为宜。

图1-6 绘图铅笔<1.2图板图板为矩形木板，图纸用胶带纸固定其上，侧面为引导丁字尺移动导边。

使用时必须维护板面平坦，导边平直，不使其受潮、受热，避免磕碰（图1-7）。

图1-7 图板和丁字尺的使用1.3丁字尺丁字尺由尺身与尺头相互固定在一起，呈"丁"字形。

它主要用于画水平线和做三角板移动的导边。

使用时，尺头必须紧靠图板的左侧边。

画水平线时铅笔沿尺身的工作边自左向右移动，同时铅笔与前进方向成75°左右的科角，如图1-7所示。

1.4三角板一副三角板是两块分别具有45 °及30 °、60°的直角三角形透明板。

三角板经常与丁字尺配合使用，以绘制垂直线、与水平线成15°倍角的倾斜线，以及它们的平行线，如图1-15所示。

两块三角板配合使用时，也可绘制其它角度的垂直和平行线，如图1-8所示。

图1-8 丁字尺和三角板的使用1.15曲线板曲线板用于描绘非圆曲线，如图1-9所示。

图1-9 曲线板用法作图时，首先徒手将一系列点依次连接成一光滑曲线（图1-9，b）。

然后从曲线的一端开始，在曲线板上找出与该曲线吻合的一段，如图1-9（c）中1、2、3、4、5点，并用铅笔沿曲线板将该段曲线加深，但不一次描完，留余少许，待再次与曲线板吻合后描深（如图1-9（d）中的4、5、6），以免各段衔接处不够光滑。

第一章制图的基本知识第一节 绘图工具和仪器的使用方法一、图板、丁字尺、三角板图板用作画图时的垫板，要求表面平坦光洁；又因它的左边用作导边，所以左边必须平直。

丁字尺是画水平线的长尺。

丁字尺由尺头和尺身组成，画图时，应使尺头靠着图板左侧的导边。

画水平线必须自左向右画，如图1—1所示。

图1—1 图板和丁字尺一副三角板有两块，一块是45°三角板，另一块是30°和60°三角板。

除了直接用它图1—2 用两块三角板配合画线二、圆规和分规（一）圆规圆规用来画圆和圆弧。

圆规的一个脚上装有钢针，称为针脚，用来定圆心；另一个脚可装铅芯，称为笔脚。

在使用前应先调整针脚，使针尖略长于铅芯，如图1—3所示。

笔脚上的铅芯应削成楔形，以便画出粗细均匀的圆弧。

1图1—3 分规和圆规图1—4圆规的使用（二）分规分规用来等分和量取线段的。

分规两脚的针尖在并拢后，应能对齐，如图1—3所示。

三、曲线板曲线板是用来绘制非圆曲线的。

首先要定出曲线上足够数量的点，再徒手用铅笔轻轻地将各点光滑地连接起来，然后选择曲线板上曲率与之相吻合的部分分段画出各段曲线。

注意5图1—5用曲线板作图四、铅笔常用绘图铅笔的铅芯按软硬程度的不同分别以字母B、H前的数值表示。

字母B前的数字越大表示铅芯越软，字母H前的数字越大表示铅芯越硬。

标号HB表示铅芯软硬适中。

画图时，通常用H或2H铅笔画底稿；用B或HB铅笔加粗加深全图；写字时用HB铅笔。

图样上的线条应清晰光滑，色泽均匀，用铅笔绘图时，用力要均匀。

用锥形笔芯的铅笔画长线时要经常转动笔杆，使图线粗细均匀。

画线时铅笔与尺身之间应该没有空隙，笔身可向走笔方向倾斜约60°，如图1—2所示。

五、其他常用绘图工具工程中常用的绘图工具还有：比例尺、模板等。

作图时，为方便尺寸换算，将常用比例按照标准的尺寸刻度换算为缩小比例刻度或放大比例刻度刻在尺上，具有此类刻度的尺称为比例尺。

当确定了某一比例后，不需要计算，可直接按照尺面所刻的数值，截取或读出实际线段在比例尺上所反映的长度。
