常用机械制图手工绘图工具及使用技巧

机械图纸作为加工生产的依据，对于加工起着重要的指导作用。

在生产中，常见的机械制图，分为软件绘图与尺规绘图两种。

尺规绘图一般会使用到丁字尺、三角板、比例尺、分规、圆规、铅笔等等。

根据不同的绘图要求使用不同的工具，可以有效提高机械制图的准确度与效率。

那么，机械加工制图中常用的绘制工具。

1、图板图板在制图中主要是为了铺放纸张用的，为了固定纸张，避免产品移动而导致尺寸出现误差。

图板需要保持平整、光滑、干燥，平时使用图板的时候，要注意对图板的边做好保护，防止图板受潮。

2、丁字尺丁字尺主要的用途是为了绘制直线的，在使用的时候需要保持丁字尺的头部垂直，紧贴图板的工作边。

3、三角板三角板一般会有45度和60度两种，这两种角度进行配合可以画出15度，也可以用两个三角板绘制出垂直线和平行线。

4、比例尺比例尺用来做量取工具，它不可以用来划线。

在比例尺不同的侧面，有不同比例的刻度可以方便画出不同比例的直线。

5、绘图仪器（1）分规：这种工具是用来等分线段和在尺子上量取尺寸的工具，使用两个针尖要保持对齐。

（2）圆规：这种工作主要用来画圆或者圆弧，钢针分为支承尖与普通尖，画圆的时候应该用用支承尖，避免因为针尖插入图板过深。

圆规的铅芯用比画直线的铅芯要软，画圆时要匀速，并向运动方向稍微倾斜，以减少画圆阻力。

画小圆可以用弹簧圆规和点化规。

6、曲线板曲线板主要用来画非圆曲线的工具，它的轮廓线是由不同的曲率半径曲线组成。

在画图的时候，要先找出来曲线上的点，再徒手用铅笔将其连接起来。

为了让曲线保持光滑，最好每次有4个点与曲线吻合先画1到3，再画3到4，最后得出光滑的曲线。

7、钢直尺这里说的钢直尺，就是我们生活中常见的那种量度尺。

钢直尺作为普遍的测绘工具可以用在多个方面。

不过钢直尺的测量结果有一定的误差，因为它只可以精确都毫米，其刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较大。

常用机械制图手工绘图工具及使用技巧SANY GROUP system office room 【SANYUA16H-常用机械制图手工绘图工具及使用技巧熟练掌握常用的绘图工具使用技巧,对于提高手工绘图的质量和速率有重要意义。

—、常用绘图工具（1）（图板）画图时，需将图纸平铺在图纸上，所以，图板的表面必须平整、光洁、且富有弹性。

图板的左侧边称为导边，必须平直。

常用的图板规格有0号、1号和二号三种。

（2）丁字尺丁字尺主要用于画水平线，它由尺头和尺身组成。

尺头和尺身的连接处必须牢固，尺头的内侧边与尺身的上边（称为工作边）必须垂直。

使用时，用左手扶住尺头，将尺头的内侧边紧贴图板的导边，上下移动丁字尺，自左向右可画出一系列不同位置的水平线，如图1–18a所示。

（3）三角板三角板有45°-90°角和30°-60°-90°角的各一块。

将一块三角板与丁字尺配合使用，自下而上可画出一系列不同位置的直线，如图1-18b所示；还可画与水平线成特殊角度如30°、45°、60°的倾斜线，如图1-18c所示将两快三角板与丁字尺配合使用，可画出与水平线成15°、75°的倾斜线，如图2所示。

两块三角板互相配合使用，可任画已知直线的水平线或垂直线，如图3所示。

图1用丁字尺和三角板画线图2画15度75度斜线图3画已知直线平行线和垂直线二、分规、比例尺(1)分规分规是用来量取尺寸、截取线段、等分线段的工具。

分规的两腿端部有钢针，当两腿合龙时，两针尖应重合于一点，如图4所示。

图5所示为用分规在比例尺上量取尺寸（图5a），然后在线上连续截取等长线段（图5b）的方法若欲将图5c所示的AB线段四等分，可先任凭自测估计，将分规的两针尖开到约为AB/4进行试分，如有剩余（或不足）时，再将针尖间的距离张大（或缩小）e/4，e为剩余或不足量，再进行试分，直到满意为止。

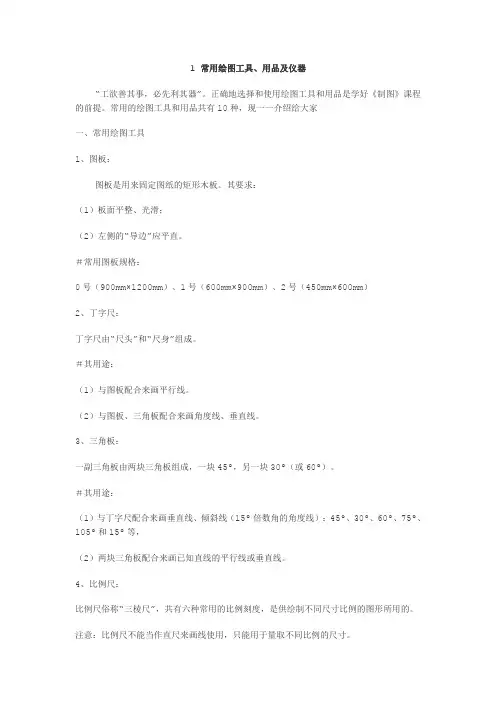

1 常用绘图工具、用品及仪器“工欲善其事，必先利其器”。

正确地选择和使用绘图工具和用品是学好《制图》课程的前提。

常用的绘图工具和用品共有10种，现一一介绍给大家一、常用绘图工具1、图板：图板是用来固定图纸的矩形木板。

其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。

＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2、丁字尺：丁字尺由“尺头”和“尺身”组成。

＃其用途：（1）与图板配合来画平行线。

（2）与图板、三角板配合来画角度线、垂直线。

3、三角板：一副三角板由两块三角板组成，一块45º，另一块30º（或60º）。

＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15º倍数角的角度线）：45º、30º、60º、75º、105º和15º等，（2）两块三角板配合来画已知直线的平行线或垂直线。

4、比例尺：比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。

注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。

5、曲线板：曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。

其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）。

（2）两段之间应有重复。

二、常用的绘图用品1、铅笔：铅笔分：硬、中、软三种。

其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。

其中：6H为最硬，HB为中等硬度，6B为最软。

铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）。

（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。

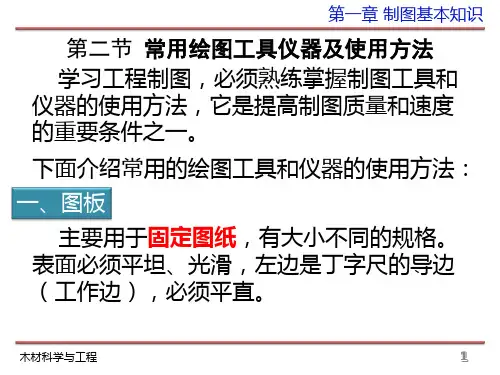

制图的基本知识和技能第一节常用的绘图工具用品及其用法要提高手工绘图的质量和速度，必须正确熟练地使用各种绘图工具和用品。

本节主要介绍常用的手工绘图工具、用品及其用法。

一、图板图板是用来铺放、固定图纸并进行绘图的（图1-1）。

板面要平整、光滑，左侧为工作边（又叫导边），必须光滑、平直。

使用时，要注板面和工作边完好不受损，防止受潮和受热。

二、丁字尺丁字尺由尺头和尺身两部分构成，如图1-1所示，它主要用来画水平线。

使用时，左手扶住尺头，并使尺头工作边紧靠图板工作边，上下移动到画线位置(图1-2a)，然后将左手移到画线部位压住尺身，右手握笔，沿丁字尺工作边自左向右画水平线(图1-2b)。

禁止直接用丁字尺画铅垂线，也不能用尺身下缘画水平线。

用完要将丁字尺挂起，以免变形、跌坏或踩断。

三、三角板三角板与丁字尺配合，可以画水平线的垂直线，如图1-3所示。

画线时，三角板的一直角边靠紧丁字尺尺身工作边，另一直角边置于左侧，左右移动三角板至画线位置，左手按住丁字尺和三角板，右手握笔，自下而上沿三角板左边画垂直线。

三角板与丁字尺或直尺配合使用，可画与水平线成15。

倍数角的斜线，如图1-4所示。

两块三角板配合，还可以画任意已知直线的平行线或垂直线，如图1-5所示。

四、圆规圆规用来画圆和圆弧。

它的一条腿上装有钢针，另一条腿上可换装三种插脚和接长杆，其构造和附件如图1-6所示。

画圆前，应将插脚上的铅芯削好，将钢针有台肩的一端朝下，并使台肩面与铅芯尖端平齐，如图1-7所示。

画圆时，应将钢针尖对准圆心(可借助左手食指)，并扎入图板，右手捏住圆规头部手柄，按顺时针方向画圆，并向前进方向稍微倾斜，画小圆时，圆规两脚应向里弯曲(图1-8a);画较大圆时，应调整钢针与铅芯插脚，保持与纸面垂直(图1-8b);画大圆时，应接上接长杆(图1-8c)。

五、分规分规用来量取尺寸和截取、等分线段。

当两腿并拢时，两针尖应会合于一点。

分规的开合，用一只手控制(图1-9a)，若截取若干等长线段时，应以分规的两腿针尖交替作为旋转申心，沿给出的直线连续截取(图1-9b)。

常用机械制图手工绘图工具及使用技巧标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII常用机械制图手工绘图工具及使用技巧熟练掌握常用的绘图工具使用技巧,对于提高手工绘图的质量和速率有重要意义。

—、常用绘图工具（1）（图板）画图时，需将图纸平铺在图纸上，所以，图板的表面必须平整、光洁、且富有弹性。

图板的左侧边称为导边，必须平直。

常用的图板规格有0号、1号和二号三种。

（2）丁字尺丁字尺主要用于画水平线，它由尺头和尺身组成。

尺头和尺身的连接处必须牢固，尺头的内侧边与尺身的上边（称为工作边）必须垂直。

使用时，用左手扶住尺头，将尺头的内侧边紧贴图板的导边，上下移动丁字尺，自左向右可画出一系列不同位置的水平线，如图1 – 18a所示。

（3）三角板三角板有45°- 90°角和30°- 60°- 90°角的各一块。

将一块三角板与丁字尺配合使用，自下而上可画出一系列不同位置的直线，如图1-18b所示；还可画与水平线成特殊角度如30°、45°、60°的倾斜线，如图1-18c所示将两快三角板与丁字尺配合使用，可画出与水平线成15°、75°的倾斜线，如图2所示。

两块三角板互相配合使用，可任画已知直线的水平线或垂直线，如图3所示。

图1 用丁字尺和三角板画线图2 画15度 75度斜线图3 画已知直线平行线和垂直线二、分规、比例尺(1) 分规分规是用来量取尺寸、截取线段、等分线段的工具。

分规的两腿端部有钢针，当两腿合龙时，两针尖应重合于一点，如图4所示。

图5所示为用分规在比例尺上量取尺寸（图5a），然后在线上连续截取等长线段（图5b）的方法若欲将图5c所示的AB线段四等分，可先任凭自测估计，将分规的两针尖开到约为AB/4进行试分，如有剩余（或不足）时，再将针尖间的距离张大（或缩小）e/4，e 为剩余或不足量，再进行试分，直到满意为止。
