一个完整的真空系统的组成

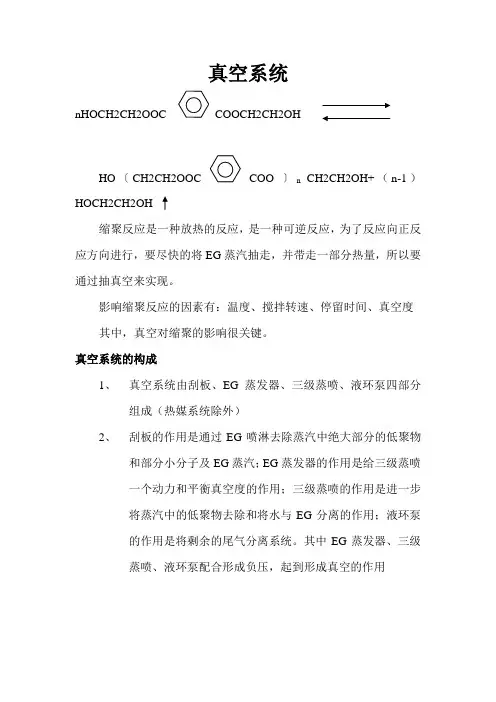

真空系统
nHOCH2CH2OOC COOCH2CH2OH
HO〔CH2CH2OOC COO 〕n CH2CH2OH+（n-1）HOCH2CH2OH
缩聚反应是一种放热的反应，是一种可逆反应，为了反应向正反应方向进行，要尽快的将EG蒸汽抽走，并带走一部分热量，所以要通过抽真空来实现。

影响缩聚反应的因素有：温度、搅拌转速、停留时间、真空度其中，真空对缩聚的影响很关键。

真空系统的构成
1、真空系统由刮板、EG蒸发器、三级蒸喷、液环泵四部分
组成（热媒系统除外）
2、刮板的作用是通过EG喷淋去除蒸汽中绝大部分的低聚物
和部分小分子及EG蒸汽；EG蒸发器的作用是给三级蒸喷
一个动力和平衡真空度的作用；三级蒸喷的作用是进一步
将蒸汽中的低聚物去除和将水与EG分离的作用；液环泵
的作用是将剩余的尾气分离系统。

其中EG蒸发器、三级
蒸喷、液环泵配合形成负压，起到形成真空的作用
真空系统的作用
将缩聚反应中生成的EG和一些化合物抽离系统，使反应向正反应进行，使基础切片粘度达到所需值。

影响真空系统的因素
1、刮板喷淋EG的流量、水含量、温度
2、三级蒸喷EG的流量、水含量、温度
3、EG蒸汽的压力
4、系统堵塞
5、系统密封性差
6、液环泵的负压能力
7、气动阀故障。

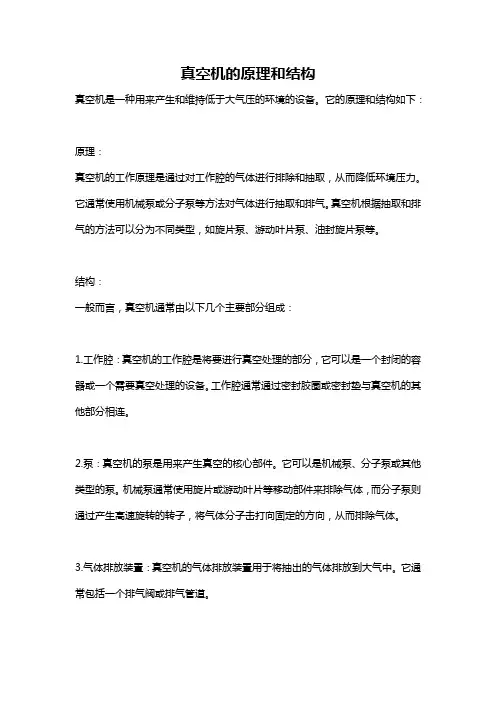

真空机的原理和结构
真空机是一种用来产生和维持低于大气压的环境的设备。

它的原理和结构如下：
原理：
真空机的工作原理是通过对工作腔的气体进行排除和抽取，从而降低环境压力。

它通常使用机械泵或分子泵等方法对气体进行抽取和排气。

真空机根据抽取和排气的方法可以分为不同类型，如旋片泵、游动叶片泵、油封旋片泵等。

结构：
一般而言，真空机通常由以下几个主要部分组成：
1.工作腔：真空机的工作腔是将要进行真空处理的部分，它可以是一个封闭的容器或一个需要真空处理的设备。

工作腔通常通过密封胶圈或密封垫与真空机的其他部分相连。

2.泵：真空机的泵是用来产生真空的核心部件。

它可以是机械泵、分子泵或其他类型的泵。

机械泵通常使用旋片或游动叶片等移动部件来排除气体，而分子泵则通过产生高速旋转的转子，将气体分子击打向固定的方向，从而排除气体。

3.气体排放装置：真空机的气体排放装置用于将抽出的气体排放到大气中。

它通常包括一个排气阀或排气管道。

4.控制系统：真空机通常配备一个控制系统，用于控制泵的运行和真空度的监测。

控制系统可以调节泵的工作频率和开关，以实现所需的真空处理效果。

总体来说，真空机的工作原理是通过排除和抽取气体来降低环境压力，其结构主要包括工作腔、泵、气体排放装置和控制系统等部分。

不同类型的真空机可以根据具体需要进行选择和配置。

真空系统使用过程及注意事项天津大学天波科技公司灌封机事业部在环氧树脂真空浇注系统中，真空系统作为独立的子系统，在整个设备中起关键作用。

为了使真空系统正常、高效的发挥作用，以顺利完成环氧树脂浇注工作，以下是真空系统的使用过程和注意事项的一些说明。

1．真空系统组成本系统组成主要由2XT系列旋片真空泵、电磁放气阀、冷凝过滤器、手动截止阀门、放气阀、园盘真空表、真空规管、波纹管、管路以及循环水泵、冷却水箱、水路阀门可移动底盘等部分组成。

2．操作程序1．开始抽空前，首先关闭手动放气阀和BQ25手动球阀。

2．启动ISG20-110循环水泵，向2XT-30和φ250mm冷凝过滤器供给冷却水，冷却水系统ISG20-110循环水泵吸入口的水路阀门要处于常开状态，冷凝过滤器出水口接2XT-30真空泵进水口，真空泵出水口连接水箱上部回水口。

3．启动2XT-30旋片真空泵，根据工艺要求，打开BQ25手动球阀对物料脱气罐进行抽气。

4．停止工作时，首先关闭BQ25手动球阀和DN50手动蝶阀，然后停止真空泵和循环水泵。

5．当脱气罐需要恢复常压时，可打开的手动放气阀，使混料罐恢复到大气压力。

在两个混料罐中只有一个罐需要恢复常压而另一混料罐尚工作在真空状态时，应关闭泵口阀门即需维持真空的混料罐的真空阀门，待另一罐放气完成再抽到一定真空后，再打开需维持真空的混料罐的阀门。

3．注意事项1．真空度低，抽空时间明显增长：1.1检查各连接处密封圈是否损坏，如有损坏及时更换。

1.2检查各系统漏气率，在真空状态下对于系统容积为V[m3]，压力为P1（Pa）的情况下，经过时间t（s）后压力升高到P2（Pa）时，系统的漏气率Q为：Q=(P2-P1)•V/t [Pa.m3/s]当漏气率Q较要求值增大时，就应对系统各部分进行检漏，并排除漏气源。

1.3于1.41.541．2．更换芯子内部的陶瓷管，将新的陶瓷管φ8-10用筛子筛选，除掉粉碎部分后，放入锂基润滑脂中煮沸10-15分钟取出，将粘在表面上的油除净并冷却到常温再使用。

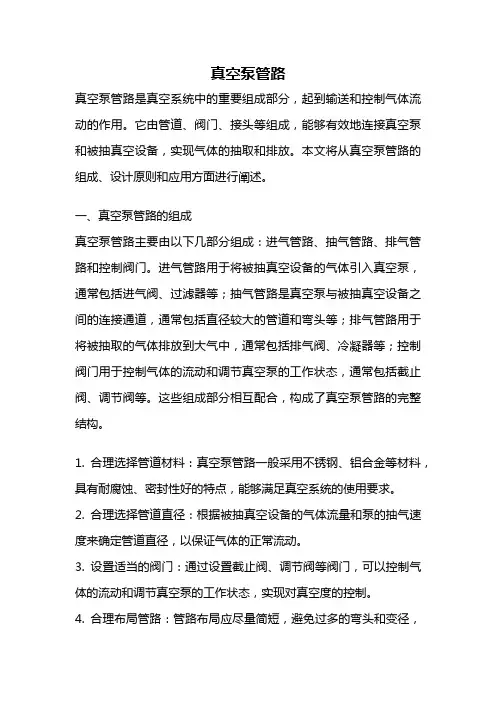

真空泵管路真空泵管路是真空系统中的重要组成部分，起到输送和控制气体流动的作用。

它由管道、阀门、接头等组成，能够有效地连接真空泵和被抽真空设备，实现气体的抽取和排放。

本文将从真空泵管路的组成、设计原则和应用方面进行阐述。

一、真空泵管路的组成真空泵管路主要由以下几部分组成：进气管路、抽气管路、排气管路和控制阀门。

进气管路用于将被抽真空设备的气体引入真空泵，通常包括进气阀、过滤器等；抽气管路是真空泵与被抽真空设备之间的连接通道，通常包括直径较大的管道和弯头等；排气管路用于将被抽取的气体排放到大气中，通常包括排气阀、冷凝器等；控制阀门用于控制气体的流动和调节真空泵的工作状态，通常包括截止阀、调节阀等。

这些组成部分相互配合，构成了真空泵管路的完整结构。

1. 合理选择管道材料：真空泵管路一般采用不锈钢、铝合金等材料，具有耐腐蚀、密封性好的特点，能够满足真空系统的使用要求。

2. 合理选择管道直径：根据被抽真空设备的气体流量和泵的抽气速度来确定管道直径，以保证气体的正常流动。

3. 设置适当的阀门：通过设置截止阀、调节阀等阀门，可以控制气体的流动和调节真空泵的工作状态，实现对真空度的控制。

4. 合理布局管路：管路布局应尽量简短，避免过多的弯头和变径，以减小气体的阻力和压降。

5. 设置合适的附件：根据需要，可以在管路中设置冷凝器、过滤器等附件，以提高系统的效率和稳定性。

三、真空泵管路的应用真空泵管路广泛应用于各个领域的真空系统中。

以下是几个常见的应用场景：1. 实验室：在化学实验室、物理实验室等科研场所中，真空泵管路常用于抽取反应容器中的气体，以提供良好的实验条件。

2. 工业生产：在半导体制造、光伏产业等工业生产过程中，真空泵管路被广泛应用于真空薄膜沉积、真空干燥等工艺中，提供所需的真空环境。

3. 医疗设备：在医疗设备中，真空泵管路常用于抽取体内气体，如吸引器、负压引流装置等，用于病人的治疗和护理。

4. 航天航空：在航天器、飞机等航空领域，真空泵管路被用于模拟真空环境、提供液体供应等。

SMC 真空系统SMC 真空系统1·系统概述1·1 系统定义SMC 真空系统是一种专为工业应用而设计和制造的真空设备，旨在实现高效的真空处理和控制。

1·2 系统组成SMC 真空系统由以下几个主要组件组成：1·2·1 真空泵：负责产生和维持所需真空度的装置。

1·2·2 阀门：用于调节真空系统中气体的流动。

1·2·3 传感器：用于监测真空度和其他相关参数。

1·2·4 控制器和仪表：用于控制和监测系统的运转状态。

1·2·5 管道和接头：连接各个组件并确保气体的有效流动。

2·系统安装与调试2·1 设备准备2·1·1 确定系统安装位置和布局。

2·1·2 检查设备和零部件是否完好。

2·1·3 准备所需的安装工具和材料。

2·2 安装步骤2·2·1 安装真空泵和阀门。

2·2·2 连接管道和接头。

2·2·3 安装传感器和控制器。

2·2·4 连接电源线和通信线缆。

2·2·5 进行系统的初步调试。

3·系统操作与维护3·1 系统启动和停止3·1·1 启动系统：按照指示，逐次启动真空泵、控制器和其他组件。

3·1·2 停止系统：按照指示，逐次停止各个组件，确保系统安全关闭。

3·2 真空度控制3·2·1 设置真空度目标值。

3·2·2 调节阀门和真空泵的运行状态以控制真空度。

3·2·3 监测真空度，并及时采取相应措施保持真空度稳定。

3·3 维护与保养3·3·1 定期检查和清洁系统组件。

真空机器的几种结构
1. 单级真空系统
单级真空系统是最基本的真空机器结构。

它由一个真空室和一台抽气机组成。

真空室是一个密封容器,内部需要保持较低的气压。

抽气机用于抽出真空室内的气体,降低室内压力。

这种结构简单,成本较低,适用于对真空度要求不太高的场合。

2. 多级真空系统
对于需要更高真空度的应用,通常采用多级真空系统。

它由若干个串联的真空室和多台不同种类的抽气机组成。

第一级抽气机将真空室抽至中真空状态,后级抽气机(如分子泵、离子泵等)则进一步将真空室抽至高真空或超高真空状态。

多级真空系统能够获得很高的真空度,但结构相对复杂,成本较高。

3. 差动抽气系统
差动抽气系统通常用于需要将样品或物品从大气压引入高真空环境的场合。

它由一个低真空室、一个高真空室和两台不同种类的抽气机构成。

低真空室先被抽至中真空状态,然后高真空室被抽至所需的高真空度。

样品通过低真空室逐步进入高真空室,从而避免了直接从大气压进入高真空环境所可能带来的污染问题。

4. 集成真空系统
集成真空系统将真空室、抽气机、控制系统、测量仪表等多个部件集成在一个机箱内,形成一个独立的真空设备。

这种结构紧凑、操作
方便,常用于生产线或实验室等场合。

根据不同的应用需求,集成真空系统可以采用单级或多级的设计。
