真空机的原理和结构
真空机是一种用来产生和维持低于大气压的环境的设备。
它的原理和结构如下：
原理：
真空机的工作原理是通过对工作腔的气体进行排除和抽取，从而降低环境压力。
它通常使用机械泵或分子泵等方法对气体进行抽取和排气。
真空机根据抽取和排气的方法可以分为不同类型，如旋片泵、游动叶片泵、油封旋片泵等。
结构：
一般而言，真空机通常由以下几个主要部分组成：
1.工作腔：真空机的工作腔是将要进行真空处理的部分，它可以是一个封闭的容器或一个需要真空处理的设备。
工作腔通常通过密封胶圈或密封垫与真空机的其他部分相连。
2.泵：真空机的泵是用来产生真空的核心部件。
它可以是机械泵、分子泵或其他类型的泵。
机械泵通常使用旋片或游动叶片等移动部件来排除气体，而分子泵则通过产生高速旋转的转子，将气体分子击打向固定的方向，从而排除气体。
3.气体排放装置：真空机的气体排放装置用于将抽出的气体排放到大气中。
它通常包括一个排气阀或排气管道。
4.控制系统：真空机通常配备一个控制系统，用于控制泵的运行和真空度的监测。
控制系统可以调节泵的工作频率和开关，以实现所需的真空处理效果。
总体来说，真空机的工作原理是通过排除和抽取气体来降低环境压力，其结构主要包括工作腔、泵、气体排放装置和控制系统等部分。
不同类型的真空机可以根据具体需要进行选择和配置。

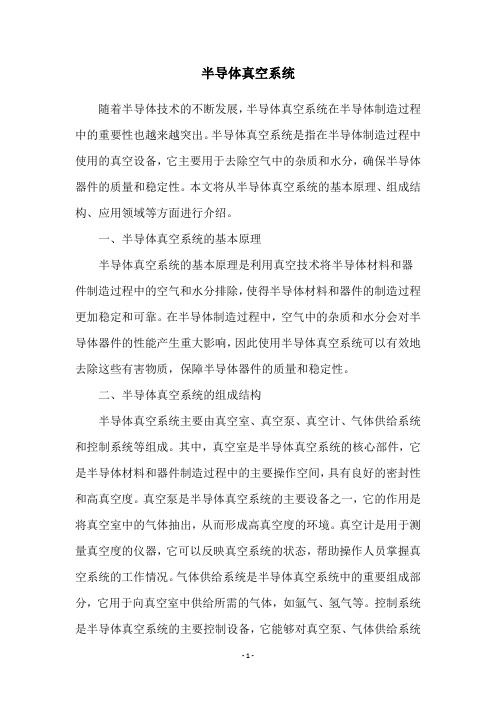

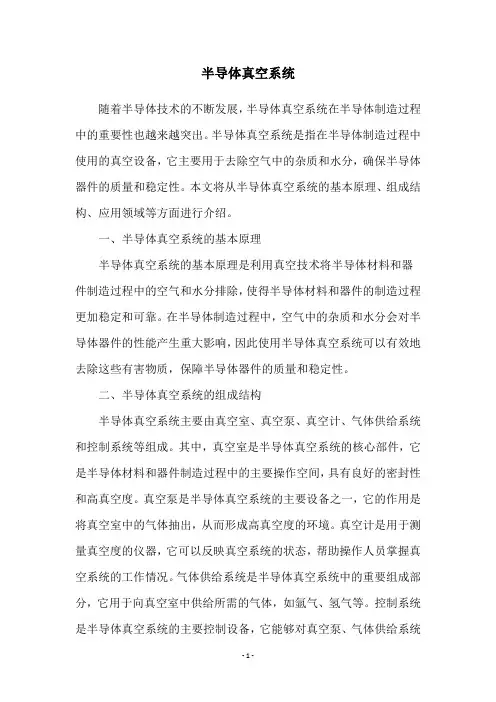

半导体真空系统随着半导体技术的不断发展，半导体真空系统在半导体制造过程中的重要性也越来越突出。
半导体真空系统是指在半导体制造过程中使用的真空设备，它主要用于去除空气中的杂质和水分，确保半导体器件的质量和稳定性。
本文将从半导体真空系统的基本原理、组成结构、应用领域等方面进行介绍。
一、半导体真空系统的基本原理半导体真空系统的基本原理是利用真空技术将半导体材料和器件制造过程中的空气和水分排除，使得半导体材料和器件的制造过程更加稳定和可靠。
在半导体制造过程中，空气中的杂质和水分会对半导体器件的性能产生重大影响，因此使用半导体真空系统可以有效地去除这些有害物质，保障半导体器件的质量和稳定性。
二、半导体真空系统的组成结构半导体真空系统主要由真空室、真空泵、真空计、气体供给系统和控制系统等组成。
其中，真空室是半导体真空系统的核心部件，它是半导体材料和器件制造过程中的主要操作空间，具有良好的密封性和高真空度。
真空泵是半导体真空系统的主要设备之一，它的作用是将真空室中的气体抽出，从而形成高真空度的环境。
真空计是用于测量真空度的仪器，它可以反映真空系统的状态，帮助操作人员掌握真空系统的工作情况。
气体供给系统是半导体真空系统中的重要组成部分，它用于向真空室中供给所需的气体，如氩气、氢气等。
控制系统是半导体真空系统的主要控制设备，它能够对真空泵、气体供给系统等进行自动控制和调节，从而保证半导体制造过程的稳定性和可靠性。
三、半导体真空系统的应用领域半导体真空系统广泛应用于半导体器件的制造过程中，如晶体管、集成电路、太阳能电池等。
在这些制造过程中，半导体真空系统能够有效地去除空气中的杂质和水分，从而保证半导体器件的质量和稳定性。
此外，半导体真空系统还可以应用于其他领域，如真空冷却、真空热处理、真空焊接等，具有广泛的应用前景。
四、半导体真空系统的发展趋势随着半导体技术的不断发展，半导体真空系统也在不断完善和更新。
未来，半导体真空系统将会更加智能化和自动化，通过先进的传感器和控制技术，实现对真空系统的实时监测和控制。
气动真空系统介绍及应用（二）引言概述：气动真空系统是一种通过气压差实现吸引物体或产生真空环境的系统。
它在工业生产过程中起着重要的作用，广泛应用于各个领域。
本文将介绍气动真空系统的工作原理、组成结构、操作流程以及应用案例。
正文：一、工作原理1.1 负压原理：介绍气动真空系统通过减小一侧气压来产生负压的基本原理。
1.2 气动吸盘原理：说明气动真空系统中气动吸盘如何利用负压力将物体吸附的工作原理。
1.3 定向控制原理：介绍气动真空系统中的定向控制部件如何通过控制气体流向来实现吸盘的开关和吸放操作。
二、组成结构2.1 气源装置：介绍气动真空系统中的压缩机和气缸等气源装置的作用和结构。
2.2 气动执行器：阐述气动真空系统中的气动执行器如吸盘、气缸等的结构和功能。
2.3 控制系统：说明气动真空系统中的控制系统如定向控制阀、压力开关等的作用和原理。
三、操作流程3.1 吸附操作：说明气动真空系统在吸附物体时的操作流程，包括气缸伸出、吸盘接触、负压产生等。
3.2 放置操作：介绍气动真空系统在将物体放置到目标位置时的操作流程，包括气缸缩回、吸盘脱离、正压释放等。
四、应用案例4.1 自动化装配：阐述气动真空系统在自动化装配线上的应用，如对小零件的吸附、定位等操作。
4.2 搬运输送：介绍气动真空系统在搬运输送物料过程中的应用，如对轻型板件的吸附和转运等。
4.3 输送包装：说明气动真空系统在包装行业中的应用，如对纸箱的吸附、封口等操作。
五、总结通过对气动真空系统的介绍，我们了解到它的工作原理、组成结构和操作流程。
同时，它在自动化装配、搬运输送和包装等领域有着广泛的应用。
随着工业生产的不断发展，气动真空系统的应用将会越来越广泛，为我们的生产带来更多的便利和效益。
真空机器的几种结构
1. 单级真空系统
单级真空系统是最基本的真空机器结构。
它由一个真空室和一台抽气机组成。
真空室是一个密封容器,内部需要保持较低的气压。
抽气机用于抽出真空室内的气体,降低室内压力。
这种结构简单,成本较低,适用于对真空度要求不太高的场合。
2. 多级真空系统
对于需要更高真空度的应用,通常采用多级真空系统。
它由若干个串联的真空室和多台不同种类的抽气机组成。
第一级抽气机将真空室抽至中真空状态,后级抽气机(如分子泵、离子泵等)则进一步将真空室抽至高真空或超高真空状态。
多级真空系统能够获得很高的真空度,但结构相对复杂,成本较高。
3. 差动抽气系统
差动抽气系统通常用于需要将样品或物品从大气压引入高真空环境的场合。
它由一个低真空室、一个高真空室和两台不同种类的抽气机构成。
低真空室先被抽至中真空状态,然后高真空室被抽至所需的高真空度。
样品通过低真空室逐步进入高真空室,从而避免了直接从大气压进入高真空环境所可能带来的污染问题。
4. 集成真空系统
集成真空系统将真空室、抽气机、控制系统、测量仪表等多个部件集成在一个机箱内,形成一个独立的真空设备。
这种结构紧凑、操作
方便,常用于生产线或实验室等场合。
根据不同的应用需求,集成真空系统可以采用单级或多级的设计。

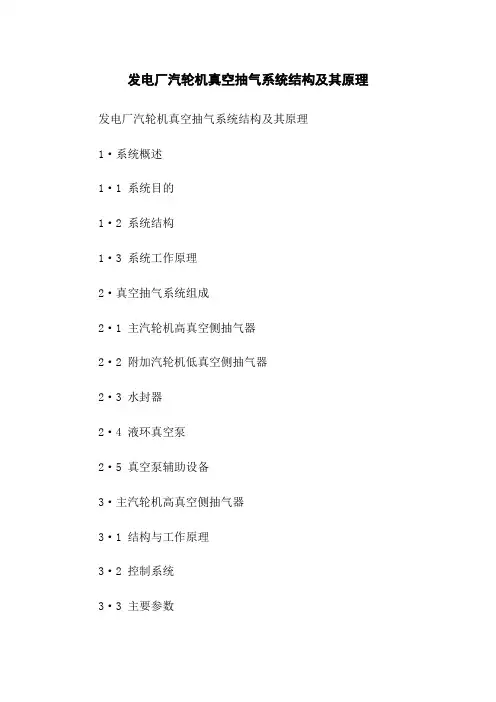

发电厂汽轮机真空抽气系统结构及其原理发电厂汽轮机真空抽气系统结构及其原理1·系统概述1·1 系统目的1·2 系统结构1·3 系统工作原理2·真空抽气系统组成2·1 主汽轮机高真空侧抽气器2·2 附加汽轮机低真空侧抽气器2·3 水封器2·4 液环真空泵2·5 真空泵辅助设备3·主汽轮机高真空侧抽气器3·1 结构与工作原理3·2 控制系统3·3 主要参数4·附加汽轮机低真空侧抽气器4·1 结构与工作原理4·2 控制系统4·3 主要参数5·水封器5·1 结构与工作原理5·2 控制系统5·3 主要参数6·液环真空泵6·1 结构与工作原理6·2 控制系统6·3 主要参数7·真空泵辅助设备7·1 冷却系统7·2 清洗系统7·3 润滑系统8·附件本文档涉及附件详见附件清单。
9·法律名词及注释9·1 根据《电力行业安全生产条例》：电力设施的安全生产是指电力工作单位和从事电力生产经营活动的其他单位、个人，以电力生产活动为主要内容，遵守法律、法规、规章、标准和工作制度，采取必要的技术、管理、技术措施，保障电力设施的安全运行、保护工作人员的生命财产安全，预防、减少和消除电力设施事故、灾难性事故。
9·2 根据《电力设备保护管理办法》：电力设备保护作为电力企业重要的安全保障措施，是通过规范、系统地运用各种技术手段，对电力设备及其运行参数进行监测、控制和调整，预防或减轻设备的事故故障，提高设备的可靠性和安全性，延长设备的使用寿命，保护设备和人员安全的综合管理措施。
9·3 根据《电力系统自动化装置安全运行管理规定》：电力系统自动化装置安全运行管理是指在电力系统自动化装置的建设、运行中，采取一系列管理措施，确保自动化装置的可靠运行和使用安全。
发电厂汽轮机真空抽气系统结构及其原理发电厂汽轮机真空抽气系统结构及其原理1、引言1.1 背景在发电厂汽轮机运行过程中，汽轮机排汽需要通过真空抽气系统来维持负压状态，以提高汽轮机的效率和性能。
1.2 目的本文旨在介绍发电厂汽轮机真空抽气系统的结构和工作原理，以便于了解其在汽轮机运行中的重要作用。
2、系统结构2.1 主要部件真空抽气系统由以下主要部件组成：2.1.1 真空泵2.1.2 抽气冷凝器2.1.3 真空容器2.1.4 动力装置2.1.5 控制系统2.2 系统流程真空抽气系统的工作流程如下：2.2.1 真空泵抽气2.2.2 气体冷凝2.2.3 真空容器储存2.2.4 控制系统调节3、系统原理3.1 真空泵原理真空泵通过机械或液体封闭工作原理，来抽取系统中的空气和蒸汽，形成负压状态，以满足汽轮机运行过程中排气要求。
3.2 抽气冷凝器原理抽气冷凝器通过将从真空泵中抽出的气体冷却凝结，以降低气体的压力和温度，进一步增强系统的负压效果。
3.3 真空容器原理真空容器作为储存空气和蒸汽的设备，能够维持系统的稳定性，并提供一定的缓冲能力，以满足汽轮机不同工况的需求。
3.4 控制系统原理控制系统通过监测和控制真空抽气系统的工作参数，如压力、温度和流量等，来保证系统的正常运行和稳定性。
附件：附件1：发电厂汽轮机真空抽气系统结构图附件2：真空抽气系统工作流程图法律名词及注释：1、汽轮机：也称为蒸汽轮机，是一种利用蒸汽压力产生机械能的设备。
2、发电厂：指发电设备和厂房等组成的生产电力的场所。
3、真空泵：一种用于抽取气体和蒸汽的设备，能够产生负压状态。
4、抽气冷凝器：用于将气体冷却凝结，降低气体的压力和温度的设备。
5、真空容器：一种储存空气和蒸汽的设备，用于维持系统的稳定性。
6、动力装置：提供真空抽气系统运行所需的动力来源，如电机等。
7、控制系统：用于监测和控制真空抽气系统的设备和程序，以保证系统的正常运行和稳定性。

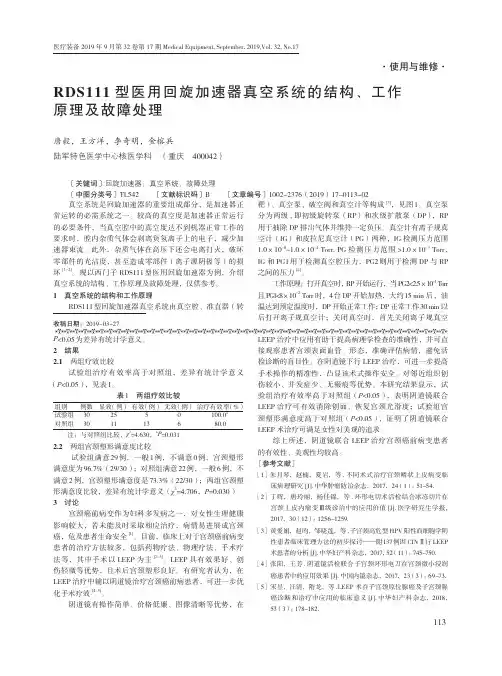

P<0.05为差异有统计学意义。
2 结果2.1 两组疗效比较试验组治疗有效率高于对照组，差异有统计学意义（P<0.05），见表1。
表1 两组疗效比较组别例数显效（例）有效（例）无效（例）治疗有效率（%）试验组302550100.0a对照组3011136 80.0注：与对照组比较，χ2=4.630，a P=0.0312.2 两组宫颈塑形满意度比较试验组满意29例，一般1例，不满意0例，宫颈塑形满意度为96.7%（29/30）；对照组满意22例，一般6例，不满意2例，宫颈塑形满意度是73.3%（22/30）；两组宫颈塑形满意度比较，差异有统计学意义（χ2=4.706，P=0.030）3 讨论宫颈癌前病变作为妇科多发病之一，对女性生理健康影响较大，若未能及时采取相应治疗，病情易进展成宫颈癌，危及患者生命安全[1]。
目前，临床上对于宫颈癌前病变患者的治疗方法较多，包括药物疗法、物理疗法、手术疗法等，其中手术以LEEP为主[2-3]。
LEEP具有效果好、创伤轻微等优势，且术后宫颈塑形良好。
有研究者认为，在LEEP治疗中辅以阴道镜治疗宫颈癌前病患者，可进一步优化手术疗效[4-5]。
阴道镜有操作简单、价格低廉、图像清晰等优势，在LEEP治疗中应用有助于提高病理学检查的准确性，并可直接观察患者宫颈表面血管、形态，准确评估病情，避免活检诊断的盲目性。
在阴道镜下行LEEP治疗，可进一步提高手术操作的精准性，凸显该术式操作安全、对邻近组织创伤较小、并发症少、无瘢痕等优势。
本研究结果显示，试验组治疗有效率高于对照组（P<0.05），表明阴道镜联合LEEP治疗可有效消除创面、恢复宫颈光滑度；试验组宫颈塑形满意度高于对照组（P<0.05），证明了阴道镜联合LEEP术治疗可满足女性对美观的追求。
综上所述，阴道镜联合LEEP治疗宫颈癌前病变患者的有效性、美观性均较高。
［参考文献］［1］朱月琴，赵楠，夏岩，等.不同术式治疗宫颈鳞状上皮病变临床病理研究[J].中华肿瘤防治杂志，2017，24（1）：51-54.［2］丁晖，唐玲丽，杨佳锦，等.环形电切术活检结合冰冻切片在宫颈上皮内瘤变Ⅲ级诊治中的应用价值[J].医学研究生学报，2017，30（12）：1256-1259.［3］黄爱娟，赵昀，邹晓莲，等.子宫颈高危型HPV阳性而细胞学阴性患者临床管理方法的初步探讨——附137例因CINⅡ行LEEP 术患者的分析[J].中华妇产科杂志，2017， 52（11）：745-750.［4］张阳，王芳.阴道镜活检联合子宫颈环形电刀在宫颈微小浸润癌患者中的应用效果[J].中国内镜杂志，2017，23（3）：69-73.［5］宋昱，汪清，隋龙，等.LEEP术在子宫颈原位腺癌及子宫颈腺癌诊断和治疗中应用的临床意义[J].中华妇产科杂志，2018，53（3）：178-182.真空系统是回旋加速器的重要组成部分，是加速器正常运转的必需系统之一。
烟叶真空回潮用真空系统简介及对比1、真空泵分类：2、真空泵的工作范围3、常见真空系统的组成注：在烟叶真空回潮领域，上世纪90年代初期到2013年以前真空系统多以多级串联式蒸汽喷射泵组出现,一般为二级、三级串联结构，特殊应用需要进一步提高工作真空时也有四级或五级串联结构，由于蒸汽喷射泵结构简单无运动构件，运行可靠，经多级串联后真空度高、在4000Pa～13.3Pa真空度下具有其它真空泵无可比拟的大抽气能力，工作压力范围宽且能直接排入大气，深受设备厂家和用户的喜爱，其中巩义市建设机械制造有限公司的三级四段式蒸汽喷射真空系统最为节能高效，被全国用户广泛采用，市场覆盖率达到80%以上。
2013年起，随着国家发改委《关于加大工作力度确保实现2013年节能减排目标任务的通知》的发布，《通知》要求，以节能减排倒逼产业转型和发展方式加快转变，下更大决心，用更大气力，采取更加有力的政策措施，确保2013年全国单位国内生产总值能耗下降3.7%以上，面对新的目标和任务，国家局要求坚持以提高经济增长的质量和效益为中心，认真贯彻落实行业“十二五”节能减排工作纲要和目标，着力推进绿色发展、循环发展、低碳发展，加强全过程节约管理，大幅降低能源消耗强度，扎实推进节能减排工作深入开展，加上受全国范围的各行业节能减排热潮的影响，烟叶真空回潮抽真空系统也被深度挖潜，逐步出现了部分采用机械式水环泵（液环真空泵）、水喷射泵、螺杆泵、罗茨泵（主要作为多级串联系统的主泵使用，工作到真空回潮的工作真空）等以单泵或组合形式部分或全部替代多级串联式蒸汽喷射系统的系统结构，其主要原理是利用这些泵在粗真空下的大抽气量优势，或者结合蒸汽喷射泵高真空下的高抽气速率，组成不同的抽真空系统，大幅度降低原系统的蒸汽能耗，甚至取消蒸汽喷射完全采用机械式抽空，达到节能降耗的特点，其中巩义市建设机械制造有限公司的节能型汽、机联合真空回潮系统仍然是市场占有率最大的，改造或新装近80台套，使用稳定可靠，用户反映良好。
真空系统设计(1)第八讲：真空系统设计王继常(东北大学)一、真空系统的组成真空应用设备种类繁多，但无论何种真空应用设备都有一套排除被抽容器内气体的抽气系统，以便在真空容器内获得所需要的真空条件。
举例来说：一个真空处理用的容器，用管道和阀门将它与真空泵连接起来，当真空泵对容器进行抽空时，容器上要有真空测量装置，这就构成了一个最简单的真空抽气系统(如图1)。
图1所示的最简单的真空系统只能在被抽容器内获得低真空范围内的真空度，当需要获得高真空范围内的真空度时，通常在图1所示的真空系统中串联一个高真空泵。
当串联一个高真空泵之后，通常要在高真空泵的入口和出口分别加上阀门，以便高真空泵能单独保持真空。
如果所串联的高真空泵是一个油扩散泵，为了防止大量的油蒸气返流进入被抽容器，通常在油扩散泵的入口加一个捕集器——水冷障板(如图2所示)。
根据要求，还可以在管路中加上除尘器、真空继电器规头、真空软连接管道、真空泵入口放气阀等等，这样就构成了一个较完善的高真空系统。
凡是由两个以上真空泵串联组成的真空系统，通常都把抽低真空的泵叫做它上一级高真空泵的前级泵(或称前置泵)，而最高一级的真空泵叫做该真空系统的主泵，即它是最主要的泵，被抽容器中的极限真空度和工作真空度就由主泵确定。
被抽容器出口到主泵入口之间的管路称为高真空管路，主泵入口处的阀门称为主阀。
通常前级泵又兼作予真空抽气泵。
被抽容器到予抽泵之间的管路称为予真空管路，该管路上的阀门称为予真空管道阀。
主泵出口到前级泵入口之间的管路称为前级管道，该管路上的阀门称为前级管道阀，而软连接管道是为了隔离前级泵的振动而设置的。
总起来说，一个较完善的真空系统由下列元件组成：1．抽气设备：例如各种真空泵；2．真空阀门；3．连接管道；4．真空测量装置：例如真空压力表、各种规管；5．其它元件：例如捕集器、除尘器、真空继电器规头、储气罐等。
那么，究竟什么是真空系统?用一句话来概括，就是：用来获得有特定要求的真空度的抽气系统。
