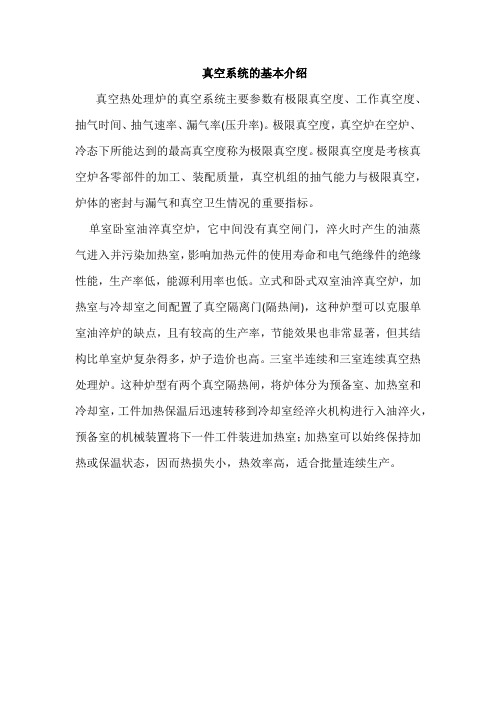

真空系统的基本介绍
真空热处理炉的真空系统主要参数有极限真空度、工作真空度、抽气时间、抽气速率、漏气率(压升率)。
极限真空度,真空炉在空炉、冷态下所能达到的最高真空度称为极限真空度。
极限真空度是考核真空炉各零部件的加工、装配质量,真空机组的抽气能力与极限真空,炉体的密封与漏气和真空卫生情况的重要指标。
单室卧室油淬真空炉,它中间没有真空闸门,淬火时产生的油蒸气进入并污染加热室,影响加热元件的使用寿命和电气绝缘件的绝缘性能,生产率低,能源利用率也低。
立式和卧式双室油淬真空炉,加热室与冷却室之间配置了真空隔离门(隔热闸),这种炉型可以克服单室油淬炉的缺点,且有较高的生产率,节能效果也非常显著,但其结构比单室炉复杂得多,炉子造价也高。
三室半连续和三室连续真空热处理炉。
这种炉型有两个真空隔热闸,将炉体分为预备室、加热室和冷却室,工件加热保温后迅速转移到冷却室经淬火机构进行入油淬火,预备室的机械装置将下一件工件装进加热室;加热室可以始终保持加热或保温状态,因而热损失小,热效率高,适合批量连续生产。
真空系统操作手册摘要:本文档旨在提供针对真空系统的操作指南。
真空系统是许多工业和科研领域中常见的系统。
正确操作真空系统至关重要,以确保系统的性能和安全性。
本手册将介绍真空系统的基本原理、操作步骤和常见故障排除方法。
第一部分:引言1.1 目的本操作手册旨在帮助用户理解和正确操作真空系统,以确保系统的安全性和性能。
1.2 读者对象本手册适用于那些需要使用真空系统的工程师、研究人员和操作人员。
1.3 背景知识读者应具备一定的真空知识和操作经验,包括真空度、真空泵和真空封接等基本概念。
第二部分:真空系统基础知识2.1 真空概念和单位介绍真空的基本概念和常用的真空单位,如Torr、Pa、mbar等。
2.2 真空系统组成介绍真空系统的基本组成部分,包括真空泵、真空容器、真空管道等。
第三部分:真空系统操作步骤3.1 准备工作准备操作所需的材料,包括真空泵、真空度测量仪器、气体供应等。
3.2 打开真空系统按照正确的顺序打开真空系统中的各个组件,并确保安全操作。
3.3 真空抽取启动真空泵,抽取系统中的气体,使系统达到所需的真空度。
3.4 真空度测量使用适当的真空度测量仪器,对系统的真空度进行测量和监测。
3.5 操作系统操作所需的附加设备和工具,如加热器、阀门等。
3.6 关闭系统按照正确的顺序关闭系统中的各个组件,包括真空泵和其他附加设备。
第四部分:真空系统故障排除方法4.1 常见故障列举常见的真空系统故障情况,如泵故障、泄露等。
4.2 故障排除步骤针对每一种故障情况,提供相应的排除步骤和建议。
第五部分:安全注意事项5.1 真空系统安全性强调真空系统操作时的安全性要求,如穿戴个人防护装备、遵循操作规程等。
5.2 真空系统维护介绍定期维护真空系统的必要性和方法,包括清洁、润滑等。
结论:通过本操作手册,读者可以全面了解真空系统的基本原理、操作步骤和故障排除方法。
正确操作真空系统对于保证系统的性能和安全性至关重要。
本手册旨在帮助读者提高对真空系统操作的理解和技能,并最大限度地减少故障发生的可能性。
真空系统特点和原理什么是真空系统?真空系统指的是在一个封闭的设备中,通过吸气装置将其中的气体抽出,使得设备内部压力低于大气压的一种工艺。
真空技术在许多领域中起着重要的作用,比如电子学、化学、材料科学等。
在电子学领域中,真空技术可用于制备集成电路、真空管、显示器等器件,同时还可用于飞行器、地下管道等设备的维护和测试。
特点1. 稳定性真空系统可以在非常稳定的环境下工作。
由于内部压力较低,因此可以避免许多热扰动和气动扰动。
这意味着在真空环境中,实验和测试结果非常准确。
2. 洁净在真空系统中,几乎没有任何气体和其他成分,因此可以避免许多杂质和污染物对实验和测试结果的干扰,使得实验数据更准确。
另外,在真空环境下,材料受到的氧化和腐蚀也大大降低,可以延长设备寿命。
3. 透明度真空环境对于电子束和光线具有很好的透明度,这使得在真空环境下进行的实验和测试能够获得更清晰和可靠的结果。
4. 可调性真空系统可以根据不同需求进行调整,比如通过控制内部压力,可以在不同的真空下进行实验和测试。
原理真空系统的原理基于“气体流动动力学”和“分子动力学”等理论,主要分为两个步骤:1. 抽气抽气装置通过机械或者电子的方式,可以将设备内包含的气体抽出,形成低压和高真空区域。
在真空板中,可以使用各种设计的吸气装置,如机械泵、扩散泵、离子泵、涡流泵等。
其中,在低真空区域下(几千帕到几十帕),常使用机械泵,高真空区(1×10(-1)帕到1×10(-5)帕)则使用扩散泵等。
在超高真空区域(1×10^(-5)帕及以下),则需要使用离子泵和涡流泵等。
2. 测量和控制一旦设备中的气体被抽出,真空系统的下一步是测量和控制设备内的压力。
为了保持内部压力达到所需水平,通常需要在真空系统中加入排气阀和调压阀等器件。
这些器件通过对真空系统的气体流量进行控制来保持内部压力。
结论真空技术在现代科学中起着非常重要的作用。
通过抽取气体并控制压力,真空系统可以提供一个干净,稳定和透明的实验环境,而这些特点不仅使得许多领域的实验更加准确和可靠,也使得许多现代技术得以应用和发展。

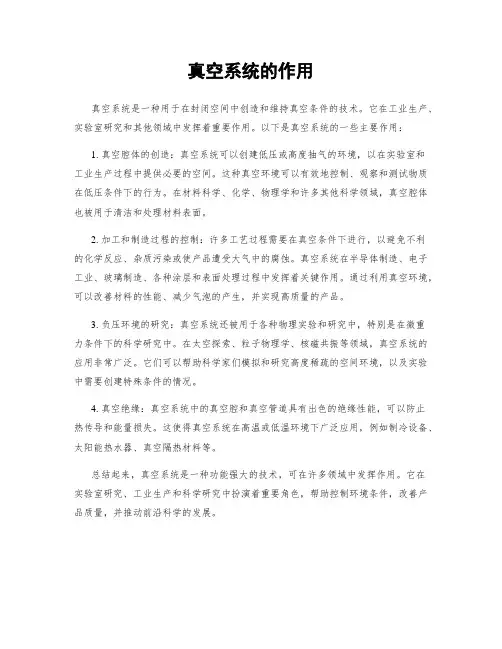

真空系统的作用
真空系统是一种用于在封闭空间中创造和维持真空条件的技术。
它在工业生产、实验室研究和其他领域中发挥着重要作用。
以下是真空系统的一些主要作用:
1. 真空腔体的创造:真空系统可以创建低压或高度抽气的环境,以在实验室和
工业生产过程中提供必要的空间。
这种真空环境可以有效地控制、观察和测试物质在低压条件下的行为。
在材料科学、化学、物理学和许多其他科学领域,真空腔体也被用于清洁和处理材料表面。
2. 加工和制造过程的控制:许多工艺过程需要在真空条件下进行,以避免不利
的化学反应、杂质污染或使产品遭受大气中的腐蚀。
真空系统在半导体制造、电子工业、玻璃制造、各种涂层和表面处理过程中发挥着关键作用。
通过利用真空环境,可以改善材料的性能、减少气泡的产生,并实现高质量的产品。
3. 负压环境的研究:真空系统还被用于各种物理实验和研究中,特别是在微重
力条件下的科学研究中。
在太空探索、粒子物理学、核磁共振等领域,真空系统的应用非常广泛。
它们可以帮助科学家们模拟和研究高度稀疏的空间环境,以及实验中需要创建特殊条件的情况。
4. 真空绝缘:真空系统中的真空腔和真空管道具有出色的绝缘性能,可以防止
热传导和能量损失。
这使得真空系统在高温或低温环境下广泛应用,例如制冷设备、太阳能热水器、真空隔热材料等。
总结起来,真空系统是一种功能强大的技术,可在许多领域中发挥作用。
它在
实验室研究、工业生产和科学研究中扮演着重要角色,帮助控制环境条件,改善产品质量,并推动前沿科学的发展。

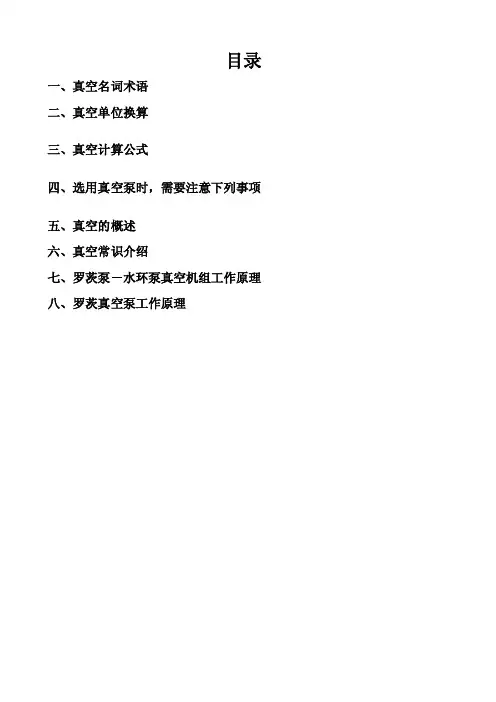

目录一、真空名词术语二、真空单位换算三、真空计算公式四、选用真空泵时,需要注意下列事项五、真空的概述六、真空常识介绍七、罗茨泵-水环泵真空机组工作原理八、罗茨真空泵工作原理一、真空名词术语1、真空的定义真空系统指低于该地区大气压的稀簿气体状态2、真空度处于真空状态下的气体稀簿程度,通常用“真空度高”和“真空度低”来表示。
真空度高表示真空度“好”的意思,真空度低表示真空度“差”的意思。
3、真空度单位通常用托(Torr)为单位,近年国际上取用帕(Pa)作为单位。
1托=1/760大气压=1毫米汞柱4、托与帕的转换1托=133.322帕或1帕=7.5³10-3托5、平均自由程作无规则热运动的气体粒子,相继两次碰撞所飞越的平均距离,用符号“λ”表示。
6、流量单位时间流过任意截面的气体量,符号用“Q”表示,单位为帕²升/秒(Pa²L/s)或托²升/秒(Torr²L/s)。
7、流导表示真空管道通过气体的能力。
单位为升/秒(L/s),在稳定状态下,管道流导等于管道流量除以管道两端压强差。
符号记作“U”。
U=Q/(P2- P1)8、压力或压强气体分子作用于容器壁的单位面积上的力,用“P”表示。
9、标准大气压压强为每平方厘米101325达因的气压,符号:(Atm)。
10、极限真空真空容器经充分抽气后,稳定在某一真空度,此真空度称为极限真空。
通常真空容器须经12小时炼气,再经12小时抽真空,最后一个小时每隔10分钟测量一次,取其10次的平均值为极限真空值。
11、抽气速率在一定的压强和温度下,单位时间内由泵进气口处抽走的气体称为抽气速率,简称抽速。
即S p=Q/(P-P0)12、热偶真空计利用热电偶的电势与加热元件的温度有关,元件的温度又与气体的热传导有关的原理来测量真空度的真空计。
13、电离真空计(又收热阴极电离计)由筒状收集极,栅网和位于栅网中心的灯丝构成,筒状收集极在栅网外面。
