施工测量平面控制网方案施工测量平面控制网是指在施工现场建立一枚固定的平面空间，用于测量和定位施工区域内的各种坐标点和线路，以确保施工质量和准确度。
下面是一个施工测量平面控制网的方案，包括测量的方法、仪器设备和数据处理等方面。
一、测量方法：1.自由测量法：在平面上选择若干个控制点，通过测量这些控制点之间的距离和角度，来确定其他需要测量的点的坐标位置。
2.直接测量法：使用全站仪等测量仪器，直接测量各个点的坐标位置。
3.网测量法：在施工区域内建立一定数量的测量控制点，利用测量仪器测量各个控制点之间的距离和方位角，以及各个控制点与被测点之间的距离和方位角，来确定被测点的坐标位置。
二、仪器设备：1.全站仪：用于进行直接测量，可以同时测量坐标、距离和角度。
具有高精度、高效率和自动计算等功能。
2.经纬仪：用于进行方位角的测量，能够准确测量点的方向和角度。
3.测距仪：用于测量控制点之间的距离，可以采用电磁波、激光或超声波等技术。
4.电子计算器：用于进行数据处理和计算，包括坐标的转换、角度的计算等。
三、控制网点的布设：1.控制网点的数量：根据施工区域的大小和复杂程度确定，一般情况下，控制网点的间距不宜过大，以保证测量的准确性。
2.控制网点的选取：根据施工需要和测量要求，在施工区域内选择适量的控制点，包括基准点、固定点和辅助点等。
3.控制网点的标志：在每个控制点上设置标志物，可以使用竖杆、标志牌或者标线等方式，确保控制点不会被误移。
四、测量数据的处理与分析：1.坐标转换：对测得的各个点的坐标进行转换处理，包括平面坐标和高程坐标的转换。
2.角度调整：对测得的各个控制点之间的角度进行调整，以满足预设的要求。
3.数据检查：对测量后得到的数据进行检查，检查数据的准确性和一致性，删除异常数据。
4.精度评定：对测量结果进行精度评定，确定测量的准确性和可靠性。
以上就是一个施工测量平面控制网方案的简单介绍，通过建立合理的控制网，可以提高施工测量的准确度和效率，确保施工质量的要求。
工程施工测量控制网的建立在现代工程施工建设中，工程控制网的建立是各项工程顺利进行的首要任务。
工程控制网的作用是为工程建设提供工程范围内统一的参考框架，为各项测量工作提供位置基准，满足工程建设不同阶段对测绘在质量（精度、可靠性）、进度（速度）和费用等方面的要求，工程控制网也具有控制全局、提供基准和控制测量误差累积的作用。
施工单位作为工程的建设者，主要任务是按照设计和施工技术要求，将图纸上设计建（构）筑物平面位置、形状和高程，在施工现场标定出来，这种标定工作称为施工放样（或称测设）。
施工放样也可以说是将图纸上的建（构）筑物放到地面上去的工作过程。
首先根据工程总平面图和地形条件建立施工控制网，根据施工控制网点在实地定出各个建筑物的主轴线和辅助轴线；再根据主轴线和辅助轴线标定建筑物的各个细部点。
采用这样的工作程序，能保证建筑物几何关系的正确，而且使施工放样工作可以有条不紊的进行，避免误差的累积。
工程测量控制网一般建网顺序为：确定控制网的等级→确定布网形式→确定测量仪器和操作规程（国家和行业规范）→在图上选点构网，到实地踏勘→埋设标石、标志→外业观测→内业数据处理→提交成果。
目前，除特高精度的工程专用网和建设安装控制网之外，绝大多数收集工程控制网都可采用GPS定位技术来建立。
如何将现代卫星测量技术与地面测量技术相结合、取长补短显得非常重要。
施工控制网根据施工对象的不同而有所区别。
一般来说，建筑和厂区控制网布设成矩形控制网，即所谓的建筑方格网；对于地形平坦但通视比较困难的地区，则可采用GPS与全站仪相结合布设的导线网；对于地形起伏较大的山岭地区（如水利枢纽）及跨越江河的工程，一般采用GPS网或边角网，对于线状工程（如铁路和公路）多采用GPS 与全站仪相结合所布设的导线网；地下工程一般采用导线测量。
目前在平坦、不隐蔽地区采用GPS实时动态定位放样已经成为广泛使用的方法之一，它的优点是：放样速度快、成本低、10——20KM只需一个参考站。
施工测量控制网点高程点布设本工程的施工测量是以三等水准点为依据，按三等水准测量要求从一个水准点开始引测，经过排水工程轴线上若干中线桩后，附合到下一个水准点进行检核，其闭合差不得超过±10mm n(n为测站数)。
一、根据招标文件，建设单位已完成整个工程施工控制网的布置和制用，我单位根据施工需要，布设本工程的施工控制网。
二、根据监理人提供测量基本控制点、基线和高程点的基本数据，同监理人共同校核基本控制点、基线和高程点的测量精度，并复核资料及数据的准确性。
三、根据工程施工测量规范和本工程施工精度要求，布设本工程平面控制网和高程控制网。
总的布置原则是由高级到低级，分级布网，逐级控制。
四、平面控制网布设(一)场区平面控制网布设原则及要求1.施工水准网的布设应按由高到低逐等控制的原则进行。
接测国家水准点时，必须接测两点以上，检测高差符合要求后，方能正式布网。
2.平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
3.轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行。
4.平面控制点，应选埋于通视良好，有利于扩展，方便放样，地基稳定且能较长期保存的地方。
5.水准点选在土质坚硬便于长期保存和使用方便的地点，墙水准点应选设于稳定的建筑物上，点位便于寻找、保存和引测。
各等级的水准点，须埋设水准标石。
同时绘制点之记，必要时设指示桩。
6.应负责管理好施工控制网点，若有丢失或损坏，应及时修复，工程完工后应完好地移交给发包人。
(二)确定统一的平面坐标系统本工程总平面图(定位图)采用的是大地坐标系，为便于今后施工测量放线，我们将该系统转换成施工坐标系。
设α为建筑坐标系(AO’B)的纵轴O’A在测量坐标系(XOY)内的方位角，a、b为建筑坐标系原点O’在测量坐标系内的坐标值，则P点在两坐标系统内的坐标X、Y和A、B的关系式为：X=a+Acosα±BsinαY=b+Acosα±BsinαA=(X-a)cosα+(Y-b)sinαB=±(X-a)sinα±(Y-b)cosα(三)平面控制网的布设首先在建筑物附近固定基础上布置8个半永久测量基准点，再对现场进行仔细踏勘，在各基坑外4个角落各布设一个临时测量控制点，这些点要能覆盖整个现场，利用这些坐标点测设轴线控制网。

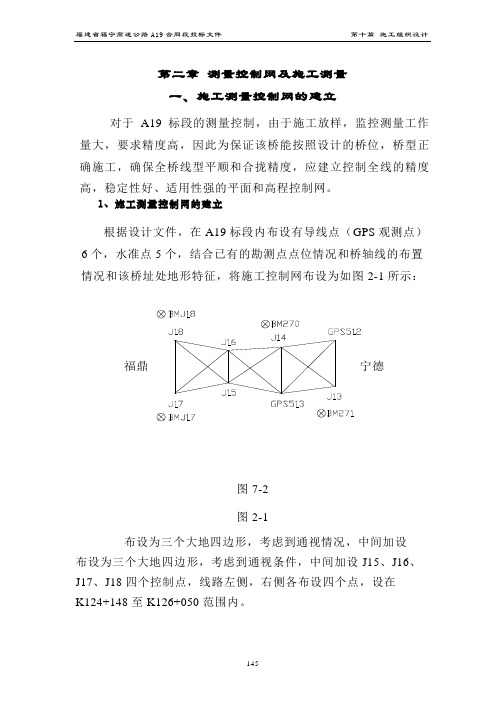

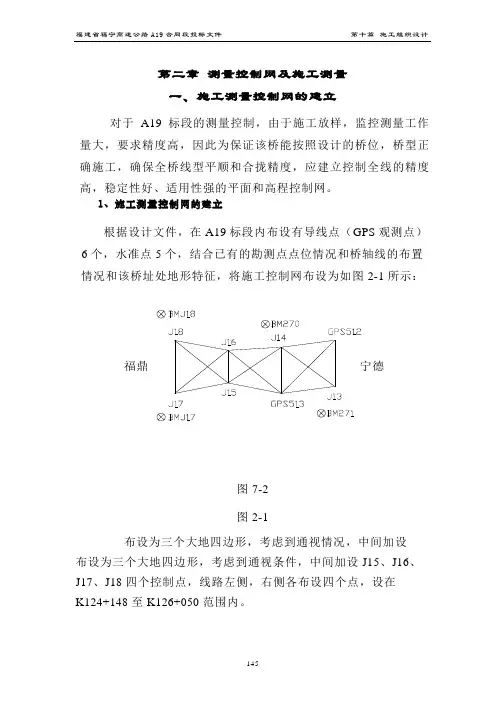

第二章测量控制网及施工测量一、施工测量控制网的建立对于A19标段的测量控制，由于施工放样，监控测量工作量大，要求精度高，因此为保证该桥能按照设计的桥位，桥型正确施工，确保全桥线型平顺和合拢精度，应建立控制全线的精度高，稳定性好、适用性强的平面和高程控制网。
1、施工测量控制网的建立根据设计文件，在A19标段内布设有导线点（GPS观测点）6个，水准点5个，结合已有的勘测点点位情况和桥轴线的布置情况和该桥址处地形特征，将施工控制网布设为如图2-1所示：图7-2图2-1布设为三个大地四边形，考虑到通视情况，中间加设布设为三个大地四边形，考虑到通视条件，中间加设J15、J16、J17、J18四个控制点，线路左侧，右侧各布设四个点，设在K124+148至K126+050范围内。
2、施工测量控制网的施测1)平面网按照工程测量二等边角网进行设计和施测、测边、测角各为6个测回。
2)采用T2（标称精度为2”）+ DI2002 (标称精度为1mm+1ppm)仪器。
3)为保持控制网点的稳定性和实用性，应考虑使用强制对中装置。
4)水准网施测BM270～BM271之间布设为“Z”字型复线跨河水准。
见图2-37-3图2-3BM270～BMJ18～BMJ17布设为陆上二等水准测量陆上和跨河线路构成闭合环，闭合环高差限差为：M△≤±4SN⨯N = 1S —闭合环长度,以km为单位M限≤±4M0SN⨯M0 —每公里高差中误差,以mm为单位N —测回数S —测距，以km为单位二、马头大桥施工测量1、工程概况马头大桥起讫于K124+671.74～K124+831.76，上部构造为4×40m一联的预应力混凝土连续T梁，桥梁位于R=8000m的平曲线上，T梁预制吊装现浇接缝，张拉连续预应力束，下部采用钢筋混凝土双柱墩，重力式桥台，均为扩大基础结构。
针对马头大桥的施工概况，在已建立的A19标段整体施工控制网的基础上，考虑到马头大桥的具体线型布置，采用的控制网点为二个大地四边形，因考虑到施工阶段的路与桥对接情况，选用公共控制网点布设的方案。
【最新整理，下载后即可编辑】附件2向家坝水电站引水发电系统土建及金属结构安装工程（合同编号：XJB/0184）测量控制网技术方案水电七局向家坝项目部二零零六年五月九日向家坝水电站引水发电系统控制网技术方案一、工程概述1、1 向家坝水电站引水发电系统工程简介向家坝水电站是金沙江梯级开发中的最后一个梯级，位于四川省与云南省交界处的金沙江下游河段，坝址左岸下距四川省宜宾县的安边镇4km、宜宾市33km，右岸下距云南省的水富县城1.5km。
工程开发任务以发电为主，同时改善航运条件，兼顾防洪、灌溉，并具有拦沙和对溪洛渡水电站进行反调节等综合作用。
工程枢纽建筑物主要由混凝土重力挡水坝、左岸坝后厂房、右岸地下引水发电系统及左岸河中垂直升船机等组成。
本标的主要内容为右岸引水发电系统工程、右岸EL288.00m～384.00m坝基开挖与支护工程、排沙洞工程、施工支洞工程、右岸310m混凝土生产系统工程的设计、建设与运行等。
本合同工程计划于2006年4月1日开工，要求2012年6月30日全部完工。
本合同主要工程量：土石方明挖4645075m3 ，土石方填筑230997m3，石方洞挖1639190m3，混凝土970531m3,钢筋制安62030.06t.喷混凝土44867m3。
二、控制网的设计依据2、1设计依据2、1、1 、2003年1月9日发布的《水电水利工程施工测量规范》（DL/T5173-2003）。
2、1、2、中国长江三峡工程开发总公司向家坝工程建设部颁发的《向家坝工程施工测量管理细则》。
2、1、3、XJB/0184标段有关施工设计图。
2、1、4、施工组织设计2、1、5、《水利水电工程测量规范》2、1、6、国家技术监督部门颁发的有关测量规范三、施工控制网的布设和控制点的埋设3、1施工控制网的布设向家坝水电站引水发电系统测量控制网拟在三峡总公司向家坝工程建设部测量中心提供的首级控制网和加密控制网的基础上布设适合于本标段施工的三等加密控制网。
4-2 施工测量控制网的建立4—2—1坐标系统及坐标换算——41页4-2-1-l 坐标系统1．施工坐标系统在设计总平面图上，建筑物的平面位置系用施工坐标系统的坐标来表示。
坐标轴的方向与主建筑物轴线的方向相平行，坐标原点应虚设在总平面图西南角上，使所有建筑物坐标皆为正值。
施工坐标系统与测量坐标系统之间关系的数据由设计书中给出。
有的厂区建筑物因受地形限制，不同区域建筑物的轴线方向不相同，因而布设相应区域的不同施工坐标系统。
2．测量坐标系统测量坐标系统，系平面直角坐标。
一般有国家坐标系统、城市坐标系统等。
若总平面图上设计是采用测量坐标系统进行的，则测量坐标系统即为施工坐标系统。
4-2-1-2坐标换算当施工控制网与测量控制网发生联系时，应进行坐标换算，以使它们的坐标系统统一。
如图4—15所示，两坐标系的旋向相同，设a为施工坐标系(AO’B)的纵轴0A在测量坐标系(XO’Y)内的方位角，a、b为施工坐标系原点O’在测量系内的坐标值，则P点在两坐标系统内的坐标X、Y和A、B的关系式为：以及设已知Pl、P2两点在两系内的坐标值(图4—16)，则可按下列公式计算出ɑ、a、b。
下列公式可作复核之用如果两坐标系统的旋向不同(图4—17)，其坐标换算公式与上列各式形式相同，仅有关项要取下面的符号。
4-2-2建筑方格网和主轴线设计4-2-2-1建筑方格网设计1．设计的准备工作(1)收集绘有设计的和已有的全部建筑物、构筑物、交通线路的平面图和管线位置的综合平面图，最好是技术或施工图设计的总平面图，在图上应附有坐标和高程。
(2)收集建筑场地的测量控制网资料。
(3)收集施工坐标和测量坐标系统的换算数据a、b与ɑ (参阅图4-15)。
一，当整个建筑场地有几个施工坐标系时，如图4一18所示。
还要获得各系的坐标轴和整个场地的主坐标轴MN的交角Qi ，交点Pi在施工坐标系中的坐标。
(4)了解定线的精度要求。
2．定线精度规格第一种定线精度，要求满足各个设计对象的中心位置，放样误差符合设计的量计误差，即在同一生产系统的范围内各个设计对象中心位置之差。
施工测量控制网建立
1． 本工程由××市勘查研究院在施工场地以导线形式施测四个施工控制点，形成场地平面控制网，作为建筑物定位地依据。
四个施工点用木桩打入地下，用水泥沙子加固，木桩上钉地小铁钉中心标志，小铁钉顶面施测高程，并出具施工点测量报告。
2．
1、核算市勘查研究院测量报告中各施工点坐标(Y,X)于其边长(D),右夹角（β）是否对应。
3．
使用坐标反算法。
4．
公式： 5． i j ij y y y -=∆ 6．
i j ij x x x -=∆ 7．
22)()(ij ij ij x y D ∆+∆= 边长D 8．
ij ij ij x y arctg ∆∆=ϕ 方位角φ 9．
右夹角βi =(上一边的方位角φi-1.i )-(下一边的方位角φ
ij )+180° 10． 从反算结果得：各施工点坐标（X,Y ）与其边长(D)，右
夹角（β）对应。
11． 2、现场校测施工点坐标
12． 四个施工点相互通视，用测距仪实测各边边长，用经纬
仪测各点的右夹角，取实测值与通过报告计算的数值做比较。
13． 3、校测水准点
14． 根据××市勘查研究院提供的n 个施工水准点，由其中一点出发，沿着另外n-1各点依次测量，最后又回到起点，实测中尽量做到前后视线等长，以保证精度。
所测高差平均值与已知高差之差小于±3mm n ，可确定所给水准点标高正确。
15．
在施工现场内选两处远离路边，受影响小又利于观测地方埋下永久水准点，测出其高程，为以后施工做准备。
坐标增量（ΔY ，ΔX ）。
工程测量方案控制网的建立一、背景介绍工程测量中的控制网是用来确定测量点的坐标位置和方向的基准网络。
它是为了准确测量和定位工程地形和建筑物而建立的。
在建立控制网的过程中，需要考虑周围环境的地形、地质、气候等因素，以及使用的仪器和测量方法等。
本文将介绍建立控制网的工程测量方案。
二、目的建立控制网的目的是为了提供一个准确的基准框架，使测量员能够准确地测量位置和方向。
控制网中的点可以作为测量的基准点，用来确定其他点的坐标位置。
通过建立控制网，可以保证工程测量的准确性和可靠性。
三、测量点的选择在建立控制网之前，需要选择适当的测量点。
测量点的选择应考虑到地形和地质条件、气候条件、测量设备的精度和测量方法等因素。
一般来说，应选择在地势开阔、地形平坦、地质稳定、气候条件稳定的地区作为测量点。
此外，测量点应尽量避免有遮挡物的地方，以免影响测量结果的准确性。
四、网格布置方法在建立控制网时，需要采用适当的网格布置方法，以确保控制点的均匀分布和覆盖范围的合理性。
一般来说，网格布置应遵循以下原则：1. 均匀分布：控制点应均匀分布在测量区域内，以确保测量范围的覆盖和均匀性。
2. 方向性布置：控制点的布置应考虑到测量方向，以便测量员能够准确测量位置和方向。
3. 定位准确性：控制点的布置应考虑到测量设备的精度和测量方法，以确保测量结果的准确性和可靠性。
五、测量方法和仪器在建立控制网时，需要选择适当的测量方法和仪器。
一般来说，应使用高精度的全站仪、GPS定位系统和其它测量仪器进行测量。
在进行测量时，应严格遵循测量规范和操作规程，以确保测量的准确性和可靠性。
六、数据处理和分析在完成测量后，需要对测量数据进行处理和分析。
一般来说，应采用计算机软件对测量数据进行处理和分析，以确定测量点的坐标位置和方向。
在进行数据处理和分析时，应注意各种误差的补偿和校正，以确保测量结果的准确性和可靠性。
七、结论建立控制网是工程测量中的重要环节。
通过建立控制网，可以为工程测量提供一个准确的基准框架，保证测量的准确性和可靠性。
4施工测量控制网的建立建筑物放样的程序和要求建筑物放样的程序放样，又称为测设，它是按照设计和施工的要求，将设计好的建筑物位置、形状、大小及高程，按照一定的精度要求在地面标定出来，以便进行施工。
实质是将图纸上建筑物的一些轮廓点（特征点）标定于实地上，其工作目的与一般测图工作相反，是由图纸到地面的过程。
通常，建筑物的设计思路是：首先作出建筑物的总体布置，确定各建筑物位置间的相互关系（也就是各建筑物轴线间的相互关系），然后围绕主要轴线设计各辅助轴线，再根据辅助轴线设计各项细部的位置、形状、尺寸等。
因此，工程建筑物放样工作的程序，应该与设计时的情况一样，遵循从整体到局部的原则，即首先在现场定出建筑物的轴线，然后再定出建筑物的各个部分。
采取这样一种放样程序，可以免除因建筑物众多而引起的放样工作的紊乱，并且能严格保持各放样元素之间存在的几何关系。
例如放样工业建筑物，则首先放样出厂房主轴线，再确定机械设备轴线，然后根据机械设备轴线，确定机械设备安装的位置。
又如放样民用建筑物，则首先放样建筑物外廓轴线，再确定建筑物内部各条轴线，然后根据建筑物内部各轴线确定房间的形状、尺寸等。
建筑物放样的要求工程建筑物主要轴线放样要求，应根据建筑物的性质、它与已有建筑物的关系及建筑区的地形（主要决定工程量的大小）和地质（主要决定建筑物的稳定）情况来决定。
例如扩建的建筑场地上的建筑物的主轴线，要考虑与现有建筑物的联系，而大坝主轴线的放样，主要考虑地形与地质状况。
主轴线的放样，可以根据在建筑区为施工测量专门建立的控制网——施工控制网进行。
而细部放样一般可根据主要轴线进行，但有时也可以根据施工控制网进行。
测量人员应该创造从现场标定的轴线进行细部放样的条件。
这对于保证建筑物的几何形状、尺寸及放样工作的顺利进行，都具有很大的影响。
当施工控制网仅仅用于放样建筑物的主要轴线时，对该控制网的精度要求并不一定很高。
例如，工业场地上主轴线放样精度为2cm，建立厂区施工控制网时，控制网能够满足这样的精度要求即可。
但是，如果施工控制网除了用于放样主轴线，还用来放样各辅助轴线和细部结构时，则对施工控制网的精度要求就大大提高。
例如桥梁的施工控制网，除了用来精密测定桥梁长度外，还要用来放样桥墩的位置，保证其上部结构的正确连接，因此其精度要求就比较高。
所以，放样工作应该建筑物施工的具体情况（精度要求，施工条件等），分别采取区别对待的方法，以降低施工施工控制网的精度要求，从而便于测量工作的进行。
施工控制网建立好以后，就可以根据施工控制网进行轴线放样。
但在实际工作中，并不意味着利用施工控制网一次就能将所有的建筑物轴线都放样出来，而是依据施工进度和施工需要，依次进行。
因为过早放样某些点位，一是由于进度所限，不利于桩位的保护，二是施工过程中，设计有可能修改，过早放样的某些点位必须重新放样。
综上所述，施工放样的程序可以做如下选择：一、根据施工控制网放样建筑物轴线，再根据建筑物轴线进行细部放样；二、根据施工控制网直接放样建筑物轴线和细部。
如何选择，视设计、施工等实际情况而定。
需要强调的是，放样是整个施工过程中的重要组成部分，因此，必须与施工组织计划相协调，在精度和速度方面满足施工需要。
测量人员必须具有高度的责任心，做到胆大心细，满足进度，保证质量。
施工控制网的布设施工控制网的特点勘测阶段所建立的测图控制网，其目的是为测图服务，控制点的选择是根据地形条件和测图比例尺综合考虑的。
由于建筑设计的依据之一是地形图，测图控制网不可能考虑到待设计建筑物的总体布置，又由于施工控制网的精度取决于工程建设的性质，因此测图控制网无论从点位的精度方面还是从点位的密度方面，都难以满足施工放样的要求。
为此，为了进行施工放样测量，必须建立施工控制网。
施工控制网的布设应该根据建（构）筑物的总平面布置和施工区的地形条件来考虑。
对于地形起伏较大的山岭地区和跨越江河的地区，一般可以考虑建立三角网或GPS网。
对于地形平坦但通视比较困难的地区，例如改建、扩建的居民区及工业场地，可以考虑布设导线网。
对于建筑物比较密集且布置比较规则的工业与民用建筑区，也可以将施工控制网布设成规则的矩形格网，即建筑方格网。
相对于测图控制网而言，施工控制网一般具有如下特点：1控制的范围小，控制点的密度大，精度要求较高相对于测图区域而言，施工区域相对较小。
对于一般的工业与民用建筑场地，许多施工区域面积小于1km2。
但在如此小的场地上，各种建筑物的分布错综复杂，没有较为密集的控制点，就无法胜任施工期间的放样工作。
另一方面，建筑物的放样，其偏差都有一定的限差。
如工业厂房主轴线的定位精度为2cm，相对于地形测绘而言，这样的精度要求是相当高的。
因此，施工控制网的精度要求就比较高。
2施工控制网使用频繁在施工过程中，控制点往往直接用于放样。
对于复杂建（构）筑物，在不同的高度层上，往往具有不同的形状、不同的尺寸和不同的附属工程，随着施工层面和浇筑面的升高，往往对每一层都要进行放样工作。
由此可见，控制点的使用是相当频繁的。
从施工初期到工程竣工，有些控制点甚至用到几十次。
这样一来，对于控制点的稳定性、长期保存的可能性、使用时的方便性就提出了比较高的要求。
工地上常见的轴线控制桩、观测墩、混凝土桩等就是基于这一要求建立的。
3 放样工作容易受施工干扰在现代建筑工地上，经常采用交叉作业的方法，这样会使得不同建筑物的施工高度有时相差悬殊，会妨碍到控制点之间的相互通视。
另外，施工机械遍布场地，人员往来频繁，运输车辆往来穿梭等，都会成为阻碍视线的严重障碍。
因此，施工控制点的位置分布要恰当，密度也应该较大，便于工作时能有所选择。
根据上述特点，施工控制网应该作为整个工程施工设计的一部分。
布网时，应该充分考虑施工的程序、方法及施工场地的布置情况等。
控制网布置好以后，还要注意桩位的保护。
如标注在施工设计的总平面图上，对施工人员进行宣传教育等。
施工坐标系与测量坐标系的转换在设计总平面图上，建筑物的平面位置常常用施工坐标系统的坐标来表示。
所谓施工坐标系，就是以建筑物的主要轴线作为坐标轴建立起来的局部坐标系统。
如工业与民用建筑中往往以主要车间或建筑物的轴线作为坐标轴来建立施工坐标系，大桥用桥轴线，曲线隧道用其一条切线。
当施工坐标系与测量坐标系（如高斯平面直角坐标系和城市坐标系）发生联系时，应该进行坐标换算，以使坐标系统统一。
如图4-1 ：设 xoy 为测量坐标系，AO′ B 为施工坐标系，施工坐标系的坐标原点在测量坐标系中的坐标为（ x o′,y o′）， O′A 轴的坐标方位角为α，则P点在两个坐标系的换算关系为：x p=x o′+A p cos α -B p sin α(4-1)y p=y o′+A p sinα+B p cosα以及A p=(y-y o′ )sin α +(x-x o′ )cos α(4-2)B p=(y-y o′ )cos α -(x-x o′ )sin α上式中的参数 x o′， y o′ , α由设计文件给出。
xAy p B ppαA py'ox po'x'oByo图 4-1测量坐标系与施工坐标系施工控制网的布设方案施工控制网与测图控制网在投影面的选择上是不一样的。
因为施工放样需要的是控制点之间的实地距离，所以施工控制网的基线长度不需要投影到平均海水面上。
例如，工业建设场地上是将施工控制网投影到厂区的平均高程面上，桥梁控制网要求化算到桥墩顶面上，也有的工程要求将基线投影到精度要求最高的平面上，等等。
有些复杂工程往往是各种建筑物、构筑物、公路、铁路、工业设施的综合体，各个项目对放样的精度要求不同；另外，各项目之间轴线的几何联系，相对于其内部各轴线间的几何联系，在精度上往往有较大差异。
因此，在布置施工控制网时，采用分级布设是比较合理的。
即首先布置整个施工区域的首级控制网，其作用是放样各个建（构）筑物的轴线，然后建立加密的二级控制网，其作用是控制各建（构）筑物内部的几何关系。
需要指出的是，由于工程建设的特殊要求，二级控制网的精度有时要高于首级控制网，例如大坝坝体的建设与其内部发电机组的安装在精度上是有很大区别的，这也是施工控制网的一个特点。
高程控制网的布设方案在测图期间建立的高程控制网，在点位的密度和分布方面往往难以满足放样的要求，因此也需要建立专门的高程控制网。
在施工期间，要求在建筑物附近的不同高度上都必须布置临时水准点，临时水准点的密度应该保证进行高程放样是只设一个测站就能将高程传递到建筑物上。
因此，高程控制网通常也采用分级布设，即首先布设遍布施工区域的基本高程控制网，然后根据不同施工阶段布设加密网。
加密点一般为临时水准点，可以因地制宜，置于凸出的岩石上或已经浇筑好的混凝土上，但标记要醒目，便于保存和寻找。
需要指出的是，平面控制网和高程控制网可以分开单独布设，也可以把平面控制点联测到高程控制网上，作为一个整体来布设，具体采用哪一种形式情况应该视地形起伏和测量的难易程度而定。
施工控制网精度的确定方法与工程建设勘测阶段不同，在施工阶段，测量工作的精度主要体现在相邻点位的相对位置上。
对于各种不同的建筑物，或对于同一建筑物中不同的部分，这些精度要求并不一致，而且往往相差非常悬殊。
施工控制网精度的确定，应该从保证各种建筑物放样的精度要求来考虑。
正确制订工程建筑物放样的精度要求，是一项极为重要的工作。
如果订得过宽，就可能造成质量事故；反之，若订得过严，则给放样工作带来不少困难，从而增加了放样工作量，延长了放样的时间，也就无法满足现代化高速度施工的需要。
建筑物放样时的精度要求，是根据建筑物竣工时对于设计心尺寸的容许偏差（即建筑限差）来确定的。
建筑物竣工时的实际误差是由施工误差（包括构件制造误差、施工安装误差等）和测量放样误差所引起的，测量误差只是其中的一部分。
为了根据验收限差正确地制定建筑物放样的精度要求，除了测量知识之外，还必须具有一定的工程知识。
由于各种建筑物，或同一建筑物中各不同的建筑部分，对放样精度的要求是不同的。
因此，首先遇到的问题是根据哪一个精度要求来考虑控制网的精度。
在选择时，应该考虑到施工现场条件与施工程序和方法，分析这些建筑物是否必须直接从控制点进行放样。
对于某些建筑元素，虽然它们之间相对位置的精度要求很高，但在放样时，可以利用它们之间的几何联系直接进行，因而在考虑控制网的精度时，可以不考虑它们。
例如水利工程中闸门主轴线来放样，所以在考虑控制网的精度时，就可以不考虑这一精度要求。
在确定了建筑物放样的精度要求以后，就可用它作为起算数据来推算施工控制网的必要精度。
此时，要根据施工现场的情况和放样工作的条件来考虑控制网误差与细部放样误差的比例关系，以便合理地确定施工挖掘网的精度。
