工程测量控制要点一、工程概况：本工程为阜新汇金房地产开发有限公司公司开发建设的威尼斯水上花园二期住宅楼。
本工程为地下2层车库（含人防工程），地上为7栋住宅楼，分别为A5楼，B1-B6楼，其中A5楼为6层异形柱结构，建筑主体檐口高度：18.4m，B1为12层短肢剪力墙结构，基础形式为筏板，建筑主体檐口高度：34.4m，B2楼为12层异形柱框架剪力墙结构，基础形式为筏板，建筑主体檐口高度：34.4m，B3-B6为18层框支剪力墙机构，基础形式为筏板，建筑主体檐口高度：57.75m，本工程A-5#楼±0.000位置在原A-4#楼散水角上1.1米处，B-1楼~B-6楼的±0.000位置在原A-4#楼散水角上0.6米处。
二、测量依据《建筑工程施工测量规程》(DBJ 01-21-95)《建筑工程测量规范》(GB50026-93)威尼斯水上花园二期工程施工组织设计威尼斯水上花园二期工程平面布置图威尼斯水上花园二期工程图纸甲方提供的测量资料三、项目部测量员岗位职责：项目部测量员主要负责建筑物的平面尺寸和标高，对分包的测量结果进行检测、复核，验线工作要积极主动。
及时做好沉降观测，整理好沉降数据资料，交由资料部门四、施工现场平面控制网的测设建筑物的红线及定位均由城建规划局测定，我们根据城建所提供的测量数据和建筑平面图，依据建筑物的轴线建立矩形控制网，作为平面控制的依据。
1、建筑物的平面控制先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
2、测量的原始数据，如设计图纸，测量起始点的点位及有关数据，必须经过审核，准确无误后方可使用3、轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行，遵循长方向、长边控制短方向、短边的原则。
4、控制点应选在通视条件良好、安全、易保护的地方。
5、控制桩位要进行围护，并用红油漆作好测量标记。
控制网布设埋点时，应将控制点埋在开挖区外，并利用混凝土保护，为防止施工过程中由于各种原因对控制点造成影响，将前后视标志的控制线都应该做好标志，以检查、复核控制线的变化对控制点的观测要定期核准以保证测量的精度。
1施工控制测量成果的检蛰复核1施工控制测量成果的检置复核 (1)1.1施工控制测量的主要依据 (1)1.2常见的施工控制测量的检直复核种类 (1)1.3施工控制测量成果的检置复核监理工作内容 (1)1.4施工控制测量前期准备工作的检置复核 (2)1.5建设工程规划测量放线、移交及保护 (2)1.6施工过程测量放线成果的检置复核 (23)L1施工控制测量的主要依据(1)《工程测量规范》(GB50026-2007)；(2)《建筑工程施工测量规程》(DBW厂2005)；(3)《工程测量基本术语标准》(GB/T50228-96)；(4)《高层建筑混凝土结构技术规程》(JGJ3-2010)等。
1.2常见的施工控制测量的检查复核种类(1)民用建筑工程的测量复核：建筑物定位测量、场地平整测量、基础施工测量(如基础放线、土方开挖线位和槽底标高、桩位、桩顶标高等)、楼层轴线检测、结构层平面和楼层标高的复核、垂直度检测、建筑物沉降观测等。
(2)高层建筑工程测量复核：建筑场地控制测量、基础以上的平面与高程控制、建筑物垂直度检测、建筑物施工过程中沉降变形观测等。
(3)工业建筑工程测量复核：厂房控制网测量、桩基施工测量、柱模轴线与高程检测、厂房结构安装定位检测、动力设备基础与预埋螺栓检测。
(4)管线工程测量复核：管网或输配电线路定位测量、地下管线施工检测、架空管线施工检测、多管线交汇点高程检测、线路纵横断面高程抽测、线路坡度检测等。
1.3施工控制测量成果的检查复核监理工作内容(1)复核施工单位测量人员的资格证书及测量设备检定证书。
(2)检查、复核平面控制网、高程控制网和临时水准点的测量成果及控制桩的保护措施。
（3）专业监理工程师应审核施工单位的测量依据、测量人员资格和测量成果是否符合规范及标准要求，符合要求的，予以签认。
1.4施工控制测量前期准备工作的检查复核（1）施工测量准备工作应包括：施工图审核、测量定位依据、交接与检测、测量方案的编制与数据准备、测量仪器和工具检验校正、施工场地测量等内容。
第四章施工测量控制第一节工程测量概述及技术标准一、根据业主和监理工程师提供的测量基准点、基准线和水准点及测量的基本数据和资料，我方和监理工程师共同进行复核，以检验这些资料和数据的准确性，发现问题后，及时向业主和监理工程师反映，共同予以解决。
二、在具体的测量工作中，我单位将用轴线网控制，轴线使用设计的轴线点，以保证测设质量也减少测设时间。
施工中，采用DS3水准仪控制高程，采用TDJ2经纬仪进行坐标控制，水准测量按照四等水准测量来控制，纵向和横向轴线控制在允许的误差范围以内，水准测量误差要满足测量规范的要求。
基线相对于邻近基本控制点，高程负值不得连续出现，并不得超总测点的30%。
三、工程施工前，依据设计图纸，进行测量放样工作。
平面控制网采用轴线网；以护坡轴线为主轴线，以其他建筑物为辅助轴线。
增设点按要求达到二级导线测量的要求。
四、测量工作控制程序五、测量成果及时上报监理工程师，并得到监理工程师的认可。
六、在测量工作中要保护好测量基准点、基准线和水准点以及自行增设的控制网点，在工程完工后根据要求交付业主使用。
第二节施工控制网点的布设及图示在工程建筑区建立控制网的目的，是要为施工测量放样提供可靠的依据。
本工程已有业主及设计单位先期布设的施工控制网作为基本的控制基础。
在施工过程中，在直接利用首级控制网点进行施工测量的同时，为保证工程质量，方便施工。
还需要对具体的施工部位进行一定的控制点加密，通过国家技术规范的要求，确定各级施工控制的布设等级及施设要求。
一、施工控制网的加密梯级布网其最末级平面控制点相对于同级起始点或邻近高等级基本控制点的点位中误差不大于±10mm。
平面控制网的布设如下图：工程进点后，先期对业主提供的首级施工控制网成果进行局部的检测，检测拟定与先期布设的加密控制网点同步观测，以检测误差为主要目的。
主要方法是在布设加密网的同时，尽量多联测首级网点，且组成一定图形；组网各点之间边、角全部观测，将观测值进行测站平差后，首先检验其图形内自身精度要求（三角形闭合差、边角关系等）；合格后再将已知点之间的观测数据与理论数据（业主提供成果的反算值）进行比较。
施工控制测量依据资料
施工控制测量是为建立施工控制网进行的测量。
包括：施工控制网的坐标系统设计和精度设计、施工控制网的布设、控制点的标石或观测墩的埋设或建造、控制网的观测及平差计算以及控制网的定期复测。
其基本内容有，布设施工控制网主要是测设工程建筑物的轴线端点和高程基点，因其具有控制范围小、控制点密度大、精度要求高、使用频繁和受施工干扰等特点，有很强的特殊性。
因此，通常需建立专用的施工坐标系，以便于进一步施工放样，此时不仅要考虑控制目的、网的强度及便于保护，还应注意将建筑物的轴线端点和特殊的工程位置点（如洞口点、井口点、线路转折点）等选作施工控制网点。
控制点标志（石）的埋造除规格应符合规范要求外，还需根据其精度高和使用频繁的特点，必要时可建造成带有强制对中装置或顶面带有金属标板的观测墩。
进行观测时，要为某种观测条件特殊者（如地下硐室内的观测）选择特殊的仪器（如自动寻标全站仪）和专门的观测方法。
其平差计算，既应注意施工控制网常是自由网甚至是秩亏自由网，有时还要考虑网形的特殊性（如为狭长的三角网），需采用特殊的平差方法。
施工控制测量需要报监理单位的资料有：1.各点位间按照规范要求进行测角、测距的观测资料。
2.各点位间按照规范要求进行高差观测的资料。
3.控制测量（包括平面控制及高程控制）平差资料。
4.踏勘选点资料（又称点之记）。
5.最后总结形成的控制测量成果报告。
施工测量控制1.1施工测量方法的编制依据编制依据：建设部、地方政府及建委颁发的有关规范、规程及文件，如《工程测量规范》GB50026-93等。
1.2施工测量方法的控制原则（1）整体控制局部是一切测量工作的原则，若不遵循这一原则，而试图以局部控制整体，会导致测量误差超限、建筑物位置不准等后果。
（2）高精度控制低精度：不同等级的测量必须配备不同等级的仪器和工具，逐级控制才能确保施测精度。
（3）长方向、长边控制短方向、短边的原则。
1.3平面控制网的建立1.3.1矩形控制网的建立通过对本工程的场地情况，轴线尺寸和定位条件等具体分析，并考虑施工时的平面定位，利用校测后的座标控制点，建立矩形控制网。
1.3.2矩形网的测设因现场四周场地可通视，且比较容易丈量，故采用直接测法，依据红线桩先测定矩形控制网的控制轴线，经角度闭合校核后，再向内测定矩形控制网。
丈量距离时，应按照精密量距要求用经纬仪进行直线定向，设置间距桩，然后用拉力器对钢卷尺施加拉力，一般30米用100N，并同时记录量距时的现场温度，每段距离必须经过尺长、温度、高差等三项改正，而且均要往返丈量两个测回，取其平均值定点，依此类推定出各轴。
在进行控制网测设时，应将量距精度控制在M控=1/10000~1/20000。
1.3.3控制网点的埋设与保护当控制网点测完后，应立即进行点位埋设及采取保护措施。
在标桩的顶部安放一块100×100mm的钢板，钢板下面焊有锚固钩，然后将其埋固于桩身混凝土之中，以便作为调整点位使用。
在标板上最后标定点位时，宜在钢板上钻一直径为1~2mm的小孔，通过中心画一十字线。
小孔周围用红漆画一圆圈，使点位醒目，并在四周1m用板块围起来加以保护。
1.3.4控制网的检测当控制网测定并经自检合格后，提请技术部门通知甲方验线。
在收到验线合格通知后方可正式使用。
1．4 场地标高控制网测设1.4.1标高控制网的建立根据建设单位提供的已知标高的水准点，将其引测至矩形字控制网的控制轴线延长线上设置四个坚固稳定的基准点，作为本工程建筑物施工时的标高引测点，使场内各水准点构成闭合图形，形成标高控制网。

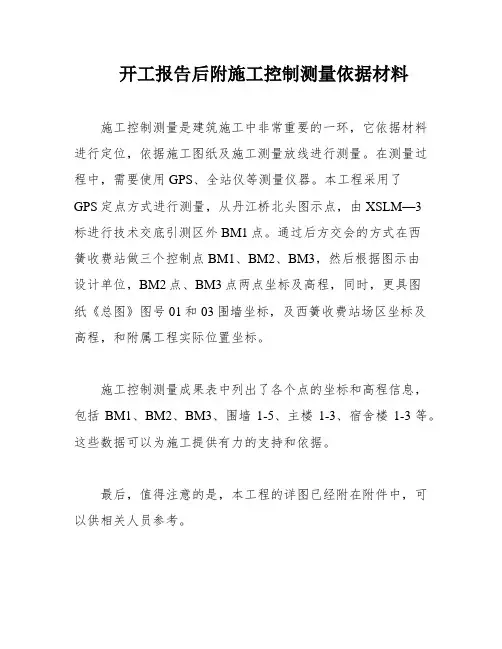

开工报告后附施工控制测量依据材料
施工控制测量是建筑施工中非常重要的一环，它依据材料进行定位，依据施工图纸及施工测量放线进行测量。
在测量过程中，需要使用GPS、全站仪等测量仪器。
本工程采用了
GPS定点方式进行测量，从丹江桥北头图示点，由XSLM—3
标进行技术交底引测区外BM1点。
通过后方交会的方式在西
簧收费站做三个控制点BM1、BM2、BM3，然后根据图示由
设计单位，BM2点、BM3点两点坐标及高程，同时，更具图
纸《总图》图号01和03围墙坐标，及西簧收费站场区坐标及高程，和附属工程实际位置坐标。
施工控制测量成果表中列出了各个点的坐标和高程信息，包括BM1、BM2、BM3、围墙1-5、主楼1-3、宿舍楼1-3等。
这些数据可以为施工提供有力的支持和依据。
最后，值得注意的是，本工程的详图已经附在附件中，可以供相关人员参考。
建筑工程测量控制方案一.施工测量目的严格有效控制施工测量，防止因测量放样错误，造成工程质量事故和经济损失，确保施工过程处于受控状态，测量精度满足规范及设计要求。
技术部测量组在专业工程师的直接指导下，进行项目施工控制测量、放样测量、竣工测量等工作。
二.施工测量的依据2.1.设计控制交接桩复测资料及工程施工图纸。
2.2.国家、行业标准、规范。
2.3.工程合同和投标文件。
2.4项目部编制的测量技术方案。
三、测量主要内容3.1施工控制测量⑴根据控制交接桩复测资料及施工设计图编制项目测量技术方案，经项目总工程师批准实施。
⑵测量仪器采用全站仪，精度不低于2″，必须经调试检定合格，方能使用，并进行检定标识。
⑶测量时水平角观测根据精度等级而定，但一般不少于4个测回，并同步进行距离测量。
测回间仪器和觇标多次整平置中，以减少仪器对中和目标偏心误差造成的影响。
⑷距离测量要求全站仪标称精度须为2mm+2ppm或更高，测量成果必须进行气象、加常数和乘常数改正。
⑸点位选择在土质坚实、通视条件良好处，设在高点上。
点位应该根据土质情况按照《测规》有关规定进行埋设，保证点位稳固。
有条件时，可埋设附有强制归心装置的观测墩。
⑹水平角的观测宜选在日间通视良好、呈像清晰稳定时进行，仪器温度应与气温一致，避免日晒。
⑺水准点根据地质情况埋设混凝土标石。
⑻水准测量等级根据施工技术方案而定。
⑼在桥梁施工过程中，应该定期或不定期对平面和水准控制点进行检测。
当发现控制点的精度有问题时，立即进行局部或全面复测。
3.2施工测量放样⑴施工放样采用重复测量或闭合测量的方法进行，并要复核检测无误。
精密施工中的三角测量和水准测量可比控制网低一个等级。
⑵灌注桩按设计桩位与墩台中心十字线相对位置放样，灌注混凝土后测定桩中心位置（钢筋笼中心），并在桩侧按桩头设计高程测定高程线，做出标识。
⑶水准高程的精度应符合设计要求。
四、测量施工方法及施工工艺本工程的施工测量遵循采用先整体后局部、高精度控制低精度、长方向（长边）控制短方向（短边）的原则。

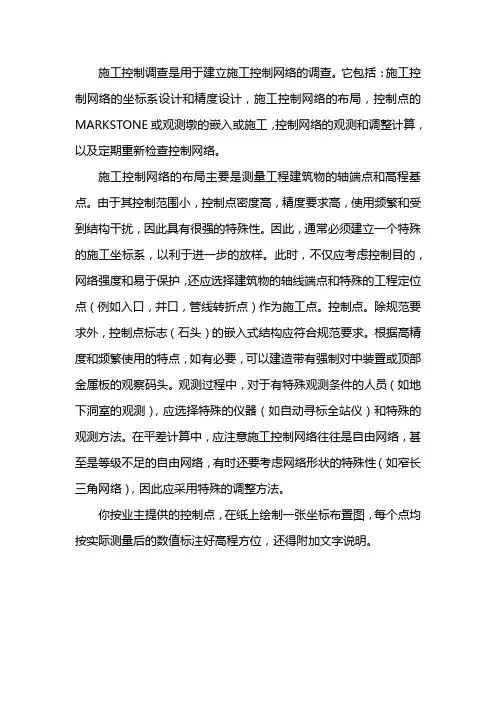

施工控制调查是用于建立施工控制网络的调查。
它包括：施工控制网络的坐标系设计和精度设计，施工控制网络的布局，控制点的MARKSTONE或观测墩的嵌入或施工，控制网络的观测和调整计算，以及定期重新检查控制网络。
施工控制网络的布局主要是测量工程建筑物的轴端点和高程基点。
由于其控制范围小，控制点密度高，精度要求高，使用频繁和受到结构干扰，因此具有很强的特殊性。
因此，通常必须建立一个特殊的施工坐标系，以利于进一步的放样。
此时，不仅应考虑控制目的，网络强度和易于保护，还应选择建筑物的轴线端点和特殊的工程定位点（例如入口，井口，管线转折点）作为施工点。
控制点。
除规范要求外，控制点标志（石头）的嵌入式结构应符合规范要求。
根据高精度和频繁使用的特点，如有必要，可以建造带有强制对中装置或顶部金属板的观察码头。
观测过程中，对于有特殊观测条件的人员（如地下洞室的观测），应选择特殊的仪器（如自动寻标全站仪）和特殊的观测方法。
在平差计算中，应注意施工控制网络往往是自由网络，甚至是等级不足的自由网络，有时还要考虑网络形状的特殊性（如窄长三角网络），因此应采用特殊的调整方法。
你按业主提供的控制点，在纸上绘制一张坐标布置图，每个点均按实际测量后的数值标注好高程方位，还得附加文字说明。
《B.1.2 施工控制测量成果报验表》填写要求及注意事项施工控制测量成果是指在建筑工程施工过程中，对工程项目的位置、高程、角度、距离等进行测量所得到的数据和成果。
这些测量成果为工程施工提了重要的技术依据，是确保建筑物质量、安全和功能的重要手段。
《施工控制测量成果报验表》是施工单位报送项目监理机构对施工控制测量成果及保护措施进行审查的用表。
一、法律法规依据1、《建设工程监理规范》第5.2.5条：专业监理工程师应检查、复核施工单位报送的施工测量成果及保护措施，签署意见。
专业监理工程师应对施工单位在施工过程中报送的施工测量放线成果进行查验。
2、《建设工程监理合同(示范文本)》在监理人的义务条款中关于监理的工作内容包括：查验施工承包人的施工测量放线成果。
3、《工程测量通用规范》第2.3.1条：工程测量任务实施前，应进行项目技术设计，并形成项目技术设计书或测量任务单。
项目技术设计应符合下列规定：⑴应根据项目合同及其约定的技术标准，确定项目任务以及成果的内容、形式、规格、精度和其他质量要求。
⑵应确定项目实施所用技术标准、作业方法、仪器设备、软件系统以及质量控制要求。
⑶应优先利用已有控制测量成果。
已有控制点使用前，应对其点位及平面坐标、高程进行检查校核。
4、《工程测量通用规范》第2.3.2条：工程测量所用仪器设备和软件系统应符合下列规定：⑴需计量检定的仪器设备,应按有关技术标准规定进行检定，并应在检定的有效期内使用。
⑵仪器设备应进行校准或检验，当仪器设备发生异常时，应停止测量。
⑶软件系统应通过测评或试验验证。
二、涉及测量人员岗位资格的相关规定1、《住房城乡建设部办公厅关于停止住房城乡建设领域现场专业人员统一考核发证工作的通知》(建办人(2018)60号)规定：为贯彻落实国务院“放管服”改革和职业资格清理规范相关要求，按照国务院第五次大督查反馈意见，经研究决定自本通知印发之日起，停止各省级住房城乡建设主管部门对住房城乡建设领域现场专业人员统一考核和发放《住房和城乡建设领域专业人员岗位培训考核合格证书》。
1施工测量控制(1)测量控制：针对本工程的特点，现场建立平面及高程控制系统，以便在整个施工期间针对其它工程项目的施工进行测量控制。
(2)平面控制系统：拟采用导线测量的方法建立平面控制系统，测量仪器采用J2经纬仪及50m钢卷尺。
用业主提供的控制点点进行控制，设置直线控制桩，控制桩位置应在稳定可靠、便于施工期间保护及使用方便。
(3)高程控制系统：测量仪器采用053型水准仪，根据业主提供的水准，将标高引至各临时水准点上，临时水准点必须坚固稳定，距离不得大于200m且前后通视，临时水准点与设计水准点复测闭合，允许闭合差为±12 JL mm(L为水准线长度公里数)。
2测放临时水准点工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点，当施工牵涉到的水准系统不是一个标准时，应同意换算为工程的施工水准系统，据此设立临时水准点。
临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上。
根据需要和设置的牢固程度应定期进行复测。
3临时水准点的设置要求是：(1)应设置在坚硬的固定建筑物、构筑物上，或者设置在不受影响和外界干扰的稳定土层内；(2)在野外每400m设置一个水准点；(3)两水准点之间能保持通视。
3平面放线根据工程的起点、终点、导线桩和转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。
为了避免差错，每个点在接到监理的交点后都要进行复核，并将复核结果向监理工程师汇报。
平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。
中心线测量时，应每隔20〜30m打一中心桩，中心桩的间距应统一，以便于统计距离和施工取料。
然后根据工程规定需要的宽度用白灰撒出开挖边线。
4纵断面水准测量纵断面水准测量之前，应先沿工程的施工线路每隔20m的距离设置临时水准点，临时水准点的精度要求闭合差在平坦地区不得超过1mm。
施工测量控制第一节施工测量依据一、施工测量依据《水利水电工程施工测量规范》(SL 52-2015)；《国家三角测量规范》(GB/T 17942-2000)；《国家三、四等水准测量规范》(GB/T 12898-2009)；监理工程师提供的测量基准点以及招标文件、设计图纸、修改通知、监理部门的其它技术要求。
二、拟投入本工程的主要使用的测量仪器我单位将为本项目配备种类齐全、性能满足各种精度要求的仪器设备，保证及时供应各项工程的施工工作。
实际操作中，主要仪器设备按周期送国家计量中心检验，坚持专人维护保养，加大自检自校的力度，保证设备的完好率。
第二节测量组织机构测量组配合工程部完成生产，技术指导工作；测量组各成员直接对测量组负责。
测量组设测量主管一名，测量副组长一名，下分施工测量放样员和施工测量内业员。
测量组长：协调各测量成员工作，组织审核各测量员施测措施，并对施测措施的正确性负全责，提供强有力技术力量及给后备人员支持。
测量副组长：负责整个工程的控制测量任务，施工控制网的施测，基本导线的施测，提供基本控制点成果，对成果的可靠性负全责，检查施工放样组的放样正确性。
内业员：负责内业资料的汇总，对测量组上报资料审核、修饰、上报、归档，负责整理竣工资料、并对此提出具体要求。
放样员：负责工程的施工放样、收方、工程量计算和施工期间的观测测量任务。
在施工过程中，根据实际情况对各班组的人员进行适当的配置。
第三节施工测量控制（网）点全面有效、高程点布设满足精度要求本工程的施工测量是以四等水准点为依据，按四等水准测量要求从一个水准点开始引测，经过排水工程轴线上若干中线桩后，附合到下一个水准点进行检核，其闭合差不得超过±6mm、；n （n为测站数）。
一、根据招标文件，建设单位已完成整个工程施工控制网的布置和制用，我单位根据施工需要，布设本工程的施工控制网。
二、根据监理工程师提供测量基本控制点、基线和高程点的基本数据，同监理工程师共同校核基本控制点、基线和高程点的测量精度，并复核资料及数据的准确性。
施工控制测量（constructioncontrolsurvey）是为建立施工控制网进行的测量。
包括：施工控制网的坐标系统设计和精度设计、施工控制网的布设、控制点的标石或观测墩的埋设或建造、控制网的观测及平差计算以及控制网的定期复测。
布设施工控制网主要是测设工程建筑物的轴线端点和高程基点，因其具有控制范围小、控制点密度大、精度要求高、使用频繁和受施工干扰等特点，有很强的特殊性。
因此，通常需建立专用的施工坐标系，以便于进一步施工放样，此时不仅要考虑控制目的、网的强度及便于保护，还应注意将建筑物的轴线端点和特殊的工程位置点（如洞口点、井口点、线路转折点）等选作施工控制网点。
控制点标志（石）的埋造除规格应符合规范要求外，还需根据其精度高和使用频繁的特点，必要时可建造成带有强制对中装置或顶面带有金属标板的观测墩。
进行观测时，要为某种观测条件特殊者（如地下硐室内的观测）选择特殊的仪器（如自动寻标全站仪）和专门的观测方法。
其平差计算，既应注意施工控制网常是自由网甚至是秩亏自由网，有时还要考虑网形的特殊性（如为狭长的三角网），需采用特殊的平差方法。
GB50319-2013表B.0.5施工控制测量成果报验表工程名称：编号：注：本表一式三份，项目监理机构、建设单位、施工单位各一份。
