施工控制网的建立.

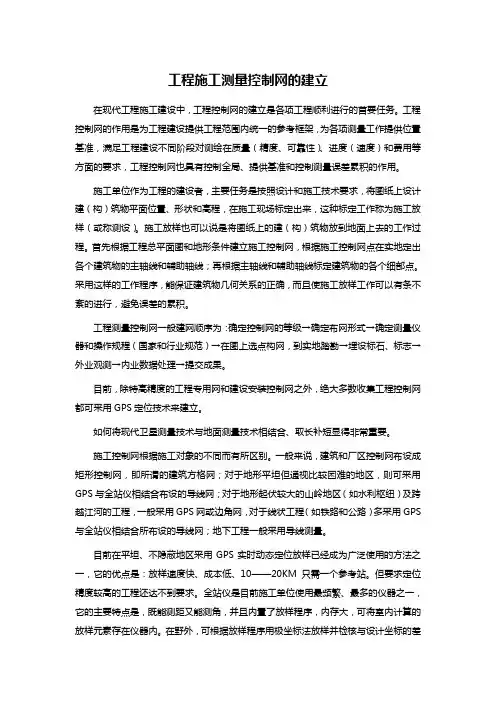

工程施工测量控制网的建立在现代工程施工建设中，工程控制网的建立是各项工程顺利进行的首要任务。

工程控制网的作用是为工程建设提供工程范围内统一的参考框架，为各项测量工作提供位置基准，满足工程建设不同阶段对测绘在质量（精度、可靠性）、进度（速度）和费用等方面的要求，工程控制网也具有控制全局、提供基准和控制测量误差累积的作用。

施工单位作为工程的建设者，主要任务是按照设计和施工技术要求，将图纸上设计建（构）筑物平面位置、形状和高程，在施工现场标定出来，这种标定工作称为施工放样（或称测设）。

施工放样也可以说是将图纸上的建（构）筑物放到地面上去的工作过程。

首先根据工程总平面图和地形条件建立施工控制网，根据施工控制网点在实地定出各个建筑物的主轴线和辅助轴线；再根据主轴线和辅助轴线标定建筑物的各个细部点。

采用这样的工作程序，能保证建筑物几何关系的正确，而且使施工放样工作可以有条不紊的进行，避免误差的累积。

工程测量控制网一般建网顺序为：确定控制网的等级→确定布网形式→确定测量仪器和操作规程（国家和行业规范）→在图上选点构网，到实地踏勘→埋设标石、标志→外业观测→内业数据处理→提交成果。

目前，除特高精度的工程专用网和建设安装控制网之外，绝大多数收集工程控制网都可采用GPS定位技术来建立。

如何将现代卫星测量技术与地面测量技术相结合、取长补短显得非常重要。

施工控制网根据施工对象的不同而有所区别。

一般来说，建筑和厂区控制网布设成矩形控制网，即所谓的建筑方格网；对于地形平坦但通视比较困难的地区，则可采用GPS与全站仪相结合布设的导线网；对于地形起伏较大的山岭地区（如水利枢纽）及跨越江河的工程，一般采用GPS网或边角网，对于线状工程（如铁路和公路）多采用GPS 与全站仪相结合所布设的导线网；地下工程一般采用导线测量。

目前在平坦、不隐蔽地区采用GPS实时动态定位放样已经成为广泛使用的方法之一，它的优点是：放样速度快、成本低、10——20KM只需一个参考站。

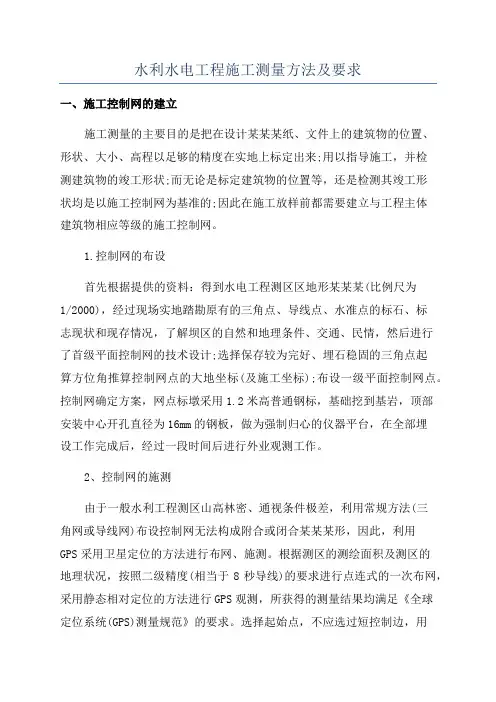

水利水电工程施工测量方法及要求一、施工控制网的建立施工测量的主要目的是把在设计某某某纸、文件上的建筑物的位置、形状、大小、高程以足够的精度在实地上标定出来;用以指导施工，并检测建筑物的竣工形状;而无论是标定建筑物的位置等，还是检测其竣工形状均是以施工控制网为基准的;因此在施工放样前都需要建立与工程主体建筑物相应等级的施工控制网。

1.控制网的布设首先根据提供的资料：得到水电工程测区区地形某某某(比例尺为1/2000)，经过现场实地踏勘原有的三角点、导线点、水准点的标石、标志现状和现存情况，了解坝区的自然和地理条件、交通、民情，然后进行了首级平面控制网的技术设计;选择保存较为完好、埋石稳固的三角点起算方位角推算控制网点的大地坐标(及施工坐标);布设一级平面控制网点。

控制网确定方案，网点标墩采用1.2米高普通钢标，基础挖到基岩，顶部安装中心开孔直径为16mm的钢板，做为强制归心的仪器平台，在全部埋设工作完成后，经过一段时间后进行外业观测工作。

2、控制网的施测由于一般水利工程测区山高林密、通视条件极差，利用常规方法(三角网或导线网)布设控制网无法构成附合或闭合某某某形，因此，利用GPS采用卫星定位的方法进行布网、施测。

根据测区的测绘面积及测区的地理状况，按照二级精度(相当于8秒导线)的要求进行点连式的一次布网，采用静态相对定位的方法进行GPS观测，所获得的测量结果均满足《全球定位系统(GPS)测量规范》的要求。

选择起始点，不应选过短控制边，用短边控制长边会影响了GPS待定点的精度，另外，如果已知点的数量过少，在坐标系统转换中会影响了转换精度，同时也缺少了已知点间的检核条件。

科学的布网方法应该分两级布网，首先在测区的边缘选三个点用三台GPS接收机测一个同步环(该同步环可静态观测2小时以提高其基线向量的解算精度)，将这个同步环作为一个E级网(或一级网)，然后以同步环中的三个点作为该测区的已知点进行二级布网，这样不仅已知点的精度较高且均匀，而且二级网的精度也大幅度得以提高，不仅提高了坐标系统的转换精度，同时也增加了已知点间必要检核数量二、施工放样为了保证放样数据的准确无误，混凝土的施工放样采用内业与外业分离，立模放样与立模验收检查相结合的办法进行。

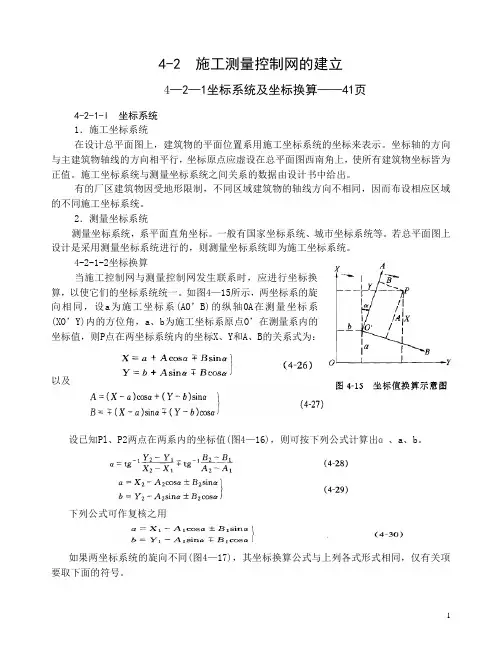

4-2 施工测量控制网的建立4—2—1坐标系统及坐标换算——41页4-2-1-l 坐标系统1．施工坐标系统在设计总平面图上，建筑物的平面位置系用施工坐标系统的坐标来表示。

坐标轴的方向与主建筑物轴线的方向相平行，坐标原点应虚设在总平面图西南角上，使所有建筑物坐标皆为正值。

施工坐标系统与测量坐标系统之间关系的数据由设计书中给出。

有的厂区建筑物因受地形限制，不同区域建筑物的轴线方向不相同，因而布设相应区域的不同施工坐标系统。

2．测量坐标系统测量坐标系统，系平面直角坐标。

一般有国家坐标系统、城市坐标系统等。

若总平面图上设计是采用测量坐标系统进行的，则测量坐标系统即为施工坐标系统。

4-2-1-2坐标换算当施工控制网与测量控制网发生联系时，应进行坐标换算，以使它们的坐标系统统一。

如图4—15所示，两坐标系的旋向相同，设a为施工坐标系(AO’B)的纵轴0A在测量坐标系(XO’Y)内的方位角，a、b为施工坐标系原点O’在测量系内的坐标值，则P点在两坐标系统内的坐标X、Y和A、B的关系式为：以及设已知Pl、P2两点在两系内的坐标值(图4—16)，则可按下列公式计算出ɑ、a、b。

下列公式可作复核之用如果两坐标系统的旋向不同(图4—17)，其坐标换算公式与上列各式形式相同，仅有关项要取下面的符号。

4-2-2建筑方格网和主轴线设计4-2-2-1建筑方格网设计1．设计的准备工作(1)收集绘有设计的和已有的全部建筑物、构筑物、交通线路的平面图和管线位置的综合平面图，最好是技术或施工图设计的总平面图，在图上应附有坐标和高程。

(2)收集建筑场地的测量控制网资料。

(3)收集施工坐标和测量坐标系统的换算数据a、b与ɑ (参阅图4-15)。

一，当整个建筑场地有几个施工坐标系时，如图4一18所示。

还要获得各系的坐标轴和整个场地的主坐标轴MN的交角Qi ，交点Pi在施工坐标系中的坐标。

(4)了解定线的精度要求。

2．定线精度规格第一种定线精度，要求满足各个设计对象的中心位置，放样误差符合设计的量计误差，即在同一生产系统的范围内各个设计对象中心位置之差。

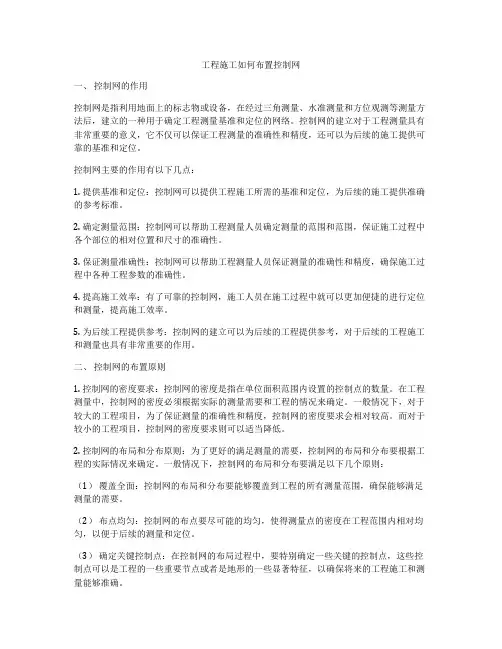

工程施工如何布置控制网一、控制网的作用控制网是指利用地面上的标志物或设备，在经过三角测量、水准测量和方位观测等测量方法后，建立的一种用于确定工程测量基准和定位的网络。

控制网的建立对于工程测量具有非常重要的意义，它不仅可以保证工程测量的准确性和精度，还可以为后续的施工提供可靠的基准和定位。

控制网主要的作用有以下几点：1. 提供基准和定位：控制网可以提供工程施工所需的基准和定位，为后续的施工提供准确的参考标准。

2. 确定测量范围：控制网可以帮助工程测量人员确定测量的范围和范围，保证施工过程中各个部位的相对位置和尺寸的准确性。

3. 保证测量准确性：控制网可以帮助工程测量人员保证测量的准确性和精度，确保施工过程中各种工程参数的准确性。

4. 提高施工效率：有了可靠的控制网，施工人员在施工过程中就可以更加便捷的进行定位和测量，提高施工效率。

5. 为后续工程提供参考：控制网的建立可以为后续的工程提供参考，对于后续的工程施工和测量也具有非常重要的作用。

二、控制网的布置原则1. 控制网的密度要求：控制网的密度是指在单位面积范围内设置的控制点的数量。

在工程测量中，控制网的密度必须根据实际的测量需要和工程的情况来确定。

一般情况下，对于较大的工程项目，为了保证测量的准确性和精度，控制网的密度要求会相对较高。

而对于较小的工程项目，控制网的密度要求则可以适当降低。

2. 控制网的布局和分布原则：为了更好的满足测量的需要，控制网的布局和分布要根据工程的实际情况来确定。

一般情况下，控制网的布局和分布要满足以下几个原则：（1）覆盖全面：控制网的布局和分布要能够覆盖到工程的所有测量范围，确保能够满足测量的需要。

（2）布点均匀：控制网的布点要尽可能的均匀，使得测量点的密度在工程范围内相对均匀，以便于后续的测量和定位。

（3）确定关键控制点：在控制网的布局过程中，要特别确定一些关键的控制点，这些控制点可以是工程的一些重要节点或者是地形的一些显著特征，以确保将来的工程施工和测量能够准确。

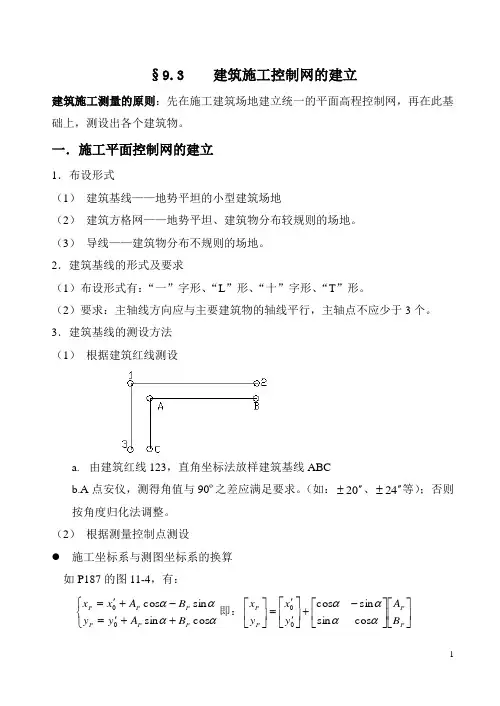

§9.3 建筑施工控制网的建立建筑施工测量的原则：先在施工建筑场地建立统一的平面高程控制网，再在此基础上，测设出各个建筑物。

一．施工平面控制网的建立1．布设形式（1） 建筑基线——地势平坦的小型建筑场地（2） 建筑方格网——地势平坦、建筑物分布较规则的场地。

（3） 导线——建筑物分布不规则的场地。

2．建筑基线的形式及要求（1）布设形式有：“一”字形、“L ”形、“十”字形、“T ”形。

（2）要求：主轴线方向应与主要建筑物的轴线平行，主轴点不应少于3个。

3．建筑基线的测设方法（1） 根据建筑红线测设a. 由建筑红线123，直角坐标法放样建筑基线ABCb.A 点安仪，测得角值与90º之差应满足要求。

（如：02''±、42''±等）；否则按角度归化法调整。

（2） 根据测量控制点测设施工坐标系与测图坐标系的换算如P187的图11-4，有：⎩⎨⎧++'=-+'=ααααcos sin sin cos 00P P P P P P B A y y B A x x 即：⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡-+⎥⎦⎤⎢⎣⎡''=⎥⎦⎤⎢⎣⎡P P P P B A y x y x ααααcos sin sin cos 00方法：a.如P187的图11-5，由控制点1、2、3，极坐标法放样建筑基线AOBb.O ’点架仪，测角值与180º之差，应满足要求（如：5''±、01''±）；否则按公式：)180(1)(20βρδ-+=b a ab ，进行调整。

c.用拨角900的方法测设短轴线。

（3） 根据已有建筑物、道路中心线进行测设。

方法同利用建筑红线测设。

4．建筑方格网的测设（1） 按建筑基线测设的方法，先确定主轴线。

（2） 采用拨角90º的方法加密形成方格网。

水利工程施工测量水利工程施工测量是水利工程的重要组成部分，是保证工程质量、进度和安全的关键环节。

施工测量工作主要包括施工控制网的建立、建筑物的放样、竣工测量和施工期间的变形观测等。

一、施工控制网的建立施工控制网是水利工程施工的基础，其精度直接影响到工程的质量。

施工控制网的建立应遵循“由整体到局部、先高级后低级、先控制后碎部”的原则。

首先，要根据工程的特点和规模，确定控制网的等级和精度。

然后，根据设计图纸和现场条件，选择合适的控制点，建立控制网。

控制点应选在稳定、明显、易于观测的位置，并应避免施工干扰。

二、建筑物的放样建筑物的放样是施工测量的核心工作，其目的是将设计图纸上的建筑物平面位置和高程准确地测设到实地上，作为施工的依据。

放样工作应遵循“先主轴线后细部”的原则。

首先，要根据设计图纸和施工控制网，测设建筑物的主轴线。

然后，根据主轴线，测设建筑物的细部。

放样工作应采用高精度的测量仪器，确保测量的精度。

三、竣工测量竣工测量是水利工程施工完成后的一项重要工作，其目的是检查工程是否按照设计要求完成，为工程验收提供依据。

竣工测量应遵循“全面、准确、及时”的原则。

首先，要全面测量工程的所有部位，确保没有遗漏。

然后，要准确测量建筑物的位置和高程，与设计图纸进行对比。

最后，要及时整理测量数据，编制竣工测量报告。

四、施工期间的变形观测水利工程施工期间，由于地下水位的变化、土体的变形等原因，可能会对建筑物产生影响。

因此，在施工期间进行变形观测是非常重要的。

变形观测应遵循“定期、连续、稳定”的原则。

首先，要根据工程的特点和条件，确定观测周期和观测方法。

然后，要连续观测建筑物的位置和高程，及时发现异常情况。

最后，要稳定观测数据，避免观测误差。

总之，水利工程施工测量是保证工程质量、进度和安全的关键环节。

施工测量工作应遵循一定的原则和程序，采用高精度的测量仪器，确保测量的精度。

只有做好施工测量工作，才能保证水利工程的顺利进行和顺利完成。

施工控制网的建立一、施工控制网的布设施工勘测阶段建立了测图控制网，其密度与精度未考虑建筑物的总体布置（建筑物总体布置未确定），而施工阶段，以建筑轴线放样为主，需建立施工布置网作为施工放线的依据。

施工控制测量分为平面控制测量和高层控制测量。

依据施工布置网的特点，布设施工控制网，需作为整个工程施工设计的一部分。

设计布网时，需考虑施工程序、方法、以及施工场地布置情况和已知控制点质料（由业主提供）。

控制点标桩其点位需画在施工设计的总平面图上。

高程控制网以水准测量方法进行。

施工期间，要求在建筑物近旁的不同高度都必须布设临时水准点。

临时水准点的密度要保证放样时只测设一个测站，直接将高程传递到建筑物上。

基本高程控制网采用三等水准测量施工，加密高程控制网使用四等水准测量。

二、施工控制网的特点1、施工布置网的主要作用是放样建筑物的轴线，这些轴线的位置偏差有一定的限制，其精度要求高。

2、点位的埋设要求在轴线两端，以便准确的标定工程的位置。

工业建筑场地，还要求施工控制点连线与施工坐标系的坐标轴平行或垂直，且坐标值尽量为米的整数倍，便于放样计算工作。

3、施工控制点的位置应分布恰当、坚固稳定、使用方便、便于保存，且密度也要打，以便放样时可有所选择。

三、设计施工控制网时，尽可能将这些主轴线作为控制网的一条边。

建立施工控制网与测图控制网的联系，利用公式进行坐标换算。

K1、K2为已知控制点Z1、Z0、Z2为建筑施工格网1、由K1、K2测设出Z1、Z0、Z2的坐标2、由K1、K2、Z1、Z0、Z2坐标反算出K1、K2和Z1、Z0距离以及方位角3、设Z0（0,0）Z1（X1,0)建施工坐标系。

4、已知Z1、Z0在测图坐标系的坐标以及方位角a，现以Z1、Z0为施工坐标系坐标轴，对其换算公式为施工坐标转换为测图坐标Xp=Xo+X'pcosа-Y'psinаYp=Yo+X'psinа-Y'pcosа测图坐标转换为施工坐标X'=(Xp-Xo)cosа+(Yp-Yo)sinаY'=(Xp-Xo)sinа+(Yp-Yo)cosа。

乌拉哈达水库GPS施工控制网的建立1、投影变形的概念在任何地区,利用GPS技术建立施工控制网，都会受到边长投影变形的影响，工程规范规定每km的变形值不允许超过2。

5cm。

投影变形包括地面实测边长归算到参考椭球面上产生的高程投影变形和参考椭球面上的边长归算到高斯平面上产生的高斯投影变形。

高程投影变形的计算公式为：ΔD1=—D＊（Hm+hm）/（RA+Hm+hm）D：地面测距边长，m；Hm：测距边高出大地水准面的平均高程，m；hm：测区大地水准面高出参考椭球面的高差，也称为重力高程异常，m；RA：测距边所在法截线的曲率半径，m。

由公式看出，此项改正随测区的高程改变而改变，海拔高程越大，改正越大，反之，改正越小。

因一般的工程区域位于大地水准面以上，所以此项改正为负值。

高斯投影变形的计算公式为:ΔD2=D1*（ym2/2Rm2+（Δy）2/24Rm2)D1：归算到参考椭球面上的测距长度,m;Δy：测距边两端点横坐标之差，m；ym：测距边两端点横坐标的平均值，m；Rm：参考椭球面上测距边中点的平均曲率半径，m。

由公式看出，此项改正随测区距中央子午线距离的改变而改变，距离中央子午线越远，改正越大，反之，改正越小。

因高斯改正的原理是保持投影后的角度不变，而拉长参考椭球面上的边长,所以此项改正恒为正值.在高海拔地区，高程投影改正远大于高斯投影改正的影响。

2、高程投影变形与高斯投影变形的关系分析既然边长的投影变形是由高程投影变形和高斯投影变形引起的，那么,两者有没有一定的相关性呢，分析如下: 地面测距边长的投影变形改正值可以按数学关系式ΔD=ΔD1+ΔD2来表示，其中,ΔD1为负值,ΔD2为正值，如果使ΔD接近于零，其绝对值的关系可以表示为：D*(Hm+hm)/（RA+Hm+hm)= D1*（ym2/2Rm2+(Δy）2/24Rm2）式中（Δy)2/24Rm2的计算值很微小,可以忽略不计；（RA+Hm+hm)与Rm相差甚微，可以采用同值Rm；D与D1相差甚微，可以采用同一值D；重力高程异常值hm很小,可以不考虑，这样公式可以简化为：D*Hm/Rm=D*ym2/2Rm2，进一步简化为：Hm=ym2/2Rm由以上关系可以看出,高程投影变形和高斯投影变形有着紧密的相关性。

4 施工测量控制网的建立建筑物放样的程序和要求建筑物放样的程序放样，又称为测设，它是按照设计和施工的要求，将设计好的建筑物位置、形状、大小及高程，按照一定的精度要求在地面标定出来，以便进行施工。

实质是将图纸上建筑物的一些轮廓点（特征点）标定于实地上，其工作目的与一般测图工作相反，是由图纸到地面的过程。

通常，建筑物的设计思路是：首先作出建筑物的总体布置，确定各建筑物位置间的相互关系（也就是各建筑物轴线间的相互关系），然后围绕主要轴线设计各辅助轴线，再根据辅助轴线设计各项细部的位置、形状、尺寸等。

因此，工程建筑物放样工作的程序，应该与设计时的情况一样，遵循从整体到局部的原则，即首先在现场定出建筑物的轴线，然后再定出建筑物的各个部分。

采取这样一种放样程序，可以免除因建筑物众多而引起的放样工作的紊乱，并且能严格保持各放样元素之间存在的几何关系。

例如放样工业建筑物，则首先放样出厂房主轴线，再确定机械设备轴线，然后根据机械设备轴线，确定机械设备安装的位置。

又如放样民用建筑物，则首先放样建筑物外廓轴线，再确定建筑物内部各条轴线，然后根据建筑物内部各轴线确定房间的形状、尺寸等。

建筑物放样的要求工程建筑物主要轴线放样要求，应根据建筑物的性质、它与已有建筑物的关系及建筑区的地形（主要决定工程量的大小）和地质（主要决定建筑物的稳定）情况来决定。

例如扩建的建筑场地上的建筑物的主轴线，要考虑与现有建筑物的联系，而大坝主轴线的放样，主要考虑地形与地质状况。

主轴线的放样，可以根据在建筑区为施工测量专门建立的控制网——施工控制网进行。

而细部放样一般可根据主要轴线进行，但有时也可以根据施工控制网进行。

测量人员应该创造从现场标定的轴线进行细部放样的条件。

这对于保证建筑物的几何形状、尺寸及放样工作的顺利进行，都具有很大的影响。

当施工控制网仅仅用于放样建筑物的主要轴线时，对该控制网的精度要求并不一定很高。

例如，工业场地上主轴线放样精度为2cm，建立厂区施工控制网时，控制网能够满足这样的精度要求即可。
