WIFI设备配置一、模块性能：工作模式：基础网络和Ad-Hoc网络网络类型：802.11b/g加密方式：64/128位wep加密发射功率：20dbm功耗：150mA@3.3V距离：可视50mTcp/ip协议栈：Lwip操作系统：无速率：UDP的速度180-200KB/s二、w ifi初始化默认配置及使用模块默认配置：Ø网络类型：adhocØ创建网络名称：marvelØ加密方式：无加密Øip地址：192.168.10.10Ø子网掩码：255.255.255.0Ø默认网关：192.168.10.1ØDNS服务器：202.96.134.133ØUDP连接：udp对任意IP和端口号应答ØTCP客户端192.168.10.10:8080 TCP服务器：192.168.10.100:8080Ø模块内置有web配置页，修改相应配置登陆http://192.168.10.10Demo使用模块上电以后会自动创建一个“计算机到计算机”的adhoc网络，名称为“marvel”。

PC端只需打开无线网络管理软件，并搜索网络即可找到“marvel”。

直接连接到“marvel”，并将无线网卡的IP修改为192.168.10.0/24网段，如下图所示：图1 PC端IP地址配置经由以上配置及连接，接下来可以测试模块工作性能，模块内建有192.168.10.10:8080端口至任意IP地址和端口的UDP回显连接，以及192.168.10.10:8080-192.168.10.100:8080的tcp连接，模块作TCP客户端使用。

1)测试网络是否连通，使用ping命令执行ping 192.168.10.10,得到结果如下：图2 ping命令测试结果2)Udp回显测试图3 UDP测试结果3)TCP回显测试图4 TCP测试结果4)模块WEB配置网络连通以后，即可使用浏览器对模块配置进行相应的修改，以适应不同的网络环境。

ESP8266 WiFi模块用户手册目录术语和缩写错误!未定义书签。

1. 产品简介 ......................................................... 错误!未定义书签。

. 概述 ......................................................... 错误!未定义书签。

产品特性 ................................................. 错误!未定义书签。

模块封装 ................................................. 错误!未定义书签。

模块基本参数 ............................................. 错误!未定义书签。

. 硬件介绍 ..................................................... 错误!未定义书签。

. 功耗 ......................................................... 错误!未定义书签。

. 射频指标 ..................................................... 错误!未定义书签。

. 尺寸 ......................................................... 错误!未定义书签。

. WiFi 天线 .................................................... 错误!未定义书签。

. 推荐炉温曲线 ................................................. 错误!未定义书签。

2. 功能描述 ......................................................... 错误!未定义书签。

HC-12无线433MHz串口模块用户手册目录一.模块介绍1.1模块特点 (3)1.2模块概述 (3)1.3基本参数 (3)1.4系列产品 (3)二.连接说明2.1工作原理简单介绍 (4)2.2模块MCU等设备的连接 (4)2.3模块之间的连接通讯 (5)2.4模块与PC连接通讯 (5)三.无线串口透传3.1串口透传特性 (5)3.2四种串口透传模式 (5)四.快速测试4.1参数架与模块连接 (6)4.2通讯测试 (7)五.开发利用5.1模块尺寸和引脚定义 (7)5.2天线选择 (8)5.3嵌入方式 (8)5.4贴片炉温 (9)5.5参考连接电路 (9)六.AT指令6.1进入AT指令方法 (10)6.2出厂默认参数 (10)6.3AT指令介绍 (10)七.关于汇承7.1公司简介 (13)版本信息HC-12V2.6发布日期2018年07月11日修改记录1.增加FU2模式下发送数据时间间隔的说明。

（2013.10.17）2.修正应用实例及电路中HC-12模块与MCU串口连接的线路图。

（2013.12.26）3.FU3模式1200波特率恢复成和1.13版本的一样，同时增加FU4模式。

FU4模式下串口波特率固定为1200bps，空中波特率为500bps，可以提高通信距离。

该模式下，只适用传输少量数据（每个数据包在60个字节以内），数据包发送时间间隔不能太短（最好在2秒以上），否则会造成数据丢失。

（2014.09.18）4.修改了FU2模式下，只适用传输少量数据（每个数据包在20个字节以内），数据包发送时间间隔不能太短（最好在2秒以上），否则会造成数据丢失。

（2014.09.18）5.软件版本由原来的V2.3升级为V2.4。

（2016.12.02）6.软件版本由原来的V2.4升级为V2.6。

（2018.07.11）1.1模块特点※远距离无线传输（开阔地1000米/FU4模式下，空中波特率500bps）※工作频率范围（433.4—473.0MHz，多达100个通信频道）※最大100mW（20dBm）发射功率（可设置8档功率）※四种工作模式，适应不同应用场合※内置MCU，通过串口和外部设备进行通信※不限一次发送的字节个数（FU1/FU3模式）※模块支持一对一、一对多、多对多连接透传1.2模块概述HC-12无线串口通信模块是新一代的多通道嵌入式无线数传模块。

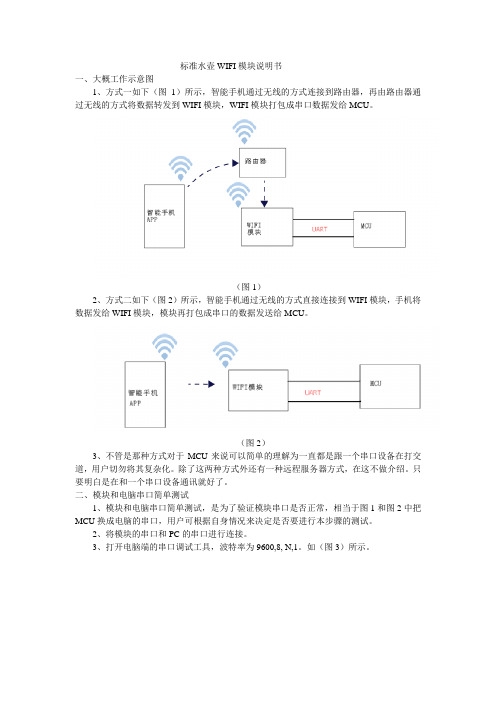

标准水壶WIFI模块说明书一、大概工作示意图1、方式一如下（图1）所示，智能手机通过无线的方式连接到路由器，再由路由器通过无线的方式将数据转发到WIFI模块，WIFI模块打包成串口数据发给MCU。

（图1）2、方式二如下（图2）所示，智能手机通过无线的方式直接连接到WIFI模块，手机将数据发给WIFI模块，模块再打包成串口的数据发送给MCU。

（图2）3、不管是那种方式对于MCU来说可以简单的理解为一直都是跟一个串口设备在打交道，用户切勿将其复杂化。

除了这两种方式外还有一种远程服务器方式，在这不做介绍。

只要明白是在和一个串口设备通讯就好了。

二、模块和电脑串口简单测试1、模块和电脑串口简单测试，是为了验证模块串口是否正常，相当于图1和图2中把MCU换成电脑的串口，用户可根据自身情况来决定是否要进行本步骤的测试。

2、将模块的串口和PC的串口进行连接。

3、打开电脑端的串口调试工具，波特率为9600,8, N,1。

如（图3）所示。

（图3）4、在串口调试工具中输入“SMARTCON”，若在串口接收窗口收到模块返回的SMARTCON，则PC与模块串口调试已通过。

三、手机配置模块测试1、手机配置模块测试只是上述中工作在方式一的时候必须的。

2、打开手机WIFI并连上用户路由器，安装我司标志水壶APP，打开APP。

点击配置，如（图4）所示。

（图4）3、在跳到路由配置界面后输入正确的路由器密码。

并在串口调试助手中发送SMARTCON给模块，待模块返回SMARTCON后，点击手机上的配置。

并等待配置完成。

配置完成后若配置成功手机会有提示，并且模块会在电脑串口接收端收到DONE的数据。

若不成功可以再次发SMARTCON，并再次点击手机APP上的配置按钮。

若一直配置不成功请重启设备检查输入的路由器密码重新再来。

四、手机、模块、PC串口测试1、本步骤只是说明测试验证手机能否正常的连接模块并把数据发给模块，模块再把数据打包成串口数据打印到电脑串口接收窗口。

E103-W04串口转WiFi模块上位机链路配置教程工作模式：当选择无的时候代表链路关闭，选择TCP/UDP透传的时候即为以上界面，同时还可以选择HTTP模式或者是不同的MQTT模式。

当处于TCP/UDP透传时的链路配置：连接类型：可以选择TCPS/TCPC/UDPC/UDPS，代表设备在网络通信中所处的不同角色，当处于TCPS/UDPS的时候，客户端连接上来，设备将会记住客户端socket（最多纪录八个），可以通过AT指令查询当前连接上来的客户端的信息，具体指令查看AT手册，同时，与客户端之间的交互通信同样支持协议传输，您可以指定向某一路客户端发送信息，也可以选择广播。

服务器地址/目标地址：当处于TCPS/UDPS时，统一填写192.168.1.1（不能填空，其实在服务器模式下这个参数不起作用，设备默认拿自身IP开启服务器），当处于客户端模式（TCPC/UDPC），这个就是客户端想要连接的目标IP地址。

服务器端口/目标端口：当处于服务器模式时，这个就是服务器的开放端口，当处于客户端模式时，这个就是目标服务器开放出来的端口。

短连接时间：这个参数不用管，只有在TCPC模式下才会有用，默认为0代表默认关闭短连接，比如您在TCPS模式下并且在这里设置短链接时间为5，那么这条TCPC链路在与服务器端取得连接后，交互完数据，5S后就会关闭链路，断开与服务器的连接（如果在5S内又进行了交互。

5S重新计时）。

注册包参数（客户端才有用）：勾选启用注册包即为使能了注册包功能，注册方式分为两种，一种是在链路连接上之后会发一包注册包，后面不会再有注册包发送，另外一种是后面发送的所有数据，都会带有这个注册包作为头部，以下的数据内容部分为注册包的内容，右边的Hex模式一般不勾选，如果勾选即为数据内容要转换为hex模式。

心跳包参数（客户端才有用）：勾选心跳开关即为开启心跳包功能，心跳内容即为心跳包的发送内容，心跳时间即为心跳发送间隔，比如60，那么这条链路每隔60S就会发送一次心跳包到服务器（如果在这期间有正常数据交互，心跳时间重置）。

产品手册DC10600W101_1V01_0C 数据手册V1.0广州大彩光电科技有限公司版权所有目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (4)4.产品尺寸 (5)5.产品定义 (6)6.产品架构 (7)7.开发软件 (8)7.1什么是虚拟串口屏 (8)7.2Keil与虚拟串口屏绑定调试 (9)8.开发文档 (10)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。

1.1硬件配置以下为该产品硬件配置图，如图1-1所示。

图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。

图1-2调试工具图2.产品规格◆产品参数产品型号DC10600W101_1V01_0C(电容触摸)产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集,部分可升级兼容MODBUS/三菱PLC/DGUS 尺寸10.1寸分辨率1024*600存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。

累加可存储约551张全屏图片(按大小178KB/张计算，不建议BMP格式)。

图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压5-15V(误差±0.2V)功耗背光最亮：4.95W；关背光：1.9W通讯接口RS232/TTL(出厂默认232电平)接口规格默认PH2.0-8P，可选配FPC1.0-10P图片下载U盘/UART（U盘必须是FAT32格式，且从未做过电脑系统启动盘)外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=223.7mm×126.3mm产品尺寸长×宽×高=257.8mm×148.0mm×17.2mm配套上位机软件VisualTFT®AV输入不支持声音播放MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。

目录第一章阶段任务第二章基于WIFI模块的无线数据传输的原理1.1 时钟模块1.2 最小单片机系统的原理1.3 温度传感器DS18B201.4 串口1.5 WIFI模块第三章基于WIFI模块的无线数据传输的实现2.1 WIFI模块设置2.2 串口部分设置2.3 调试与运行过程第四章程序与框图第五章小结第二章基于WIFI模块的无线数据传输的原理１．１时钟DS1302模块：电路原理图：DS1302与单片机的连接也仅需要3条线：CE引脚、SCLK串行时钟引脚、I/O 串行数据引脚，Vcc2为备用电源，外接32.768kHz晶振，为芯片提供计时脉冲。

读写时序说明：DS1302是SPI总线驱动方式。

它不仅要向寄存器写入控制字，还需要读取相应寄存器的数据。

控制字总是从最低位开始输出。

在控制字指令输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从最低位（0位）开始。

同样，在紧跟8位的控制字指令后的下一个SCLK脉冲的下降沿，读出DS1302的数据，读出的数据也是从最低位到最高位。

数据读写时序如图１．２单片机最小系统的原理：说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.１．３温度传感器DS18B20的原理（连接到单片机最小系统，并将温度发送给WIFI模块)：3.1.1 DS18B20性能特点(1) 独特的单线接口方式，只需一个接口引脚即可通信；(2) 每一个DS18B20都有一个唯一的64位ROM 序列码； (3) 在使用中不需要任何外围元件；(4) 可用数据线供电，电压范围:+3.0V-+5.5 V ；(5) 测温范围:-55℃ -+125℃，在-10℃-+85℃范围内精度为+0.5℃，分辨率为0.0625℃； (6) 通过编程可实现9-12位的数字读数方式。

基于单片机控制的WIFI无线传输模块设计WIFI无线传输模块是一种可以实现无线通信的装置，通过无线网络与其他设备进行数据传输。

在基于单片机控制的设计方案中，我们可以利用单片机来实现对WIFI模块的控制和数据处理。

首先，我们需要选择合适的WIFI模块。

常见的WIFI模块有ESP8266、ESP32等，这些模块都具备较强的无线通信能力和低功耗特性。

我们可以根据项目需求选择合适的模块。

接下来，我们需要将WIFI模块与单片机进行连接。

一般情况下，WIFI模块通过串口与单片机进行通信。

我们可以通过将单片机的TX引脚连接到WIFI模块的RX引脚，并将单片机的RX引脚连接到WIFI模块的TX引脚，实现双向通信。

在单片机程序的设计中，我们需要编写相应的驱动程序来控制WIFI模块。

首先，我们需要初始化WIFI模块的串口通信设置，如波特率、数据位、停止位等。

然后，我们可以通过向WIFI模块发送特定的AT指令来进行控制和配置。

例如，可以通过AT指令连接到WIFI网络、获取本地IP地址、发送数据等。

在驱动程序中，我们还可以定义一些函数来简化AT指令的发送和接收，使控制更加方便。

另外，在设计中我们需要注意WIFI模块的电源供应。

一般情况下，WIFI模块需要3.3V的电压供应，而单片机输出的IO信号一般为5V。

因此，我们需要使用逻辑电平转换器将单片机的IO信号转换为3.3V，以兼容WIFI模块的工作电压。

在实际应用中，我们可以根据项目需求设计不同的功能。

例如，我们可以设计一个远程控制系统，通过WIFI无线传输模块将用户的控制指令发送到被控制的设备上。

我们可以通过配置WIFI模块为TCP服务器，在单片机程序中监听特定的端口，接收来自用户的控制指令，并执行相应的操作。

总结起来，基于单片机控制的WIFI无线传输模块设计涉及到WIFI模块的选择、与单片机的连接、驱动程序编写、逻辑电平转换等方面。

通过合理的设计和编程，可以实现WIFI模块与单片机的无线通信和数据传输。

MCU与WIFI通信概述一、MCU与串口硬件通信接口电路框图：WIFI模块与MCU设备采用串口通信方式进行通信，命令和数据通过串口协议进行相互交互。

WIFI模块采用3.3V电源供电，MCU设备如果5V供电，在TXD线和RXD线串联470欧的电阻.如果3.3V供电，则不需增加线上串联电阻.UART参数设置：波特率:115200数据位：8位奇偶检验：无停止位：1位二、通信协议MCU发送通信格式：协议说明帧开始长度（H）长度（L）帧顺序号命令数据内容结束数据0xad XX XX XX XX XX0xda 占用字节数11111n1数据范围0xad0x0-0xff0x0-0xff0x0-0xff0x00-0x090x0-0xff0xda 注：长度（H）(L)是从帧顺序号开始算起到结束的字节数。
