串口透传WiFi模块常见的几种参数配置方法含web网页配置

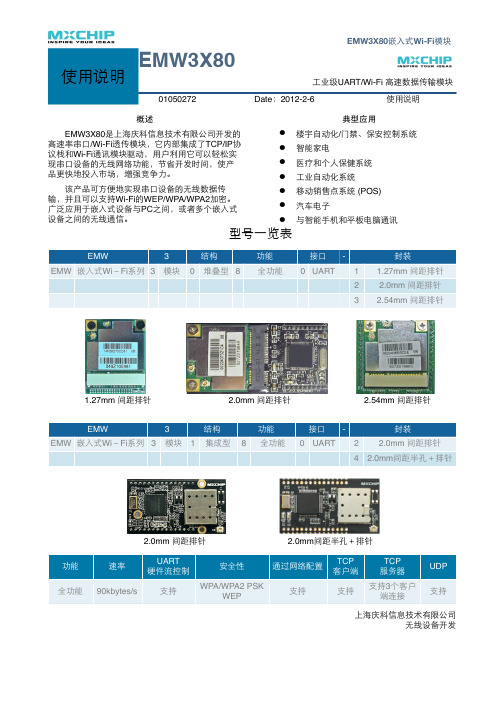

EMW3X803X80工业级UART/Wi-Fi 高速数据传输模块使用说明01050272 Date：2012-2-6使用说明概述EMW3X80是上海庆科信息技术有限公司开发的高速率串口/Wi-Fi透传模块，它内部集成了TCP/IP协议栈和Wi-Fi通讯模块驱动，用户利用它可以轻松实现串口设备的无线网络功能，节省开发时间，使产品更快地投入市场，增强竞争力。

该产品可方便地实现串口设备的无线数据传输，并且可以支持Wi-Fi的WEP/WPA/WPA2加密。

广泛应用于嵌入式设备与PC之间，或者多个嵌入式设备之间的无线通信。

典型应用●楼宇自动化/门禁、保安控制系统●智能家电●医疗和个人保健系统●工业自动化系统●移动销售点系统 (POS)●汽车电子●与智能手机和平板电脑通讯型号⼀一览表EMW 3结构功能接口-封装EMW嵌入式Wi－Fi系列3模块0堆叠型8全功能0UART1 1.27mm 间距排针2 2.0mm 间距排针3 2.54mm 间距排针! 1.27mm 间距排针! 2.0mm 间距排针! 2.54mm 间距排针EMW 3结构功能接口-封装EMW嵌入式Wi－Fi系列3模块1集成型8全功能0UART2 2.0mm 间距排针4 2.0mm间距半孔＋排针!!! 2.0mm 间距排针! 2.0mm 间距半孔＋排针功能速率UART硬件流控制安全性通过网络配置TCP客户端TCP服务器UDP 全功能90kbytes/s 支持WPA/WPA2 PSKWEP支持支持支持3个客户端连接支持上海庆科信息技术有限公司无线设备开发特点●快速、易用的嵌入式端接口⏹模块UART接口的波特率高达921600⏹实际传输速率，UART接口高达90kbytes/s⏹UART接口支持硬件流控制，在高速模式下实现串口数据的可靠传输⏹简化的硬件连接：只需要连接UART的TX和RX信号，就能实现Wi-Fi通讯●安全、稳定的Wi-Fi无线链路⏹支持以AP为中心的星型网络和Ad-Hoc模式的对等网络⏹支持IEEE 802.11 b/g无线MAC标准，自动调节传输速率⏹Wi-Fi断线检测，并在网络恢复之后自动重新连接⏹支持WPA/WPA2个人级和企业级加密（高安全性模块），WEP加密⏹IPEX天线接口，可灵活选用各种形式的天线⏹无线射频通过CE，FCC等国际认证●专为数据传输设计的嵌入式TCP/IP网络协议⏹支持简单数据传输协议UDP，支持UDP广播和单播⏹支持可靠数据传输协议TCP，可充当TCP服务器或者TCP客户端⏹作为TCP服务器时，最多允许5个客户端的连接⏹TCP链路断线后自动尝试重新连接⏹可以通过网关与Internet上的网络设备通讯⏹支持DNS域名解析服务●灵活的模块配置和管理⏹通过UART发送EMSP命令控制模块⏹通过无线网络发送EMSP命令控制模块⏹通过HTML网页配置模块⏹提供多平台，开源的模块配置软件●面向嵌入式设备的功能设计⏹运行模式下的工作电流小于210mA⏹休眠电流小于1mA，可提供3年的电池工作时间⏹模块上电到建立Wi-Fi网络的时间小于2.5秒（WEP加密），5秒（WPA加密）⏹多种外型尺寸，便于集成●可靠的产品质量，完备的技术服务⏹工业级温度范围：－40〜～80℃⏹可以提供专用的模块测试仪器（工装测试）⏹通过ROSH环境评估认证⏹提供评估板和各种测试代码固件更新历史01050271－01050272版本模块的主要更新1、Status信号默认设置为高电平。

wifi模块的参数WiFi模块通常具有许多参数，下面我将介绍一些常见的参数及其功能。

1.类型：常见的WiFi模块类型包括标准（如802.11b/g/n/ac）和低功耗类型（如WiFi BLE）。

标准类型用于传输大量数据，而低功耗类型适用于需要长时间待机的应用。

2.频率：WiFi模块可以工作在2.4GHz和5GHz两种频率上。

2.4GHz适用于长距离传输，但在拥挤的环境中可能存在干扰。

5GHz频率具有更高的速度和较少的干扰，但传输距离相对较短。

3.速率：WiFi模块的速率指的是数据传输的速度。

常见的速率有11Mbps、54Mbps、300Mbps和600Mbps等。

速率越高，传输的数据量越大。

4.功率：WiFi模块的功率表示其发送信号的强度。

功率越高，信号范围越远，但同时也会消耗更多的电力。

5.安全性：WiFi模块通常具有不同的安全认证机制，如WEP、WPA和WPA2等。

这些机制可以提供加密和身份验证功能，保护网络免受未经授权的访问。

6.接口：WiFi模块通常提供不同类型的接口，例如UART、SPI和I2C等。

这些接口可以用于与主控芯片或其他外设进行通信。

7.天线：WiFi模块通常配备天线，用于发送和接收信号。

天线的类型包括片状天线、陶瓷天线和外置天线等。

天线的选择取决于应用环境和设备设计要求。

8.尺寸：WiFi模块的尺寸通常以PCB尺寸表示，例如15mm x15mm或25mm x 25mm。

模块的尺寸会影响其在设备中的布局和集成难度。

9.距离：WiFi模块的传输距离与功率、天线和环境等因素有关。

通常，WiFi模块可以在几十米的范围内实现数据传输。

10.兼容性：WiFi模块通常与其他设备和网络兼容，可以与路由器、手机、计算机和其他IoT设备等进行通信。

11.稳定性：WiFi模块的稳定性是指其在各种环境条件下的工作性能。

这包括信号干扰、温度变化和电磁辐射等因素的影响。

12.芯片供应商：WiFi模块的芯片供应商通常是一个重要的考虑因素。

透传模式（透明传输SeriaNet）详解1．简介SerialNet模式将本地异步串口通信转换成基于TCP/UDP协议的网络通信。

其主要目是将串行通信的简单设备实现在网络上的通信，而这些设备不需要做任何改变，为此，SerialNet模式定义了一系列相关的操作参数，这些参数的定义实现了网络连接所需要的属性。

当DTU工作在SerialNet模式时，在设备串口与网络之间他的工作方式就象路由器的路由过程。

SerialNet模式的工作方式不同于客户端或服务端设备（客户端设备通常指PLC、RTU等数据采集设备，服务端设备指系统中心服务器），当客户端发起通讯请求时，在两设备之间数据传输之前，DTU 必须与远端服务中心建立网络连接，也就是说，客户端设备（例如PLC）要与数据中心进行数据传输时，首先客户端设备与DTU设备的串口连接，DTU在进入SerialNet模式后，自动被调用去与服务器中心设备建立网络连接。

DTU进入SerialNet模式后，既可以作为客户端模式也可作为服务端模式。

工作在SerialNet模式下的DTU将自动完成串口到网络通信的转换，所有数据可透明的在两设备之间双向传输。

2．SerialNet模式SerialNet模式的建立首先要用AT+I命令定义所有相关的参数，然后再用一特殊AT+I命令进入SerialNet模式。

DTU一旦进入SerialNet模式，将不再接收任何AT+I命令，通过与主机串口的连接，DTU专注于处理本地设备串口的数据，DTU不对数据做任何处理（即透明传输）。

在这种模式下，自动波特率不起作用，在进入SerialNet模式之前，固定波特率必须设置。

SerialNet模式可通过以下两种方法来终止：a) 通过k1、k2、k3三个跳线监控数据流，通过不同的组合可实现多种方案来触发复位机制。

b) 通过串口连续输入3个“+”号，间隔在半秒以内只要有其中一个事件发生，DTU将退出SerialNet模式然后重启，此时DTU切换到命令模式并可再次响应AT+I命令。

串口转网口的配置参数介绍2011-09-01 作者：上海卓岚信息科技有限公司来源：zlmcu1.串口转网口介绍串口转网口是一种协议转化器。

包括两类产品：串口服务器和串口转网口模块。

前者就是一个设备，而后者常常被作为一种电子元器件来使用，这种串口转网口模块不仅是实现串口转网口功能，更确切地说，它是一种联网的解决方案。

因为每个MCU都具有串口，如果能够利用串口连接以太网，那么联网将变得非常简便。

图1. 串口转网口模块2.串口转网口的参数串口转网口产品在使用前需要配置参数，由于其是串口和网口的转换器，所以主要的参数都是网络参数和串口参数。

其参数可以通过网页法、windows工具法、串口类AT命令法进行配置。

图2、图3显示的就是网页法、windows工具法的参数配置界面。

图2. 串口转网口的网页法配置图3. 串口转网口的windows工具法配置2.1 网口参数介绍表1. 网口参数表网页法名称（图2）Widnwos工具法名称（图3）说明IP模式/ IP模式用户可以选择静态或DHCP（动态获取IP）IP地址IP IP地址串口转网口产品的IP地址端口Port 端口串口转网口产品处于TCP Server或UDP模式时的监听端口工作模式Mode 工作模式有TCP Server（TCP服务器模式）、TCP Client（TCP客户端模式）、UDP模式、UDP组播。

设置为TCP Server时，外部网口设备需要主动连接串口转网口产品；设置为TCP Client时，串口转网口产品主动向目的IP指定的网络服务器发起连接。

关于工作模式的选择，请参考串口转网口的TCP工作模式选择。

子网掩码Mask 子网掩码必须与本地子网掩码相同网关Gateway 网关必须与本地网关相同目的IP或域名Dest IP 目的IP或域名在TCP Client或UDP模式下，数据将发往目的IP或域名指示的计算机。

目的端口Dest Port 目的端口在TCP Client或UDP模式下，数据将发往目的IP的目的端口。

串口连接的参数
当涉及到串口连接时，有几个关键参数需要考虑。

以下是一些常见的串口连接参数：
1. 波特率（Baud Rate）：波特率是指串口通信中数据传输的速率。

它以每秒位数（bps）来表示。

常见的波特率包括9600、19200、38400、115200 等。

选择适当的波特率以确保数据传输的准确性和效率。

2. 数据位（Data Bits）：数据位是指每个字节中实际传输的数据位数。

常见的数据位设置包括7位或8位。

7位数据位通常用于ASCII字符传输，而8位数据位可用于传输二进制数据。

3. 停止位（Stop Bits）：停止位用于表示每个字节的结束。

常见的停止位设置包括1位、1.5位或2位。

选择适当的停止位以确保数据传输的同步。

4. 奇偶校验（Parity）：奇偶校验是一种用于检测数据传输错误的方法。

它可以是奇校验、偶校验或无校验。

奇偶校验位的设置可以根据实际需求进行选择。

5. 流控制（Flow Control）：流控制用于管理数据传输的速率和防止缓冲区溢出。

常见的流控制方法包括硬件流控制（如RTS/CTS）和软件流控制（如XON/XOFF）。

这些参数需要根据实际的串口设备和通信协议进行配置。

在进行串口连接时，确保双方设备的参数设置一致，以确保可靠的数据传输和通信。

无线串口模块使用方法
无线串口模块是一种可以将串口信号转换为无线信号传输的设备，主要应用于无线数据传输、无线远程控制等领域。

使用无线串口模块，可以通过无线方式将串口设备（如传感器、控制器等）与计算机或其他设备进行数据交换。

无线串口模块的使用方法如下：
1. 接线：将无线串口模块的串口口与串口设备（如传感器、控制器等）的串口口相连，将无线串口模块的无线口与接收设备（如计算机、单片机等）的无线口相连。

2. 配置：打开计算机或单片机上的串口工具（如串口助手），选择相应的串口号和波特率，设置无线串口模块的无线参数（如频率、功率等），确保无线串口模块和接收设备的无线参数一致。

3. 测试：发送数据到串口设备，通过无线串口模块将数据无线传输到接收设备，观察接收设备是否能正确接收到数据。

4. 调试：如果数据传输出现问题，可以通过调整无线串口模块和接收设备的无线参数，或者更换无线串口模块和接收设备的无线模块，来解决问题。

总之，无线串口模块使用简单方便，可以大大简化无线数据传输和远程控制的操作，是现代化智能化设备中不可或缺的一种设备。

- 1 -。

HLK-RM08S用户手册5PORT ETHERNET以太网150M WIFI无线网双串口网络/无线模块版本：V1.54日期：2022年10月13日版权所有@深圳市海凌科电子有限公司目录1产品简介 (2)2产品综述 (2)2.1技术规格 (2)2.2硬件说明 (3)3快速开始向导 (7)3.1恢复出厂设置 (7)3.2配置网络参数 (7)3.3配置串口转网络透传参数 (7)4功能说明 (8)4.1默认模式 (8)4.2串口转以太网 (9)5参数配置 (11)5.1参数存储 (11)6WEB页面配置 (12)6.1WEB配置网络 (12)6.3提交更改 (17)7串口AT指令 (17)8串口配置工具 (20)8.1搜索模块 (22)8.2设置各选项参数 (22)8.3提交配置 (23)8.4用户数据保存 (24)8.5查询配置 (24)8.6进入透传模式 (24)8.7恢复出厂设置 (24)9设备搜索工具 (24)10网络AT指令 (25)11恢复设置 (26)附录A文档修订记录 (28)1产品简介HLK-RM08S是海凌科电子新推出的低成本嵌入式UART-ETH-WIFI（串口-以太网-无线网）模块。

本产品是基于通用串行接口的符合网络标准的嵌入式模块，内置TCP/IP协议栈，能够实现用户串口、以太网、无线网（WIFI）3个接口之间的转换。

通过模块，传统的串口设备在不需要更改任何配置的情况下，即可通过Internet网络传输自己的数据。

为用户的串口设备通过网络传输数据提供完整快速的解决方案。

MCU HLK-RM08SSerialWiFiEthernet图 1.功能结构2产品综述2.1技术规格网络参数网络标准无线标准：IEEE802.11n、IEEE802.11g、IEEE802.11b有线标准：IEEE802.3、IEEE802.3u无线传输速率11n:最高可达11g:最高可达11b:最高可达150Mbps54Mbps11Mbps信道数1-11频率范围 2.4-2.4835G发射功率15-20DBM接口5个以太网口、2个串口、1个usb口（host/slave）、GPIO天线天线类型板载天线/外接天线（二选一）功能参数WIFI工作模式无线网卡/无线接入点/无线路由器WDS功能支持WDS无线桥接无线安全无线MAC地址过滤无线安全功能开关64/128/152位WEP加密WPA-PSK/WPA2-PSK、WPA/WPA2安全机制网络管理远程Web管理配置文件导入与导出WEB软件升级串口转网络TCP连接最大连接数>20UDP连接最大连接数>20串口波特率1200~2000000bps其它参数状态指示灯状态指示环境标准工作温度：-40-60℃工作湿度：10%-90%RH（不凝结）存储温度：-40-80℃存储湿度：5%-90%RH（不凝结）其它性能频段带宽可选：20MHz、40MHz，自动2.2硬件说明2.2.1机械尺寸尺寸如下图所示：ES0功能说明：1.系统正常启动后，REF_CLK（11脚GPIO0）保持低电平时间0.05s<t<6s,串口0退出透传模式。

DOIT.AM®深圳四博智联科技有限公司使用手册文档更新说明日期版本更新内容2017-3-31 V1.0 首次发布目录一. 固件特色 (5)二网页配置使用说明 (6)2.1 查看状态 (7)2.2 串口配置 (9)2.3 WiFi配置 (10)2.4 网络配置 (12)2.5 重启模块 (14)2.6 恢复出厂设置 (14)2.7 查看版本号 (15)2.8 内置AT指令集 (15)三 LED灯含义 (17)四配置案例 (18)4.1 局域网透传 (18)4.2 基于Doit云远程透传 (20)附录. 设计资料 (25)图目录图2. 1默认热点 (6)图2. 2热点信息 (6)图2. 3模块运行状态 (7)图2. 4模块在STA下连接成功的状态 (7)图2. 5 MODULE菜单 (8)图2. 6 MORE菜单 (8)图2. 7 串口设置页面 (9)图2. 8 保存设置失败页面 (10)图2. 9 保存设置成功页面 (10)图2. 10 WiFi设置界面-AP模式 (11)图2. 11 WiFi设置界面-STA模式 (12)图2. 12网络设置 (13)图2. 13重启模块页面 (14)图2. 14恢复出厂页面 (14)图2. 15查看版本号页面 (15)图2. 16 AT+STASTATUS示例 (16)图2. 17 AT+RST示例 (16)图4. 1案例实物照片 (18)图4. 2案例-连接WiFi模块热点 (18)图4. 3TCP Client设置 (19)图4. 4透传示例 (19)图4. 5打开Doit透传云 (20)图4. 6手机端网络调试助手 (21)图4. 7案例-STA模式设置 (22)图4. 8案例-STA模式设置保存参数 (22)图4. 9案例-网络设置 (23)图4. 10案例-串口收到数据 (23)图4. 11案例-APP收到数据 (24)表目录表2. 1内置AT指令集 (15)表3. 1 LED灯含义 (17)一. 固件特色抛开繁琐AT指令，简单Web页面配置，即可实现透传。

USR-C210说明书文件版本：V1.5.4产品特点：●支持********GHz802.11b/g/n无线标准●支持WEP/WPA/WPA2安全模式●支持AP、STA、AP+STA工作模式●完全集成的串口转无线TCP/UDP传输功能，多个串口速率选择●局域网搜索和无线参数设置功能●支持TCP/UDP Client注册包机制●支持Simple Config/Airkiss/usrlink快速联网配置●支持类RFC2217自动波特率适配功能●支持简单AT+指令集配置●Httpd Client功能●3.3V单电源供电●超低功耗模式，支持深度休眠●可选择内置天线，外置天线（IPEX连接器）●超小尺寸：26.6mm*18.2mm*2.8mm SMT封装目录USR-C210说明书 (1)1.快速入门 (3)1.1.模块测试硬件环境 (3)1.2.数据传输测试 (5)2.产品概述 (7)2.1.产品简介 (7)2.2.模块基本参数 (7)2.3.模块工作电源及功耗 (8)2.4.硬件描述 (10)3.产品功能 (13)3.1.WIFI无线配网方式 (13)3.1.1.模块作为STA方式 (14)3.1.2.模块作为AP方式 (15)3.1.3.模块作为AP+STA模式 (15)3.1.4.加密方式 (16)3.2.工作模式 (16)3.2.1.透明传输模式 (17)3.2.2.命令模式 (19)3.2.3.HTTPD Client模式 (19)3.3.串口参数 (21)3.3.1.串口参数简介 (21)3.3.2.类RFC2217自动波特率功能 (22)3.4.特色功能 (24)3.4.1.GPIO功能 (24)3.4.2.局域网内搜索 (25)3.4.3.TCP/UDP Client注册包机制 (26)3.4.4.快速联网协议（usrlink） (27)3.4.5.Simple Config/Airkiss智能配网 (28)3.4.6.模块休眠模式介绍 (28)3.4.7.心跳包机制 (29)3.4.8.自定义网页功能 (31)3.4.9.Wi-Fi连接异常处理 (31)4.设置方法 (32)4.1.Web页面设置 (32)4.2.AT指令配置 (33)4.2.1.AT指令集 (34)5.联系方式 (38)6.免责声明 (39)7.更新历史 (40)1.快速入门USR-C210是有人WiFi模块USR-C21系列的一款低成本模块。

无线路由器自带WiFi功能，可实现无线局域网内WiFi无线数据和串口232/485数据转换。

以下为基本操作设置，这里路由器的IP地址（网关）为192.168.2.1。

1、无线路由器不用插SIM卡，但要把路由器的拨号方式更换为“动态获取地址”或“静态地址”（默认设置为“3/4G拨号”，否则设备会默认每隔约5min重启一次），一般选择“动态获取地址”即可，如图1；设置成功后如图2：
图1
图2
2、1）路由器进行无线WiFi功能配置，无线模式选择“无线访问点AP”，接受其他手机或PC等客户端连接，无线“安全选项”及密码根据实际需求设置，这里略去，如图3：
图3
2）路由器进行串口功能设置，这里以“服务器”模式为例，如图4：
图4
3、电脑PC端连接无线路由器的wifi热点，路由器正确连接好网口转串口线和USB转串口线至电脑PC。

此时分别打开串口调试工具和TCP/UDP服务管理软件，进行软件数据双向传输。

如图5，6：
图5：串口助手软件做服务端
图6：TCP/UDP服务软件做客户端配置。
