区域地质填图的基本方法及地质剖面的测制方法一、区域地质填图的基本方法主要内容：（一）目的任务（二）地质调查工作程序（三）区域地质填图的基本方法（四）区域地质填图的精度要求一、区域地质填图的基本方法地质填图是地质工作最基本的工作手段之一。
无论是区域地质调查、还是矿产地质调查、水文地质调查、环境地质调查、灾害地质调查等均离不开地质填图(调查)，只是侧重面不同而已。
区域地质填图也称区域地质调查。
区域地质调查的比例尺一般有1∶1000000、1∶500000、1∶250000、1∶200000、1∶50000、1∶10000、1∶5000、1∶2000等等，根据不同的比例尺，其工作方法略有差异。
本次只讨论1∶50000区域地质调查方法。
（一）目的任务一比五万区域地质调查，是一项基础性地质工作。
其目的任务是通过填制一比五万地质图，查明调查区内地层、岩石(沉积岩、岩浆岩，变质岩)，构造以及其他各种地质体的特征，并研究其属性、形成环境和发展历史等基础地质问题，为国土规划、矿产普查、水文、工程、环境地质勘查、地质科研、地质教学等提供基础地质资料。
（二）地质调查工作程序地质调查一般遵循立项论证、设计编审、地质填图、成果编审及出版准备五个程序。
（三）地质填图方法1∶50000区域地质填图方法是依据中华人民共和国地质矿产部行业标准（DZ001-1991）区域地质调查总则（1∶50000）的要求下进行。
并按批准的设计书开展地质填图工作。
填图中要取全取准第一性资料，加强综合研究，发现问题要及时处理，必要时可根据实际情况修改设计，并报审批单位核准。
不同的基岩出露区，应选择不同的填图方法。
1．沉积岩区沉积岩采用多重地层单位划分，岩石地层方法填图。
研究的主要内容是：①查明岩石地层单位的岩性、主要物质成分和地球化学特征、基本层序、化石内容、沉积特征(结构、构造及组构特征)、厚度、产状、形态、成因、含矿性、接触关系、时空分布变化。
1：2000地质剖面测制一、测制剖面的目的划分填图单位（包括岩石地层单位、岩石谱系单位、蚀变带及构造），研究各填图单位的组成、结构、构造、标志、特殊成因、成分的岩石单位及含矿层、地球化学异常层的层位，与填图单位之间的相互关系等，确定填图单元，为野外地质填图创造必要条件。
因此，主要地层、岩石谱系单位剖面的测制工作，一般在设计阶段完成。
地质普查和区域地质调查中的地质剖面可分为：（一）地层剖面：其目的是通过研究岩石物质及矿物成分、结构构造、古生物特征及组合关系、含矿性、标准层、沉积建造、地层组合、变质程度等。
建立地层层序、查清厚度及其变化，接触关系，确定填图单位。
（二）构造剖面：是着重研究区内地层及岩石在外力作用下产生的形变，如褶皱、断裂、节理、劈理、糜棱岩带（韧剪带）的特征、类型、规模、产状、力学性质和序次、组合及复合关系。
对研究区域构造的剖面，要通过主干构造及典型的构造单元。
（三）侵入岩剖面：主要是研究侵入岩的矿物成分、含量及组合、结构构造、含矿性、同化混染、接触蚀变作用、原生及次生构造、侵入体与围岩的接触关系、岩相变化特征、侵入期次、时代及侵入体与成矿的关系。
确定侵入体中单元划分。
（四）第四系剖面：研究第四纪沉积物的特征、成因类型及含矿性，时代，地层厚度及变化特征、新构运动及其表现形式。
（五）火山岩剖面：研究火山岩的岩性特征、与上、下地层的接触关系、火山岩中沉积夹层的建造、生物特征；火山岩的喷民旋廻、喷发韵律，火山岩的原生构造和次生构造，确定火山岩的喷发形式、火山机构和构造。
矿区勘探线剖面：分铅直剖面和水平剖面，此处仅指铅直剖面。
在布设勘探剖面时，要照顾到整个矿床的各个地段，或兼顾相邻矿床。
剖面线垂直矿体（床）走向线，间距一般与勘探网度一致。
勘探线剖面主要反映矿体与围岩之间的界线，矿体中各种矿石自然类型和工业品级的界线，各种岩石之间的界线，各种构造界线；矿体的数量、分布、形状、大小、产状、厚度、矿石的自然类型和工业品级；构造控制和构造破坏等。

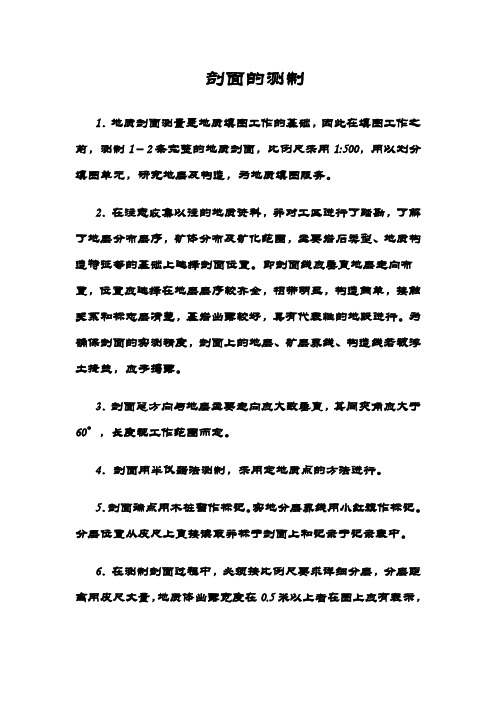

剖面的测制1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:500，用以划分填图单元，研究地层及构造，为地质填图服务。
2．在注意收集以往的地质资料，并对工区进行了踏勘，了解了地层分布层序，矿体分布及矿化范围，主要岩石类型、地质构造特征等的基础上选择剖面位置。
即剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．剖面总方向与地层主要走向应大致垂直，其间夹角应大于60°，长度视工作范围而定。
4．剖面用半仪器法测制，采用定地质点的方法进行。
5．剖面端点用木桩留作标记。
实地分层界线用小红旗作标记。
分层位置从皮尺上直接读取并标于剖面上和记录于记录表中。
6．在测制剖面过程中，必须按比例尺要求详细分层，分层距离用皮尺丈量，地质体出露宽度在0.5米以上者在图上应有表示，小于0.5米，具有特殊地质意义的地质体（如矿化层、标志层）应放大表示。
7．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
8．地质记录内容应全面、准确，地质体产状及所采各种样品应按有关规范的统一格式标绘于剖面图相应位置上。
在作文字记录时，首先注明时间、地点、剖面编号、参加人员及分工，然后逐项填写表格内容：导线号、方位、导线长、坡角、产状等，逐层对岩石或地质体特征进行观察描述。
格式如下：（导线号）0-1导（方位）160°（导线长）100米（坡角）+5°（分层位置）5米（层号）②（岩性名称）砂岩（岩性描述）颜色结构构造矿物成份、特征、含量、矿化、蚀变特征岩层宏观特征、产状等。
采集样品9．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。

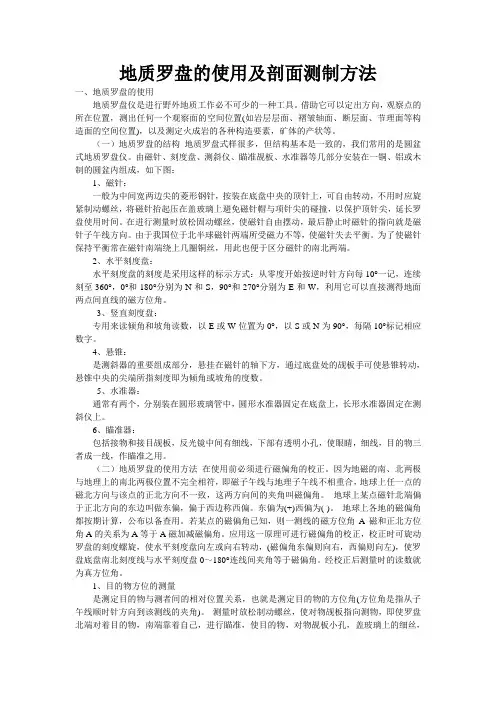

地质罗盘的使用及剖面测制方法一、地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
（一）地质罗盘的结构地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如下图：1、磁针：一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
2、水平刻度盘：水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10°一记，连续刻至360°，0°和180°分别为N和S，90°和270°分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
3、竖直刻度盘：专用来读倾角和坡角读数，以E或W位置为0°，以S或N为90°，每隔10°标记相应数字。
4、悬锥：是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
5、水准器：通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
6、瞄准器：包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
（二）地质罗盘的使用方法在使用前必须进行磁偏角的校正。

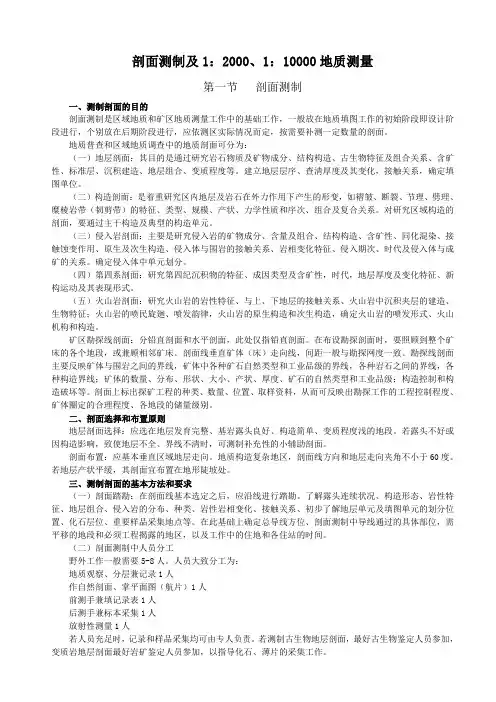

剖面测制及1：2000、1：10000地质测量第一节剖面测制一、测制剖面的目的剖面测制是区域地质和矿区地质测量工作中的基础工作，一般放在地质填图工作的初始阶段即设计阶段进行，个别放在后期阶段进行，应依测区实际情况而定，按需要补测一定数量的剖面。
地质普查和区域地质调查中的地质剖面可分为：（一）地层剖面：其目的是通过研究岩石物质及矿物成分、结构构造、古生物特征及组合关系、含矿性、标准层、沉积建造、地层组合、变质程度等。
建立地层层序、查清厚度及其变化，接触关系，确定填图单位。
（二）构造剖面：是着重研究区内地层及岩石在外力作用下产生的形变，如褶皱、断裂、节理、劈理、糜棱岩带（韧剪带）的特征、类型、规模、产状、力学性质和序次、组合及复合关系。
对研究区域构造的剖面，要通过主干构造及典型的构造单元。
（三）侵入岩剖面：主要是研究侵入岩的矿物成分、含量及组合、结构构造、含矿性、同化混染、接触蚀变作用、原生及次生构造、侵入体与围岩的接触关系、岩相变化特征、侵入期次、时代及侵入体与成矿的关系。
确定侵入体中单元划分。
（四）第四系剖面：研究第四纪沉积物的特征、成因类型及含矿性，时代，地层厚度及变化特征、新构运动及其表现形式。
（五）火山岩剖面：研究火山岩的岩性特征、与上、下地层的接触关系、火山岩中沉积夹层的建造、生物特征；火山岩的喷民旋廻、喷发韵律，火山岩的原生构造和次生构造，确定火山岩的喷发形式、火山机构和构造。
矿区勘探线剖面：分铅直剖面和水平剖面，此处仅指铅直剖面。
在布设勘探剖面时，要照顾到整个矿床的各个地段，或兼顾相邻矿床。
剖面线垂直矿体（床）走向线，间距一般与勘探网度一致。
勘探线剖面主要反映矿体与围岩之间的界线，矿体中各种矿石自然类型和工业品级的界线，各种岩石之间的界线，各种构造界线；矿体的数量、分布、形状、大小、产状、厚度、矿石的自然类型和工业品级；构造控制和构造破坏等。
剖面上标出探矿工程的种类、数量、位置、取样资料，从而可反映出勘探工作的工程控制程度、矿体圈定的合理程度、各地段的储量级别。
