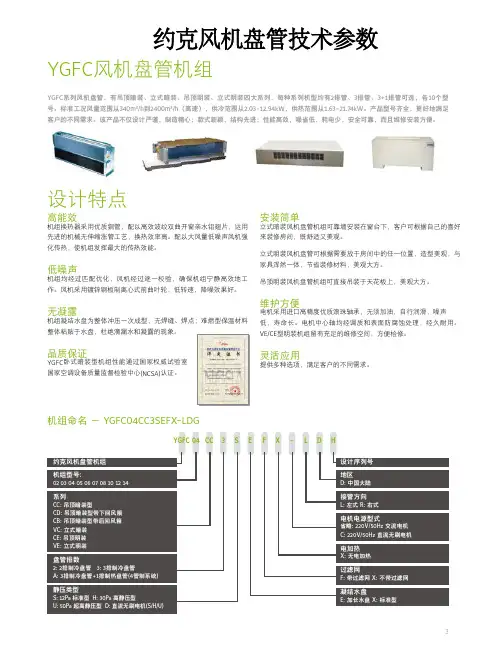

风机盘管详细参数一. 中央空调的最佳搭档:AFP系列风机盘管空调器主要有热交换器(高效换热盘管)、低噪声离心风机、凝水盘、壳体及控制器组成，是中央空调系统的末端装置，设计先进，品种齐全，性能优越，用途广泛，通常用于噪声小，温度调节灵活的各种宾馆、饭店、医院商业大楼等处。
特点和优点:, 机器精致、适用范围广, 高能量、高效率, 优质材料、工艺精湛, 结构紧凑、占地少, 遥控调控、任选室温, 超低噪音、运转宁静, 防菌装置、健康伴侣二. 机组结构特色:盘管:超高效传热-采用高纯度无紫铜管与美国TRIDAN专用翅片冲床冲制的正弦波形铝制散热翅片，经机械胀管与铝片紧密结合;专用水流分布均匀的集水头。
这些都能发挥理想的整体传热效果。
壳体:坚固、简洁、漂亮。
暗装壳体使用一级热镀锌钢板经专用模具加工成型，结构坚实不易变形。
明装壳体明亮流畅，工艺上采用酸洗、磷化、烘烤后喷塑涂妆，以确保机体防锈及美观。
水盘:专用模具一次性拉伸成型，无焊缝存在，随后表面进经热浸电著烤漆处理。
底部和四周均沾贴δ5PE板避免水盘表面冷凝水存在。
风机:运转宁静-风轮为高效率低噪声之翼截式离心风叶，动平衡性高。
电机:效率高耗电少-三速电机可依靠不同转速调整风机风量和压头。
轴承为含油滑动轴承，可自动填注润滑油，延长使用寿命，机座采用橡胶减振，降低运转噪音。
遥控开关:中央空调电子式风机开关，由于应用了国际最先进的微型集成电路中央处理器技术，从而使产品的电气性能更加稳定可靠，遥控开关外型小巧，操作简便。
可与机组联动，实现异地控制机组启停。
开关带有启停、风速调节、定时、控制盘管循环回路中电动阀的通断\等功能。
红外线遥控，最大接受距离15m。
三. 健康环保机型:风机盘管的健康伴侣——新型物理防菌装置风机盘管在制冷运行时，会产生大量的冷凝水，冷凝水会在积水盘中形成一层水膜。
由于温湿度适宜(10?左右)。
病菌便会在水盘中存活，然后在风机盘管停止工作后，水盘中的温度便达到室温(30?左右)，病菌便会大量繁殖，久而久之，水盘中存在大量各种不同的病菌，成为一个污染源，严重恶化室内空气品质，尤其是适合空气传播的病菌在水盘中生存和繁殖后，便会成为病源。
风机盘管技术要求1.基本技术参数及要求1.1盘管的耐压性能：工作压力1.6Mpa，按国际规定的实验压力应≥1.5倍的工作压力。
1.2额定风量和全压：在国际规定的下，风量实测值不低于额定值的95%；全压实测值不低于额定值的93%，功率实测不超过额定值的10%。
(须提供测试报告)1.3风机盘管应有良好的凝结水处理措施，排放流畅，不应有凝结水外滴。
1.4风机应选用耗电省、噪音低、E级绝缘，调速范围宽且满足高、中、低三档转速稳定运行的叶轮风机。
风机在工厂制造完成后，经动、静平衡实验，使其振动小，不老化，不变形。
电机应选用三种速度可调节的永久性电容电机，达到节电的效果。
三速风机应设独立的熔断器保护，风机及阀门的控制端子应集中设置。
1.5应提供风机盘管三速噪音指标，应满足国家有关标准或规定。
1.6高效换热盘管应选用优质铝箔片，带有波纹型的翅片，应有高抗拉高延伸高纯度的防氧化铝箔，片型应为双条缝型桥式结构，与铜管交叉连接，钢管与铝箔应涨接紧密，确保传热效率高，充分保证盘管的性能和质量。
1.7铜管采用TP2脱氧磷铜，采用整体机械涨管工艺涨管，盘口焊接采用气体保护焊接工艺。
1.8风机轴承采用无油润滑滚动轴承。
1.9投标产品应经过泄漏检测，电机绝缘检测，电机绝缘试验，启动试验，耐压试验等，并符合国家有关标准。
1.10箱体应采用优质的镀锌板材料，水盘涂层均匀，色泽一致，无流痕气泡及剥落。
结构应体积小且薄，外型简洁。
1.11凝结水盘应一体拉模成型，采用冷轧钢板经磷化处理后喷漆，并进行整体保温，保温材料应选用防火等级难燃B1级保温板。
1.12表冷器能完全满足技术表所规定的技术要求。
表冷器的设计为逆交叉束，冷冻水进出水管设在同侧，管内流速控制在0.6-1.8m/s及迎面风速控制在2.5m/s以保证不飞水，风速均匀度均大于80%。
表冷器进行水压试验，在下列条件时无泄漏：2.5±0.02Mpa，保压时间不小于3Min。
风机盘管详细参数风机盘管是一种采用风扇驱动循环空气并通过冷热水管道进行换热的设备。
它主要由风机、换热器、水泵、阀门、温度传感器等组成。
以下是风机盘管的详细参数。
1.风机参数：风机盘管使用的风机一般采用直流风机或交流风机。
直流风机的功率一般在30W到300W之间，噪音一般在25dB(A)到50dB(A)之间，风量可调。
交流风机的功率一般在100W到1000W之间，噪音一般在35dB(A)到65dB(A)之间，风量可调。
2.换热器参数：换热器是风机盘管中最重要的组件之一，它通过冷热水管道实现热交换。
换热器的材料一般采用铜管和铝翅片，具有良好的热传导性能和耐腐蚀性能。
换热器的换热面积一般在0.5m²到2m²之间。
3.水泵参数：水泵是风机盘管的另一个核心组件，它负责将冷热水输送到换热器中进行热交换。
水泵的功率一般在50W到500W之间，流量一般在0.5m³/h到2m³/h之间，工作压力一般在0.5MPa到1.5MPa之间。
4.阀门参数：阀门是控制风机盘管的冷热水流量和温度的关键组件。
常见的阀门类型包括电动阀、手动阀和比例阀等。
电动阀一般采用24V电压控制，功率在3W到10W之间；手动阀采用手动操作，可以手动调节冷热水的流量；比例阀则通过电信号调节冷热水的流量和温度。
5.温度传感器参数：温度传感器用于监测风机盘管的冷热水温度。
常用的温度传感器包括热电偶和温度传感器。
热电偶的测温范围一般在-200℃到1200℃之间，精度一般在0.1℃到1℃之间；温度传感器的测温范围一般在-40℃到150℃之间，精度一般在0.1℃到0.5℃之间。
6.其他参数：除了以上主要参数外，风机盘管还有一些其他参数，如整机功率、噪音、外形尺寸、重量等。
整机功率一般在100W到2000W之间，噪音一般在25dB(A)到60dB(A)之间，外形尺寸一般在900mm×600mm×300mm到2000mm×1500mm×600mm之间，重量一般在30kg到200kg之间。
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa 供冷工况参数：进口空气干球温度27 C，湿球温度19.5 'C,进水温度7C,水温差5 °C供热工况参数：进口空气干球温度21 C，进水温度60C，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
实用标准230FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）CB型号规格 34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA A(mm) 840 940 1040 1140 1240 1540 1740 1840 1970 B(mm) 495 595 695 795 895 1130 1395 1510 1695 C(mm) 465 565 665 765 865 1100 1365 1480 1665 风机 1只 1只 2只 2只 2只 3只 4只 4只 4只 电机 1只 1只 1只 1只 1只 2只 2只 2只 4只 略重（kg ） 161821242735404346FP 系列立式暗装风机盘管外型及安装尺寸T_［十吊孔（减震垫） 30ZG3/4"4- 9X 18III III Illi'"- -"Hill II IIIDN3/4"475265150"A型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA A(mm) 640 740 840 940 1040 1275 1540 1650 1840 C(mm) 510 610 710 810 910 1145 1410 1525 1710 风机（只） 1 2 2 2 2 3 4 4 4 电机（只） 1 1 1 1 1 2 2 2 2 净重（kg ）182023262938444750FP 系列暗装风机盘管风管安装示意图CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员 的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ）,占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降 到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

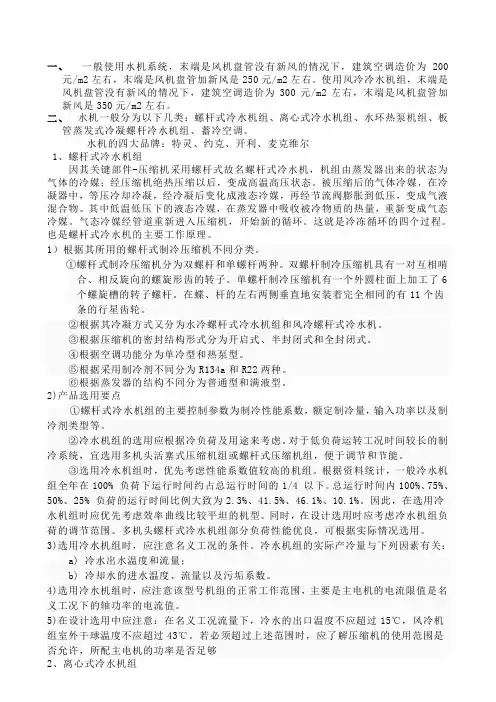

一、一般使用水机系统，末端是风机盘管没有新风的情况下，建筑空调造价为200元/m2左右，末端是风机盘管加新风是250元/m2左右。
使用风冷冷水机组，末端是风机盘管没有新风的情况下，建筑空调造价为300元/m2左右，末端是风机盘管加新风是350元/m2左右。
二、水机一般分为以下几类：螺杆式冷水机组、离心式冷水机组、水环热泵机组、板管蒸发式冷凝螺杆冷水机组、蓄冷空调。

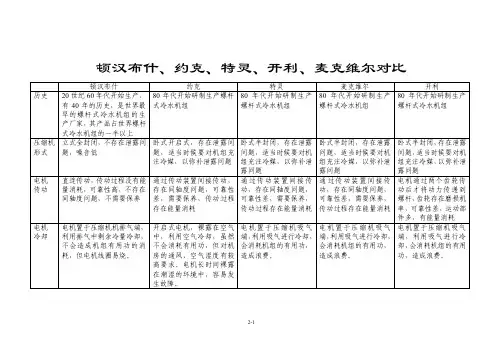

水机的四大品牌：特灵、约克、开利、麦克维尔1、螺杆式冷水机组因其关键部件-压缩机采用螺杆式故名螺杆式冷水机，机组由蒸发器出来的状态为气体的冷媒；经压缩机绝热压缩以后，变成高温高压状态。
被压缩后的气体冷媒，在冷凝器中，等压冷却冷凝，经冷凝后变化成液态冷媒，再经节流阀膨胀到低压，变成气液混合物。
其中低温低压下的液态冷媒，在蒸发器中吸收被冷物质的热量，重新变成气态冷媒。
气态冷媒经管道重新进入压缩机，开始新的循环。
这就是冷冻循环的四个过程。
也是螺杆式冷水机的主要工作原理。
1）根据其所用的螺杆式制冷压缩机不同分类。
①螺杆式制冷压缩机分为双螺杆和单螺杆两种。
双螺杆制冷压缩机具有一对互相啃合、相反旋向的螺旋形齿的转子。
单螺杆制冷压缩机有一个外圆柱面上加工了6个螺旋槽的转子螺杆。
在蝶、杆的左右两侧垂直地安装着完全相同的有11个齿条的行星齿轮。
②根据其冷凝方式又分为水冷螺杆式冷水机组和风冷螺杆式冷水机。
③根据压缩机的密封结构形式分为开启式、半封闭式和全封闭式。
④根据空调功能分为单冷型和热泵型。
⑤根据采用制冷剂不同分为R134a和R22两种。
⑥根据蒸发器的结构不同分为普通型和满液型。
2)产品选用要点①螺杆式冷水机组的主要控制参数为制冷性能系数，额定制冷量，输入功率以及制冷剂类型等。
②冷水机组的选用应根据冷负荷及用途来考虑。
对于低负荷运转工况时间较长的制冷系统，宜选用多机头活塞式压缩机组或螺杆式压缩机组，便于调节和节能。
③选用冷水机组时，优先考虑性能系数值较高的机组。
新晃风机盘管型号参数新晃风机盘管是一款高效、节能的空调设备，广泛应用于商业建筑、办公楼、酒店以及家庭等各个领域。
它采用先进的技术和设计，具有多种型号和参数可供选择，以满足用户各种需求。
首先，我们来介绍一下新晃风机盘管的型号。
新晃风机盘管主要包括WZD、WBD、WCD等几个系列型号。
WZD系列是新晃风机盘管的经典型号，具有稳定可靠的性能和较高的性价比。
WBD系列则是新晃在WZD 系列的基础上进行升级改进而成，具有更高的效能和更低的噪音。
而WCD系列则是新晃风机盘管的高级型号，采用了先进的变频技术，能够根据实际需求调节风机的转速，实现更加精确的温度控制，节能效果更为明显。
除了型号之外，新晃风机盘管还具有一系列参数，它们对于用户来说也是非常重要的参考指标。
首先是制冷量，即空调设备的制冷能力大小。
新晃风机盘管的制冷量范围从2KW到60KW不等，用户可根据实际房间大小和使用需求选择合适的型号。
其次是风量，即空调设备的送风能力大小。
新晃风机盘管的风量范围较广，从200m³/h到3000m³/h不等，可以满足不同房间的通风需求。
再次是噪音，新晃风机盘管在设计上注重了噪音控制，采用了静音技术，使噪音控制在较低的水平。
此外，新晃风机盘管还具有一些附加功能，例如智能化控制、空气净化、自动除湿等。
智能化控制可以通过手机APP或者遥控器进行操作，方便用户随时随地地控制空调设备。
空气净化功能可以有效净化室内空气，改善室内环境质量。
自动除湿功能则可以在潮湿的环境中及时除去多余的湿气，保持室内空气清爽干燥。
在日常使用和维护上，新晃风机盘管也非常方便。
它采用模块化设计，组装、安装、维修都较为简单，可以节省时间和人力成本。
同时，新晃风机盘管也具有良好的自清洁功能，避免了因灰尘堆积导致的性能下降，减少了维护成本。
综上所述，新晃风机盘管是一款高效、节能、稳定可靠的空调设备。
它拥有多种型号和参数可供选择，可以满足各种不同场景的需求。
