• 100 •价值工程几种品牌风机盘管技术特性及选型问题分析A n a ly s is o f T e c h n ic a l C h a ra c te ris tic s a n d T y p e S election o f S everalB ra n d s o f F a n-c o ils高兴G A O X i n g;茅柳豪M A O L i u-h a o(大连海洋大学，大连116023)(Dalian Ocean Universitjf,Dalian 116023,China )摘要:风机盘管作为末端换热设备广泛使用于商业建筑中。

由于不同品牌机型的技术特性各有区别，需要针对其技术性能对比分 析，才能选择出具有优良技术特性的品牌机型。

本文列举新晃、特灵、约克、麦克维尔、松下和海尔六个品牌标准型风机盘管，以其风量、冷量、热量、耗电、噪声、水量和水压降七项技术参数，送风量分为八档进行比较分析，搞清楚各自的技术特性，供设计人员选型参考。

Abstract院Fan coil is widely used in commercial buildings as end heat exchanger. As the technical characteristics of different brands of models are different, it is necessary to compare and analyze thir technical performance in order to choose a brand model "w ith good technical characteristics. In this paper, the standard fan coil units of Xinhuang, Trane, York, McQuay, Matsushita and Haier are listed, with seven technical parameters including air volume, cooling capacity, heat, power consumption, noise, water volume and water pressure drop to compare their performance by dividing the air volmne into eight grades to find out their technical characteristics, so as to provide reference for the designers.关键词：风机盘管；品牌;技术特性Key words:fan coil； brand； technical characteristics中图分类号:0TU831.3 文献标识码:A 文章编号：1006-4311(2017)08-0100-03〇引言在风机盘管设备选型过程中，肯定是首选技术特性优 良、价格低的设备。

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图侧出风安装法下出风安装法回风风管及下出风安装法CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

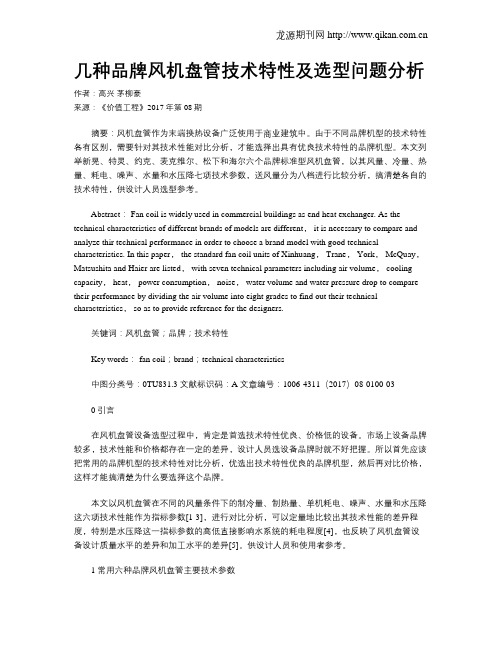

几种品牌风机盘管技术特性及选型问题分析作者：高兴茅柳豪来源：《价值工程》2017年第08期摘要：风机盘管作为末端换热设备广泛使用于商业建筑中。

由于不同品牌机型的技术特性各有区别，需要针对其技术性能对比分析，才能选择出具有优良技术特性的品牌机型。

本文列举新晃、特灵、约克、麦克维尔、松下和海尔六个品牌标准型风机盘管，以其风量、冷量、热量、耗电、噪声、水量和水压降七项技术参数，送风量分为八档进行比较分析，搞清楚各自的技术特性，供设计人员选型参考。

Abstract： Fan coil is widely used in commercial buildings as end heat exchanger. As the technical characteristics of different brands of models are different， it is necessary to compare and analyze thir technical performance in order to choose a brand model with good technical characteristics. In this paper， the standard fan coil units of Xinhuang， Trane， York， McQuay，Matsushita and Haier are listed， with seven technical parameters including air volume， cooling capacity， heat， power consumption， noise， water volume and water pressure drop to compare their performance by dividing the air volume into eight grades to find out their technical characteristics， so as to provide reference for the designers.关键词：风机盘管；品牌；技术特性Key words： fan coil；brand；technical characteristics中图分类号：0TU831.3 文献标识码：A 文章编号：1006-4311（2017）08-0100-030 引言在风机盘管设备选型过程中，肯定是首选技术特性优良、价格低的设备。
