一、各厂家简介：.............................................................................................................. - 3 -二、开式电机与闭式电机的维修保养比较...................................................................... - 6 -三、各厂家产品的基本情况列表...................................................................................... - 7 -四、各品牌离心机简述.................................................................................................... - 11 -五、各大品牌离心机的优缺点........................................................................................ - 13 -1、麦克维尔.............................................................................................................. - 13 -2、特灵...................................................................................................................... - 17 -3、开利...................................................................................................................... - 21 -4、约克...................................................................................................................... - 23 -5、四大离心机组的修缺点汇总 (27)一、各厂家简介：开利中国：开利与中国的缘分可追溯至上世纪三十年代。

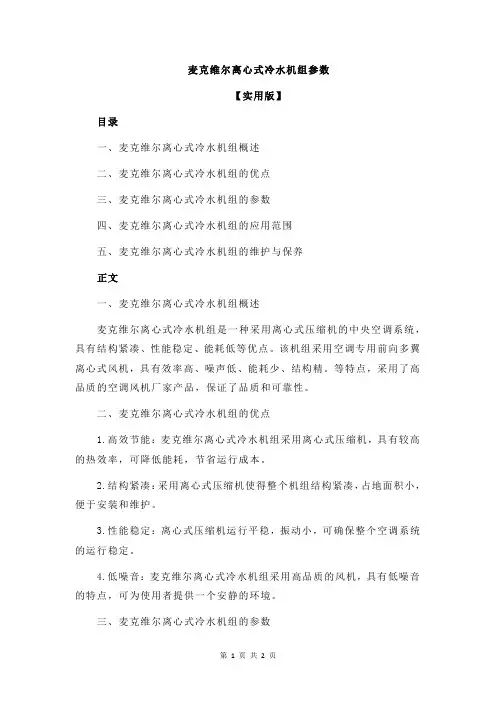

麦克维尔离心式冷水机组参数【实用版】目录一、麦克维尔离心式冷水机组概述二、麦克维尔离心式冷水机组的优点三、麦克维尔离心式冷水机组的参数四、麦克维尔离心式冷水机组的应用范围五、麦克维尔离心式冷水机组的维护与保养正文一、麦克维尔离心式冷水机组概述麦克维尔离心式冷水机组是一种采用离心式压缩机的中央空调系统，具有结构紧凑、性能稳定、能耗低等优点。
该机组采用空调专用前向多翼离心式风机，具有效率高、噪声低、能耗少、结构精。
等特点，采用了高品质的空调风机厂家产品，保证了品质和可靠性。
二、麦克维尔离心式冷水机组的优点1.高效节能：麦克维尔离心式冷水机组采用离心式压缩机，具有较高的热效率，可降低能耗，节省运行成本。
2.结构紧凑：采用离心式压缩机使得整个机组结构紧凑，占地面积小，便于安装和维护。
3.性能稳定：离心式压缩机运行平稳，振动小，可确保整个空调系统的运行稳定。
4.低噪音：麦克维尔离心式冷水机组采用高品质的风机，具有低噪音的特点，可为使用者提供一个安静的环境。
三、麦克维尔离心式冷水机组的参数1.蒸发温度：蒸发温度与低压压力有关，例如 R22 冷媒低压压力为 4 公斤时，蒸发温度大约为 0 度。
蒸发温度一般与蒸发器出水温度相差 7 度。
2.冷凝器进出水温度：冷凝器进出水温度会影响到空调系统的制冷效果。
一般来说，冷凝器进水温度应高于蒸发器出水温度，以确保制冷效果的实现。
3.过热度：过热度指的是压缩机回气温度与蒸发温度差。
一般调节在8 度，即蒸发温度为 0 度时，压缩机的回气温度应为 8 度。
四、麦克维尔离心式冷水机组的应用范围麦克维尔离心式冷水机组广泛应用于商业建筑、工业厂房、办公楼等场所的中央空调系统，为使用者提供舒适的室内环境。
五、麦克维尔离心式冷水机组的维护与保养为了确保麦克维尔离心式冷水机组的正常运行和延长使用寿命，需要定期进行维护与保养。
具体包括：1.定期清洗蒸发器和冷凝器，以确保其良好的热交换效率。
2.检查压缩机运行状况，如有异常噪音、振动等现象，应及时进行检修。
一、各厂家简介：................................................................................................................. - 5 -二、开式电机与闭式电机的维修保养比较 ....................................................................... - 8 -三、各厂家产品的基本情况列表...................................................................................... - 10 -四、各品牌离心机简述....................................................................................................... - 17 -五、各大品牌离心机的优缺点 .......................................................................................... - 20 -1、麦克维尔................................................................................................................. - 20 -2、特灵......................................................................................................................... - 27 -3、开利......................................................................................................................... - 34 -4、约克......................................................................................................................... - 37 -5、四大离心机组的修缺点汇总 (43)一、各厂家简介：开利中国：开利与中国的缘分可追溯至上世纪三十年代。
离心机离心式制冷压缩机是一种回转式速度型压缩机，最适宜于压缩大容量的气体或蒸汽。
在七十多年的发展历程里，离心式制冷压缩机历经本世纪三十年代氟利昂制冷剂的诞生、冶金工业的的发展所带来的高强度叶轮材料、日益迫切的环境问题引入的R134a和R123环保工质的应用等阶段，正广泛应用于宾馆、医院、剧场、机关、船舰等民用场合，工业上则满足纺织、精密机械加工、感光胶片、电视显象管及液晶板生产车间等工艺空调制冷需要。
一、工作原理通过吸气室将要压缩的气体引入到叶轮；叶轮吸入的气体在叶轮叶片的作用下跟着叶轮做高速旋转，气体由于受离心力的作用以及在叶轮里的扩压流动而提高其压力和速度后引出叶轮周边，导入扩压器；气体从叶轮流出后，具有较高的流速，为充分转化这部分速度能，在叶轮后面设置了流通截面逐渐扩大，把速度能转化为压力能，以提高气体的压力；扩压后的气体在蜗壳里汇集起来后被引出机外。
以上这一过程就是离心机的压缩原理。
压缩机的分类主要有：1.按压缩机的型式分：1)开启式：该形式是将压缩机、增速器和电机各自独立分开布置，或压缩机与增速器一起，而电机单独布置，它们之间通过联轴节来连接。
这种型式由于轴的外伸而存在泄露问题。
2)半封闭式：该形式是将压缩机、增速器和电机封闭在同一个壳体内，但各部分之间用螺钉连接，可以拆卸。
这种形式对电机要求能耐氟。
2.按压缩机的级别分：1)单级压缩：只有一级叶轮的压缩方式。
2)双级压缩：有两级叶轮的压缩方式。
3)多级压缩：指三级及三级以上的压缩方式。
二、离心式制冷压缩机主要技术特点离心式制冷压缩机的结构组成：压缩机的形式不一样，各种压缩机的结构会有所不同，现以双级压缩带齿轮增速的半封闭形式为例：1.压缩部分：主要由吸气室、叶轮、扩压器、弯道与回流器、二级叶轮、扩压器、蜗壳组成。
1)吸气室：用以把气体由进气管均匀地引导到叶轮。
一般设计成收口的锥体状。
2)叶轮：通过叶轮的高速旋转，而使气体获得很高的速度，同时也起到扩压的作用。
麦克维尔与约克离心式冷水机组比较约克、特灵及开利中央空调设备对比：约克、特灵及开利中央空调设备对比：三家公司在中国制造厂生产的离心式机组及螺杆式机组，除了冷凝器壳体、蒸发器壳体及电机启动装置等是在中国生产外，其它的主要部件，例如：压缩机、电机及控制设备等均来自美国原产厂。
中国的制造厂负责机组装配、制冷剂和润滑油的首次充注及整机测试。
对于400冷吨以下的机组，我们认为选用螺杆式水冷机组较为经济。
因为螺杆式冷水机组一次投资低于离心式水冷机组，而且螺杆式机组与同类型的活塞机相比零部件少，故障率较低，维修费用低。
电机低速运行，转速一般为2950~2975转/分钟，运行噪音较低。
根据我们公司的经验，上述三家公司生产的螺杆式冷水机组在产品价格、产品性能、产品质量及运行安全可靠性方面没有太大的差别。
因为冷水机组运行的稳定性除了与产品质量有关以外，还与空调系统的设计是否合理、配套设备的选择是否正确（例如：冷冻水泵、冷却水泵、冷却塔及空调处理机等末端设备等）、整个空调系统的风系统和水系统的平衡调试以及空调系统的运行管理水平的高低有很大的关系。
1. 约克300冷吨YS系列螺杆式水冷机组1) 电机型式：开放式风冷电机，输入功率为205kw。
优点：电机烧毁以后，容易更换电机绕组，不需要更换制冷剂，大大地降低维修费用。
缺点：存在电机轴封泄漏问题。
2) 压缩机型式：双螺杆压缩机，容量控制范围10%~100%。
3) 压缩机能效比：0.683 kw / TR4）制冷剂：HCFC-22，充注量约为308公斤。
5）机组外形尺寸：3543 (长) x 1588 (宽) x 2102 (高)。
6）选择参数：冷冻水进/出温度12/7度，冷却水进/出温度32/37度。
2. 特灵334冷吨RTHB380螺杆式水冷机组1) 电机型式：闭式电机，冷媒冷却，输入功率为240kw。
优点：不存在电机轴封泄漏问题及电机和压缩机轴对中。
缺点：电机烧毁以后，需要更换制冷剂，维修费用较高。
舒适环保 约克更好冷暖所求必我所至空调设备—类型单级压缩开启型离心式冷水机组单级压缩封闭型离心式冷水机组—名称MAXE TM YK MicroTech TM PEH—进口化率80%以上30%—最大制冷能力2000冷吨1300冷吨约克国内单机头离心机组单台制冷量最大生产厂家约克（无锡）/广州空调冷冻设备有限公司武汉麦克维尔空调制冷有限公司/麦克维尔空调制冷（武2004年—总产值258551万元57855万元—产品销售收入257666万元57855万元数据摘自《2004年度全国制冷空调行业年报经济指标汇总表》—市场占有率34%8%隶属关系—直属约克国际（北亚）有限公司麦克维尔公司—终属约克国际马来西亚丰隆集团约克为全球最大独立暖通空调和冷冻设备专门制造公司制冷剂—名称HFC134a HFC134a—分子式CF3CH2F CF3CH2F—臭氧消耗潜能值ODP=0对臭氧层无破坏作用ODP=0对臭氧层无破坏作用—毒性A1A1—淘汰期限无无1995年12月第七次《蒙特利尔议定书》缔约方维也纳会议制定的淘汰期限机组控制系统彩色图像显示微电脑控制中心4行40字符液晶显示微处理器控制系统控制精度0.056℃0.2℃约克的彩色图像显示微电脑控制中心为机组的标准配置，同行业中独有且最为先进压缩机—结构型式开启式半封闭式开式机组可单独维修电机或压缩机，半封闭电机压缩机需要整体维修，电机烧毁会污染整个制冷剂系统—电机冷却风冷冷却制冷剂冷却开式冷却可靠，且可节省能耗3~6%；闭式电机散热于制冷系统内，且电机在阻力比空气大很多的液态制冷剂中旋转，故能耗增加 —压缩机叶轮单级压缩，增速齿轮单级压缩，增速齿轮，转速极高达到30000RPM单级压缩运动部件少，可靠性高；多级压缩运动部件多，级间能量有损失，三级叶轮轴长扭矩大且悬臂支撑蒸发器视液镜有无极其方便观察制冷剂蒸发状况，但因在生产工艺难度大，有此装置厂家不多冷凝器冷却水最低进水温12.8℃21-24℃冷却水温度每降低0.6℃, 能耗量约减少1-1.5%, 机组在部分负荷运行时低冷却水温工况可节约能量节流装置—类型可变孔板电子膨胀阀—控制方式微电脑控制中心提供0~100%开启度信号，控制精确微处理器提供信号给脉冲步进电动机，目前技术不成熟，易损换热管—材质全部采用内螺纹外翅片Skip-Fin铜管混合采用内螺纹外翅片铜管和光管换热效率高，与管板胀接处光管设计，以防止制冷剂击穿换热管空调百年 开利创新创造气候 唯我独专单级压缩封闭型离心式冷水机组三级压缩封闭型离心式冷水机组EVERGREEN TM 19XR CVHE/G30%50%1300冷吨1300冷吨开利空调上海销售服务有限公司特灵空调系统（江苏）/空调器有限公司161923万元122390万元230538万元118110万元25%32%美国开利公司美国特灵空调公司美国联合技术公司（UTC）美国标准公司（American Standard CO.)HFC134a HCFC123CF3CH2F CHCl2CF3ODP=0对臭氧层无破坏作用ODP=0.02对臭氧层有破坏作用A1B1（仅次于B2级氨）分解致癌物质HCFC133a 无发展中国家2040年1月终止新的HCFCs消费16行40字符液晶显示PIC集总控制系统16行40字符液晶显示UCP2操作系统1℃0.1℃半封闭式半封闭式制冷剂冷却制冷剂冷却液态制冷剂中旋转，故能耗增加单级压缩，增速齿轮三级压缩悬臂支撑无无21-24℃21-24℃线性浮阀多孔孔板流量控制系统作用于提升阀弹簧的冷凝压力，部件多故障率高制冷剂在冷凝器、闪发器、蒸发器之间多个孔板靠压差自然控制，控制不精确混合采用内螺纹外翅片铜管和光管混合采用内螺纹外翅片铜管和光管。
随着中央空调市场品牌竞争和技术竞争的逐日回归，主流品牌的技术优势愈发突出。
行业内最新调查数据显示，约克、特灵、麦克维尔、开利、劳特斯等知名企业的品牌机2005年较往年相比，平均销售额增长了近20%，而从2006年上半年的销售业绩来看，其市场份额大有赶超之势。
主流品牌的热点水机之所以在市场上能如此受欢迎，显然离不开领先的技术优势，为此，笔者特意请来专业人士，为用户作一个全面的技术解读。
麦克维尔：离心式冷水机组专为HFC—134a制冷剂设计，是麦克维尔融合多种专利技术的结晶。
可靠的性能、先进的压缩机设计、压缩机防喘振设计、严谨的机组出场测试和先进的喷液降噪系统，为用户营造一种清新和谐的生活空间。
主推卖点：多项专利技术魅力指数：★★★★★畅销区域：天津、杭州、重庆、南通、扬州、印尼麦克维尔：大型风冷单螺杆式热泵机组—MHS作为世界上最早设计和生产大型风冷热泵机组的专业空调公司，麦克维尔一直致力于技术的改进创新，创造了风冷热泵机组技术史上的诸多第一。
MHS便是针对中国市场需求，推出的新型风冷水热泵机组。
麦克维尔将领先全球的单螺杆压缩机技术应用于风冷热泵机组，并融合先进的控制技术，采用环保冷媒，使之成为世界上同类产品中最高效、最节能、运行最安全的环保空调机组之一。
主推卖点：环保、美观、维护简单魅力指数：★★★★★畅销区域：天津、杭州、南通、扬州、重庆、合肥开利：30HXC-HP螺杆式水-水热泵30HXC-HP是开利响应环保需求开发的新型绿色产品，完全针对制冷剂R134a优化设计，提供高达60℃的热水，满足寒冷地区冬季采暖需求。
它采用开利电子膨胀阀，1500级步进电机实现更精确流量控制，显著提高机组过渡季节运行效率。
微电脑控制系统提供的彩色画板，数码显示组合可快捷获取主要参数的系统模拟流程图，形象直观，并具备强大的安全保护，控制及通讯功能，更有最新的防噪声装置静音机箱，运行更宁静舒适。
主推卖点：绿色、环保、最新防噪技术魅力指数：★★★★★畅销区域：杭州、济南、重庆、天津、苏州、无锡、扬州、上海、长沙开利：溴化锂吸收式冷/热水机组作为开利16系列产品家族的骄傲，16DH/DEH高效节能型的溴化锂吸收式冷/热水机组COP 值达到1.36，比传统机型的体积和重量减小约20%。
四大品牌离心机比较离心式制冷机组性能比较第1页共10页离心式制冷机组性能比较1.简介2.名厂离心机对比3.550USRT参数对比4.500USRT参数对比5.电机维修6.冷媒共10页第2页离心式制冷机组性能比较开式电机与闭式电机的维修保养比较共10页第3页离心式制冷机组性能比较纺织工厂一般采用离心机作为冷源，如何选择的选择离心机对将来预期功能的实现至关重要。
一般原则是:各厂家简介美国开利Carrier早在八十年代初就进入中国，并在上海建立了合资企业，在国内是用户最多、知名度最高的国外品牌;美国约克York九六年在无锡建立了合资企业，其产品一般为开式电机设计;几乎同时美国麦克维尔McQuay在武汉建立了合资企业，麦克维尔McQuay的合资伙伴是国内制冷行业以螺杆机知名的武汉冷冻机厂，其离心式冷水机产品以率先采用环保冷媒而闻名;美国特灵Trane在苏州太仓建立了合资企业;由于开利Carrier、特灵Trane、约克York均在江苏和上海地区建立了合资生产厂，在我们这一带产品知名度要高于在武汉设厂的美国麦克维尔McQuay。
共10页第4页制造工艺先进，设备安全性好; 运行节能效果更好，能效比高; 维护保养节省及环保方更为先进; 人机界面设计更先进;离心式制冷机组性能比较各产品的基本情况列表如下:共10页第5页离心式制冷机组性能比较1. 各厂家进口产品的基本参数列表如下:共10页第6页离心式制冷机组性能比较2. 各厂家进口产品的基本参数列表如下:共10页第7页离心式制冷机组性能比较各品牌离心机简述美国开利Carrier的离心机采用正压设计，可以采用流行的环保冷媒HFC-134a,压缩机结构是齿轮传动单级叶轮，冷媒冷却电机，部分负荷30-100%，低负荷时较易喘振;由于采用齿轮传动及较高的吸排气压差(HFC-134a的冷媒特性)，噪音较高;美国约克York的离心机产品为开式电机设计，单级压缩，500USRT冷量范围离心机的冷媒有HCFC-123和HFC-134a两种;由于采用开式电机设计，若采用工作状态负压的HCFC-123冷媒，轴封处易渗入空气，为维持设备正常运行，需经常排不凝性气体(同时也会带走冷媒);若采用工作状态正压的HFC-134a 冷媒，轴封处易向外泄漏冷媒，为使设备能正常运行，相对其它厂家的半封闭设备补充冷媒的频率要高得多;采用齿轮传动和风冷电机、联轴器传动，因而机组噪音在同冷量机组中最大;部分负荷特性一般，需加变频调速器才能使负荷调节下延至10%。
麦克维尔离心式冷水机组结构【最新版】目录一、麦克维尔离心式冷水机组概述二、麦克维尔离心式冷水机组的结构特点三、麦克维尔离心式冷水机组的工作原理四、麦克维尔离心式冷水机组的应用范围及优势五、结语正文一、麦克维尔离心式冷水机组概述麦克维尔离心式冷水机组是一种用于制冷的设备，主要通过压缩制冷剂来实现制冷效果。
离心式冷水机组结构紧凑、运行稳定，广泛应用于商业建筑、工业生产和住宅等领域。
二、麦克维尔离心式冷水机组的结构特点麦克维尔离心式冷水机组主要由压缩机、蒸发器、冷凝器、膨胀阀和控制系统等组成。
其中，压缩机采用离心式压缩技术，具有结构简单、运行平稳、维护方便等特点；蒸发器和冷凝器分别负责吸收冷量和排放热量，以实现制冷效果；膨胀阀则负责调节制冷剂的流量，以保证机组运行稳定。
三、麦克维尔离心式冷水机组的工作原理当麦克维尔离心式冷水机组运行时，压缩机将低温低压的制冷剂吸入，经过压缩后，制冷剂的压力和温度都升高。
高温高压的制冷剂进入冷凝器，释放出热量，冷凝为高压液体。
高压液体经过膨胀阀节流后，压力和温度降低，进入蒸发器吸收冷量，实现制冷效果。
在制冷过程中，制冷剂不断循环流动，实现连续制冷。
四、麦克维尔离心式冷水机组的应用范围及优势麦克维尔离心式冷水机组具有结构紧凑、制冷能力强、运行稳定等优点，广泛应用于商业建筑、工业生产和住宅等领域。
在商业建筑中，离心式冷水机组可用于空调、冷藏、冷冻等系统；在工业生产中，可用于冷却机器设备、降低生产环境温度等；在住宅领域，可用于提供舒适的居住环境。
五、结语麦克维尔离心式冷水机组凭借其结构紧凑、运行稳定、制冷能力强等优点，在多个领域得到了广泛应用。
