关于铁路道岔常见的问题以及整改方法我国铁路提速以来，道岔以其通过速度高、保养工作量少及维修周期相应延长等诸多优点而得到了广泛应用。
然而，随着速度的提高，道岔亦出现了许多病害。
通过对管内道岔出现的典型病害种类进行总结，并对其形成的机理进行初步分析，提出了提速道岔典型病害的处理对策，旨在指导现场提速道岔的养护维修工作。
1常见病害（1）道床翻浆冒泥。
（2）混凝土岔枕螺栓剪断及尼龙套管滑牙失效，岔枕爬行、偏斜。
（3）钢枕空吊、锈蚀、钢轨波磨。
（4）尖轨爬行、尖轨侧弯、尖轨与基本轨不密贴、曲尖轨侧磨严重。
（5）转辙部轨距扩大、护轨调整片上串过高，支距扣板与轨底边缘离缝。
（6）滑床板及槽型护轨垫板开焊，销钉申出及弹片上串。
（7）接头多种病害（低接头、错口、鞍形磨耗、轨端掉块、打塌、坍碴）。
2 列车对道岔的磨耗所带来的影响及整改措施道岔尖轨磨损分为直尖轨磨损和曲尖轨的侧磨，都会带来行车不平顺，尤其直尖轨侧磨直接影响直向通过的高速旅客列车，造成行车舒适性下降。
由于曲尖轨侧磨：曲尖轨侧磨多集中在出发列车通过的侧向道岔，列车起动后逐步加速，轮轨作用下，机车轮在大功率的扭动下，形成滚动加滑动的趋势，列车进入侧向道岔时轮缘紧贴钢轨内侧的踏面圆弧，形成刨切趋势，并逐渐积累，产生钢轨侧磨。
直尖轨侧磨：直尖轨侧磨跟道岔结构及养护状态密切相关。
尖轨是一个变截面钢轨件，其可动部分支承在滑床台上，与滑床台无扣件联结，尖轨上部密靠基本轨，在尖轨中部设置顶铁与基本轨贴靠。
这种结构造成道岔转辙部分的线性刚度较低，结构相对松散。
我认为尖轨与基本轨不密贴是造成直尖轨侧磨的重要原因。
在列车动态作用下，不密靠的尖轨会形成一定的矢度，顶铁过长则尖轨向线路内部侧弯，顶铁过短则向线路外部侧弯。
在列车经过时由于受到离心力的作用在尖轨不密靠的地点及前后挤压摩擦尖轨，造成直尖轨侧磨。
同时岔前后轨向不良使列车蛇行运动，也是造成直尖轨侧磨的原因之一。
整改措施有：（1）对曲尖轨加强监控，侧磨初期要及时进行打磨，在日常道岔养护维修中尽量消除道岔方向病害，减少尖轨附加应力，减缓曲尖轨侧磨发展，延长使用寿命，必要时可以对曲尖轨进行涂油润滑。
3 道岔及无缝道岔常见病害原因分析与整治措施道岔是组成铁路轨道的一种重要设备，它较一般线路设备构造复杂，弱点较多，因而容易产生病害。
产生病害的原因错综复杂，有些是互为因果的。
为了保持道岔的轨距、间隔、方向、水平、高低及各部尺寸的良好状态，必须掌握其规律，分析造成病害的原因，有针对性地采取有效预防和整治措施，提高养护维修的质量，从而保证列车通过时的平稳、安全及旅客的舒造性。
3.1产生道岔病害的主要原因产生道岔病害的因素很多，综合起来大致有如下几个方面。
道岔结构上的缺陷，铺设位置和各部尺寸不符合规定；道岔在列车车辆的动力冲击作用下发生的尺寸和结构变形；养护维修不当与自然灾害等等。
道岔本身结构上的缺陷，又可以分为不可避免或暂时难以避免的弱点和可以通过改造消除的缺陷两种。
随着各种新研发道岔的问世，很多结构上的缺陷已经逐步得到克服和解决。
3.1.1道岔结构缺陷道岔本身结构特点所带来的主要缺陷，一般有以下各点。
1、“75”型及“75”型以前的各型道岔普遍使用直线型尖轨。
这种尖轨转辙角较大，车轮从基本轨过渡到尖轨时，列车急骤地改变运行方向，车辆冲击尖轨，从而对轨道产生较大的纵向和横向冲击力。
2、尖轨经刨切后断面削弱，且只有连接杆和跟端结构（活接头）将其连接组成框架，在其全长范围内没有扣件将其固定在岔枕上，加上尖轨高于基本轨，当车轮通过时，尖轨容易发生跳动、横移和爬行，增大了尖轨尖端被轧伤的可能性。
3、导曲线半径小，且无超高，因此轨距、水平、方向难以保持。
4、从尖轨尖端起到导曲线终点止，轨距、方向和高度变化迅速，轨距、水平递减率较大，列车通过时对道岔的横向和纵向冲击力大于普通线路。
5、固定辙叉存在轨线中断的“有害空间”，车轮在辙叉翼轨与心轨间过渡时，由于高低和横向不平顺，对辙叉的翼轨和心轨的冲击明显大于普通钢轨接头，使翼轨与心轨容易被轧颓或轧伤。
6、连接曲线与导曲线合成一对反向曲线。
方向不易保持。
导曲线无缓和曲线，始终点处发生横向冲击。

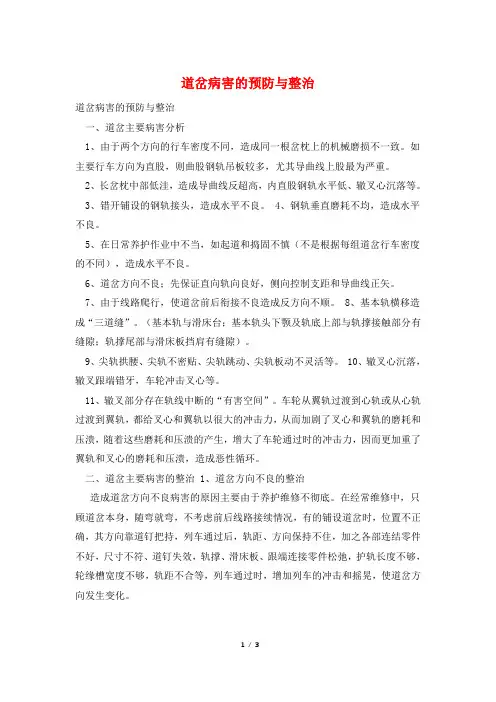

道岔病害的预防与整治道岔病害的预防与整治一、道岔主要病害分析1、由于两个方向的行车密度不同，造成同一根岔枕上的机械磨损不一致。
如主要行车方向为直股，则曲股钢轨吊板较多，尤其导曲线上股最为严重。
2、长岔枕中部低洼，造成导曲线反超高，内直股钢轨水平低、辙叉心沉落等。
3、错开铺设的钢轨接头，造成水平不良。
4、钢轨垂直磨耗不均，造成水平不良。
5、在日常养护作业中不当，如起道和捣固不慎（不是根据每组道岔行车密度的不同），造成水平不良。
6、道岔方向不良；先保证直向轨向良好，侧向控制支距和导曲线正矢。
7、由于线路爬行，使道岔前后衔接不良造成反方向不顺。
8、基本轨横移造成“三道缝”。
（基本轨与滑床台；基本轨头下颚及轨底上部与轨撑接触部分有缝隙；轨撑尾部与滑床板挡肩有缝隙）。
9、尖轨拱腰、尖轨不密贴、尖轨跳动、尖轨板动不灵活等。
10、辙叉心沉落，辙叉跟端错牙，车轮冲击叉心等。
11、辙叉部分存在轨线中断的“有害空间”。
车轮从翼轨过渡到心轨或从心轨过渡到翼轨，都给叉心和翼轨以很大的冲击力，从而加剧了叉心和翼轨的磨耗和压溃，随着这些磨耗和压溃的产生，增大了车轮通过时的冲击力，因而更加重了翼轨和叉心的磨耗和压溃，造成恶性循环。
二、道岔主要病害的整治 1、道岔方向不良的整治造成道岔方向不良病害的原因主要由于养护维修不彻底。
在经常维修中，只顾道岔本身，随弯就弯，不考虑前后线路接续情况，有的铺设道岔时，位置不正确，其方向靠道钉把持，列车通过后，轨距、方向保持不住，加之各部连结零件不好，尺寸不符、道钉失效，轨撑、滑床板、跟端连接零件松弛，护轨长度不够，轮缘槽宽度不够，轨距不合等，列车通过时，增加列车的冲击和摇晃，使道岔方向发生变化。
根据《铁路线路修理规则》规定，道岔维修应包括两线间距小于5.2m的连接曲线轨向，维修中要拨正道岔前后方向，弯好曲基本轨，加强道岔及前后各75m 线路锁定，防止爬行，使道岔方向经常处于良好状态。
2、转辙器部位的病害整治转辙器部分主要病害有：尖轨跳动、尖轨不密贴、尖轨磨耗、尖轨爬行以及“三道缝”等（1）尖轨跳动尖轨跳动一般是由活接头、间隔铁、夹板、尖轨螺栓孔、双头螺栓等磨耗；尖轨跟部桥型垫板和防跳动卡铁缺少和失效；捣固不均匀、岔枕弯曲有空吊板；跟部接头错牙；尖轨中部滑床板和尖轨拱腰等造成的。

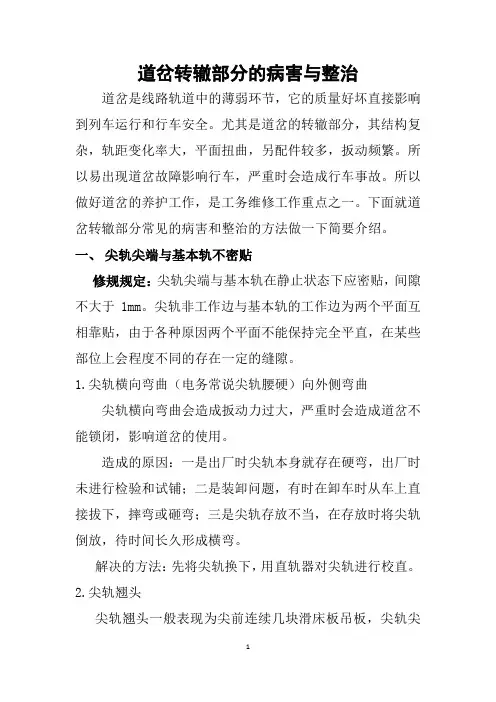

道岔转辙部分的病害与整治道岔是线路轨道中的薄弱环节，它的质量好坏直接影响到列车运行和行车安全。
尤其是道岔的转辙部分，其结构复杂，轨距变化率大，平面扭曲，另配件较多，扳动频繁。
所以易出现道岔故障影响行车，严重时会造成行车事故。
所以做好道岔的养护工作，是工务维修工作重点之一。
下面就道岔转辙部分常见的病害和整治的方法做一下简要介绍。
一、尖轨尖端与基本轨不密贴修规规定：尖轨尖端与基本轨在静止状态下应密贴，间隙不大于1mm。
尖轨非工作边与基本轨的工作边为两个平面互相靠贴，由于各种原因两个平面不能保持完全平直，在某些部位上会程度不同的存在一定的缝隙。
1.尖轨横向弯曲（电务常说尖轨腰硬）向外侧弯曲尖轨横向弯曲会造成扳动力过大，严重时会造成道岔不能锁闭，影响道岔的使用。
造成的原因：一是出厂时尖轨本身就存在硬弯，出厂时未进行检验和试铺；二是装卸问题，有时在卸车时从车上直接拔下，摔弯或砸弯；三是尖轨存放不当，在存放时将尖轨倒放，待时间长久形成横弯。
解决的方法：先将尖轨换下，用直轨器对尖轨进行校直。
2.尖轨翘头尖轨翘头一般表现为尖前连续几块滑床板吊板，尖轨尖端不密贴，严重时道岔改不过去，道岔不能锁闭，影响行车。
造成的原因：一是不排除出厂时尖轨就不平。
二是道岔基本轨不平①道岔转辙部分不平顺，尖轨尖端和尖前接头低；②尖轨根部（活接头和小接头）过低。
三是维修跟不上；四是尖轨尖端起道后捣固不实。
防治的方法：①加强对转辙部分的检查，不要只检查轨距水平，要注重对尖轨部分的高低检查。
②对转辙部分加强起道捣固工作，尖轨尖端和尖轨根端要增加捣固的镐数，特别是尖轨尖端，因电务设备的影响不宜作业，反而更应该加强。
3.转辙部分框架尺寸与设计不符（过小）转辙部分的框架尺寸是指尖轨中部两基本轨间的垂直距离，这个距离一般为钢轨的顶面宽度加轨距。
这个距离如过小会造成尖轨搬动时尖轨中部先靠贴，造成尖轨密贴力过大，严重时不密贴，特别是混凝土枕道岔。
主要原因：一是道岔出现爬行；二是混凝土枕的位置不正确；三是轨枕偏斜。

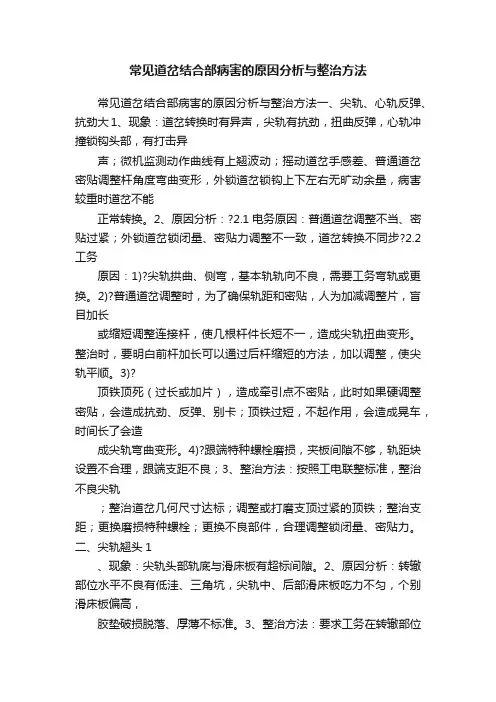

常见道岔结合部病害的原因分析与整治方法常见道岔结合部病害的原因分析与整治方法一、尖轨、心轨反弹、抗劲大1、现象：道岔转换时有异声，尖轨有抗劲，扭曲反弹，心轨冲撞锁钩头部，有打击异声；微机监测动作曲线有上翘波动；摇动道岔手感差、普通道岔密贴调整杆角度弯曲变形，外锁道岔锁钩上下左右无旷动余量，病害较重时道岔不能正常转换。
2、原因分析：?2.1电务原因：普通道岔调整不当、密贴过紧；外锁道岔锁闭量、密贴力调整不一致，道岔转换不同步?2.2工务原因：1)?尖轨拱曲、侧弯，基本轨轨向不良，需要工务弯轨或更换。
2)?普通道岔调整时，为了确保轨距和密贴，人为加减调整片，盲目加长或缩短调整连接杆，使几根杆件长短不一，造成尖轨扭曲变形。
整治时，要明白前杆加长可以通过后杆缩短的方法，加以调整，使尖轨平顺。
3)?顶铁顶死（过长或加片），造成牵引点不密贴，此时如果硬调整密贴，会造成抗劲、反弹、别卡；顶铁过短，不起作用，会造成晃车，时间长了会造成尖轨弯曲变形。
4)?跟端特种螺栓磨损，夹板间隙不够，轨距块设置不合理，跟端支距不良；3、整治方法：按照工电联整标准，整治不良尖轨；整治道岔几何尺寸达标；调整或打磨支顶过紧的顶铁；整治支距；更换磨损特种螺栓；更换不良部件，合理调整锁闭量、密贴力。
二、尖轨翘头1、现象：尖轨头部轨底与滑床板有超标间隙。
2、原因分析：转辙部位水平不良有低洼、三角坑，尖轨中、后部滑床板吃力不匀，个别滑床板偏高，胶垫破损脱落、厚薄不标准。
3、整治方法：要求工务在转辙部位水平起道捣固，更换补齐不良胶垫，尖轨跟部捣实或在尖轨跟部适当加垫胶垫，同时保证基本轨水平良好。
提示：尖轨端枕木倾斜，尖轨底部和滑床板单边摩擦成线、点接触、加大转换阻力和尖轨跳动，一旦下雨天或缺油时，易造成故障。
因此捣固要注意枕木水平，见图3-4、图3-5。
三、尖轨假开程1、现象：斥离尖轨锁钩凹槽与锁闭杆凸台作用面离缝，斥离轨游离，开程不真实。
2、原因分析：工务为延长曲尖轨使用寿命，加厚后，两尖轨弹性不一致，而电务锁闭杆件两边长度仍均等。
