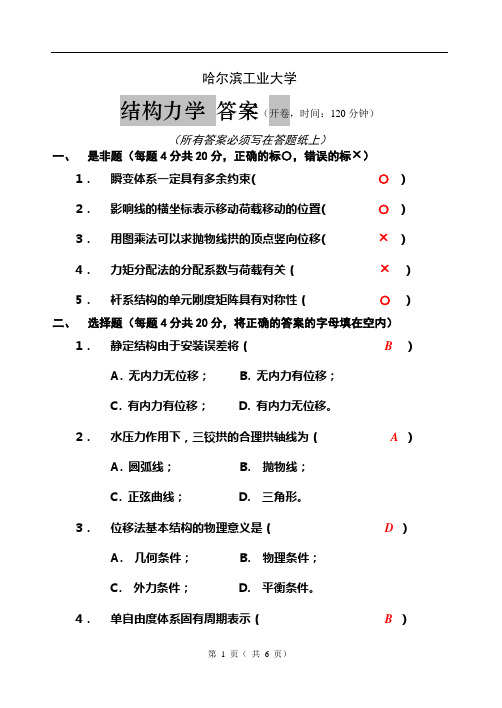

哈尔滨工业大学结构力学答案（开卷，时间：120分钟）（所有答案必须写在答题纸上）一、是非题（每题4分共20分，正确的标〇，错误的标 ）1．瞬变体系一定具有多余约束( 〇 )2．影响线的横坐标表示移动荷载移动的位置( 〇 )3．用图乘法可以求抛物线拱的顶点竖向位移( )4．力矩分配法的分配系数与荷载有关（ ）5．杆系结构的单元刚度矩阵具有对称性（〇）二、选择题（每题4分共20分，将正确的答案的字母填在空内）1．静定结构由于安装误差将（B）A. 无内力无位移；B. 无内力有位移；C. 有内力有位移；D. 有内力无位移。
2．水压力作用下，三铰拱的合理拱轴线为（A）A. 圆弧线；B. 抛物线；C. 正弦曲线；D. 三角形。
3．位移法基本结构的物理意义是（D）A. 几何条件；B. 物理条件；C. 外力条件；D. 平衡条件。
4．单自由度体系固有周期表示（B）A. 反应约束的参数；B. 振动一次所用时间；C. 反应结构尺寸的参数；D. 单位时间内振动次数。
5．在温度作用下超静定结构内力与哪些参数无关（ D ）A. 各杆的绝对刚度；B. 各杆的使用材料；C. 各杆的截面高度；D. 各杆的截面宽度。
三、填空题（每题2分共10分，将正确的叙述填在空内）1．三铰拱结构的受力特点是（在竖向荷载作用下能产生水平方向约束力）2．单元刚度矩阵表示（杆端力）与（杆端位移）之间的变换矩阵3．力矩分配法适用于求解（无结点线位移的）结构。
4．超静定梁在竖向荷载作用下内力包括（弯矩和剪力）5．单自由度体系频率的平方与刚度成（正比例）关系。
四、 计算题（共50分）1． （本题9分）计算并绘制图示刚架的弯矩图、剪力图和轴力图。
2． （本题9分）求图示桁架BC 杆的转角位移（各杆刚度EA = 常数）。
P2(1DH F EA∆=+题1图 M 弯矩图 2M 剪力图 M/l Ө 轴力图 M/lӨ3． （本题8分）用力法计算并绘制图示刚架的弯矩图(EI =常数)。
第九章 结构的动力计算一、判断题：1、结构计算中，大小、方向随时间变化的荷载必须按动荷载考虑。
2、仅在恢复力作用下的振动称为自由振动。
3、单自由度体系其它参数不变，只有刚度EI 增大到原来的2倍，则周期比原来的周期减小1/2。
4、结构在动力荷载作用下，其动内力与动位移仅与动力荷载的变化规律有关。
5、图示刚架不计分布质量和直杆轴向变形，图a 刚架的振动自由度为2，图b 刚架的振动自由度也为2。
6、图示组合结构，不计杆件的质量，其动力自由度为5个。
7、忽略直杆的轴向变形，图示结构的动力自由度为4个。
8、由于阻尼的存在，任何振动都不会长期继续下去。
9、设ωω,D 分别为同一体系在不考虑阻尼和考虑阻尼时的自振频率，ω与ωD 的关系为ωω=D 。
二、计算题：10、图示梁自重不计，求自振频率ω。
l l /411、图示梁自重不计，杆件无弯曲变形，弹性支座刚度为k ，求自振频率ω。
l /2l /212、求图示体系的自振频率ω。
l l0.5l 0.513、求图示体系的自振频率ω。
EI = 常数。
ll 0.514、求图示结构的自振频率ω。
l l15、求图示体系的自振频率ω。
EI =常数，杆长均为l 。
16、求图示体系的自振频率ω。
杆长均为l 。
17、求图示结构的自振频率和振型。
l /2l /2l /18、图示梁自重不计，W EI ==⨯⋅2002104kN kN m 2,，求自振圆频率ω。
B2m2m19、图示排架重量W 集中于横梁上，横梁EA =∞，求自振周期ω。
EIEIW20、图示刚架横梁∞=EI 且重量W 集中于横梁上。
求自振周期T 。
EIEIWEI 221、求图示体系的自振频率ω。
各杆EI = 常数。
a aa22、图示两种支承情况的梁，不计梁的自重。
求图a 与图b 的自振频率之比。
l /2l/2(a)l /2l /2(b)23、图示桁架在结点C 中有集中重量W ，各杆EA 相同，杆重不计。
求水平自振周期T 。
《结构动力学》习题答案1~151． 1简述求多自由度体系时程反应的振型叠加法的主要步骤 答1）建立多自由度体系的运动方程)()()()(t p t kv t v c t vm =++ 2）进行振型和频率分析对无阻尼自由振动，这个矩阵方程能归结为特征问题)(ˆ2t p vm k =-ω 由此确定振型矩阵φ和频率向量ω 3）求广义质量和荷载依次取每一个振型向量n φ，计算每一个振型的广义质量和广义荷载n T n nm Mφφ= )()(t p t p Tn n φ=4）求非耦合运动方程用每个振型的广义质量、广义力、振型频率n ω和给定的振型阻尼比n ξ就能写出每一个振型的运动方程2)(2)(ωωξ++t Y t Y n n n n nn nMt P t Y )()(=5）求对荷载的振型反应根据荷载类型，用适当的方法解这些单自由度方程，每一个振型的一般动力反应表达式用Duhamel 积分给出ττωτωξτωd t t P M t Y Dn n n tn nn n )(sin )](exp[)(1)(0---=⎰写出标准积分形式τττd t h P t Y n tn n )()()(0-=⎰式中)](exp[)(sin 1)(τωξτωωτ---=-t t M t h n n Dn nn n 10<<n ξ6）振型自由振动每一个振型有阻尼自由振动反应的通式为)exp[]sin )0()0(cos )0([)(t t Y Y t Y t Y n n Dn Dnnn n n Dn n n ωξωωωξω-++=7）求在几何坐标中的位移反应通过正规坐标变换求几何坐标表示的位移式)()()()(2211t Y t Y t Y t V n n φφφ+++=显然，它反映了各个振型贡献的叠加。
因此命名为振型叠加法。
8）弹性力反应抵抗结构变形的弹性力)()()(t Y k t kv t f s φ==当频率、振型从柔度形式的特征方程中求出时，可以采用另一种弹性力的表达式。
1-1 答：(a) 可看成11个刚片，F 、J 两个固定铰支座，想当四根链杆，再加上A 、E 处三个链杆，总计7根链杆。
B 、C 、D 、G 、H 、I 共6个连接三个刚片的复刚结点，相当于12个单铰。
因此，由计算公式()()20710h b +⋅+++=−33 113312W m g =⋅−⋅=×−×(单纯由W 的结果不能判断其是否能作为结构。
但是，显而易见，即使将ABCDEFGHIJ 整个看成一个刚片（当成一根梁），有A 、E 处三个链杆即构成“简支梁”，是静定的。
因此，W < 0体系属有多余约束的几何不变体系，是可以做结构用的，是有10个多余联系的几何不变体系（超静定结构）。
(b) 可看成1个刚片FJ 和 A 、B 、C 、D 、E 5点10根链杆（包括A 、E 处三个链杆）组成， F 、J 处两个单铰相当4根链杆，因此总链杆数为14。
由计算自由度公式可得 )()3232 =312500141W m j g h b =⋅+⋅−⋅+⋅+×+×−++=−W j单纯由W 的结果不能判断其是否能作为结构。
但是，利用减二元体规则可知体系几何不变，是有一个多余约束的超静定结构。
(c) 本题有6个结点，由31根链杆相连。
由计算自由度公式可得2216311b =⋅−332W =×−×3524332W =×−×−×=−210200W =×−=由此可确定此体系是几何可变体系，不能作为结构。
1-2 答：：(a) 三个刚片：AD 、BDEF 、FC ，刚片间有两个单铰： D 、F ， 三个刚结点：A 、B 、C 。
2334−×=−此体系几何不变，有4个多余约束，是超静定结构。
(b) 5个刚片：AD 、DE 、EBF 、FG 、GC ，4个单铰： D 、E 、F 、G ，三个刚结点：A 、B 、C 。
理论力学作业答案第一章静力学公理和物体的受力分析1-11-2第二章平面汇交力系与平面力偶系第三章平面任意力系第四章空间力系第五章摩擦第六章点的运动学第七章刚体的简单运动第八章点的合成运动第九章刚体的平面运动第十章质点动力学的基本方程第十一章动量定理第十二章动量矩定理第十三章动能定理赠送以下资料考试知识点技巧大全一、考试中途应饮葡萄糖水大脑是记忆的场所，脑中有数亿个神经细胞在不停地进行着繁重的活动,大脑细胞活动需要大量能量。
科学研究证实,虽然大脑的重量只占人体重量的2%-3%,但大脑消耗的能量却占食物所产生的总能量的20%,它的能量来源靠葡萄糖氧化过程产生。
据医学文献记载,一个健康的青少年学生30分钟用脑,血糖浓度在120毫克/100毫升,大脑反应快,记忆力强；90分钟用脑，血糖浓度降至80毫克/100毫升，大脑功能尚正常；连续120分钟用脑，血糖浓度降至60毫克/100毫升，大脑反应迟钝，思维能力较差。
我们中考、高考每一科考试时间都在2小时或2小时以上且用脑强度大，这样可引起低血糖并造成大脑疲劳，从而影响大脑的正常发挥，对考试成绩产生重大影响。
因此建议考生，在用脑60分钟时，开始补饮25%浓度的葡萄糖水100毫升左右，为一个高效果的考试加油。
二、考场记忆“短路”怎么办呢？对于考生来说，掌握有效的应试技巧比再做题突击更为有效。
1.草稿纸也要逐题顺序写草稿要整洁，草稿纸使用要便于检查。
不要在一大张纸上乱写乱画，东写一些，西写一些。
打草稿也要像解题一样，一题一题顺着序号往下写。
最好在草稿纸题号前注上符号，以确定检查侧重点。
为了便于做完试卷后的复查，草稿纸一般可以折成4-8块的小方格，标注题号以便核查，保留清晰的分析和计算过程。
第一章 单自由度系统1.1 总结求单自由度系统固有频率的方法和步骤。
单自由度系统固有频率求法有: 牛顿第二定律法、动量距定理法、拉格朗日方程法和能量守恒定理法。
1. 牛顿第二定律法适用范围: 所有的单自由度系统的振动。
解题步骤: （1） 对系统进行受力分析,得到系统所受的合力；（2） 利用牛顿第二定律∑=F x m,得到系统的运动微分方程；（3） 求解该方程所对应的特征方程的特征根, 得到该系统的固有频率。
2. 动量距定理法适用范围: 绕定轴转动的单自由度系统的振动。
解题步骤: （1） 对系统进行受力分析和动量距分析；（2） 利用动量距定理J ∑=M θ,得到系统的运动微分方程；（3） 求解该方程所对应的特征方程的特征根, 得到该系统的固有频率。
3. 拉格朗日方程法:适用范围: 所有的单自由度系统的振动。
解题步骤: （1）设系统的广义坐标为 , 写出系统对于坐标 的动能T 和势能U 的表达式；进一步写求出拉格朗日函数的表达式: L=T-U ；（2）由格朗日方程 =0, 得到系统的运动微分方程；（3） 求解该方程所对应的特征方程的特征根, 得到该系统的固有频率。
4. 能量守恒定理法适用范围: 所有无阻尼的单自由度保守系统的振动。
解题步骤: （1）对系统进行运动分析、选广义坐标、写出在该坐标下系统的动能T 和势能U 的表达式；进一步写出机械能守恒定理的表达式 T+U=Const （2）将能量守恒定理T+U=Const 对时间求导得零,即 , 进一步得到系统的运动微分方程；（3） 求解该方程所对应的特征方程的特征根, 得到该系统的固有频率。
1.2 叙述用衰减法求单自由度系统阻尼比的方法和步骤。
用衰减法求单自由度系统阻尼比的方法有两个: 衰减曲线法和共振法。
方法一: 衰减曲线法。
求解步骤：（1）利用试验测得单自由度系统的衰减振动曲线, 并测得周期和相邻波峰和波谷的幅值 、 。
（2）由对数衰减率定义 , 进一步推导有,因为 较小, 所以有πδζ2=。
第三章 多自由度系统3.1试求图3-10所示系统在平衡位置附近作微振动的振动方程。
