桥式起重机的设计和制造技术要求

桥式起重机国家标准桥式起重机是一种常见的起重设备，广泛应用于工矿企业、码头、仓库等场所。

为了保障桥式起重机的安全性和性能，国家对其进行了严格的标准化管理，制定了一系列的国家标准，以规范桥式起重机的设计、制造、安装、使用和维护。

本文将对桥式起重机国家标准进行介绍和解读，以便相关人员更好地了解和遵守相关规定。

首先，桥式起重机的国家标准主要包括以下几个方面，设计规范、安全要求、质量检验、安装调试、使用与维护等。

在设计规范方面，国家标准对桥式起重机的结构、参数、材料等进行了详细的规定，以确保其安全可靠、性能优良。

在安全要求方面，国家标准要求桥式起重机在使用过程中必须符合一定的安全标准，包括防止侧翻、限制起重量、防止超载等。

此外，国家标准还对桥式起重机的质量检验、安装调试、使用与维护等环节提出了具体要求，以确保桥式起重机的安全运行和长期稳定性能。

其次，桥式起重机国家标准的实施对于保障起重机的安全运行具有重要意义。

遵守国家标准可以有效地预防起重机事故的发生，减少人员伤亡和财产损失。

同时，国家标准的实施还可以提高桥式起重机的使用效率，延长设备的使用寿命，降低维护成本，促进相关行业的健康发展。

因此，各相关单位和个人都应当严格遵守桥式起重机国家标准，做好起重机的设计、制造、安装、使用和维护工作，确保起重机的安全性和性能。

最后，桥式起重机国家标准的不断完善和更新也是非常必要的。

随着科技的不断进步和工程技术的发展，桥式起重机的设计、制造和使用也在不断创新和改进。

因此，国家标准需要及时调整和更新，以适应新的技术和新的需求。

同时，国家标准的不断完善也需要各相关行业和专业人员的积极参与和反馈，共同推动桥式起重机国家标准的进一步完善和提高。

总之，桥式起重机国家标准是保障桥式起重机安全运行的重要依据，对于确保起重机的安全性和性能具有重要意义。

各相关单位和个人都应当严格遵守国家标准，做好起重机的设计、制造、安装、使用和维护工作，共同维护起重机的安全运行。

桥式起重机国家标准桥式起重机国家标准1. 引言桥式起重机是一种广泛应用于工业生产领域的起重设备。

为了统一桥式起重机的设计、创造、安装和使用规范，确保其安全可靠运行，国家特制定了桥式起重机的国家标准。

本文将详细介绍桥式起重机国家标准的各个章节内容。

2. 范围和应用本标准适合于全焊接或者螺栓连接的钢结构桥式起重机。

其中，钢结构桥式起重机包括单梁桥式起重机和双梁桥式起重机。

本标准适合于桥式起重机的设计、创造、安装、改装、维护和使用等环节。

3. 规范性引用文件本章节介绍了与本标准有关的其他文件，这些文件对于正确理解和应用本标准具有重要作用。

包括相关国家标准、国际标准以及专业技术规范等。

4. 术语和定义本章节了桥式起重机相关的术语和定义，其中包括了起重机主要构件、工作部件、工况等方面的术语和定义。

这些术语和定义的准确定义，有助于统一理解和交流。

5. 起重机分类和参数本章节对桥式起重机进行分类，根据不同的参数和结构形式进行区分。

具体包括净跨度、额定起分量、臂长、运行速度等方面的分类和参数要求。

6. 起重机结构设计桥式起重机的结构设计是确保其安全可靠运行的重要环节。

本章节详细介绍了桥式起重机的主要结构设计要求，包括梁、支架、电气系统、传动装置等方面的设计标准。

7. 起重机创造和装配桥式起重机的创造和装配是确保其功能完好的关键步骤。

本章节阐述了桥式起重机的创造和装配要求，包括加工和焊接质量、零部件的装配和调试等方面的相关规定。

8. 起重机安全技术要求桥式起重机的安全是保障生产的前提条件。

本章节详细介绍了桥式起重机的安全技术要求，包括起重机的载荷限制、安全保护装置、操作员培训等方面的要求。

9. 起重机试验和验收为确保桥式起重机符合设计要求，本章节规定了起重机的试验和验收程序。

包括设计审查、出厂试验、运行试验和验收规范等方面的要求。

10. 起重机维护和检修桥式起重机的维护和检修是其正常运行的保障。

本章节介绍了桥式起重机的维护和检修规定，包括日常保养、定期检查、故障排除等方面的要求。

起重机械相关标准引言起重机械是一种广泛应用于建筑工地、港口码头等场所的机械设备。

它们具有吊装重物的能力，能够提高工作效率，减少劳动力成本。

然而，由于起重机械的操作危险性较高，所以必须遵守一系列相关的标准和规定，以确保工作场所的安全性和人身安全。

本文将详细介绍起重机械相关的标准和规范。

起重机械分类根据功能和结构的不同，起重机械可以分为多种类型，包括塔式起重机、门式起重机、桥式起重机等。

每种类型的起重机械都有其特定的标准和规范。

下面将以桥式起重机为例介绍相关的标准。

桥式起重机相关标准桥式起重机是一种常见的起重设备，广泛应用于工业生产和物流领域。

以下是一些与桥式起重机相关的标准和规范的介绍：GB/T 14406-2017 （桥式起重机技术文件要求）该标准规定了桥式起重机的技术文件要求，包括设计文件、制造文件、安装文件、验收文件等。

它对桥式起重机的设计、制造、安装和验收等环节提出了具体要求，保证了桥式起重机的安全和可靠性。

GB/T 3811-2008 （桥式起重机设计与制造）该标准规定了桥式起重机的设计与制造要求，包括结构设计、机电系统、安全设施等。

它要求桥式起重机在设计和制造过程中必须考虑到起重机使用条件、负荷特点、运行环境等因素，以确保桥式起重机的安全性、稳定性和可靠性。

GB/T 24001-2004 （桥式起重机质量管理体系标准）该标准规定了桥式起重机制造企业应该建立和实施质量管理体系的要求。

质量管理体系的建立有助于企业提高产品质量，确保桥式起重机符合相关标准和规定。

JB/T 2603-2007 （桥式起重机金属结构设计规范）该标准规定了桥式起重机金属结构的设计要求，包括材料选择、结构计算和连接方式等。

它对桥式起重机的金属结构设计提出了具体的指导，确保桥式起重机结构的强度和稳定性。

其他相关标准除了桥式起重机相关的标准外，起重机械还有其他一些通用的标准和规范，例如：GB/T 7060.2-2014 （机械起重机械定义和分类）该标准规定了起重机械的定义和分类，将其分为机动起重机、清污车、起重附件和起重设备等几类。

桥式起重机设计手册第一章：引言桥式起重机是一种常用的重型起重设备，广泛应用于工程建设、港口、船厂和制造业等领域。

本设计手册将介绍桥式起重机的基本原理、设计要点和运行注意事项，旨在帮助工程师和技术人员更好地理解和应用桥式起重机。

第二章：桥式起重机的基本原理1. 结构组成：介绍桥式起重机的主要结构组成，包括主梁、支撑梁、起升机构、运行机构等，以及它们的功能和相互作用。

2. 工作原理：详细阐述桥式起重机的工作原理，包括起重机构的工作过程、传动原理和控制系统等。

第三章：桥式起重机的设计要点1. 荷载计算：介绍桥式起重机的荷载计算方法，包括静载荷、动载荷、风载荷等，以及相关的安全系数和设计标准。

2. 结构设计：详细说明桥式起重机各个部件的结构设计要点，包括轮压计算、主梁设计、支撑梁设计等。

3. 电气设计：介绍桥式起重机的电气设计要点，包括起重机的供电方式、控制系统设计、安全保护装置等。

第四章：桥式起重机的安装与调试1. 安装要点：指导桥式起重机的安装顺序、安装方法和注意事项，确保安装质量和安全性。

2. 调试方法：介绍桥式起重机的调试流程，包括机械调试、电气调试和整机调试等，确保起重机运行正常。

第五章：桥式起重机的运行与维护1. 运行注意事项：详细介绍桥式起重机的操作规程、运行注意事项和安全操作规范，确保起重机操作安全。

2. 维护保养：指导桥式起重机的日常维护保养工作，包括润滑保养、检查维修和故障排除等。

第六章：桥式起重机的应用和发展趋势1. 应用领域：介绍桥式起重机的应用领域和典型工程案例，包括桥梁施工、船舶制造、汽车装配等。

2. 发展趋势：展望桥式起重机的发展趋势，介绍新技术、新材料和智能化发展方向。

结语桥式起重机作为一种重要的起重设备，在工程建设和制造业领域发挥着重要作用。

希望通过本设计手册的介绍，能够让读者更好地掌握桥式起重机的设计、安装和运行技术，为相关工程的顺利进行提供参考和指导。

桥式起重机的设计和制造技术案例桥式起重机是一种重要的工业机械设备，用于吊装重物和物料的搬运。

现在，随着工业技术的不断发展，桥式起重机制造技术也在不断改进和完善。

本文将介绍一些桥式起重机的设计和制造技术案例，以便读者了解这一领域的最新趋势和发展动态。

一、桥式起重机的结构和原理桥式起重机的主体结构包括：大梁、小车、起重机、电气系统等部分。

其中，大梁是起重机的主要部分，负责承载物体的重量。

小车则负责沿着大梁移动，起重机则由电动机驱动升降钩和重物，实现吊运和搬运功能。

电气系统则控制起重机的运行和操作。

桥式起重机的工作原理是利用起重机的电气系统控制小车和起重机的运行，并通过卷扬机和钩子将重物吊起，完成物料的搬运。

起重机的运行速度、承载能力、横向运动等参数都可以根据用户的要求进行调整和修改，以适应不同的工作需求。

二、桥式起重机的设计案例1. 大跨度起重机设计某建筑工地需要一台能够安全高效地吊装大型混凝土梁的桥式起重机。

考虑到起重机需要跨越100m以上的跨度，设计师采用了双梁结构，并在大梁上设置了多个电动马达，以保证起重机的运行稳定性和安全性。

同时，起重机的电气系统采用了PLC自动化控制系统，能够智能地控制起重机的运行状态，避免了操作人员的误操作，提高了工作效率，降低了失误率。

2. 钢板车间起重机设计一家钢铁生产厂需要一台能够吊装重型钢板的桥式起重机。

考虑到目标重量高达20t以上，设计师选择了双梁结构和液压升降钩，以提高起重机的承载能力和安全性。

同时，为防止钢板在移动过程中发生滑动和损坏，起重机底部还配备了防滑材料和特殊的拉紧装置。

3. 港口码头起重机设计一家港口需要一台能够高速吊装货物的多功能桥式起重机，以提高港口吞吐量和运输效率。

设计师采用了单梁结构和手动绳缆升降钩，以便快速地移动和停靠货物，同时还配置了自动检测和报警装置，以保障起重机的安全性和稳定性。

三、桥式起重机的制造技术案例1. 焊接技术桥式起重机的主体结构需要通过钢材的焊接来实现。

桥式起重机技术参数桥式起重机是一种重型起重设备，常用于工业和建筑现场。

它由桥梁、起重机和绞车组成，可以在不同方向上移动并进行起重操作。

桥式起重机具有吊运能力强、适应性广、稳定性好等特点，被广泛应用于各种场景，如码头、港口、工厂、仓库等。

以下是桥式起重机的一些常见的技术参数：1.吨位和起重高度：桥式起重机的吨位指的是起重机能够承载的最大重量，起重高度是起升机构能够起升的最大高度。

吨位和起重高度是选择桥式起重机时需要考虑的两个重要参数。

2.跨度：桥式起重机的跨度指的是两端轨道（支承桥梁的轨道）之间的水平距离。

跨度的大小决定了起重机的使用范围和适应性。

3.起升速度和移动速度：起升速度是指起重机进行升降操作时的速度，而移动速度是指起重机在轨道上移动时的速度。

起升速度和移动速度是桥式起重机操作效率的重要参数。

4.控制方式：桥式起重机可以采用手动、电动和遥控等多种控制方式。

不同的控制方式具有不同的操作灵活性和效率，可以根据需要选择合适的控制方式。

5.安全设备：为了确保起重作业的安全性，桥式起重机通常配备有多种安全设备，如限位器、重载保护器、风速传感器等。

这些安全设备可以监测和控制起重机的运行状态，确保其在安全范围内工作。

6.材料和结构：桥式起重机的主要材料通常采用优质钢材，具有高强度和耐腐蚀性。

起重机的结构设计要考虑到各种力学因素，确保起重机能够承受起重负荷的作用力。

7.电气系统：桥式起重机的电气系统包括电动机、控制器、传感器等。

电气系统的设计要能够确保起重机的正常运行和安全操作。

8.维护和保养：桥式起重机需要定期进行维护和保养，以确保其长期稳定运行。

维护和保养工作包括润滑、检查、清洁和更换磨损部件等。

总之，桥式起重机的技术参数对于选择适合的起重设备非常重要。

根据具体的工作需求和工作环境，选择合适的桥式起重机，并根据其技术参数进行操作和维护，可以提高工作效率并确保工作安全。

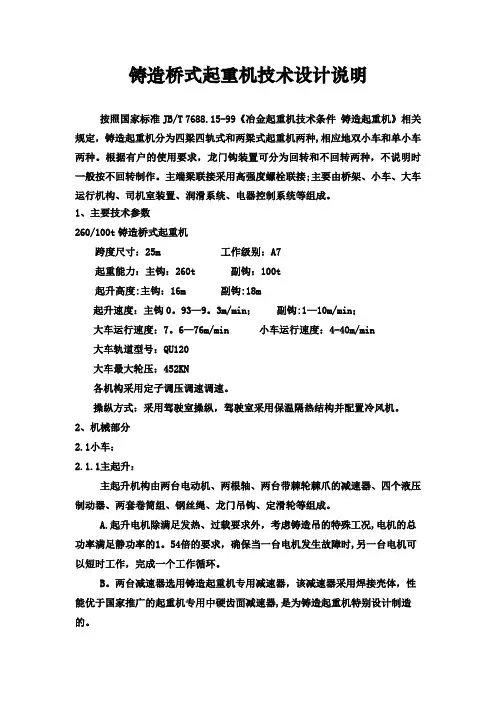

铸造桥式起重机技术设计说明按照国家标准JB/T 7688.15-99《冶金起重机技术条件铸造起重机》相关规定，铸造起重机分为四梁四轨式和两梁式起重机两种,相应地双小车和单小车两种。

根据有户的使用要求，龙门钩装置可分为回转和不回转两种，不说明时一般按不回转制作。

主端梁联接采用高强度螺栓联接;主要由桥架、小车、大车运行机构、司机室装置、润滑系统、电器控制系统等组成。

1、主要技术参数260/100t铸造桥式起重机跨度尺寸：25m 工作级别：A7起重能力：主钩：260t 副钩：100t起升高度:主钩：16m 副钩:18m起升速度：主钩0。

93—9。

3m/min；副钩:1—10m/min；大车运行速度：7。

6—76m/min 小车运行速度：4-40m/min大车轨道型号：QU120大车最大轮压：452KN各机构采用定子调压调速调速。

操纵方式：采用驾驶室操纵，驾驶室采用保温隔热结构并配置冷风机。

2、机械部分2.1小车：2.1.1主起升：主起升机构由两台电动机、两根轴、两台带棘轮棘爪的减速器、四个液压制动器、两套卷筒组、钢丝绳、龙门吊钩、定滑轮等组成。

A.起升电机除满足发热、过载要求外，考虑铸造吊的特殊工况,电机的总功率满足静功率的1。

54倍的要求，确保当一台电机发生故障时,另一台电机可以短时工作，完成一个工作循环。

B。

两台减速器选用铸造起重机专用减速器，该减速器采用焊接壳体，性能优于国家推广的起重机专用中硬齿面减速器,是为铸造起重机特别设计制造的。

C。

每套卷扬机构中两根独立缠绕的钢丝绳，能保证当一根或对角线上两根钢丝绳断裂后仍能将钢包安全地放到地面。

钢丝绳采用左右互捻，线接触优质钢丝绳，安全系数均严格按照《起重机设计规范》执行.D。

主起升机构定滑轮下设有传感器，司机室内设有报警装置保证超载时报警，当重物是起重量90%时予报警,1。

05倍时强行断电。

2.1。

2副起升：副起升由电动机、两套液压推杆制动器、联轴器、减速器、卷筒组、吊钩组、滑轮组等组成。

10吨位桥式起重机的总体设计一、引言桥式起重机是一种常见的起重设备，它由桥架、起重机械和电气系统组成，主要用于工业和建筑等领域的货物搬运。

本文将对一种重量为10吨的桥式起重机进行总体设计，包括结构设计、动力系统设计和控制系统设计等方面。

二、结构设计1.桥架设计桥架是起重机的主要支撑结构，其设计要充分考虑机械强度和稳定性。

对于10吨位的桥式起重机，桥架应具有足够的刚性和承载能力。

设计时可以采用双梁和四轮驱动的结构，桥架材料可以选择高强度钢材制作，以确保起重机在工作时的稳定性和安全性。

2.起重机械设计起重机械是桥式起重机的核心部件，其设计应满足起重货物的需求。

10吨位的起重机械应具有足够的起重高度和起重速度。

同时，起重机械的设计还应考虑附加装置的安装，如翻转夹具和吊具等。

起重机械的选择可以根据具体的工作要求，如起重高度、加载方式等来进行。

3.结构优化在桥式起重机的设计过程中，应通过结构优化方法对各部件进行优化设计，以提高整机的效率和性能。

结构优化可以通过有限元分析等方法来进行，以获取最佳设计方案。

同时，还可以采用轻量化设计和模块化设计来降低整机重量和提高制造效率。

三、动力系统设计桥式起重机的动力系统设计主要包括驱动装置和传动系统。

驱动装置可以选择电动驱动或液压驱动，具体选择可以根据需求来确定。

传动系统主要包括齿轮传动和链传动等，其设计应满足起重机的工作负荷和速度要求。

同时，还应考虑安全保护装置的安装，如过载保护和限位装置等，以确保起重机在工作过程中的安全性。

四、控制系统设计桥式起重机的控制系统设计主要包括电气控制和自动控制两个方面。

电气控制主要包括起重机的开关控制和驱动控制等，其设计应考虑安全可靠和操作方便。

自动控制可以通过PLC控制或计算机控制来实现，以提高起重机的自动化程度和操作效率。

同时，还应考虑远程控制和数据采集等功能的设计，以满足用户的不同需求。

五、安全性和可维护性设计在桥式起重机的总体设计中，安全性和可维护性是非常重要的考虑因素。

通用桥式起重机标准号：GB/T14405-1993 替代标准号：JB1036-1928发布单位：国家技术监督局发布起草单位：大连起重机器厂负责起草；北京起重运输机械研究所、太原重型机器厂、上海起重运输机械厂发布日期：实施日期：1主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、实验方法及检验规则等内容。

本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装置为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。

专用桥式起重机中相同或类似的部分亦可参照使用。

2引用标准GB191 包装储运图示标志GB699 优质碳素结构钢技术条件GB700 碳素结构钢GB783 起重机械最大起重量系列GB985 气焊、手工电弧及气体保护焊焊缝坡口的基本形式和尺寸GB986 埋弧焊焊缝坡口的基本形式和尺寸GB1102 圆股钢丝绳GB1348 球墨铸铁件GB1591 低合金结构钢GB3323 钢熔化焊对接接头射线照相和质量分级GB3811 起重机设计规范GB4628 桥式起重机圆柱车轮GB4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB5972 起重机械用钢丝绳检验和报废实用规范GB6164 起重机缓冲器GB6333 电力液压块式制动器GB6334 直流电磁铁块式制动器GB6417 金属熔化焊焊缝缺陷分类及说明GB6974 起重机械名词术语GB7592 通用桥式起重机限界尺寸GB8981 优质钢丝绳GB8923 涂装前钢材表面锈蚀等级和除锈等级GB9286 色漆和清漆漆膜的划格试验GB10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB10183 桥式和门式起重机制造及轨道安装公差GB11352 一般工程用铸造碳钢件GB/T14407 通用桥式和门式起重机司机室技术条件ZBJ19 010 起重机减速器ZBJ19001 起重机底座式减速器ZBJ80006 起重机用铸造滑轮ZBJ80007 起重机用铸造卷筒ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3分类3.1型式种类，见图1和表1。

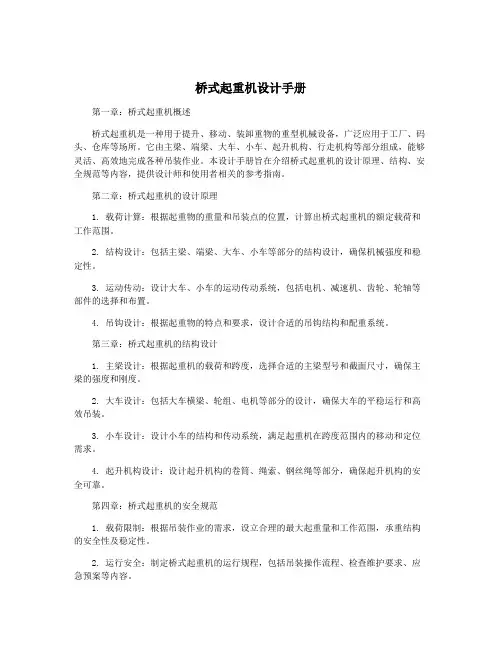

桥式起重机设计手册第一章：桥式起重机概述桥式起重机是一种用于提升、移动、装卸重物的重型机械设备，广泛应用于工厂、码头、仓库等场所。

它由主梁、端梁、大车、小车、起升机构、行走机构等部分组成，能够灵活、高效地完成各种吊装作业。

本设计手册旨在介绍桥式起重机的设计原理、结构、安全规范等内容，提供设计师和使用者相关的参考指南。

第二章：桥式起重机的设计原理1. 载荷计算：根据起重物的重量和吊装点的位置，计算出桥式起重机的额定载荷和工作范围。

2. 结构设计：包括主梁、端梁、大车、小车等部分的结构设计，确保机械强度和稳定性。

3. 运动传动：设计大车、小车的运动传动系统，包括电机、减速机、齿轮、轮轴等部件的选择和布置。

4. 吊钩设计：根据起重物的特点和要求，设计合适的吊钩结构和配重系统。

第三章：桥式起重机的结构设计1. 主梁设计：根据起重机的载荷和跨度，选择合适的主梁型号和截面尺寸，确保主梁的强度和刚度。

2. 大车设计：包括大车横梁、轮组、电机等部分的设计，确保大车的平稳运行和高效吊装。

3. 小车设计：设计小车的结构和传动系统，满足起重机在跨度范围内的移动和定位需求。

4. 起升机构设计：设计起升机构的卷筒、绳索、钢丝绳等部分，确保起升机构的安全可靠。

第四章：桥式起重机的安全规范1. 载荷限制：根据吊装作业的需求，设立合理的最大起重量和工作范围，承重结构的安全性及稳定性。

2. 运行安全：制定桥式起重机的运行规程，包括吊装操作流程、检查维护要求、应急预案等内容。

3. 安全设施：包括限位器、安全防护装置、告警系统等的配置要求，确保各个环节的安全性。

4. 定期检查：制定桥式起重机的定期检查和维护计划，确保机械设备的长期安全运行。

第五章：桥式起重机的维护保养1. 润滑管理：对各个部件的润滑点进行规范管理，确保机械设备的正常运行和寿命延长。

2. 系统检查：定期对起重机的传动系统、电气系统、液压系统进行检查维护，排除故障和隐患。

2024年桥式起重机安全技术规程第一章总则第一条为了进一步加强桥式起重机的安全管理，确保人身和财产安全，根据国家法律法规，结合行业实际，制定本技术规程。

第二条本技术规程适用于2024年以后所有使用桥式起重机的企事业单位及个体工商户。

第三条桥式起重机是指由一组桥支架横跨在车间内，设有起重机构的一种通过沿轨道运行的悬挂式起重机。

第四条本技术规程的主要目标是:1. 提高桥式起重机的安全性能，防止事故发生。

2. 保护工作人员和设备的安全。

3. 规范起重操作，提高工作效率。

第五条企事业单位和个体工商户应当按照本技术规程的要求，建立桥式起重机的安全管理制度，加强人员培训和考核，确保操作人员具备相应的技术能力。

第六条桥式起重机的设计、制造、安装、改造、维修和使用等各个环节，必须遵循国家相关标准和规定。

第七条桥式起重机的安全管理应当从设计、制造、安装、使用等各个方面进行全面考虑，综合治理。

第八条桥式起重机使用过程中发现的安全隐患和事故，应当及时上报相关部门，并进行调查和处理。

第二章桥式起重机的安全管理第九条企事业单位和个体工商户应当建立桥式起重机的安全管理制度，明确安全责任制，确保安全生产工作的落实。

第十条桥式起重机的管理人员需具备相应的专业知识和技术能力，对操作人员进行培训和考核，确保操作人员掌握正确的操作方法和安全意识。

第十一条桥式起重机的安全管理制度应当包括以下内容:1. 桥式起重机的安全操作规程和标准。

2. 桥式起重机的定期检查和维护计划。

3. 桥式起重机的事故报告和处理程序。

4. 桥式起重机相关人员的培训和考核要求。

5. 桥式起重机的应急预案和灭火设备配置。

第十二条企事业单位和个体工商户应当建立桥式起重机的安全档案，记录起重机的设计参数、制造单位、安装单位、检测情况等相关信息。

第十三条桥式起重机的使用人员应当定期检查起重机的运行状况，如发现异常情况应及时报告管理人员，并采取相应的措施进行修理和维护。

第三章桥式起重机的安全设备和操作规程第十四条桥式起重机应当配备符合国家标准和规定的安全设备，包括限位器、重载保护器、安全防护网等。

桥式起重机技术规格书2、设计制造执行的主要标准● GB/T3811-2008 《起重机设计规范》● GB/T6067 -2010 《起重机械安全规程》● GB/T5905 《起重机试验规范和程序》● GB/T10051 《起重吊钩》● JB/T4315 《起重机电控设备》● GB1497-85 《低压电器基本标准》● JB/DQ4658-91 《起重机成套电阻器》● GB50054-95 《低压配电装置及线路设计规范》● GB50052-95 《供配电系统设计规范》● GB50055-93 《通用用电设备配电设计规范》● GB/T4942.2-85 《低压电器外壳防护等级》● GB/T3077-1999 《合金结构钢》● GB/T1591-1994 《低合金高强度结构钢》● JB/T5000.10-1998 《重型机械通用技术条件装配》● JB/T5000.12-1998 《重型机械通用技术条件涂装》● GSB05-1426-2001 《漆膜颜色标准样卡》● JB/T7688.1-1995 《冶金起重机技术条件通用要求》● GB/T13384-1992 《机电产品包装通用技术条件》● GB/T8918-2006 《重要用途钢丝绳》● GB10854 《钢结构焊缝外形尺寸》● GB/14405-2011 《通用桥式起重机》3.本项目工程起重机订货清单4.设备主要技术参数及设计、制造要求4.1通用桥式起重机主要技术参数及设计、制造要求：4.1.1主要技术参数双梁桥式起重机QD10T-16.5m H=9m A5空操主要技术参数4.1.2主要技术参数双梁桥式起重机5T-22.5m H=9m A5空操主要技术参数4.1.3设备主要设计及制造要求4.1.3.1、双梁桥式起重机主要特点:1）、起重机设计将性能优越和安全可靠放在首位,同时结合考虑经济合理性，造型美观等因素。

2）、起重机的工作机构由起升机构,大、小车运行机构组成。

桥式起重机设计手册第一节：桥式起重机的基本原理桥式起重机是一种常用的起重设备，主要用于工业生产和建筑工地上的货物搬运。

它由桥架、起升机构、大车、小车、电气系统等部分组成，能够在立体空间内进行多方向的移动和起重作业。

下面将介绍桥式起重机的设计原理和关键要点。

1. 结构设计桥式起重机的主要结构包括桥架、大车、小车和起升机构。

桥架是整个起重机的主体支架，承载着各种工况下的荷载。

大车和小车是起重机的移动部分，它们分别安装在桥架上，能够实现横向和纵向的移动。

起升机构负责货物的垂直提升和下降，通常由电动葫芦或链条组成。

2. 力学原理在设计桥式起重机时，需要考虑各个部件的受力及其承载能力。

桥架的强度和刚度是设计的核心，必须满足各种工况下的荷载要求，同时保证结构的安全可靠。

大车和小车的移动轨道应考虑承载能力和运动稳定性，避免发生失稳或脱轨的情况。

起升机构的提升速度和载荷能力需要根据实际工况进行合理选择。

3. 控制系统桥式起重机的控制系统通常由电气系统和操纵系统组成。

电气系统包括主要电机、传动装置、限位开关等，负责起重机运行的动力和控制。

操纵系统则是操作工人控制起重机进行各种动作的设备，通常包括操纵台、遥控器等。

第二节：桥式起重机的设计要点1. 荷载计算在设计桥式起重机时，首先需要明确货物的重量和尺寸，根据实际工况计算起重机的额定荷载。

同时需要考虑吊钩的工作级别和使用频率，确保起重机能够安全可靠地进行吊装工作。

2. 结构材料桥式起重机的主要材料通常为钢材，其优点是强度高、韧性好、易于加工和焊接，适合承载大荷载。

在选择材料时需要考虑环境腐蚀、温度变化和外部载荷等因素，保证结构的稳定和耐久。

3. 安全保护桥式起重机的安全保护是设计的重中之重，必须考虑各种可能的安全事故并采取相应的措施。

例如设置限位开关、安全防护装置、过载保护等，确保一旦出现异常情况能够及时停机并报警。

4. 维护保养桥式起重机的使用寿命和性能靠维护保养来保证，设计时需要考虑设备的易维护性。

通用桥式起重机标准号：GB/T14405-1993 替代标准号：JB1036-1928发布单位：国家技术监督局发布起草单位：大连起重机器厂负责起草；北京起重运输机械研究所、太原重型机器厂、上海起重运输机械厂发布日期：实施日期：1主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、实验方法及检验规则等内容。

本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装置为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。

专用桥式起重机中相同或类似的部分亦可参照使用。

2引用标准GB191 包装储运图示标志GB699 优质碳素结构钢技术条件GB700 碳素结构钢GB783 起重机械最大起重量系列GB985 气焊、手工电弧及气体保护焊焊缝坡口的基本形式和尺寸GB986 埋弧焊焊缝坡口的基本形式和尺寸GB1102 圆股钢丝绳GB1348 球墨铸铁件GB1591 低合金结构钢GB3323 钢熔化焊对接接头射线照相和质量分级GB3811 起重机设计规范GB4628 桥式起重机圆柱车轮GB4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB5972 起重机械用钢丝绳检验和报废实用规范GB6164 起重机缓冲器GB6333 电力液压块式制动器GB6334 直流电磁铁块式制动器GB6417 金属熔化焊焊缝缺陷分类及说明GB6974 起重机械名词术语GB7592 通用桥式起重机限界尺寸GB8981 优质钢丝绳GB8923 涂装前钢材表面锈蚀等级和除锈等级GB9286 色漆和清漆漆膜的划格试验GB10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB10183 桥式和门式起重机制造及轨道安装公差GB11352 一般工程用铸造碳钢件GB/T14407 通用桥式和门式起重机司机室技术条件ZBJ19 010 起重机减速器ZBJ19001 起重机底座式减速器ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3分类3.1型式种类3.1.1起重机的型式种类按其取物装置划分，见图1和表1。

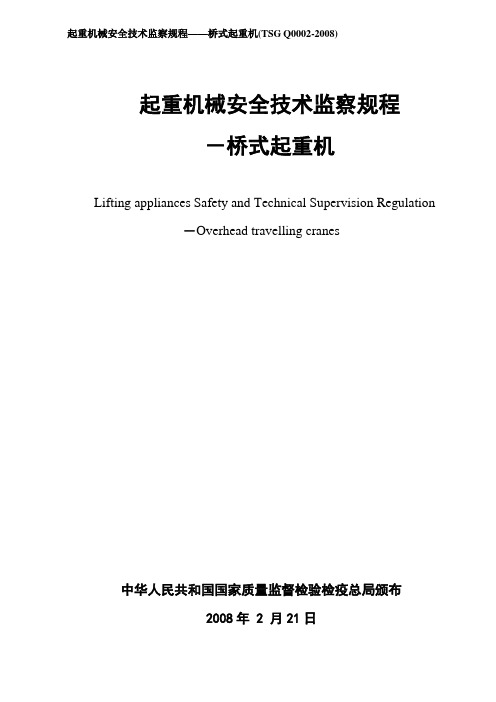

起重机械安全技术监察规程——桥式起重机(TSG Q0002-2008)起重机械安全技术监察规程－桥式起重机Lifting appliances Safety and Technical Supervision Regulation－Overhead travelling cranes中华人民共和国国家质量监督检验检疫总局颁布2008年 2 月21日起重机械安全技术监察规程－桥式起重机第一章总则第一条为了保证桥式起重机的安全运行，保障人民群众生命和财产安全，促进经济发展，根据《特种设备安全监察条例》、《起重机械安全监察规定》等有关规定，制定本规程。

第二条本规程适用于《特种设备安全监察条例》规定范围内的起重机械中的桥式起重机（以下简称起重机）的设计、制造、安装、改造、维修、使用和检验检测。

本规程适用的起重机，包括通用桥式起重机、电站桥式起重机、防爆桥式起重机、绝缘桥式起重机、冶金桥式起重机、架桥机、电动单梁起重机、电动单梁悬挂起重机、电动葫芦桥式起重机和防爆梁式起重机等。

第三条本规程规定了起重机安全技术的基本要求，在中国境内生产、使用的起重机，必须符合本规程的要求，其中专门用于中国境外使用的起重机按照其他有关规定。

第四条采用新材料、新技术、新工艺以及有特殊使用要求的起重机，不符合本规程要求时，相关单位应当将相关的研究、试验等依据、数据、结果及其检验检测报告等技术资料报国家质量监督检验检疫总局（以下简称国家质检总局），由国家质检总局委托国家质检总局特种设备安全技术委员会组织技术评审。

技术评审的结果经过国家质检总局批准后，方可进行试制、试用。

第二章一般要求第五条起重机的设计必须符合安全、可靠和使用场所、环境（包括界限尺寸）的要求。

第六条吊运熔融金属的起重机，其额定起重量75t以上（含75t），除符合本规程外，还必须符合JB/T7688.15-1999《冶金起重机技术条件铸造起重机》相关要求。

以电动葫芦作起升机构，吊运熔融金属的起重机还应当符合以下要求：(一)额定起重量不得大于10t；(二)电动葫芦的工作级别不小于M6级。

起重机械安全规程第5部分：桥式和门式起重机1 范围GB 6067的本部分规定了桥式和门式起重机（以下简称起重机）的设计、制造、安装、改造、维修、使用、检查、报废等方面的基本安全要求。

本部分适用于GB/T20776中确定的桥架型起重机。

如不涉及基本安全的特殊问题，本部分也可供其他起重机械参考。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1591—2008 低合金高强度结构钢GB 2970—=2004 厚钢板超声波检验方法GB/T 3323 金属熔化焊焊接接头射线照相GB/T 3805—2008 特低电压(ELV)限值GB/T 3811-2008 起重机设计规范GB 3836.1 爆炸性环境第1部分：设备通用要求GB 3836.15 爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）GB 6067.1-2010起重机械安全规程第1部分：总则GB 8918 重要用途钢丝绳GB 12476.1 可燃性粉尘环境用电气设备第1部分：用外壳和限制表面温度保护的电气设备第1节：电气设备的技术要求GB 12476.2 可燃性粉尘环境用电气设备第2部分：选型和安装GB 15052起重机安全标志和危险图形符号总则GB/T 20303.5起重机司机室第5部分：桥式和门式起重机GB/T 20776 起重机械分类GB/T 20878 不锈钢和耐热钢牌号及化学成分GB/T 27546起重机械滑轮JB/T 6406 电力液压鼓式制动器JB/T 7020-2006 电力液压盘式制动器JB/T 8110.2起重机橡胶缓冲器JB/T 9008(所有部分）钢丝绳电动葫芦JB/T 10559 起重机械无损检测钢焊缝超声检测JB/T 10833 起重机用聚氨酣缓冲器3 金属结构3. 1 基本要求应符合GB6067.1—2010中第3章的有关规定。

桥式起重机桥式起重机是一种应用广泛的起重装置，它采用桥架结构横跨于工作场地，通过电动机或其他动力源提供动力，以实现货物的起重和搬运。

桥式起重机具有结构稳定、起重能力强、作用范围大等优点，被广泛应用于工厂、仓库、码头等各种场所。

桥式起重机一般由桥架、起重机构、电气设备等组成。

桥架是桥式起重机的主体部分，由两根跨越工作场地的大梁组成，梁上设置有焊接或螺栓连接的端梁，用于支承和固定整个起重机。

起重机构包括起升机构和行走机构，起升机构用于提升货物，行走机构用于在桥架上的移动。

电气设备则用来控制起重机的运行和各种功能。

桥式起重机的设计和制造需要考虑很多因素。

首先是载荷能力，根据不同工况的需要，选择适当的起重机型号和额定载荷能力。

其次是起重高度和行程，这决定了起重机在垂直方向上的工作能力。

同时，也需要考虑横向行走的距离和速度，以及各种安全措施，确保起重机的安全可靠运行。

桥式起重机的使用范围非常广泛。

在工厂中，桥式起重机可以用于装卸货物、组织生产流程、完成各种作业任务；在仓库中，桥式起重机可以实现货物的储存、堆放和提取；在码头上，桥式起重机可以实现集装箱的装卸和运输。

桥式起重机还被应用于建筑工地、电力站、冶金行业等各个领域。

桥式起重机的操作方法相对简单，但仍需要经过专业培训和持证上岗。

操作人员需要熟悉起重机的各个部件和控制系统，掌握正确的操作步骤和安全注意事项。

同时，也需要进行定期的检修和维护，确保起重机的正常运行和安全性能。

总的来说，桥式起重机是一种非常重要的起重设备，它具有结构稳定、起重能力强、使用范围广泛等优点。

它的出现和应用为人们的生产和生活提供了极大的便利，促进了工作效率的提高和经济的发展。

随着科技的不断进步，桥式起重机的性能和功能还会不断提升，为人们创造更多的价值。
