使用广联达软件计算筏板带桩承台构钢筋的技巧与体会

广联达图形算量和钢筋算量使用技巧标签：广联达视频广联达视频教程加密狗钢筋平法造价员预算杂谈实习是大学教育最后一个极为重要的实践性教学环节。

通过实习，使我们在社会实践中接触与本专业相关的实际工作，增强感性认识，培养和锻炼我们综合运用所学的基础理论、基本技能和专业知识，去独立分析和解决实际问题的能力，把理论和实践结合起来，提高实践动手能力，为我们毕业后走上工作岗位打下一定的基础；同时可以检验教学效果，为进一步提高教育教学质量，培养合格人才积累经验，并为自己能顺利与社会环境接轨做准备。

一、独立基础带短柱，上柱插筋插入短柱内。

要在软件中计算短柱和上柱的钢筋，很多人拿到这种图时都觉的很难将短柱与上柱的钢筋在软件中计算正确，原因很简单，就是不管是短柱还是短柱上面地框柱都只能用柱来算钢筋，而在软件中只要是一根柱子上下的关连层还有柱子，软件就会按照平法中的设定来计算钢筋，考虑插筋和锚固，与我们的实际图纸所要计算的钢筋量相差甚远，而这就使很多人认为软件计算出来的钢筋量是错的，没有办法将整根柱子从底到顶计算正确，只能是使用软件计算大部分工程量后再来进行调整，或者直接用其它方法如手工来计算这种柱钢筋，而实际上用软件处理这种情况也是很简单的，现将处理思路简要说明一下。

首先在建立楼层时将基础层设为独立基础的高度（如果独立基础的高度不一，按最高的进行设置），而从基础顶到短柱顶设为负一层，上面的楼层按图纸进行设定，然后在画图的时候需要注意的是建两套相同的轴网，在第一套轴网中画与主体相关的柱也就是短柱顶部的框柱，而它的基础则画为井桩基础，在另外一套轴网中画独基和短柱，这样就可以完全将短柱与其上的框柱钢筋分别计算正确。

原理是短柱部分顶部再无柱构件则会自动认为是顶层进行锚固，同时还可以在软件中设置柱顶锚固节点方式，如图：当然需要在短柱属性中来设置；而框柱下的井桩可以按某个长度设定值来计算插筋长度和弯折长度，如图：从而解决短柱上部框柱插筋问题。

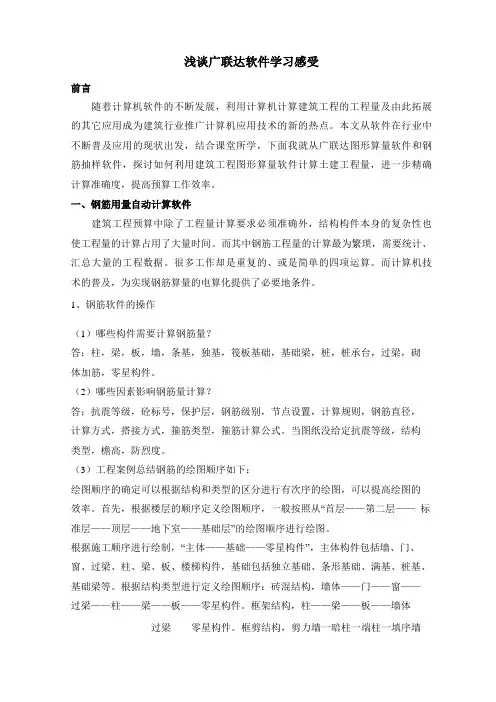

浅谈广联达软件学习感受前言随着计算机软件的不断发展，利用计算机计算建筑工程的工程量及由此拓展的其它应用成为建筑行业推广计算机应用技术的新的热点。

本文从软件在行业中不断普及应用的现状出发，结合课堂所学，下面我就从广联达图形算量软件和钢筋抽样软件，探讨如何利用建筑工程图形算量软件计算土建工程量，进一步精确计算准确度，提高预算工作效率。

一、钢筋用量自动计算软件建筑工程预算中除了工程量计算要求必须准确外，结构构件本身的复杂性也使工程量的计算占用了大量时间。

而其中钢筋工程量的计算最为繁琐，需要统计、汇总大量的工程数据。

很多工作却是重复的、或是简单的四项运算。

而计算机技术的普及，为实现钢筋算量的电算化提供了必要地条件。

1、钢筋软件的操作（1）哪些构件需要计算钢筋量？答；柱，梁，板，墙，条基，独基，筏板基础，基础梁，桩，桩承台，过梁，砌体加筋，零星构件。

（2）哪些因素影响钢筋量计算？答；抗震等级，砼标号，保护层，钢筋级别，节点设置，计算规则，钢筋直径，计算方式，搭接方式，箍筋类型，箍筋计算公式。

当图纸没给定抗震等级，结构类型，檐高，防烈度。

（3）工程案例总结钢筋的绘图顺序如下：绘图顺序的确定可以根据结构和类型的区分进行有次序的绘图，可以提高绘图的效率。

首先，根据楼层的顺序定义绘图顺序，一般按照从“首层——第二层——标准层——顶层——地下室——基础层”的绘图顺序进行绘图。

根据施工顺序进行绘制，“主体——基础——零星构件”，主体构件包括墙、门、窗、过梁、柱、梁、板、楼梯构件，基础包括独立基础、条形基础、满基、桩基、基础梁等。

根据结构类型进行定义绘图顺序：砖混结构，墙体——门——窗——过梁——柱——梁——板——零星构件。

框架结构，柱——梁——板——墙体过梁零星构件。

框剪结构，剪力墙一暗柱一端柱一填序墙——门——窗——过梁一连梁——梁——板——零星构件。

(4)绘图技巧在钢筋算量软件中，对于绘图的简单要求：第一，绘制构件时，要求一次性，不做重复的工作。

桩承台上部钢筋深入筏板基础桩承台是一种常见的基础结构，用于承受桩柱和上部结构的荷载，并将荷载传递到地基中。

在桩承台的设计和施工过程中，钢筋的布置和深入筏板基础是非常重要的一步。

下面将详细介绍桩承台上部钢筋深入筏板基础的相关内容。

一、桩承台上部钢筋深入筏板基础的作用1. 加固桩顶与筏板之间的连接：在桩承台上部，为了增加桩顶与筏板之间的连接强度，需要将钢筋深入到筏板基础中。

这样可以有效地提高整个结构的稳定性和抗震能力。

2. 增加桩柱与上部结构之间的传力：通过将钢筋深入到筏板基础中，可以增加桩柱与上部结构之间的传力面积，提高整个结构的承载能力和耐久性。

3. 提高整体结构的刚度：在桩承台上部，通过将钢筋深入到筏板基础中，可以增加整体结构的刚度和稳定性。

这对于减小结构变形、提高结构的抗震性能非常重要。

二、桩承台上部钢筋深入筏板基础的设计原则1. 根据设计要求确定钢筋的直径和间距：根据工程设计要求，确定桩承台上部钢筋的直径和间距。

一般来说，直径较大的钢筋可以提供更好的抗弯强度和承载能力，而间距较小的钢筋可以增加整个结构的刚度和稳定性。

2. 考虑桩柱与上部结构之间的传力问题：在桩承台上部，需要将钢筋深入到筏板基础中，并与桩柱进行连接。

在设计过程中需要考虑桩柱与上部结构之间传力的问题，并合理确定钢筋的布置方式。

3. 考虑土壤条件和地基情况：在桩承台上部钢筋深入筏板基础时，需要考虑土壤条件和地基情况。

根据不同土壤类型和地基情况，确定合适的深入长度和布置方式，以确保整个结构的稳定性和安全性。

三、桩承台上部钢筋深入筏板基础施工步骤1. 准备工作：在施工前，需要对桩承台上部的钢筋进行检查和清理，确保其符合设计要求。

同时，准备好所需的施工材料和设备。

2. 钢筋布置：根据设计要求，在桩承台上部进行钢筋布置。

根据钢筋直径和间距确定合适的布置方式，并使用钢筋连接件将钢筋与桩柱连接起来。

3. 钢筋深入：在钢筋布置完成后，需要将钢筋深入到筏板基础中。

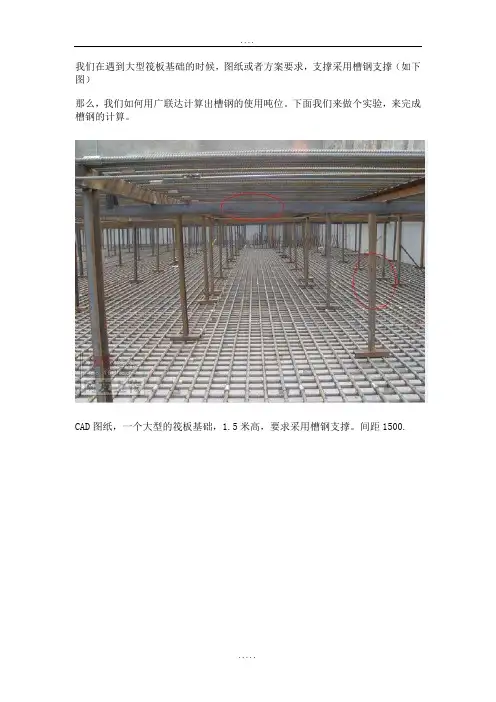

我们在遇到大型筏板基础的时候，图纸或者方案要求，支撑采用槽钢支撑（如下图）那么，我们如何用广联达计算出槽钢的使用吨位。

下面我们来做个实验，来完成槽钢的计算。

CAD图纸，一个大型的筏板基础，1.5米高，要求采用槽钢支撑。

间距1500.1.首先我们设置钢筋比重，把10的钢筋设置成14槽钢的没米重量。

（这个随便选那个钢筋，只要后面的比重正确）查询得到14的槽钢每米为14.535KG。

2.设置保护层厚度。

这个是一个经验数值（-150）可能有些地方要到边。

到边就不减或者少减。

(自己考虑）3.设置竖向1500*1500间距的槽钢支撑。

这里注意，一定要把钢筋信息修改成C10（应为我们前面钢筋比重是设置的10，修改C是为了没有弯钩-注意）这里的布置形式必须是双向布置，不能采用梅花形状。

（注意）4.设置槽钢的水平方向。

看下面说明和注意点。

（这里截图的A应该改为C，截图没有修改过来，谅解）下面这个设置是关键点，钢筋有搭接，而槽钢没有搭接和弯钩，这里面选植螺纹，钢筋定尺选最长50米。

从而减少误差值。

这个也是关键点，我们只有在有双层双向的时候，才能计算出竖向的马凳，这里用B12钢筋辅助计算。

最后不统计进去。

5.计算汇总，查看一个200米长的槽钢计算。

总量和长度都符合要求。

6.竖向槽钢计算也符合要求。

7.最后看统计表格，选出槽钢的竖向和水平方向重量。

完成计算。

上面的筏板是同一个厚度没有坑的筏板。

如遇到集水坑、不同标高处怎么处理？可以把筏板按照集水坑边线或者不同标高边线分成多块筏板来做，（修改竖向马蹬的高度）其他不变。

也能完成。

这里就不一一举例说明了。

总结：本次用广联达计算了一次槽钢工程量。

说明广联达的运用的确很强大。

慢慢去理解广，慢慢去发现广的奥秘。

让广联成为我们手中的有利武器和工具。

谢谢大家有不对的地方也请指出来大家开动脑筋，如何用广联达计算钢结构屋面桁架。

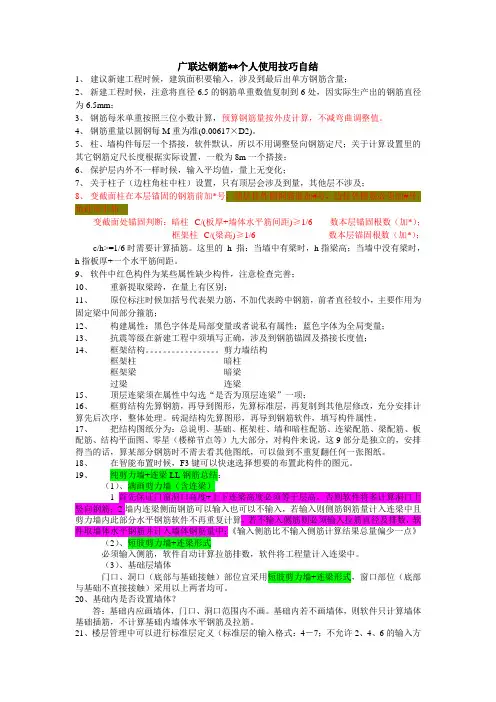

广联达钢筋**个人使用技巧自结1、建议新建工程时候，建筑面积要输入，涉及到最后出单方钢筋含量；2、新建工程时候，注意将直径6.5的钢筋单重数值复制到6处，因实际生产出的钢筋直径为6.5mm；3、钢筋每米单重按照三位小数计算，预算钢筋量按外皮计算，不减弯曲调整值。

4、钢筋重量以圆钢每M重为准(0.00617×D2)。

5、柱、墙构件每层一个搭接，软件默认，所以不用调整竖向钢筋定尺；关于计算设置里的其它钢筋定尺长度根据实际设置，一般为8m一个搭接；6、保护层内外不一样时候，输入平均值，量上无变化；7、关于柱子（边柱角柱中柱）设置，只有顶层会涉及到量，其他层不涉及；8、变截面柱在本层锚固的钢筋前加*号，顶层柱外侧钢筋前加#号，边柱外侧筋必须加#号，角柱可不加。

变截面处锚固判断：暗柱--C/(板厚+墙体水平筋间距)≥1/6------数本层锚固根数（加*）；框架柱--C/(梁高)≥1/6-------------------------数本层锚固根数（加*）；c/h>=1/6时需要计算插筋。

这里的h 指：当墙中有梁时，h指梁高；当墙中没有梁时，h指板厚+一个水平筋间距。

9、软件中红色构件为某些属性缺少构件，注意检查完善；10、重新提取梁跨，在量上有区别；11、原位标注时候加括号代表架力筋，不加代表跨中钢筋，前者直径较小，主要作用为固定梁中间部分箍筋；12、构建属性：黑色字体是局部变量或者说私有属性；蓝色字体为全局变量；13、抗震等级在新建工程中须填写正确，涉及到钢筋锚固及搭接长度值；14、框架结构。

剪力墙结构框架柱暗柱框架梁暗梁过梁连梁15、顶层连梁须在属性中勾选“是否为顶层连梁”一项；16、框剪结构先算钢筋，再导到图形，先算标准层，再复制到其他层修改，充分安排计算先后次序，整体处理。

砖混结构先算图形，再导到钢筋软件，填写构件属性。

17、把结构图纸分为：总说明、基础、框架柱、墙和暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这9部分是独立的，安排得当的话，算某部分钢筋时不需去看其他图纸，可以做到不重复翻任何一张图纸。

广联达钢筋算量软件操作经验技巧总结引言广联达钢筋算量软件是建筑行业广泛使用的钢筋计算工具，它通过精确的算法帮助工程师快速完成钢筋的计算和管理工作。

本文旨在总结广联达钢筋算量软件的操作经验和技巧，以提高使用者的工作效率。

软件界面与基本功能1. 界面布局熟悉软件界面是高效工作的前提。

广联达软件界面通常包括菜单栏、工具栏、绘图区和属性栏等部分。

2. 基本功能软件提供了绘图、编辑、计算、报表输出等基本功能，用户需要熟练掌握这些功能以应对不同的工程需求。

绘图与建模技巧1. 精确绘图使用快捷键：利用快捷键可以提高绘图效率，如使用“W”移动视图，“L”绘制直线等。

图层管理：合理设置图层，区分不同类别的钢筋，便于管理和修改。

2. 参数化建模模板应用：利用软件提供的模板快速创建标准构件。

参数调整：根据实际工程需求调整构件参数，实现个性化设计。

3. 复杂构件处理分割与合并：对于复杂的钢筋结构，可以采用分割和合并的方法简化操作。

自定义构件：对于非标准构件，可以自定义创建，提高建模的灵活性。

钢筋计算与优化1. 计算设置准确设置：确保所有计算参数与实际工程相符，避免计算误差。

批量计算：利用软件的批量计算功能，一次性完成多个构件的钢筋计算。

2. 结果校验对比分析：将软件计算结果与手工计算或经验值进行对比，确保计算的准确性。

误差排查：对于计算结果中的异常数据，要及时排查原因并修正。

3. 优化建议材料优化：根据计算结果，优化钢筋的规格和数量，减少材料浪费。

施工优化：考虑施工便利性，对钢筋布置进行合理调整。

报表输出与分析1. 报表定制自定义报表：根据项目需求，定制个性化的报表格式。

数据筛选：利用报表功能筛选关键数据，便于分析和决策。

2. 数据导出多种格式：软件支持多种数据导出格式，如Excel、PDF等，满足不同场景的需求。

数据整合：将钢筋数据与其他工程数据整合，进行全面的项目分析。

实际工程应用案例1. 住宅项目应用在住宅项目中，广联达软件帮助工程师快速完成标准层的钢筋计算，并通过参数化建模简化了复杂构件的处理。

广联达实操总结范文预算实训报告在这短暂的三周预算实训中，我们学习了《广联达钢筋抽样ggj____》《广联达图形算量软件gcl____》《广联达清单计价gbq3.0》这三个软件的使用方法。

以某办公楼为例，系统的进行了从抽筋到工程量计算到最后计价的过程。

从整体上学习了如何完整的进行一幢建筑的预算过程。

在这次实训的过程中让我感觉到，建筑物的预算确实是比较复杂的任务。

老师告诉我们一幢建筑物的预算通常是从钢筋抽样开始进行，所以首先我们进行的是《广联达钢筋抽样ggj____》的学习，这个软件主要是进行钢筋工程的算量。

由于是从未接触过预算软件，所以一开始都会觉得十分陌生，从新建工程开始就有不少细节需要注意，例如带星号的选项关系到建筑物的一些重要数据。

都必须如实填写。

在钢筋的重量一页中，需要把直径为6的钢筋重量换为直径为6.5的重量。

因为老师说现在市场上已经没有直径6的钢筋，都是以6.5的代替，这些都是在实际工地中的情况，我们如果不经过老师的指导就不会知道这样的细节，这让我认识到建筑业是和实际操作中关系十分密切的一个行业。

在建立好工程后，我们便开始画图，虽然我们以前学习过cad制图，不过和cad不同的是广联达钢筋抽样需要先进行建筑构件的建立，在建立构件时按照工程的实际情况，输入构件的钢筋尺寸，数量等。

在建立好构件后只需要把构件“安放”在相应的位置就可以了。

我们按照建立轴线、柱、梁、原位标注、板、板的受力筋、板负筋、墙、门窗、砌体加固、基础、楼梯的顺序把整幢建筑物绘出。

由于是第一次使用这个软件，所以老师交给我们的细节非常多，例如在进行柱子的偏移时按下shift并____相应的位置，输入偏移量就可以进行偏移点取；梁的边缘需要进行外边对齐，在对齐后需要把相应的墙，梁等构件延伸，否则会出错；梁在集中标注后，还需要进行原位标注，否则系统就不会计算当前梁；诸如此类的细节非常多。

在绘图结束后，在对所有构件进行钢筋的汇总工作，这样基本就完成了钢筋的抽样，另外一些不方便绘图需要的进行单构件输入。

广联达钢筋抽样GGJ2009常见的两种筏板基础封边钢筋的处理技巧图文实例教程
平法上规定筏板封边有两种处理方法，如下图：
在新干线上大家众说纷纭，有各种各样的做法，今天我把我常用的两种方式封边做法和大家探讨一下：
1.U型筋封边处理：
U型筋水平筋b12-200大家都是在建立筏板的时候输入的侧面钢筋：
但是对于U型筋的处理，有的人说用单构件输入，但是我觉的长度计算简单，那么根数呢？如果一个筏板是异形的、弧形的那么这样计算起来岂不是很麻烦？而且很浪费时间……
我的根数计算方法：
首先建立一个自定义线，U型筋在其他钢筋定义，汇总信息改为“筏板封边筋”
然后使用画线命令绕着筏板边缘画上一圈，如果你的筏板边缘扑捉不上，就点击线框和下方的顶点。

隐藏筏板，可检查是否所有封边筋都布置上。

布置完后，汇总计算
1.交错150封边处理：
这种情况直接在计算设置中进行修改，H:板厚；bhc：保护层。

如下图：（B16-200处理同上）
查看钢筋三维，均符合要求。

钢筋抽样常用公式钢筋算量基本方法小结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

广联达钢筋算量软件应用体会与技巧浅析摘要：随着社会经济的快速发展，以及城市人口的密度增长，国家对于建筑的需求与日俱增，使得建筑工程在城市的各个角落呈现了遍地开花的局势。

建筑行业也跟随科技潮流，不断优化这建筑的技术革新，极大的提高了工作效率和管理质量。

其中钢筋算量软件的广泛使用使得工程设计阶段的难度降低，工作效率大幅提升，为建筑工程提供了坚实的技术支持。

关键字：广联达；钢筋算量软件；应用；体会；技巧；前言：城市建设不断向外延伸，建筑面积不断向宽拓展，在城市的每个角落都会轻而易举的看到建筑工程正在火热的施工。

但是随着人们经济能力的提升，带动了人们对生活高质量的需求，对于房屋建筑的期望值日趋升高。

在建筑工程中，为满足建筑主题各种功能需求，工程设计越来越精益求精，工程量的计算也日趋复杂，于是催生了以计算机为载体的各种计算软件，为建筑工程提供了技术支持。

业界较为常用的广联达软件，因其较多的有点，成为建筑工程中工作人员不可或缺的辅助工具。

本文将针对广联达GGJ2013钢筋算量软件的使用体会和技巧展开阐述。

1 算量软件在结构专业、钢筋专业的应用在众多施工环节都可以使用钢筋算量软件，比如钢筋专业、结构专业等。

一下将进行详细解说。

（1）在建筑工程中，图形算量软件主要应用在混凝土及模版的计算上。

通过了解某建筑工程后建立相关的新文件，通过图形算量软件设计好的计算规则，建立建筑物的各个构件尺寸，详细的说就是楼层的高度尺寸、标高以及平面定位规格，设置好每个构件的属性，例如建筑物构件的截面、材料、厚度等层面尺寸，在通过清单或者已有模版，绘制整个楼层图在轴网上，软件会根据已有的规则进行相应的计算，自动完成并输出结果。

（2）钢筋算量软件是通过画图的方法，建立基本的建筑物原始模型，并通过平法图集和规范实现准确计算结点锚固长度、结点搭接长度以及每个构件之间的长度计算，输出计算结果。

所有钢筋工程量的计算汇总都能查看钢筋形状明细表。

广联达钢筋算量软件充分利用计算机处理数据的巨大优势，简化传统的手工操作，降低操作难度，实现快速、高效的计算工作，切实改变了传统工作人员的工作模式。
