5.9.6JCCAD桩承台计算和筏板有限元计算结果差异简析用JCCAD进行基础设计的时候，对于桩承台基础而言，既可以用“桩基承台及独基沉降计算”，也可以用“桩筏筏板有限元计算”菜单进行计算分析。
但两个菜单的计算结果通常都不一样，尤其是用户比较关注的单桩反力的计算结果以及承台的配筋结果往往有比较大的差异。
1.计算模型假设不一样“桩基承台及独基沉降计算”菜单里所有桩承台是假定为刚性体，即承台的受力变形情况是符合平截面假定的，承台本身没有变形。
而在“桩筏筏板有限元计算”菜单里，程序把桩承台视为筏板进行内力分析和配筋计算，承台本身可以根据上部荷载、本身刚度分布以及地基刚度分布自由变形。
所以，对于桩反力而言，“桩基承台及独基沉降计算”菜单由于承台被假定为刚性体，只是一个传力构件，计算结果较为均匀，尤其是只有竖向作用时，同一承台下所有桩的桩反力都一样，而“桩筏筏板有限元计算”菜单因为承台被视为筏板，上部荷载的分布以及筏板本身的变形等因素会影响承台底部荷载的分布以及筏板本身的变形等因素会影响承台底桩反力分布，同一承台下的桩反力通常都会有差异。
通过比较可以看出，在只考虑竖向荷载情况下“桩承台及独基沉降计算”菜单里，桩反力最大值最小值及平均值均相同。
而“桩筏筏板有限元计算”菜单里桩反力值有明显差异。
另外，因为桩承台计算菜单里桩承台被假定为刚性体，计算配筋的时候只有基础底面钢筋，基础顶面不用配筋。
筏板有限元计算菜单里桩承台被假定为筏板，筏板有一定刚度，可以自由变形，原则上筏板上部和筏板下部都应该配置钢筋。
“桩基承台及独基沉降计算”菜单里，承台配筋只有两个方向的基础底面钢筋。
而“桩筏筏板有限元计算”菜单里，每个网格的配筋有四个值，分别为两个方向的上部钢筋和下部钢筋。
2.基础以上覆土重以及基础自重计算方法不一样两个菜单计算基础以上覆土重以及基础自重的时候，计算控制参数以及计算方法都有一定差异。
桩承台计算时，可以由程序自动计算覆土重，也可以由用户手工输入“单位面积覆土重”。
承台、筏板基础施工方案一、工程概况本工程基础采用人工挖孔桩，桩承台下沉式整体筏板基础，筏板面标高±0.00，（A区局部-1.50），筏板底标高-0.900m，局部筏板底标高为-2.400m，其中下沉的承台底标高在-1.300m至-3.200m之间，共计389个；在基础四周为条形深基础，底标高为-2.500m(在G~K/1轴线之间为-3.200m)。
在G—H/35—5轴之间和A—P/4—5轴之间为底标高为-2.000m的条形深基础。
筏板总面积约15000m2,共设置有6条后浇带（纵2两条，横向4条），宽1000mm。
二、施工部署根据工程的关键路线工作安排，以B区的主体结构工程为主导工作，结合现场地形及施工平面布置。
施工流向见图。
土方施工采用机械挖填碾实筏板地基，先施工B区5轴~35轴，后开挖1轴~4轴A区部分。
对外围及1/G轴的条形深基础，采用机械挖槽，其修坡采取小型反铲挖机配合人工作修整。
单桩承台的开挖采取人工开挖。
承台与筏板的基础的模板形式采取砖胎模为主，高于地面部分辅以木模。
砖胎模的砌筑顺序应遵循先深后浅、即挖即砌的原则，防止基坑土壁坍塌。
为减少施工技术间歇，砖胎模应该随砌随抹，并作砼垫层封闭基底。
木模板在钢筋绑扎基本成型后进行封模加固。
防潮层的施工采用SBS卷材铺贴，施工以后浇带分区保证逐区流水施工以便后续工序能及早插入。
施工过程中分区验收，浇筑砼保护层。
钢筋绑扎的施工程序为先承台后筏板，先深后浅，逐区成型，方便分区浇筑砼，以后浇带隔断划分施工区。
砼浇筑，大面积砼地坪随捣随抹，一次成型。
对砼质量与劳力组织、技术要求比较高，采取样板制。
施工时按后浇带分区浇筑，考虑工期因素，按同时浇注使用4台混凝土输送泵的高峰进行生产组织安排。
三、施工方法1、土方施工方法：详土方开挖回填方案；土方工程在人工清土至设计标高后，桩头的凿截工作紧跟在土方挖开阶段，密切配合施工，在浇捣垫层前桩头基本上凿截完成，少量可在垫层浇捣后再作修整，垫层施工应紧跟其后进行施工。
承台、筏板基础施工方案工程概况本工程基础采用人工挖孔桩，桩承台下沉式整体筏板基础，筏板面标高土0.00 , （A区局部-1.50），筏板底标高-0.900m，局部筏板底标高为-2.400m，其中下沉的承台底标高在-1.300m 至-3.200m之间，共计389个；在基础四周为条形深基础，底标高为-2.500m（在G~K/1轴线之间为-3.200m）。
在G-H/35—5轴之间和A—P/4 —5轴之间为底标高为-2.000m的条形深基础。
筏板总面积约15000吊,共设置有6条后浇带（纵2两条，横向4条），宽1000mm二、施工部署根据工程的关键路线工作安排，以B区的主体结构工程为主导工作，结合现场地形及施工平面布置。
施工流向见图。
土方刑分区、齡昶图土方施工采用机械挖填碾实筏板地基，先施工B区5轴~35轴，后开挖1轴~4轴A区部分。
对外围及1/G轴的条形深基础，采用机械挖槽，其修坡采取小型反铲挖机配合人工作修整。
单桩承台的开挖采取人工开挖。
承台与筏板的基础的模板形式采取砖胎模为主，高于地面部分辅以木模。
砖胎模的砌筑顺序应遵循先深后浅、即挖即砌的原则，防止基坑土壁坍塌。
为减少施工技术间歇，砖胎模应该随砌随抹，并作砼垫层封闭基底。
木模板在钢筋绑扎基本成型后进行封模加固防潮层的施工采用SBS卷材铺贴，施工以后浇带分区保证逐区流水施工以便后续工序能及早插入。
施工过程中分区验收，浇筑砼保护层。
钢筋绑扎的施工程序为先承台后筏板，先深后浅，逐区成型，方便分区浇筑砼，以后浇带隔断划分施工区。
砼浇筑，大面积砼地坪随捣随抹，一次成型。
对砼质量与劳力组织、技术要求比较高，采取样板制。
施工时按后浇带分区浇筑，考虑工期因素，按同时浇注使用4 台混凝土输送泵的高峰进行生产组织安排。
三、施工方法1、土方施工方法：详土方开挖回填方案；土方工程在人工清土至设计标高后，桩头的凿截工作紧跟在土方挖开阶段，密切配合施工，在浇捣垫层前桩头基本上凿截完成，少量可在垫层浇捣后再作修整，垫层施工应紧跟其后进行施工。

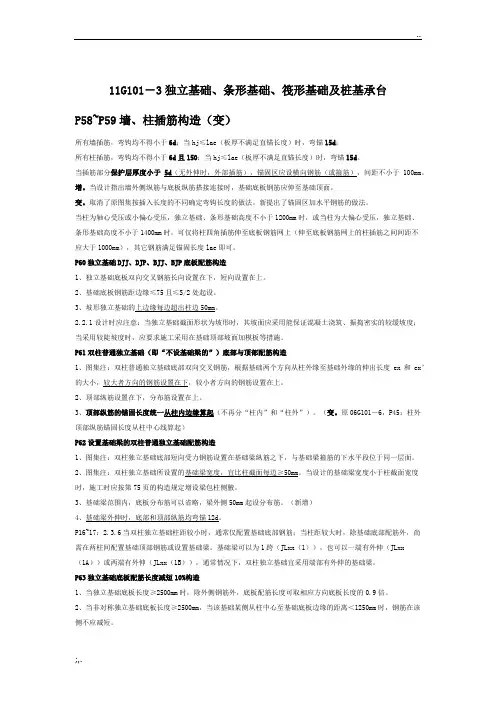

11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。
当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。
增。
当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。
变。
取消了原图集按插入长度的不同确定弯钩长度的做法。
新提出了锚固区加水平钢筋的做法。
当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。
P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。
2、基础底板钢筋距边缘≤75且≤S/2处起设。
3、坡形独立基础的上边缘每边超出柱边50mm。
2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。
P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。
2、顶部纵筋设置在下，分布筋设置在上。
3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。
（变。
原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
独立基础、条形基础、筏形基础及桩基承台11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。
当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。
增。
当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。
变。
取消了原图集按插入长度的不同确定弯钩长度的做法。
新提出了锚固区加水平钢筋的做法。
当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。
P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。
2、基础底板钢筋距边缘≤75且≤S/2处起设。
3、坡形独立基础的上边缘每边超出柱边50mm。
2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。
P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。
2、顶部纵筋设置在下，分布筋设置在上。
3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。
（变。
原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

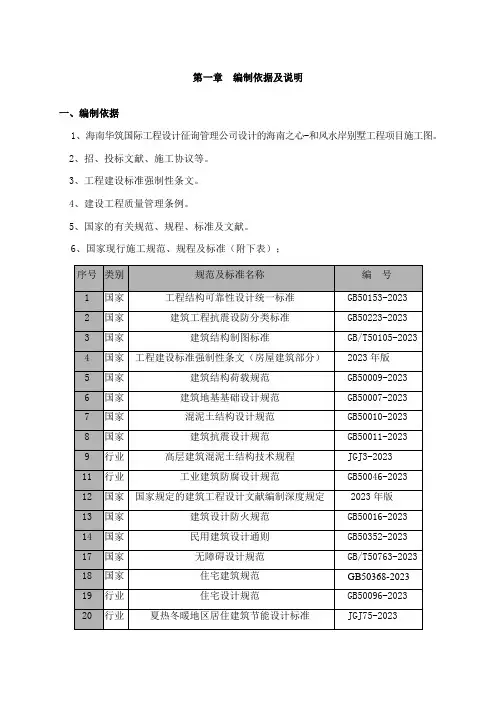

第一章编制依据及说明一、编制依据1、海南华筑国际工程设计征询管理公司设计的海南之心-和风水岸别墅工程项目施工图。
2、招、投标文献、施工协议等。
3、工程建设标准强制性条文。
4、建设工程质量管理条例。
5、国家的有关规范、规程、标准及文献。
6、国家现行施工规范、规程及标准（附下表）；7、工程应用的重要图集（附下表）二、编制说明针对本工程的实际情况和招标文献规定，在施工组织设计中我们把施工总体目的、施工总平面布置图、施工总进度计划、施工机械设备、劳动力计划、重要项目施工方法、工程质量保证措施、工期保证措施、安全文明施工保证措施、环境保护措施、职业健康安全在本施工组织设计中作重点阐述，其他常规性施工项目的施工方法仅作一般性阐述，以体现本施工组织设计的全面性、科学性、针对性和可操作性。
我公司机构健全，公司总工、工程部（下设技术部、质量处、安全处、机械设备处）是指导、督促和检查履行工期，执行国家及地方标准、规范、规程、施工组织设计和公司规章制度的职能部门，使工程安全、质量、文明施工和工期得到了有效的保证。
本施工方案为土建部分。
第二章工程概况一、工程简介工程名称：海口市新埠岛海南之心-和风水岸建设单位：海口市新埠岛开发建设总公司设计单位：海南华筑国际工程设计征询管理公司监理单位：海南航达工程建设监理公司施工单位：广东十六冶建设有限公司总用地面积：18737.13㎡总建筑面积：12833.77㎡建筑高度：9.3m（室外地面高度）结构类型：剪力墙结构海口市新埠岛海南之心-和风水岸别墅工程，位于海南省海口市新埠岛。
该工程由12幢地下室小别墅建筑群组成。
独栋为9#、10#、11#,总面积：1764.93平方米;双联排为2#、3#、12#、15#，总面积：2454.24平方米；六联排为：1#、5#、6#、7#、8#，总面积8564平方米。
二、建筑概况第三章结构概况1、结构体系基础采用预应力管桩承台筏板基础，主体结构为剪力墙结构，现浇梁板式钢筋混凝土楼盖。
11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。
当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。
增。
当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。
变。
取消了原图集按插入长度的不同确定弯钩长度的做法。
新提出了锚固区加水平钢筋的做法。
当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。
P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。
2、基础底板钢筋距边缘≤75且≤S/2处起设。
3、坡形独立基础的上边缘每边超出柱边50mm。
2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。
P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。
2、顶部纵筋设置在下，分布筋设置在上。
3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。
（变。
原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
桩基承台和桩筏筏板的抗冲切承载力的试验研究桩基承台和桩筏筏板作为地基工程中常用的两种基础形式，其抗冲切承载力一直是工程设计和施工中需要重点关注的问题。
为了更好地理解和探讨这一主题，本文将结合实际案例和试验研究，从深度和广度两个方面进行全面评估。
在工程实践中，桩基承台和桩筏筏板的设计及施工是地基工程中的重点和难点。
桩基承台是指将桥墩的承载力通过预制的承台传递到地基土层上，而桩筏筏板则是指通过连接桩和筏板的方式来提高地基的承载能力。
而抗冲切承载力则是指地基在受到水流冲刷和土体位移作用下的抗力能力，是影响地基稳定性和安全性的关键因素。
深度方面，我们可以从桩基承台和桩筏筏板的原理及设计要点、抗冲切承载力的影响因素和改善措施等方面展开讨论。
桩基承台和桩筏筏板的设计要点包括桩的选型和布置、承台和筏板的尺寸和材料选择等方面，这些因素将直接影响基础的抗冲切性能。
抗冲切承载力受到水流速度、土体性质和结构形式等多种因素的影响，需要综合考虑地基土的力学性质和水文地质条件等因素。
通过优化设计和采取加固措施等方式，可以有效提高桩基承台和桩筏筏板的抗冲切承载能力，从而保障工程的安全和稳定。
广度方面，则可以结合实际案例和试验研究数据，从不同工程项目中选择代表性的桩基承台和桩筏筏板工程案例，分析其抗冲切承载力的设计和施工特点，进而总结出一些经验和教训。
可以引用相关试验研究数据，探讨不同类型和条件下桩基承台和桩筏筏板的抗冲切性能，进一步验证理论分析和设计方法的合理性和可靠性。
总结回顾方面，我们可以在文章的结尾部分对桩基承台和桩筏筏板的抗冲切承载力进行综合总结，并提出自己的观点和建议。
通过全面评估和深入探讨，希望能够对桩基承台和桩筏筏板的抗冲切性能有一个全面、深刻和灵活的理解，为工程设计和施工提供一些参考和借鉴。
在知识文章格式的要求下，本文将采用序号标注的方式，多次提及桩基承台和桩筏筏板的抗冲切承载力，并着重展开深度和广度方面的探讨，以期为读者提供一篇有价值的文章。
承台构造一、桩基承台的构造，除应满足抗冲切、抗剪切、抗弯承载力和上部结构要求外，尚应符合下列要求：1 柱下独立桩基承台的最小宽度不应小于500mm，边桩中心至承台边缘的距离不应小于桩的直径或边长，且桩的外边缘至承台边缘的距离不应小于150mm。
对于墙下条形承台梁，桩的外边缘至承台梁边缘的距离不应小于75mm，承台的最小厚度不应小于300mm。
2 高层建筑平板式和梁板式筏形承台的最小厚度不应小于400mm，墙下布桩的剪力墙结构筏形承台的最小厚度不应小于200mm。
3 高层建筑箱形承台的构造应符合《高层建筑筏形与箱形基础技术规范》JGJ 6的规定。
二、承台混凝土材料及其强度等级应符合结构混凝土耐久性的要求和抗渗要求。
三、承台的钢筋配置应符合下列规定：1 柱下独立桩基承台钢筋应通长配置[见图4．2．3(a)]，对四桩以上(含四桩)承台宜按双向均匀布置，对三桩的三角形承台应按三向板带均匀布置，且最里面的三根钢筋围成的三角形应在柱截面范围内[见图4．2．3(b)]。
钢筋锚固长度自边桩内侧(当为圆桩时，应将其直径乘以0.8等效为方桩)算起，不应小于35d g(d g 为钢筋直径)；当不满足时应将钢筋向上弯折，此时水平段的长度不应小于25d g，弯折段长度不应小于10d g。
承台纵向受力钢筋的直径不应小于12mm，间距不应大于200mm。
柱下独立桩基承台的最小配筋率不应小于0.15％。
2 柱下独立两桩承台，应按现行国家标准《混凝土结构设计规范》GB 50010中的深受弯构件配置纵向受拉钢筋、水平及竖向分布钢筋。
承台纵向受力钢筋端部的锚固长度及构造应与柱下多桩承台的规定相同。
3 条形承台梁的纵向主筋应符合现行国家标准《混凝土结构设计规范》GB 50010关于最小配筋率的规定[见图4．2．3(c)]，主筋直径不应小于12mm，架立筋直径不应小于10mm，箍筋直径不应小于6mm。
承台梁端部纵向受力钢筋的锚固长度及构造应与柱下多桩承台的规定相同。
11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。
当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。
增。
当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。
变。
取消了原图集按插入长度的不同确定弯钩长度的做法。
新提出了锚固区加水平钢筋的做法。
当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae 即可。
P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。
2、基础底板钢筋距边缘≤75且≤S/2处起设。
3、坡形独立基础的上边缘每边超出柱边50mm。
2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。
P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。
2、顶部纵筋设置在下，分布筋设置在上。
3、顶部纵筋的锚固长度统一从柱边缘算起（不再分“柱”和“柱外”）。
（变。
原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。
当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。
增。
当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。
变。
取消了原图集按插入长度的不同确定弯钩长度的做法。
新提出了锚固区加水平钢筋的做法。
当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。
P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。
2、基础底板钢筋距边缘≤75且≤S/2处起设。
3、坡形独立基础的上边缘每边超出柱边50mm。
2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。
P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。
2、顶部纵筋设置在下，分布筋设置在上。
3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。
（变。
原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
