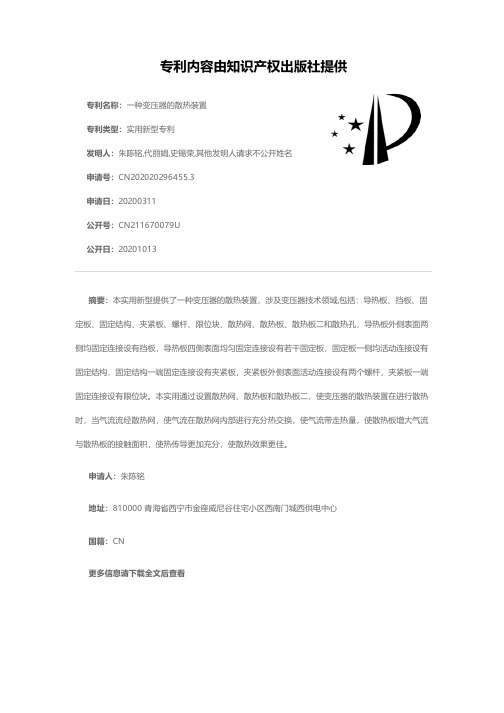

专利名称：一种变压器的散热装置
专利类型：实用新型专利
发明人：朱陈铭,代丽娟,史锡荣,其他发明人请求不公开姓名申请号：CN202020296455.3
申请日：20200311
公开号：CN211670079U
公开日：
20201013
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种变压器的散热装置，涉及变压器技术领域,包括：导热板、挡板、固定板、固定结构、夹紧板、螺杆、限位块、散热网、散热板、散热板二和散热孔，导热板外侧表面两侧均固定连接设有挡板，导热板四侧表面均匀固定连接设有若干固定板，固定板一侧均活动连接设有固定结构，固定结构一端固定连接设有夹紧板，夹紧板外侧表面活动连接设有两个螺杆，夹紧板一端固定连接设有限位块。

本实用通过设置散热网、散热板和散热板二，使变压器的散热装置在进行散热时，当气流流经散热网，使气流在散热网内部进行充分热交换，使气流带走热量，使散热板增大气流与散热板的接触面积，使热传导更加充分，使散热效果更佳。

申请人：朱陈铭
地址：810000 青海省西宁市金座威尼谷住宅小区西南门城西供电中心
国籍：CN
更多信息请下载全文后查看。

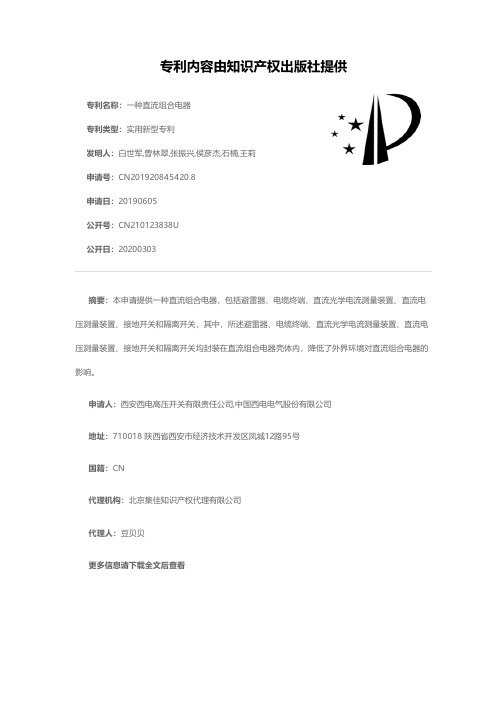

专利名称：一种直流组合电器
专利类型：实用新型专利
发明人：白世军,曽林翠,张振兴,侯彦杰,石楠,王莉申请号：CN201920845420.8
申请日：20190605
公开号：CN210123838U
公开日：
20200303
专利内容由知识产权出版社提供
摘要：本申请提供一种直流组合电器，包括避雷器、电缆终端、直流光学电流测量装置、直流电压测量装置、接地开关和隔离开关，其中，所述避雷器、电缆终端、直流光学电流测量装置、直流电压测量装置、接地开关和隔离开关均封装在直流组合电器壳体内，降低了外界环境对直流组合电器的影响。

申请人：西安西电高压开关有限责任公司,中国西电电气股份有限公司
地址：710018 陕西省西安市经济技术开发区凤城12路95号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：豆贝贝
更多信息请下载全文后查看。

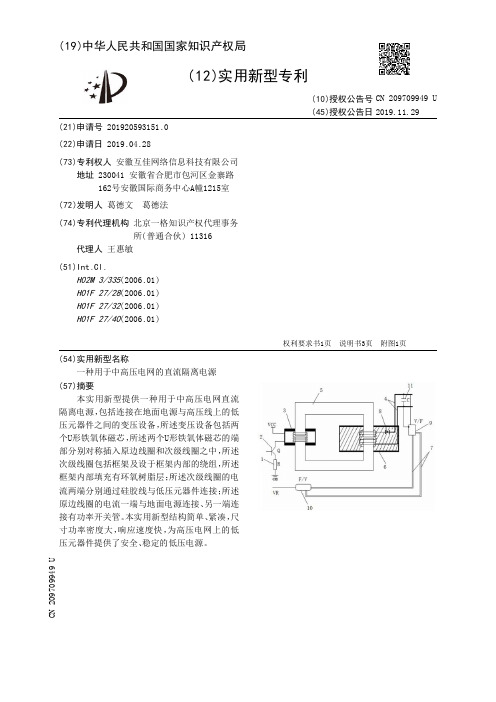

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920593151.0(22)申请日 2019.04.28(73)专利权人 安徽互佳网络信息科技有限公司地址 230041 安徽省合肥市包河区金寨路162号安徽国际商务中心A幢1215室(72)发明人 葛德文　葛德法　(74)专利代理机构 北京一格知识产权代理事务所(普通合伙) 11316代理人 王惠敏(51)Int.Cl.H02M 3/335(2006.01)H01F 27/28(2006.01)H01F 27/32(2006.01)H01F 27/40(2006.01)(54)实用新型名称一种用于中高压电网的直流隔离电源(57)摘要本实用新型提供一种用于中高压电网直流隔离电源，包括连接在地面电源与高压线上的低压元器件之间的变压设备，所述变压设备包括两个U形铁氧体磁芯，所述两个U形铁氧体磁芯的端部分别对称插入原边线圈和次级线圈之中，所述次级线圈包括框架及设于框架内部的绕组，所述框架内部填充有环氧树脂层；所述次级线圈的电流两端分别通过硅胶线与低压元器件连接；所述原边线圈的电流一端与地面电源连接、另一端连接有功率开关管。

本实用新型结构简单、紧凑，尺寸功率密度大，响应速度快，为高压电网上的低压元器件提供了安全、稳定的低压电源。

权利要求书1页 说明书3页 附图1页CN 209709949 U 2019.11.29C N 209709949U权　利　要　求　书1/1页CN 209709949 U1.一种用于中高压电网直流隔离电源，包括连接在地面电源与高压线上的低压元器件之间的变压设备，所述变压设备包括两个U形铁氧体磁芯（5），所述两个U形铁氧体磁芯（5）的端部分别对称插入原边线圈（3）和次级线圈（6）之中，其特征在于：所述次级线圈（6）包括框架及设于框架内部的绕组，所述框架内部填充有环氧树脂层；所述次级线圈（6）的电流两端分别通过硅胶线（4）与低压元器件连接；所述原边线圈（3）的电流一端与地面电源连接、另一端连接有功率开关管（2）。

专利名称：一种直流隔离开关专利类型：发明专利
发明人：彭昆明,姜祝平,夏初阳申请号：CN201711053856.5申请日：20171031
公开号：CN107591277A
公开日：
20180116
专利内容由知识产权出版社提供
摘要：本发明涉及一种直流隔离开关，包括开关壳体，开关壳体上设有多极纵向安装的安装柜，安装柜内设有储能快速分合结构，开关壳体的顶部设有安装座，安装座连接开关手柄，储能快速分合结构为储能弹簧合闸结构。

产品外形结构优化、外形、体积设计紧凑比原有产品要小、竖向极数、模块化、2极到8极可以任意选择组装，接线方向正反可选购、单口安装、面板安装、导轨安装、柜内柜外安装、满足多样化安装选择，采用储能弹簧结构分合闸、有效提高开关分合闸速度、从而达到更有效的切断直流电弧、增加开关使用的可靠性、及使用寿命。

申请人：新驰电气有限公司
地址：325604 浙江省温州市乐清市柳市镇新光工业区
国籍：CN
代理机构：重庆创新专利商标代理有限公司
代理人：付继德
更多信息请下载全文后查看。

专利名称：一种中性点漂移保护装置
专利类型：实用新型专利
发明人：滕志豪,向魁,张孟涛,蔡文宇,乐雪清,邱南帆申请号：CN201821073152.4
申请日：20180705
公开号：CN208386124U
公开日：
20190115
专利内容由知识产权出版社提供
摘要：本实用新型涉及电网保护装置，尤其涉及一种中性点漂移保护装置，属于电网领域。

本实用新型提供的一种中性点漂移保护装置，旨在解决现有技术中的中性点漂移保护装置稳定性差的技术问题。

本实用新型提供的一种中性点漂移保护装置，三个欠过压保护器弥补了TT供电系统零线断线或者接触不良的时候，中性点会发生偏移的缺陷。

当电压超过规定值迫使总保跳闸切断电源。

该方案能降低用户电压超范围引起投诉，能避免供电电压过高或过低损坏用户用电设备。

提高了电网运行过程的稳定性。

申请人：国网浙江省电力有限公司温州市洞头区供电公司,国网浙江省电力有限公司温州供电公司地址：325700 浙江省温州市洞头区新城大道139号
国籍：CN
代理机构：杭州华鼎知识产权代理事务所(普通合伙)
代理人：项军
更多信息请下载全文后查看。

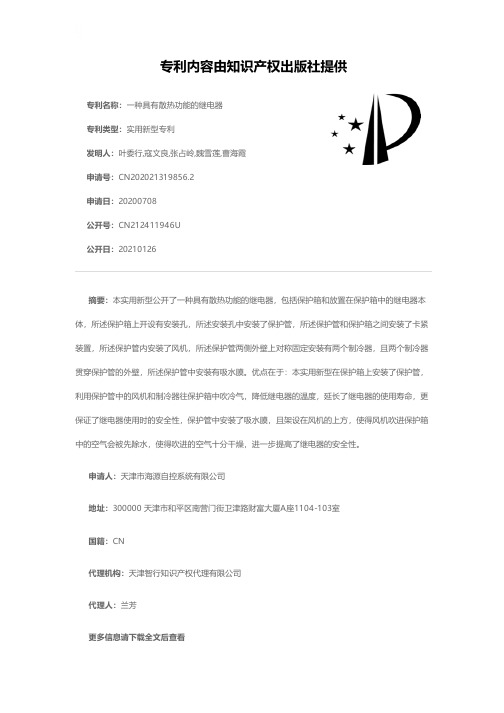

专利名称：一种具有散热功能的继电器
专利类型：实用新型专利
发明人：叶委行,寇文良,张占岭,魏雪莲,曹海霞申请号：CN202021319856.2
申请日：20200708
公开号：CN212411946U
公开日：
20210126
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有散热功能的继电器，包括保护箱和放置在保护箱中的继电器本体，所述保护箱上开设有安装孔，所述安装孔中安装了保护管，所述保护管和保护箱之间安装了卡紧装置，所述保护管内安装了风机，所述保护管两侧外壁上对称固定安装有两个制冷器，且两个制冷器贯穿保护管的外壁，所述保护管中安装有吸水膜。

优点在于：本实用新型在保护箱上安装了保护管，利用保护管中的风机和制冷器往保护箱中吹冷气，降低继电器的温度，延长了继电器的使用寿命，更保证了继电器使用时的安全性，保护管中安装了吸水膜，且架设在风机的上方，使得风机吹进保护箱中的空气会被先除水，使得吹进的空气十分干燥，进一步提高了继电器的安全性。

申请人：天津市海源自控系统有限公司
地址：300000 天津市和平区南营门街卫津路财富大厦A座1104-103室
国籍：CN
代理机构：天津智行知识产权代理有限公司
代理人：兰芳
更多信息请下载全文后查看。

专利名称：一种电力自动化设备的散热装置
专利类型：实用新型专利
发明人：刘静娴,孙劲,刘静福,孙振,孙云翔,刘继伟,王军兰,李裕民
申请号：CN202020356421.9
申请日：20200319
公开号：CN211852202U
公开日：
20201103
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电力自动化设备的散热装置，包括矩形板、出风条孔、外半圆框、圆铜片、弧形片、软管、进气孔、转杆、矩形孔、内半圆框、马达和放置室。

本实用新型设计合理，通过将若干个圆铜片之间均环形分布安装有弧形片，达到形成涡轮扇叶结构的效果，同时在通过启动马达带动转杆旋转将若干个圆铜片一起转动的运行下，有利于将设备散发的热量排放出去，且圆铜片一部分位于外部一部分位于内部并根据铜散热快的性质，可提高散热效率，通过将用于吸入热气的软管一端安装在电器元件散热处一侧而软管另一端连通安装在内半圆框上，从而便于有针对性的对运行的电器元件进行散热，可降低热气向周围扩散的程度。

申请人：刘静娴
地址：033000 山西省吕梁市离石区龙山路844号
国籍：CN
代理机构：北京化育知识产权代理有限公司
代理人：尹均利
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920275820.X(22)申请日 2019.03.05(73)专利权人 珠海安德宝科技有限公司地址 519000 广东省珠海市前山界冲山星一路28号110栋第6层A区(72)发明人 杨勇　(74)专利代理机构 中山市铭洋专利商标事务所(普通合伙) 44286代理人 邹常友(51)Int.Cl.B01D 53/26(2006.01)B01D 53/28(2006.01)(54)实用新型名称一种直流供电型空间干燥装置(57)摘要本实用新型提了一种直流供电型空间干燥装置，其解决了空间干燥的问题并且能够反复多交使用，其包括壳体及置于壳体中的内部构件，其特征在于：所述内部构件包括导热板、PTC发热体以及装载有变色硅胶干燥颗粒的干燥盒，所述壳体上设有多个连通至壳内空间的通孔以及一个视窗，所述壳体内填充有硅胶干燥颗粒，所述干燥盒的一侧覆盖于所述视窗上且该侧具有能直接观察到内含的变色硅胶干燥颗粒的视缝，干燥盒位于壳体内的部分设有若干开孔或槽，所述PTC发热体紧贴设置于导热板之上，其与一电源接口组件相连，所述电源接口组件的插接孔露于壳体表侧并配合一适配电源装置为PTC发热体供电。

权利要求书1页 说明书3页 附图6页CN 209791240 U 2019.12.17C N 209791240U权　利　要　求　书1/1页CN 209791240 U1.一种直流供电型空间干燥装置，包括壳体及置于壳体中的内部构件，其特征在于：所述内部构件包括导热板、PTC发热体以及装载有变色硅胶干燥颗粒的干燥盒，所述壳体上设有多个连通至壳内空间的通孔以及一个视窗，所述壳体内填充有硅胶干燥颗粒，所述干燥盒的一侧覆盖于所述视窗上且该侧具有能直接观察到内含的变色硅胶干燥颗粒的视缝，干燥盒位于壳体内的部分设有若干开孔或槽，所述PTC发热体紧贴设置于导热板之上，其与一电源接口组件相连，所述电源接口组件的插接孔露于壳体表侧并配合一适配电源装置为PTC发热体供电。
