GW13-72[1].5户外高压中性点隔离开关安装使用说明书

户外交流高压隔离开关使用方法简介户外交流高压隔离开关是一种电力设备，用于在高压电路中切断电源和隔离电源，是保障电力设备安全运行的重要措施之一。

本文将简要介绍户外交流高压隔离开关使用方法。

预备工作在使用户外交流高压隔离开关之前，需要做好以下预备工作：1.查看开关运行状态，及时发现问题；2.检查隔离开关外部是否有异常；3.悬挂、支撑部位是否牢固；4.开关本体倾斜度是否符合要求。

开关操作手动操作手动操作是开关的一种操作方式，在应急情况下使用。

手动操作开关需要严格按照以下步骤进行：1.拔出“控制器手动操作”复位钥匙；2.旋转手动操作柄，在手动操作柄上方的显示屏上选定当前的操作状态；3.确保当前操作状态不与电缆的接线口冲突；4.手柄轻轻旋转到目标位置，注意不能用力过猛。

自动操作自动操作是开关的一种操作方式，在常规场合下使用。

自动操作开关需要严格按照以下步骤进行：1.利用遥控器进行命令下发；2.开关按照遥控器指令自动进行开关操作；3.在操作显示屏上可直接查看当前的操作状态。

注意事项在使用户外交流高压隔离开关时，需要注意以下事项：1.在操作之前，需要经过专业人员的指导，并按照规定的程序进行操作；2.防止开关瞬间闪断，尤其是在空气潮湿、环境极端的情况下，需要特别注意，以防误操作；3.在诸多因素中，气候是导致开关故障的主要因素。

在极端的温度、湿度、风力等天气状况下，应特别小心操作并加强维护作业；4.千万不要在不具备条件的情况下私自操作开关，以免发生意外事故。

总结作为电力设备中不可或缺的一员，户外交流高压隔离开关的使用与维护对于电力系统的安全运行具有重要的意义。

在操作中要严格遵守规定流程和注意事项，确保操作的安全性和有效性。

中性点隔离开关1.概述GW13系列中性点隔离开关，是交流50HZ户外装置，供在无负荷情况下,分、合变压器中性点联线之用。

2.使用环境条件2.1 海拔:不超过2000m;2.2温度: 最高环境温度不高于+40C，最低环境温度不低于一30C;2.3风速: 不超过35m/s;2.4 地震烈度:不超过8度;2.5 覆冰厚度:不大于10mm;2.6安装场所应无易燃、易爆危险品，化学腐蚀及剧烈振动;2.7 耐污产品适用于中等污秽地区。

3.技术数据3.1隔离开关主要规格和技术参数见表1表13.2CJ6型电动机构技术参数见表2表2B.结构和业务原则4.1产品结构中的GW13中性绝缘开关主要包括基座、柱绝缘子、连接座，左接触组件和接触组件权利由相应的垂直电压等级的绝缘子棒和相应的40.5千伏电压等级的绝缘子棒分别固定在一个基座上，其交叉角为50°以形成Y型结构。

在一个25度的底盘组件上有一个水平平面底座上的两个倾角为50°的开口和轴承上的相应球面可被调节，伞齿轮可沿着轴轴移动以调节两个齿轮的齿轮状态。

4.2业务原则当CJ6电机构的断路器按钮被激活时，电动机转向螺旋减速器、驱动机构的主轴和垂直于驱动体上水平表面的支撑件的绝缘子，例如液压气体管道、滚动臂、滚动臂两头螺钉，一个密封件等，连接到ME。

陈词滥调绝缘体上两个部分的左触点在90°方向转动右触点在同一侧，从而由于绝缘体臂上的钉子极限，能够在分离螺母的最终位置上控制机构的主轴。

旋转当该机构由CS14G手动操作时，首先必须打开定位螺栓，然后在180℃的断路器位置旋转。

定位锁自动锁定并完成断路器操作。

离合过程与子阀相同，但在相反的方向上。

手动机构可以被锁定以避免操作错误。

CJ6发动机的驱动机构，如CS14劳动力驱动机构，被置于'绝缘把手旋转，机构的主轴可通过机构上的通用接头旋转，支撑绝缘体连接杆和驱动体可通过40℃的水气管旋转，齿轮齿轮齿轮的驱动使另一柱绝缘体旋转，从而实现主断路器的运动。

1、概述GW1系列户外高压隔离开关适用于交流50Hz，额定电压10、15、20KV 的线路中，作为有电压无负载电流的情况下分断与闭合电路之用。

2、使用环境条件及安装场所A、海拔高度不超过1000m ；B、户外风速不超过35m/s;C、环境温度不高于+40 C,不低于-30 C ;D、地震裂度不超过8度;E、不适用于有爆炸和燃烧危险、有剧烈震动和冲击、有严重腐蚀金属和绝缘材料的化学物质场所。

3、型号及规格GW 1—12 GD II (III ) /630—204s稳定电流（KA ）额定电流（A）三相共底架开关单极分体开关带接地开关（无此符号为不接地开关）一般派生产品符号标志额定电压（KV设计序号户外高压隔离开关4、米用标准GB1985《交流高压隔离开关和接地开关》GB11022《高压开关设备通用技术条件》DL486《交流高压隔离开关订货技术条件》5、主要技术参数（见表1）本系列产品一般主闸刀三相联动，接地闸刀也是三相联机操作，其中不接地米用CS8-5手操动机构，接地米用CS8-5D手操机构。

机构外形见附图6、结构原理及安装调试本隔离开关为三相单极为一组或三组一体共底架两种形式，都是由主闸刀、接地闸刀、动触头、转轴、拉杆绝缘子和支柱绝缘子组成，三相通过转轴或水煤气管相连，操作时，转轴通过拉杆绝缘子带动主闸刀进行分合闸。

调试时，将开关放在基础上（使主轴刀和接地触刀都处于合闸位置）调整好三相的同轴度，用水煤气管将三相转轴焊装联接，再将开关固^定。

安装好操作机构，将机构手柄与开关触刀处于一致位置，将拐臂焊在水煤气管或转轴上，注意拐臂焊接角度，再根据现场安装尺寸焊接好联手。

连接好后，调节三相同步，使之不大于3mm。

调试完毕后，操作20次，检查零部件是否松动，三相同期是否变化及其他问题。

技术参数表17、运行和检查7.1 投入运用前的检查：导体各接触部位应接触良好，开关于母线的连接应可靠，各运动部位应灵活。

7.2 运行：开关必须在线路负荷切断后方进行操作。

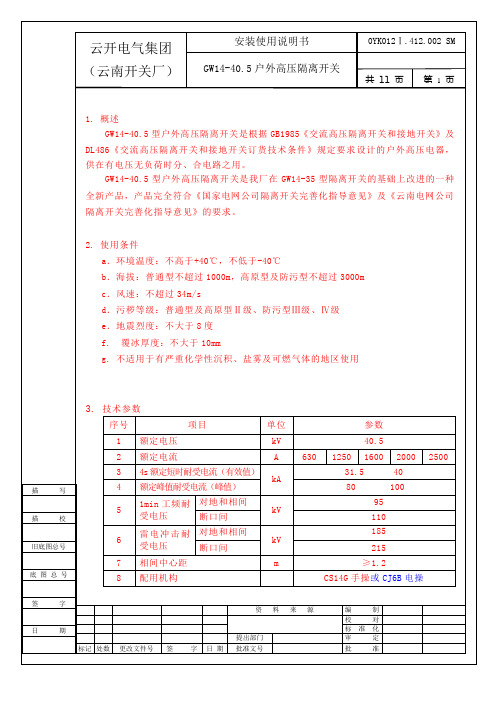

概述GW5-40.5户外隔离开关为交流50Hz的户外高压电器设备，额定电压等级有40.5kV，供高压线路在无负载情况下进行开合，以及对被检修高压母线、断路器等电气设备带电的高压线路进行电气隔离之用，也可用于开、合小的电容或电感电流。

本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。

型号及其含义G W 5 - (40.5) D额定电流A（630，1000，1250，1600）结构类型(W防污型，G高原型，普通型不标）接地开关耐受电流能力(ⅠⅡ)单接地 (ⅠD 为单接地，ⅡD 为双接地 )额定电压kV 设计序号使用场所(户外)隔离开关（加H绝缘子为硅橡胶材料）主要技术参数GW5-40.5户外高压交流隔离开关高压电器121图1 GW5-40.5隔离开关安装示意图结构特征● 每台隔离开关单极由两个支柱绝缘子，分别固定在一个底座上，交角为50°构成V型结构，主要由以下几部份组成：底座部份、支柱绝缘子、接线座部份、触头部份、接地刀、接地静触头、接线端子等。

● 本隔离开关分不接地、单接地和双接地三种，主轴与接地刀之间具有机械联锁，并带辅助开关。

开关的操作方式有手动和电动两种。

本隔离开关具有如下几方面特点：1、转动灵活，开合自如。

由于采用滚动轴承传动，所以在转动过程中较为灵活，操作比较省力。

2、通过伞齿轮机构来传动，从而保证两柱的分合闸动作一致。

3、分合闸有限位装置，保证触头接触在最佳位置。

同时，操作完毕手柄被锁环扣住，以免发生有无意识的外力作用下自由分合，从而保证了分合位置的可靠性。

4、触头开距大，有足够裕量的绝缘隔离断口，从而保证了其安全性。

5、接地与不接地共有三种方式，主轴与接地之间有可靠的机械联锁，从而保证安全，用户可根据需要选定接地方式。

6、根据用户的方便，操动机构可以安装在任一极的下方，操动效果一样。

GW7B-72.5D(G)型户外高压交流隔离开关安装使用说明书江苏省如高高压电器有限公司2008年10月29日GW7B-72.5D(G)型户外高压交流隔离开关安装使用说明书1概述1.1产品型号与名称GW7B-72.5型户外高压交流隔离开关，按照附装接地开关的情况，分为不接地(型号为GW7B-72.5)、单接地和双接地(型号为GW7B-72.5D)三种，防污型的型号为GW7B-72.5（G），综合通用型号为GW7B-72.5D(G)。

注：单接地开关分左、右接地，判别方法是面对铭牌，接地开关在左手侧为左接地，反之为右接地。

1.2产品用途和特点GW7B-72.5D(G)型户外高压交流隔离开关系三相交流额定频率50Hz、额定电压72.5kV的户外高压输电设备，用以在无负载情况之下断开或接通高压线路，以便对高压线路进行换接，改变运行方式，以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。

本产品符合GB1985《高压交流隔离开关和接地开关》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》及DL/T486《交流高压隔离开关和接地开关订货技术条件》、DL/T593《高压开关设备的共用订货技术导则》。

1.3使用环境条件a) 环境温度-40℃～+45℃；b) 海拔不超过2000m；c) 风速不超过34m/s；d) 覆冰厚度不超过10mm；e) 地震烈度不超过9度；f) 空气污秽程度：适用于Ⅲ级及以下污秽地区；g) 无频繁激烈振动，无易燃易爆和化学腐蚀物质；h) 阳光辐射强度1000W/m2(晴天中午) 。

2 技术参数表1（续）3产品结构和工作原理3. 1隔离开关本隔离开关为三柱式水平双断口结构，每组由三台独立的单极隔离开关组成(一个操作极和两个边极)。

隔离开关可以一侧或两侧附装接地开关。

三极隔离开关由一台CJ2型电动机操动机构联动操作，三极接地开关由一台CS11人力操动机构联动操作。

每个单极隔离开关由基座、支柱绝缘子、操作绝缘子、主导电部分、传动系统及接地开关(当需要时)所组成。

G W隔离开关说明书集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]一、产品概述型户外高压隔离开关是供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电气设备与带电高压线路进行电器隔离的单相或三相户外高压电器。

(D)型是增设有接地刀装置的户外高压隔离开关。

(D)型隔离开关和附装的接地开关，各自配用独立的操动机构，为了确保隔离开关和接地开关二者之间操作顺序正确，本产品本体装有机械联锁装置。

该产品的执行国家标准GB1985-2004《交流高压隔离开关》的有关规定。

二、型号及定义三、使用环境、海拔高度：不超过2500m（高原型不超过3500m）；、环境温度：－40℃～＋85℃（高寒地区－60℃）；、风速：不大于34m/s；、地震强度：不超过8度；、覆冰厚度：不大于10mm；、安装场所：无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动；、安装基础应水平；、隔离开关爬电距离：不小于GB/T5582规定Ⅳ级（或按用户要求）。

四、技术参数五、结构简介隔离开关结构简介单级隔离开关呈V型结构，由成50度夹角的两个支座、支柱绝缘子、接线座、触头、接地静触头、接地刀闸、接线端子等部分组成。

不同电流规格产品的结构形式以及底座、轴承座、支柱绝缘子等部件都是相同的，只是主导电回路稍有差别。

传动箱传动箱供配用机构传动轴90°转动时使用。

操动机构本产品配用的机构有CS17、CS17-G2人力操动机构或CJ6电动操动机构， CS17型人力操动机构其操动手柄转动角度为90°，机构上设有连锁板，以防止隔离开关的误动作。

CS17-G2型人力操动机构是一种多用途组合式人力机构，它采用竖直90°操作并带辅助开关。

CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。

由电动机、传动齿轮、涡轮、涡杆、转轴、辅助开关及电动机控制附件等组成。

六、外形及安装尺寸图七、订货须知：用户订货时请注明：1) 隔离开关的型号、规格和数量；2) 配用接地开关数量及形式（单接地或双接地）；3) 操作机构：手动机构型号，辅助开关级数（4级或8级）；4) 要求提供备件的代号名称及数量。

GW5（A ）—1265.725.40 型户外高压交流隔离开关安装使用说明书0RG.412.472.3江苏省如高高压电器有限公司年 月 日前 言本安装使用说明书适用于GW5（A ）—1265.725.40 型户外交流高压隔离开关。

本安装使用说明书作为GW5（A ）—1265.725.40 型户外交流高压隔离开关安装使用说明书印刷用。

本产品符合GB1985-2000《高压交流隔离开关和接地开关》和DL/T486 –2000《交流高压隔离开关和接地开关订货技术条件》有关规定。

本安装使用说明书主要起草人：屈荣。

安装使用说明书1概述主要用途GW5(A)系列户外高压交流高压隔离开关（以下简称隔离开关）是三相交流50Hz的户外高压电器，用于额定电压为35、66、110kV的电力系统中。

供高压线路在有电压无负载情况下进行切换，以及对被检修的高压母线，断路器等电气设备与带电的高压线路进行电气隔离，也可用于分合小的电容电流或电感电流。

产品特点a) 采用V型90°旋转传动方式，从而受力平衡稳定，操作轻巧可靠，结构简单合理；采用双柱中开，触头转入式结构，具有自清洁触头的能力，提高了接触可靠性。

导电回路采用矩形管，大大降低了主导电部分的温升。

b) 触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环。

且触指与触指座采用螺栓固定连接，又避免了油污、灰尘进入其接触点，使接触电阻增加的可能性。

此导电部分结果已获国家实用新型专利。

c) 转动部分按照免维护的要求设计：转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、润滑脂永远工作在良好的环境中，并采二硫化钼锂基润滑脂。

轴承永不生锈、润滑脂无法流失，永不干固；传动部分采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌工艺，确保隔离开关操作灵活、轻便、可靠、永不生锈。
