长轴深井泵操作规程一、启动前准备工作1、水泵转动部分轴向串量的调整：水泵工作时，由于受轴向水推力的作用使传动轴产生伸长，调整轴向串量的目的是消除这一影响，保证泵正常工作。
调整的方法是：旋转安装在传动装置轴上的调整螺母，将轴提升。
由于传动轴因自重的作用由刚提升时受压而变为受拉状态，本身有一定伸长量，所以在旋转调整螺母的同时，不断向逆时针方向转动传动装置轴，当转动由很沉变为较轻且无反弹力时，则可认为叶轮端面与壳体刚刚离开。
这时调整螺母的位置即为调整轴向串量的“起点”。
从“起点”开始再转动调整螺母将轴提升的量即为“轴向串量”。
一般从“起点”开始，再转动调整螺母2-4圈（约4~8mm）。
应注意的是，“起点”不能一次就确定，应反复找几次为妥。
同时，在开车以后正常投入运行之前，“串量”应重新调整，串量调好后就用螺钉将调整螺母固定。
2、预润：在水泵启动之前，必须从泵座上的注水孔向扬水管内注入清水润滑橡胶轴承。
灌入的水不得少于0.5m3，从开车前5分钟进行予润，到启泵上水后停止供水。
3、检查：（1）检查转向是否符合要求，正确的转向是：从电机向下看，应为逆时针方向旋转；其转向应与铭牌箭头方向吻合；（2）传动装置中润滑油或油脂是否按规定灌注完毕；（3）电器部分是否符合有关规定？是否与电机容量相适应。
在以上准备工作完成之后，将出口阀稍稍开启一点，即可启动水泵。
二、运转：1、新安装的泵开始运转时，应有不少于4小时的试运转阶段，在这段时间内要特别加强维护，注意观察，出现下面任何一种现象时都应停机检查。
（1）电流表波动较大或电流超过额定值时；（2）水泵有过度的振动时；（3）电动机轴承部位温度超过摄氏95度时（环境温度不超过摄氏40度）；（4）环境温度不超过40度、海拔不超过1000米时，电机的温升限值，用电阻法测量，B级绝缘超过80K，f级绝缘超过105K时；（5）水泵、电机有异常现象时，试运转以后，应停机检查，若无异常现象，即可投入正常使用2、正常运转的水泵应作好如下维护并作运转记录：（1）每天检查电流、电压表的数值；机组振动和响声情况。
长轴深井泵安装使用说明书长轴深井泵安装使用说明书目录:1、概述----------------------------------------------------------------------（3）2、结构简介----------------------------------------------------------------（5）3、泵的安装----------------------------------------------------------------（5）4、启动运转与停机-------------------------------------------------------（8）5、常见故障原因及消除方法------------------------------------------（10）6、水泵的成套性与保证条件------------------------------------------（12）1．概述1．1长轴深井泵简介长轴深井泵由单个或多个离心式或混流式叶轮和导流壳、扬水管、传动轴、泵座、电机等部件组成立式泵。
泵座和电机位于井口（或水池）上部，电机的动力通过与扬水管同心的传动轴传递给叶轮轴，产生流量、扬程。
长轴深井泵是一种使用范围广泛的抽水、排水设备，适用于电厂、钢铁厂、矿山、化工、消防、自来水厂、农业灌溉等行业。
1．2性能范围（按设计点）流量Q：3~2000m3/h扬程H：300m（max）功率N：900kw（max）转速n：2940、1460、980r/min长轴深井泵的性能参数详见选型样本。
型号说明例：500RJC2000-31×2(20GHX/2)括号中型号为出口型号1．3抽送介质应符合以下要求：温度不超过400C，固体物含量（按重量计）不大于0.01%，酸碱PH值6.5~8.5，硫化氢含量不大于1.5mg/l，不含任何油类。
深井泵操作规程1. 深井泵介绍深井泵是一种用于将地下水或其他液体抽送到地面上的设备。
它通常由泵体、电机、控制柜等组成。
深井泵广泛应用于农田灌溉、城市供水以及工业生产等领域。
为了确保深井泵的安全运行，以下是深井泵操作规程。
2. 操作前准备2.1 检查泵体：先检查泵体是否有泄漏、损坏或腐蚀的情况。
确保泵体的密封性。
2.2 检查电机：检查电机的接地是否良好，电线是否有损坏。
确保电机运行的安全。
2.3 检查控制柜：检查控制柜的开关是否正常，保证控制柜的功能正常。
3. 操作步骤3.1 打开电源：将控制柜上的电源开关打开，确保供电正常。
3.2 启动电机：按下控制柜上的启动按钮，启动电机。
同时观察电机运行情况，确保电机正常运转。
3.3 调整出水量：根据需要的出水量，调节深井泵的出水阀门，控制出水量在合适的范围内。
3.4 监测运行状态：定期观察深井泵的运行状态，如有异常情况应及时停机检修。
3.5 停止操作：当工作完成或需要停机时，按下控制柜上的停止按钮，停止电机运行。
3.6 切断电源：关闭控制柜上的电源开关，切断电源。
4. 检修与维护4.1 定期检查：定期对深井泵进行检查，包括泵体的密封情况、电机的工作状态等。
4.2 清洁保养：定期清洁深井泵的泵体和过滤网等部件，保持其通畅和良好的工作状态。
4.3 润滑维护：根据深井泵的使用情况，定期对轴承和密封进行润滑维护，延长使用寿命。
5. 安全注意事项5.1 避免过载使用：不得超过深井泵的额定工作流量和扬程，以防止过载损坏设备。
5.2 严禁空转：在启动深井泵之前，确保有足够的液体进入泵体，防止空转损坏电机。
5.3 警示标识：深井泵应设置明显的警示标识，以提醒工作人员注意安全。
6. 应急处理6.1 泵体异常：如发现泵体有异常情况，应立即停机，并进行检查和修复。
6.2 电机问题：如电机出现异常运行、发热等情况，应及时切断电源，并找专业人员进行检修。
7. 结束语深井泵操作规程的执行对于确保深井泵的安全运行至关重要。
长轴深井泵安装使用说明书上海凯泉泵业（集团）有限公司一、概述二、安装前的准备工作三、安装程序四、启动五、泵的拆装六、保养周期七、常见故障及排除方法八、安装图及安装尺寸深井泵安装使用说明书、概述（一）使用条件1.电源：额定电压380V,额定频率50HZ2.在最低水位时，水泵第一级叶轮须淹没0.5m以上，一般以（2〜3）m为宜3.水质中性，PH值在6.5〜8.5范围内，氯离子含量不大于400mg/l4.含砂量不大于0.01% （以重量计）5.要求深井正直6.特殊使用条件以合同或技术协议为准（二）型号说明型号示例说明：70 0 J C / K 2 1 0- 10.5 x 6T _ 表示泵的级数（叶轮个数）__________ 表示单级叶轮的扬程（单位m）表示泵的流量（单位m3/h）表示井用长轴深井泵（采用半开式叶轮）______________________________ 表示适用的最小深井的内径（单位mm）表示泵的级数（叶轮个数）表示单级叶轮的扬程（单位m）表示泵的流量（单位m3/h）表示井用长轴深井泵（采用封闭式叶轮）表示适用的最小深井的内径（单位mm）（三）结构本泵主要由泵体部分、扬水管部分、泵座部分及动力系统四部分组成。
其中前二部分位于井下，后二部分位于井上。
1.泵体部分该部分主要包括滤水管、半开式叶轮（或封闭式叶轮）、锥套、下导流壳、中导流壳、上导流壳、壳轴承、叶轮轴及抛沙环（部分型号采用）等零件。
泵体内各导流壳之间的联接有螺纹联接和法兰联接二种型式，叶轮采用锥套固定于叶轮轴上。
2.扬水管部分该部分由扬水管、传动轴、支架轴承、支架及联轴器等零件组成。
扬水管间的联接有螺纹联接和法兰联接二种型式。
3.泵座部分该部分由泵座、填料装置、引水管等零件组成。
用多个地脚螺拴将泵座固定于基础上。
4.动力系统部分本泵有直接传动和间接传动二种形式。
直接传动：采用YLB系列深井泵专用三相异步电动机作动力，深井泵的轴向力由电机承受。
JC（JCW）型长轴离心深井泵安装及维护使用说明盖州水泵厂编制目录1、概述2、结构简介3、泵的安装4、启动、运转及停机5、拆卸、检查6、常见故障原因及消除方法7、日常运行与维护1、概述1)、用途及使用条件：JC型水泵适用输送55℃以下的清水、应用于电厂的检修排水和渗漏排水。
自来水的地下提水，及工矿企业的生产用水和生活有水及农田灌溉。
JCW水泵主要应用在污水处理厂的污水处理、电厂的雨水排泄、工矿企业的氧化铁皮水、矿山的冲洗用水和海水等。
经过特殊设计也后可输送100℃的热水以及含酸含碱的液体。
材质：可以采用铁，不锈钢，铜等各种材质2)、型号说明例如：如 300 JCW 240 －10 × 53）本说明书所规定的JC型水泵主要技术数据见表1，详细性能参数应见制造厂提供的性能曲线。
2、结构简介JC 型水泵由三大部分组成。
即：工作部分（包括进水管部件）、扬水管部分、井上部分。
（参见结构示意图）如有不清之处见随机图纸。
井上部分 扬水管部分 工作部分（1）工作部分工作部分（包括进水管部件）由上、中、下，联接壳、叶轮、锥套、壳轴承和导轴承，叶轮轴等零件组成。
在壳体上镶有密封环，以便在磨损后易于更换。
壳体之间用螺柱联接。
扬水管为法兰联接，工作部上端装有短管以利于吊装。
（2）扬水管部分:由扬水管部件，最上扬水管部件传动轴、联轴器、轴承体等组成,，扬水管的法兰用螺栓联接。
（3）井上部分是由泵座、电机轴、电动机、调整螺母等件组成。
泵座承受水泵的全部重量，泵座出口处与阀门和出水管路相联。
电机上面的调整螺母是提升水泵转子提升量用的。
3、泵的安装1）、安装前的准备：a、清理场地、检查基础的质量是否能承受泵的全部重量，（包括水推力）地脚螺栓的位置是否与泵座地脚孔相同。
b、检查起吊设备的高度是否能满足泵起吊的要求，检查池底到泵基础的深度是否达到了设计要求。
C、工具、设备的准备，除制造厂随泵带来的专用工具夹板外，尚需准备，钳工工具如搬手、钳子等数把，另必须准备管钳子二把、枕木两根。

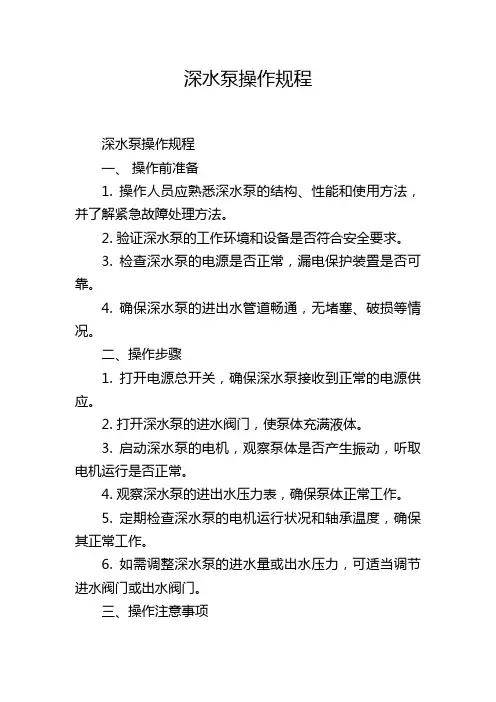

深水泵操作规程深水泵操作规程一、操作前准备1. 操作人员应熟悉深水泵的结构、性能和使用方法，并了解紧急故障处理方法。
2. 验证深水泵的工作环境和设备是否符合安全要求。
3. 检查深水泵的电源是否正常，漏电保护装置是否可靠。
4. 确保深水泵的进出水管道畅通，无堵塞、破损等情况。
二、操作步骤1. 打开电源总开关，确保深水泵接收到正常的电源供应。
2. 打开深水泵的进水阀门，使泵体充满液体。
3. 启动深水泵的电机，观察泵体是否产生振动，听取电机运行是否正常。
4. 观察深水泵的进出水压力表，确保泵体正常工作。
5. 定期检查深水泵的电机运行状况和轴承温度，确保其正常工作。
6. 如需调整深水泵的进水量或出水压力，可适当调节进水阀门或出水阀门。
三、操作注意事项1. 在操作深水泵时，要注意电机运行状态，如发现异常情况应及时停机检修。
2. 深水泵的轴承温度过高时，应立即停机，排除故障后方可重新启动。
3. 深水泵无水运转时间不应超过5分钟，以免损坏密封装置和轴承。
4. 深水泵的电气设备、继电器应定期检查，确保其安全可靠运行。
5. 深水泵长时间停用后，应进行防锈保养，防止设备生锈腐蚀。
四、紧急故障处理1. 如深水泵突然停机，首先检查电源供应是否正常，漏电保护装置是否跳闸。
2. 如电源供应正常，检查进出水管道是否堵塞或漏水，及时进行清理或修复。
3. 如上述两点检查后仍未解决故障，应立即停机，排除故障后再重新启动。
五、维护保养1. 深水泵应定期检查电机运行状况、轴承温度以及泵体的压力表和阀门。
2. 深水泵应定期清洗，以防止进出水管道被杂物堵塞。
3. 深水泵停机后，应及时清理泵体内残留的液体，防止泵体堵塞。
4. 如深水泵长时间不用，应及时进行防锈保养，保证设备的长期可靠运行。
5. 定期对深水泵的电力设备、电机、轴承等进行保养和润滑，延长设备使用寿命。
六、安全注意事项1. 深水泵使用过程中，操作人员应注意自身安全，不得将手臂或其他物体伸入泵体内。
江苏苏华泵业有限公司
深井泵应该如何使用
很多多客户在选择深井泵（深水泵）的时候会遇到一些技术上面的问题，譬如：深井泵（深水泵）的高度以及他到底能达到一个什么样的状态，会不会生锈，该怎么保养等等问题。
要解决上面的一些疑问首先我们来弄清楚深井泵的原理。
从井中提水的叶片泵称为深井泵,其中长轴深井泵是井泵中应用较为普遍的一种,多用于机井.深井泵由三部分组成:最上面是电动机,装在井口地面上中间是输水管和传动轴下端为井泵的工作部分,淹没在井水面以下.由于井深,要求扬程较大,长轴深井泵的扬程范围为50～1100m.深井泵一般为分段式多级立式离心泵.根据深井泵的结构特点,进行正确使用和及时排除故障,对保证深井泵的安全运行,延长其使用寿命都是非常重要的。
在选择深井泵的时候第一步我们要确认井的深度，和井的宽度。
为什么要确认井的宽度，是因为，若是不确认宽度，那么很有可能买了水泵无法放进去。
再次我们要确认井口到目的地的距离，这样我们才能算出您实际需要的深井泵的扬程，确认好以上的几点，那么深井泵的型号就应该可以确认啦。
确认好了深井泵的型号，我们在安装的时候一定要注意，第一步应该给深井泵加水，因为这系列的深井泵是靠水冷的，电机旁边是有加水孔的，注满水，接好扬水管，就可以放到井里面了，当然，电缆线要接好。
这里值得提一下的是，深井泵一般不能放到井的底部，因为底部可能存在细沙，这样对电机对水泵都坏造成影响的，可能会烧电机，叶轮会磨损。
所以我们在选择和使用深井泵的时候有什么不明白的地方最好给我们来个电话再确认该怎么弄，怎么处理。
以上就是基本的深井泵的使用方式。
JC长轴深井泵使用方法步骤一：准备工作1.确定井口位置：根据需要抽取的水源位置，在地面选择一个合适的位置进行井口开钻，确保井口处于地下水位以下。
2.安装井套管：根据井口直径，在井口下挖一定深度的坑，将井套管放入坑内，用砂浆稳固井套管位置。
步骤二：安装泵体1.将泵体降入井内：使用起钻机等设备将泵体降入井内，直至泵体置于泵底。
确保泵体与井水接触，以便泵体能正常工作。
2.安装泵体配重：如果泵体与井水接触后发现浸没过深或浮起过高，可根据需要增加或减少配重，使泵体稳定运行。
步骤三：安装电缆和电机1.连接电缆：将电缆从井口引入井内，连接到电机端子上。
确保电缆连接牢固，绝缘良好。
2.安装电机：将电机安装在泵体上方，使其与泵体相连接。
确保电机与泵体之间的联接牢固，以免出现松动或漏水现象。
步骤四：启动和调试1.检查电源：确保电源供应正常，电压稳定。
如有需要，可使用电压稳定器以确保电机正常工作。
2.启动电机：启动电机，观察泵体是否正常运转。
如发现异常，及时停止电机并检查问题。
步骤五：维护和保养1.定期检查：定期检查电机、泵体、电缆等部件的运行状况，发现问题及时处理。
2.清洗和维护：定期清洗泵体，清除泵内泥沙和其他杂物，保持泵体通畅。
同时检查电缆绝缘状况，防止发生漏电等安全问题。
3.使用过程中，注意减少泵体的频繁启动和停止，适当控制泵体的运行时间，避免过度磨损。
总结：使用JC长轴深井泵需要进行合适的准备工作，并按照顺序安装泵体、电缆和电机。
在启动和调试时，需检查电源供应以及泵体的运行情况。
在日常维护和保养中，需要定期检查和清洗泵体、电缆等部件，避免出现故障。
通过正确的使用和正确的保养，可以确保JC长轴深井泵的正常运行。
长轴深井泵安装使用说明书长轴深井泵安装使用说明书目录:1、概述----------------------------------------------------------------------（3）2、结构简介----------------------------------------------------------------（5）3、泵的安装----------------------------------------------------------------（5）4、启动运转与停机-------------------------------------------------------（8）5、常见故障原因及消除方法------------------------------------------（10）6、水泵的成套性与保证条件------------------------------------------（12）1．概述1．1长轴深井泵简介长轴深井泵由单个或多个离心式或混流式叶轮和导流壳、扬水管、传动轴、泵座、电机等部件组成立式泵。
泵座和电机位于井口（或水池）上部，电机的动力通过与扬水管同心的传动轴传递给叶轮轴，产生流量、扬程。
长轴深井泵是一种使用范围广泛的抽水、排水设备，适用于电厂、钢铁厂、矿山、化工、消防、自来水厂、农业灌溉等行业。
1．2性能范围（按设计点）流量Q：3~2000m3/h扬程H：300m（max）功率N：900kw（max）转速n：2940、1460、980r/min长轴深井泵的性能参数详见选型样本。
型号说明例：500RJC2000-31×2(20GHX/2)括号中型号为出口型号1．3抽送介质应符合以下要求：温度不超过400C，固体物含量（按重量计）不大于0.01%，酸碱PH值6.5~8.5，硫化氢含量不大于1.5mg/l，不含任何油类。
深井泵安全操作规程深井泵是一种用于提取地下水的设备，因为工作环境较为特殊，对操作人员的安全要求较高。
为了确保深井泵的安全操作，以下是深井泵的安全操作规程：一、操作前的准备工作1. 检查深井泵的各项设备是否完好，如电机、电缆、泵体、泵轴等，如发现异常情况应及时排除故障。
2. 检查电源线路的接地是否良好，电源电压是否稳定，如果出现问题应及时通知维修人员处理。
3. 确保工作人员穿着合适的工作服、安全帽、护目镜等个人防护装备，避免发生意外伤害。
4. 熟悉深井泵的操作原理、控制面板和安全操作规程，了解各个按钮和开关的作用，避免误操作。
二、启动深井泵1. 打开深井泵的电源开关前，确保泵体内无水，以免因过载而损坏设备。
2. 按照操作面板上的启动按钮，顺序启动深井泵，确保每个环节都正常运转。
3. 在泵体内注水之前，应先打开泵进水管道的阀门，并确保有足够的水源供给。
4. 在启动深井泵的过程中，要随时观察设备的运转情况，如有异常情况应及时停机检查。
三、设备的运行操作1. 在设备正常运行时，应随时观察水泵的压力表、电流表、电压表等指示器，确保设备在正常工作范围内。
2. 定期检查电缆的连接是否牢固，如有损坏应及时更换，以免发生电气事故。
3. 在设备运行过程中，不得随意拆卸设备的任何零部件，如有需要应停机操作，并确保操作人员具备一定的维修知识。
4. 不得超过设备的额定工作时间，超时工作可能导致设备过热，甚至发生火灾等事故。
四、停机与维护工作1. 停机之前，应先将泵体内的水排空，然后按照顺序关闭各个阀门，断开电源。
2. 在停机前，应先将操作面板上的各个按钮复位，确保设备处于安全状态。
3. 在设备停机后，应及时对设备进行清洁和维护保养，如清理泵体内的杂质、检查电缆连接是否牢固等。
4. 定期对深井泵进行维护保养，如更换润滑油、检查电机和泵轴的磨损情况等，确保设备在良好的状态下工作。
五、安全防护措施1. 在深井泵的周围设置明显的警示标识，提醒他人注意设备的危险性，避免闲杂人员进入作业区域。
苏华泵业中国优质产品ISO9000认证JC型长轴深井泵JC TYPE LINE-SHAFT DEEP WELL PUMP产品简介PRODUCTION INTRODUCTIONJC型系列深井泵结构先进，采用亚什兰树脂工艺制芯，叶轮、导流壳流道部位使用环氧涂复新工艺、水力模型先进、性能曲线无驼峰、高效区域宽广，采用甩沙式防沙环，迷宫结构，使沙子无法进入轴承，传动轴采用先进的热校直工艺，是新一代节能型提水机具。
流量：≤2500m³/h扬程：≤350m电机功率：5.5-710KW额定电压：380V,6KV,10KV安装使用方式INSTALLATION METHOD内燃机驱动直角齿轮箱传动内燃机驱动皮带传动特殊工业给水适用无电场合适用无电场合（防腐防爆）Right angle gearbox with diesel Flat belt pully driven in areas Water drainage in drived in areas without electricity without electricity special dusty结构说明STURCTURE EXPLANATION性能参数PERFORMANCE PARAMETER TABLE部分。
1、工作部分：本部分由工作部件、进水管部件和底阀部件等组成，底阀部件只在100JC、150JC、200JC 三种井径的泵，当其安装深度超在100m左右时采用。
工作部件由上、中、下壳、叶轮、锥套、壳轴套和导轴承、叶轮轴等零件组成。
叶轮为封闭式（也可采用半开式），在壳体上镶有密封环，以便在磨损后易于更换。
壳体之间用螺栓联接（对100JC10、150JC50采用螺纹联接）。
扬水管为法兰联接的，工作部上端装有短管以利于吊装。
2、扬水管部分：由扬水管、传动轴、联轴器和轴承体部件等组成，扬水管有法兰联接和螺纹联接两种形式，传动轴上有一段镀有硬铬，镀铬段的有效长度为轴承长度的两倍，当传轴铬处磨损后，可调换短传动轴（对法兰联接的扬水管）或短管（长螺纹联接的扬水管）的安装位置，即可再次使用。
3、井上部分：是由泵座部件、传动装置、原动机等部件组成。
泵座承受全部扬水管和工作部分的重量，泵座出口处根据需要可安装闸阀及逆止阀，并与出水管路相联。
传动装置是将原动机的动力传递给传动轴的中间装置。
有皮带轮传动装置；齿轮箱传动装置；配普通立式电机需要的推力装置等。
深井泵采用的原动机通常是深井泵专用立式空心轴电机，同时也可采用普通立式电机；内燃机等。
JC-type axis deep well pump consists of three parts.Le:work parts(including the inlet pipe and bottom valve),part of pipe for pumping water,part above well.1、work part:This part consists of work parts,the inlet valve parts and bottom valves,and bottom valves components are only in100JC,150JC,200JC three kinds of well diameter of the pump,when installed in a depth of more than about100m can be used.Work parts consists of upper,middle and lower casing,impeller,taper sleeve,casing sleeve,guide bearing,impeller shaft and other parts.The impeller is closed(and it also can be semi-open),on the case there is a inlaid seal ring in order to replace easily after wear.Bolt connection betweenthe shell(for100JC10,150JC50using thread connection).Pipe for pumping water is flange connection,the top of work part install a short tube to hoisting.2,Pumping water pipe part：Consisting of pumping water pipes,transmission shafts,couplings and bearing body and other parts,pumping water pipe has flange connection and the threaded connection the two forms,there is a section of hard chrome plated in the transmission shaft,the effective length of chrome plated segment is twice than bearing length,after the transmission axis of chromium wear,you can exchange short transmission shaft(for the flange connection of pumping water pipe)or the installation site of a short tube(a long thread connection of pumping water pipe),and you can use it again.3,Parts above well:Consisting of pump base part,transmission device,prime motor and other components.Pump base bear the weight of all the pumping water pipes and work parts,the outlet of pump base can install gate valve and cut-off valve as needed,and connection with the outlet pipe road.Transmission device transfer the original motive power to the transmission shaft of the intermediate device.There are pulley drives,gear box drives and the thrust device with a general vertical motor and so on.The prime motor used by deep well pump is usually the vertical hollow shaft motors dedicated by deep well pump,and deep well pump can also use the ordinary vertical motor,internal combustion engines and so on.泵的安装PUMP INSTALLATION1、安装前的准备：（1）检查井筒质量和清洗井水：检查井筒内径尺寸和直度是否符合水泵使用条件的要求。
对于新打开的水井，必须用空压机或旧泵进行充分的洗涤，直到抽出的水清亮，含砂量符合使用要求为止。
（2）检查地基质量与泵房：井口的基础应能承受泵的全部重量，保证水泵在长期使用中不变形。
泵房的建筑应以泵拆装方便，保证水泵井上部分的工作不受自然条件影响为原则。
（3）工具、设备的准备，除制造厂随泵带来的夹板，轴承体搬手等工具外，尚需准备如下工具和设备：（a）4米左右高的三角架一付；（b）手动或电动葫芦一个（起吊重量参见表1）；（c）钳工工具一套；（d）管钳子两把；（e）钢丝绳一根；（f）枕木两根，圆木和方木若干根。
对于螺纹联接的扬水管，尚须两把链钳。
此外，还须准备油脂、砂布、钢刷、刀片等物品（4）检查并清理零部件：按随泵带来的“产品装箱单”清点泵全套零、部件及图纸资料。
用煤油将需要安装的零部件所有配合面（螺纹、止口、端面等）、清洗干净，但橡胶制的轴承不得与油类接触，以防橡胶变形。
检查所有零件的配合表面是否有磕碰、划伤、油污、锈蚀等。
若有，则应仔细进行修整并涂漆防锈，不可马虎。
凡在生产厂装配好的部件，一般不必拆开重装，但应对工作部件检查其转动部分是否转动均匀，灵活，轴向串动量是否符合图纸的要求。
检查传动轴的弯曲情况：将轴两端用“V”型铁架起，用千分表检查测量，其总跳动量不起过0.4毫米，否则应进行校直。
（5）安装前零部件的摆放：将清理好的水泵零部件按装配的先后顺序摆放在井旁的圆木上（参见图2）。
应注意的是：传动轴在距“镀铬段”较远的那一端拧上联轴器以后，按图2所示位置放到扬水管里面。
将三角架的中心对准井口中心，并固定稳妥，在检查各项工作就绪，起吊设备保证安全可靠的情况下，即可进行安装。
图一安装前水泵各部件的布置1.Preparing for Installation:(1)Check the shaft quality and cleaning well water:check the shaft internal diameter size and straightness that whether fitting the conditions of use requirements of the pump.For new wells opened,you should fully wash with an air compressor or an old pump,until water pumped is clear and sand content in line with the requirements.(2)Check the foundation quality and pump room:the basis of the mouth of the well should be able to withstand the full weight of the pump to ensure long-term use and not be deformed.Pump house building should be easily dismantled to ensure the work of pump above the well for the principle of not affecting the nature condition.(3)Preparing for tools and equipments,in addition to bringing the plywood with the pump manufacturer,bearing body wrench and other tools,and still need to prepare the following tools and equipments:(A)a pair of tripod of4meters high;(B)a manual or motor-driven gourd(lifting weights see Table1);(C)a suit of fitter’s tools;(D)two pipe pliers;(E)a wire rope;(F)two sleepers,several logs and lumps of wood.For the pipe or pumping water with thread connection,you should prepare two chain clamp. Moreover,you also need to prepare grease,emery cloth,steel brushes,blades and other goods. (4)Check and clean parts:check the full parts and drawings of the pump by the“product packing lists”with the ing the kerosene to clean the components need to be installed and all the matching surface(thread,end opening,and surface,ect),but the rubber bearings should not contact the oil to prevent deformation of rubber.Check whether all the matching surface of parts have a bump,scoring,greasy dirt,and corrosion,ect.If have,you should repair carefully and paint to prevent rust,and must be careful.All parts assembled in the factory,generally do not have to take part and re-install,but the working parts should be checked whether the rotating part evenly and flexibly rotate,and whether the axial string momentum meets the requirements of the drawings.Check the shaft bending situation:the shaft ends with"V"-shaped iron set up,check the measure with a dial gauge,and the total amount is not more than0.4mm，or you should be alignment.(5)Placement of components prior to installation:put the parts of pump checked to put on the logs beside the well by the order of installation.(see Figure2).It should be noted:After the end of transmissinon shaft far from the"chrome section"screw on the coupling,you should put it to the pipe of pumping water as the Figure2.Put the center of the tripod to align the center of the well opening,and fasten,under the condition of ensuring safty and reliablity,you can install.Figure1the components of the arrangement of the pump before installing2、安装顺序（1）将进水部件和底阀部件（当泵带有底阀时）装在工作部件的下端。
