红外对管特性简介：直径：3mm，波长：940nm，工作电压：1.2V，工作电流：20mA，测量距离：<20cm。

波段为红外光，受可见光干扰小。

红外对管电路连接图（对不同型号红外对管，可适当调整电阻以达到相关电气参数）1、AD采样实现避障功能针对一些红外接收管容易受到可见光的影响，从而改变其阻值，容易造成系统的误判。

可以考虑采用上面的电路。

100－100k欧姆，是红外接收管在不同光线条件下（室内－阳光直射）的阻值的大小。

在正常的光线下通过IOA0口A/D采集到一个电压值作为一个参考电压。

当随着光线变化时，IOA0口读进来的电压值也就发生变化。

这个使用通过IOA4、IOA5、IOA6、IOA7依次选通，选择最接近参考值的电压作为判断电压。

该电路可以避免可见光带来的干扰，检测障碍物的距离在0－15cm。

效果不错。

缺点是引用占用IO口较多，操作较为复杂。

2、直流驱动避障电路直流驱动红外探测器电路的设计与参数计算电路如图所示。

W1和R1及V1构成简单直流发光二极管驱动电路，调节W1可以改变发光管的发光光强，从而调节探测距离，NE555及其外围元件构成施密特触发器，其触发电平可通过W2 控制，接收管V2和电阻R2构成光电检测电路。

通过NE555第3脚输出的TTL电平可以直接驱动单片机I/O口。

由于555输出信号为TTL电平，单片机检测方便。

缺点同样是容易受可见光干扰。

3、交流调制驱动避障电路LM567及其外围芯片构成音频检频器，其检频频率f0由R4、C5决定:。

其中f0为检频频率，当R4=10K，C5=222时，f0＝41KHz。

这一振荡信号经过V3扩流后，驱动发光管，这样处理后可以保证发光频率与检频频率严格一致使LM567的输出仅与光强有关。

为进一步提升探测距离，我们还设立了一级交流放大器，其增益约为240倍，虽然这样大的放大倍数放大器的线性和稳定性会较差，但对于频率检测不会造成太大的影响。

4、检测液滴电路无液滴落下时，接收管与发射管正对，接收管接收到的光强较强，有液滴滴下时，下落中的水滴对红外光有较强的漫反射、吸收及一定的散射作用，导致接收光强的较大改变，接收管接收到的信号经一级施密特触发器，送单片机的中断口，据此就可以正确的探测出液滴的滴落。

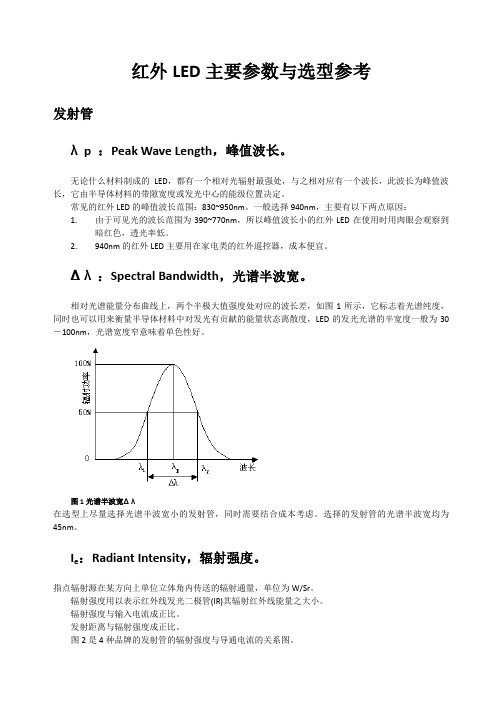

红外LED主要参数与选型参考发射管λp ：Peak Wave Length，峰值波长。

无论什么材料制成的LED，都有一个相对光辐射最强处，与之相对应有一个波长，此波长为峰值波长，它由半导体材料的带隙宽度或发光中心的能级位置决定。

常见的红外LED的峰值波长范围：830~950nm。

一般选择940nm，主要有以下两点原因：1.由于可见光的波长范围为390~770nm，所以峰值波长小的红外LED在使用时用肉眼会观察到暗红色，透光率低。

2.940nm的红外LED主要用在家电类的红外遥控器，成本便宜。

Δλ：Spectral Bandwidth，光谱半波宽。

相对光谱能量分布曲线上，两个半极大值强度处对应的波长差，如图1所示，它标志着光谱纯度，同时也可以用来衡量半导体材料中对发光有贡献的能量状态离散度，LED的发光光谱的半宽度一般为30－100nm，光谱宽度窄意味着单色性好。

图1光谱半波宽Δλ在选型上尽量选择光谱半波宽小的发射管，同时需要结合成本考虑。

选择的发射管的光谱半波宽均为45nm。

I e：Radiant Intensity，辐射强度。

指点辐射源在某方向上单位立体角内传送的辐射通量，单位为W/Sr。

辐射强度用以表示红外线发光二极管(IR)其辐射红外线能量之大小。

辐射强度与输入电流成正比。

发射距离与辐射强度成正比。

图2是4种品牌的发射管的辐射强度与导通电流的关系图。

IR26-51C/L110/TR8 IR333/H2 IR533C-74 KEL-5315C图2 辐射强度VS导通电流θ1/2：Half Angle，半功率角。

LED的发光强度会随着角度的偏离而减弱。

当光强减弱到法线方向的一半时，此方向与法线的夹角即为半值角。

通常半值角是对称的。

为了减少发射管的数量，我们往往会选择半功率角比较大的发射管，这样可以实现1个发射管对应多个接收管的方案。

表1 发射管的半功率角外形尺寸和安装方式选择发射管还需要关心其外形尺寸和安装方式。

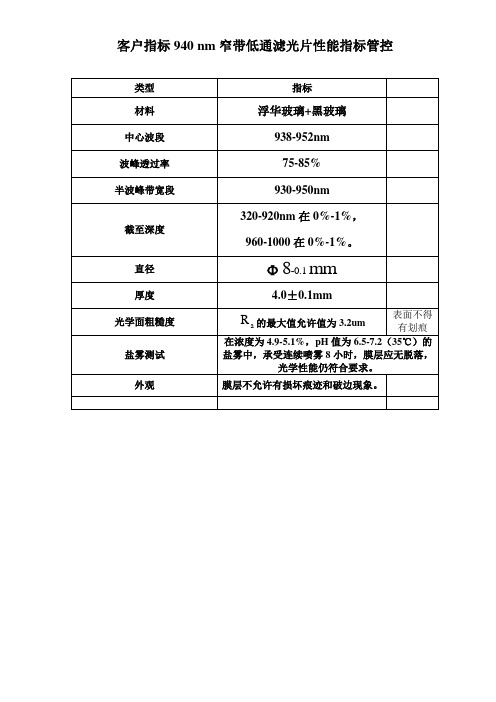

客户指标940 nm窄带低通滤光片性能指标管控940nm窄带内部管控指标1）原材料：HWB830黑玻璃，直径8.0mm公差要求-0.1mm，厚度：3.5mm公差要求+/-0.1mm表面质量：双面抛光，抛光面光洁度达到60-40以上最好是40-20标准，无肉眼可视砂眼，划伤，印渍，侧面无抛光印渍，崩边小于0.1mm,倒边小于0.2mm光谱质量：300nm~800nm T<0.1%, 850nm T>70%, 880nm~1100nm T>85%,重点是中心波长管控T=50%处要求在827nm~836nm之间。

2）浮法玻璃：0.55mm，最好采用白板0.5mm的玻璃，玻璃公差在+/-0.05mm之间3）S1面940窄带镀膜管控标准：镀膜后冷却1小时测量，中心波长在931nm~938nm之间，峰值透过大于83~92%之间，且在中心波长+/-5nm附近（即10nm）左边与右边波长所对应的透过率的波纹误差值应在6%以内（这样可确保胶合后产品光谱不变形）,假如中心波长为936nm,左边930nm处T=80%,右边942nm 处T=90%，当黑玻璃与膜面胶合后，930nmT=66%左右，942nmT=85%左右，这样940nm处的透过率即有可能跑到75%以下，只要波长有一点变化就会不合格，透过率越高衰减比率越小。

（产生这种现象主要是原因是：镀膜膜系设计时入射介质是玻璃折射率为1.518,出射介质是空气ns=1.0，当膜面与黑玻璃胶合后，胶的折射率约为1.38~1.51之间，即入射与出射介质都将成为Ns=1.51左右。

其结构下的光谱曲线就完全不一样。

因此要求镀膜做这款产品时的膜系结构每次调整幅度不能太大，若变化太大也会影响透过比率的变化。

品保在遇到胶合产品，特别是多片胶合产品过程要记住，但金属膜如镀铬的衰减片是影响不大。

胶合前也可让镀膜人员先进行模拟该膜系的等效折射率，以确认将胶合产品的透过率）4）若发现镀膜做出来的产品透过率很平，但透过率都只有在80%-85,这时需要考虑玻璃面与玻璃面胶合。

2940nm波长的激光主要作用是浅层剥脱和皮肤磨削，用于改善表皮色素、去除疤痕、皱纹和痤疮等问题。

这种波长的激光可以被皮肤中的水分子吸收，从而产生热效应，使皮肤表层的细胞受到破坏并脱落，进而促进新细胞的生长和再生。

相比于其他波长的激光，2940nm波长的激光具有以下特点：
1. 作用深度较浅：由于其波长较长，2940nm波长的激光主要作用于皮肤表层，穿透深度较浅，因此适用于浅层剥脱和皮肤磨削等治疗。

2. 作用范围广：由于皮肤中的水分子对2940nm波长的激光具有很强的吸收能力，因此该波长的激光可以作用于多种皮肤类型和问题，如色素沉着、痤疮疤痕、皱纹等。

3. 副作用较小：由于其波长较长，2940nm波长的激光对皮肤的热损伤较小，因此副作用也相对较小，如疼痛、水肿等。

总之，2940nm波长的激光在医学美容领域中被广泛应用，可以有效改善皮肤问题，但需要注意选择合适的治疗方法和设备，以避免不必要的风险。

产品规格书ZT2835IRM1-94090度钻光杨小姐：一叁叁一陆捌玖贰捌贰柒一、外形圖Outline dimensions：焊盘建议大小Recommended size of pad焊点结构Pad Configuration：焊点Pad 功能Function1 正极Anode2 负极Cathode注释:1.所有尺寸单位为毫米所用尺寸單位為毫米2.如果无其它注明，公差范围通常采用±0.1毫米。

二、光電參數Photoelectricity Parameter（環境溫度Ambient temperature：25℃濕度humidity：RH60%）備註：亮度測試公差±15%、波長測試公差±1nm、正向電壓測試公差±0.05V Remark：The tolerance of intensity:±15%, The tolerance of wave length:±1nm,The tolerance of forwards voltage: ±0.05V. Only reference for above data when testing.三、極限參數Absolute Maximum Rating（環境溫度Ambient temperature：25℃濕度humidity：RH60%）四、典型光電特性曲線圖Typical photoelectricity characteristic curve chart LED光强分布曲线(100mA测试)Intensity distribution curve (100mA test)：五、可靠性實驗項目Reliability Test Project ●判斷標準Judging criterion:六、儲存(1) 打開包裝前在溫度不超過40℃及濕度不超過90%RH條件下，LED可以保存一年，在儲存的時候，建議採用帶乾燥劑的防潮袋的包裝方式。

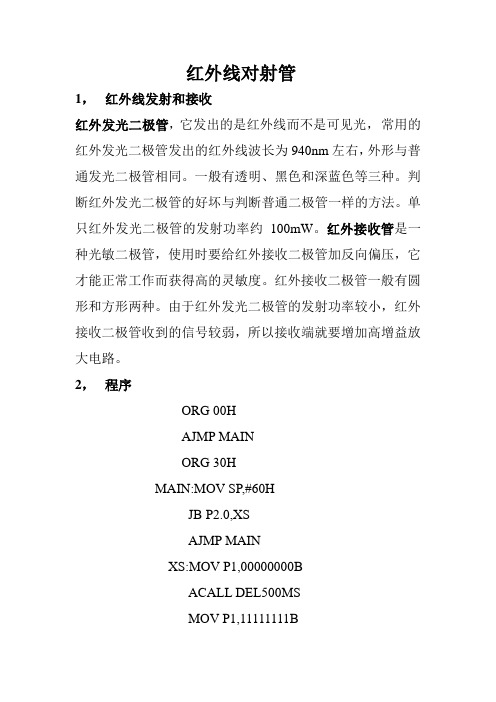

红外线对射管
