关于监控摄像头红外灯板角度知识

监控摄像机镜头角度和距离计算
选用镜头焦距的理论计算：
摄取景物的镜头视场角是极为重要的参数，镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述)，覆盖景物镜头的焦距可用下述公式计算：
(1)f=u·D/U
(2) f=h·D/H
f：镜头焦距、U：景物实际高度、H：景物实际宽度、D：镜头至景物实测距离、u：图像高度、h：图像宽度
举例说明：当选用1/2″镜头时，图像尺寸为u=，h=。

镜头至景物距离D=3500mm，景物的实际高度为U=2500mm(景物的实际宽度可由下式算出H=·U，这种关系由摄像机取景器CCD 片决定)。

将以上参数代入公式(1)中，可得f=·3500/2500=，故选用6mm定焦镜头即可。

摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系仅供参考。

镜头毫米数与搭配的CCD拍摄视角的对应关系
1/3″CCD搭配镜头拍摄范围的尺寸如下表所示：
备注:同样毫米数的镜头搭配1/4″的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点。

1/3" CCD 搭配镜头拍摄范围的尺寸
摄像机镜头与观察角度，观察距离关系图
监控摄像机镜头的选用。

监控摄像机镜头看清人脸的距离与监控角度很多朋友都弄不清监控摄像机不同镜头的可视距离与监控角度是怎么样的，下图很清楚的表达了闭路电视监控系统中摄像机的镜头的可监控角度与监控距离，供大家参考。

一、常见镜头视角角度焦距规格角度2.1 mm小镜头1/3 150°2.5mm小镜头1/3 130°2.8mm小镜头1/3 115°2.8mm固定光圈1/3 115°3.6mm 1/3 96°4mm 1/3 78°6mm 1/3 53°8mm 1/3 40°12mm 1/3 23°16mm 1/3 17°3.5-8mm手动变焦镜头1/3 96°- 45°6-15mm手动变焦镜头1/3 54°- 23°6-36mm电动变倍镜头1/3 51°- 9°8.5-51mm电动变倍镜头1/3 57°- 10°6-60mm电动变倍镜头1/3 52°- 6°二、监控摄像机镜头使用场所及角度:1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；如2.8MM 2.5MM2、视角在60度以上用于5*5米左右场所 3.6MM 4MM3、视角在50度以上用于8-10米左右场所6MM4、视角在40度以上用于10-18米左右场所8MM5、视角在30度以上用于20-30米左右场所12MM 16MM6、视角在20度以上用于30-50米左右场所25MM7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；9、针孔镜头：用于隐蔽监控。

镜头越小，监控的面积越大，而图像物体相对较小。

镜头越大，监控的面积越小(窄)，而图像物体相对较大。

摄像头面角度调整摄像头的角度调整一直是保证视频拍摄质量以及会议、直播等线上活动体验的重要环节之一。

正确调整摄像头的角度可以使拍摄画面更加清晰、真实，并能展现出被拍摄对象的最佳形象。

本文将介绍如何准确、合适地调整摄像头的面角度，以达到最佳的拍摄效果。

一、选择合适的摄像头在进行摄像头面角度调整之前，首先要选择合适的摄像头设备。

目前市场上有多种类型的摄像头，包括普通摄像头、网络摄像头以及高清摄像头等。

根据实际需求和预算，选择一款品质可靠、性能稳定的摄像头是非常重要的。

二、调整摄像头高度摄像头的高度调整是保证拍摄画面合理构图的关键。

一般来说，摄像头需要与被拍摄对象的眼睛高度保持平齐，这样才能在画面中展现真实的视角。

过低或过高的角度都会对画面产生不良影响。

三、调整摄像头与被拍摄对象的距离调整摄像头与被拍摄对象的距离同样是确保画面清晰度和舒适度的重要因素之一。

如果距离太远，画面中的被拍摄对象可能显得模糊不清；而如果距离太近，可能会导致画面过于拥挤，不利于观察和交流。

四、确保光线充足摄像头面角度调整还需要考虑光线的因素。

请确保待拍摄区域光线充足，避免出现过暗或过亮的情况。

合理的光线条件可以提升画面的质量，使被拍摄对象的面部细节更加清晰可见。

五、注意摄像头的水平度为了确保拍摄画面的整体美观，摄像头的水平度也是需要注意的。

请使用水平仪等工具来确保摄像头摆放时保持完全水平。

不仅能让拍摄画面更加稳定，还能给观众带来舒适的观看体验。

六、避免抖动和晃动在进行摄像头面角度调整的过程中，要避免过度频繁地调整摄像头的角度，以防止在约定时间内出现明显的抖动和晃动。

这可能会给观众带来不必要的眩晕感，并降低视频的聚焦效果和观看体验。

七、校正画面比例在摄像头面角度调整完成后，还需对画面比例进行校正。

确保画面不出现变形或拉伸的情况，以呈现出舒适和真实的观看效果。

总结：调整摄像头的面角度是一项细致工作，需要注意众多细节。

从摄像头的高度、与被拍摄对象的距离，到光线条件、水平度以及避免抖动和晃动等方面都需要细心处理。

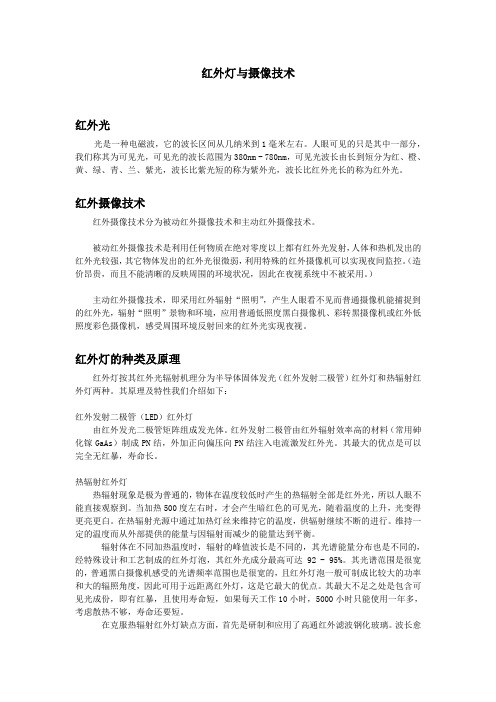

红外灯与摄像技术红外光光是一种电磁波，它的波长区间从几纳米到1毫米左右。

人眼可见的只是其中一部分，我们称其为可见光，可见光的波长范围为380nm - 780nm，可见光波长由长到短分为红、橙、黄、绿、青、兰、紫光，波长比紫光短的称为紫外光，波长比红外光长的称为红外光。

红外摄像技术红外摄像技术分为被动红外摄像技术和主动红外摄像技术。

被动红外摄像技术是利用任何物质在绝对零度以上都有红外光发射，人体和热机发出的红外光较强，其它物体发出的红外光很微弱，利用特殊的红外摄像机可以实现夜间监控。

（造价昂贵，而且不能清晰的反映周围的环境状况，因此在夜视系统中不被采用。

）主动红外摄像技术，即采用红外辐射“照明”，产生人眼看不见而普通摄像机能捕捉到的红外光，辐射“照明”景物和环境，应用普通低照度黑白摄像机、彩转黑摄像机或红外低照度彩色摄像机，感受周围环境反射回来的红外光实现夜视。

红外灯的种类及原理红外灯按其红外光辐射机理分为半导体固体发光（红外发射二极管）红外灯和热辐射红外灯两种。

其原理及特性我们介绍如下：红外发射二极管（LED）红外灯由红外发光二极管矩阵组成发光体。

红外发射二极管由红外辐射效率高的材料（常用砷化镓GaAs）制成PN结，外加正向偏压向PN结注入电流激发红外光。

其最大的优点是可以完全无红暴，寿命长。

热辐射红外灯热辐射现象是极为普通的，物体在温度较低时产生的热辐射全部是红外光，所以人眼不能直接观察到。

当加热500度左右时，才会产生暗红色的可见光，随着温度的上升，光变得更亮更白。

在热辐射光源中通过加热灯丝来维持它的温度，供辐射继续不断的进行。

维持一定的温度而从外部提供的能量与因辐射而减少的能量达到平衡。

辐射体在不同加热温度时，辐射的峰值波长是不同的，其光谱能量分布也是不同的，经特殊设计和工艺制成的红外灯泡，其红外光成分最高可达92 - 95%。

其光谱范围是很宽的，普通黑白摄像机感受的光谱频率范围也是很宽的，且红外灯泡一般可制成比较大的功率和大的辐照角度，因此可用于远距离红外灯，这是它最大的优点。

监控摄像机⾓度范围如何确定？怎么计算？⽹络摄像头的监视范围要如何计算？下⾯是某位学霸安防技术员给出的计算⽅法：主要参数： 1、图像传感器：1/2.7'' 200万像素逐⾏扫描CMOS； 2、焦距：3.3mm~12mm； 3、视⾓范围：96°~35°（16:9） 79.3°~27.2°（4:3） 咱们就拿这个摄像机来说说，镜头与场景之间的那些关系。

主要测试安装环境如下：半球摄像机安装⾼度为：H=3m，⾛廊的宽度W为：2m；摄像机镜头的安装⾓度为0°（即镜头⽔平）；监视器显⽰⽐例：4:3，摄像机模式设置为：4:3；主要监视⽬标W'*H'=2m宽*3⽶⾼的完整⾛廊范围。

既然是算法，肯定有计算依据喽：计算公式⽔平视场⾓：α=2arctan（w/2f）、垂直视场⾓：β=2arctan（h/2f），其中w为视场宽度，h为视场⾼度，f为镜头的焦距。虽然通过计算⽽出来的视场⾓⽐实际视场⼩⼀点，但差别可以忽略。这⾥我们以计算的视场⾓来描述摄像机的监控范围。

1/2.7''CMOS成像尺⼨为：w*h=5.27mm*3.96mm。

于是乎通过计算我们得出：焦距为3.3mm时：⽔平视场⾓： α1=2arctan（5.27mm/2*3.3mm）=77.2° 垂直视场⾓： β1=2arctan（3.96mm/2*3.3mm）=61.9°

①垂直⽅向上，能看到完整⾛廊的最⼩距离（距离摄像机的⽔平距离）为： dvmin=H/tan（β1/2）=3000mm/tan(61.9°/2) =5000mm=5⽶;

② ⽔平⽅向上，能看到完整⾛廊的最⼩距离（距离摄像机的⽔平距离）为： dhmin=W/2*tan(α1/2)=2000mm/2*tan(77.2°/2)=1253mm=1.25⽶。

由于dvmin>dhmin，因此，焦距为3.3mm时，监控范围为距离摄像机监控⽅向5⽶以外的⾛廊区域。

焦距为12mm时：⽔平视场⾓：α2=2arctan（5.27mm/2*12mm）=24.8° 垂直视场⾓：β2:=2arctan（3.96mm/2*12mm）=18.7° ①垂直⽅向上，能看到完整⾛廊的最⼩距离（距离摄像机的⽔平距离）为： dvmin'=H/tan（β2/2）=3000mm/tan(18.7°/2)=18220mm≈18⽶；

夜视摄像机中的红外灯红外灯选购鉴别一、正芯和散芯的区分灯芯选用正芯还是散芯决定着红外灯的质量，二者之间的价格也非常悬殊，甚至相差五倍以上，这也是市场上红外灯价格三六九等的一个重要原因。

摄像机对发光光谱在850纳米的灯最敏感，即有红爆的红外管，这个频段的红外灯管也是价格最贵的。

将红外灯的灯板取下，再找一只可调的稳压电源。

在光线较暗的环境下，先将稳压电源的输出电压调至红外灯的额定工作电压，连接红外灯，此时红外灯正常工作，然后逐渐调低电压至灯管熄灭，看灯管的发光程度是否一致，如果在此过程中灯板上所有的灯管发光一样，则说明灯管用的是正芯;如果有的灯稍亮有的灯稍暗，那么灯芯的质量就让人怀疑了。

另外还有一种方法——测量法。

在红外灯正常工作的情况下测量每个灯管的工作电压。

目前市场上的LED红外灯大多数用的是小功率灯管，芯片多为12MIL或者14MIL［1密耳(mil)=0.0254毫米(mm)］,每只灯管正常的工作电压是1.5V左右。

用一数字万用表，量程开关打至2V档，测量每一个灯管的工作电压，若是正芯管，每一个灯管的工作电压的误差值在0.03V以内，若大于这个数值，特别是普遍较大时就说明这批灯管绝非正芯。

这种方法对940纳米的红外灯同样适用。

正芯灯管的优点是工作稳定，新时一样新，老时一样老，工作上三五年以后再看灯板上的灯，他们发光也非常一致。

如果是嫌照度低，适当调整工作电流即可使其恢复青春。

散芯灯管就不一样了，工作半年以后灯板上有的灯亮有的灯暗，一年以内不出故障就是万幸了。

即便是换掉坏管子，不长时间后仍然出故障，因为整体质量太差了。

二、灯芯芯片大小的区分正规的方法是用化学溶剂将胶体溶解后测量灯芯的大小。

但是对于绝大多数人来说，即使你可以溶解胶体也无法测量出准确数据，因为我们没有那么精确的测量工具［1密耳(mil)=0.0254毫米(mm)］。

通常是看工作电流。

一般来说12MIL的灯管最大工作电流不超过60毫安，14MIL的不超过70毫安。

一、常见镜头视角角度
二、监控摄像机镜头使用场所及角度:
1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；如2.8MM 2.5MM
2、视角在60度以上用于5*5米左右场所 3.6MM 4MM
3、视角在50度以上用于8-10米左右场所 6MM
4、视角在40度以上用于10-18米左右场所 8MM
5、视角在30度以上用于20-30米左右场所 12MM 16MM
6、视角在20度以上用于30-50米左右场所 25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
9、针孔镜头：用于隐蔽监控。

镜头越小，监控的面积越大，而图像物体相对较小。

镜头越大，监控的面积越小(窄)，而图像物体相对较大。

可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角。

监控红外灯原理
监控红外灯原理是通过红外感应技术来实现对监控区域的照明。

红外感应技术，简称PIR（Passive Infrared），是一种利用物
体自身发出的红外辐射来检测物体的存在的技术。

监控红外灯内部设有红外感应传感器，该传感器能够检测到监控区域中人体或其他物体所发出的红外辐射。

当有物体进入监控区域时，红外传感器会产生信号，从而触发红外灯的工作。

红外感应技术利用了物体发出的红外辐射与环境的温度差异。

人体或其他物体的温度与周围环境存在差异时，就会发出不同强度的红外辐射。

红外感应传感器能够通过测量红外辐射的强度来判断物体是否存在。

当红外感应传感器检测到物体的红外辐射时，会向控制电路发送信号。

控制电路收到信号后，会驱动红外灯的灯珠进行照明。

这样，无论是在白天还是在夜晚，当有物体进入监控区域时，红外灯都可以提供足够的照明，从而提供更好的监控效果。

除了用于照明外，监控红外灯还可以与监控摄像机配合使用。

当红外灯照亮监控区域时，摄像机可以通过红外灯发出的光线来获取更清晰的监控画面。

这种红外照明方式不会造成明暗对比过大，保证了监控画面的质量和准确性。

总之，监控红外灯通过红外感应技术和照明技术的结合，实现对监控区域的照明，并提供给监控摄像机足够的光线，从而提升监控效果。
