PLC对三台电动机可逆顺序启动控制实验

3台电动机自动顺序启停PLC控制1.引言可编程序控制器，是集计算机技术、自动化技术、通信技术于一体的通用工业控制装置，简称PLC。

它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。

PLC是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。

用户在购到所需的PLC后，只需按说明书的提示，做少量的接线和简易的用户程序编制工作，就可灵活方便地将PLC应用于生产实践。

以PLC为主构成的控制系统具有可靠性高、控制功能强大、性价比高等优点，是目前工业自动化的首选控制装置。

故本设计中采用PLC集中控制的办法，利用PLC 简单可视化的程序，对3台电动机实现顺序起停控制，可以通过手动实现，也可以通过延时实现自动起停控制，延时时间可以在线设置，并通过指示灯显示各电动机的运行状态。

本设计广泛应用在港口、电厂、煤矿、钢铁企业、水泥、粮食以及轻工业的生产线。

既可以运送散状物料，也可以运送成件物品。

还可应用于装船机、卸船机、堆取料机等连续运输移动机械。

通过本设计对所学的PLC知识综合巩固应用，巩固练习运用组态软件及组态设计，提高对PLC控制系统的设计、安装和调试能力。

2. PLC选型世界上PLC产品可按地域分成三大流派：美国、欧洲和日本。

日本的PLC技术是由美国引进的，但日本的主推定位在小型PLC上，在小型机领域中颇具盛名。

三台电机顺序启动逆向停止控制电路图及工作原理
工作过程分析：
一、启动过程：
1 按下启动按钮SB1,KM1线圈得电吸合,通过其常开触点KM1
和KT4延断触点实现自锁,时间继电器KT1得电,开始计时；
2 KT1计时时间到,其延闭触点KT1闭合,KM2线圈德电吸合,
并通过常开触点KM2、KT3延断触点实现自锁；同时,KM2常闭触点分断,断开时间继电器KT1,其延闭触点KT1立即复位,时间继电器KT2得电,开始计时；
3 KT2计时时间到,其延闭触点KT2闭合,KM3线圈得电吸合,
并通过常开触点KM3、KA常闭触点实现自锁；同时,KM3
常闭触点分断,断开时间继电器KT2,其延闭触点KT2立即复位；
4 启动过程完毕.
二、停止过程：
1 停止过程：KM1、KM2、KM3启动完成,其常开触点KM1、
KM2、KM3闭合,此时按下停止按钮SB2,中间继电器KA得电吸合,常开触点闭合,KA的常闭触点分断,解除KM3自锁,KM3线圈失电分断;同时KM3常闭触点复位,中间继电器KA通过KM1常开触点闭合、KA常开触点闭合实现自锁; 时间继电器KT3得电开始计时；
2 KT3计时时间到,其延断触点KT3分断,解除KM2自锁,
KM2线圈失电分断；同时KT3其延闭触点闭合启动KT4, 时间继电器KT4得电开始计时;
3 KT3计时时间到, 其延断触点KT4分断,解除KM1自锁,
KM1线圈失电分断;
4 KM1常开触点分断,解除中间继电器KA自锁, 线圈失电
分断; 同时断开时间继电器KT3, 其延闭触点KT3、延断触点KT3立即复位；其延闭触点KT3复位断开时间继电器KT4,延断触点KT4立即复位.
5 停止过程完毕.
三、SB3为紧急停止按钮.。

PLC控制三台电机的顺序启动一、前言PLC是现代工业自动化控制系统的主要设备之一，它已经在许多领域得到了广泛地应用。

其中，PLC控制电机的顺序启动是常见的应用之一。

本文将介绍如何通过PLC控制三台电机的顺序启动，实现自动化生产。

1. PLC控制器PLC控制器可以看作是自动化控制系统的“大脑”，用于控制和监测工业自动化过程。

PLC控制器通常具有输入、输出、CPU和存储器等功能模块。

PLC控制器的输入部分用于接收传感器或其他外部设备的信号，输出部分控制操作接触器和其他执行器的开关状态。

CPU和存储器用于处理和存储控制程序和数据。

2. 电机控制电路电机控制电路用于控制电机的启停、方向、速度等。

在三台电机的顺序启动中，我们需要将它们分组。

本文将三台电机分为A、B、C组，按顺序启动，其中A组最先启动，C组最后启动。

3. 顺序控制程序顺序控制程序是PLC控制器上的程序，用于控制电机的顺序启动。

程序通常是用一种类似程序语言的语言编写的，有许多不同的编程语言可用于编写。

4. 系统示意图三台电机顺序启动的系统示意图如下所示：电源 ------------------------------------ PLC控制器----------------------------------- 电机控制电路A组电机--------B组电机--------C组电机三、运行原理三台电机启动的顺序依次为A组电机、B组电机和C组电机。

PLC控制器按照程序指令控制电机的启动。

当PLC控制器接收到开始信号时，它将控制A组电机启动。

一旦A组电机启动，PLC控制器将控制B组电机启动。

当B组电机启动时，PLC控制器将控制C组电机启动。

当C组电机启动时，整个系统就完成了顺序启动的过程。

四、总结。

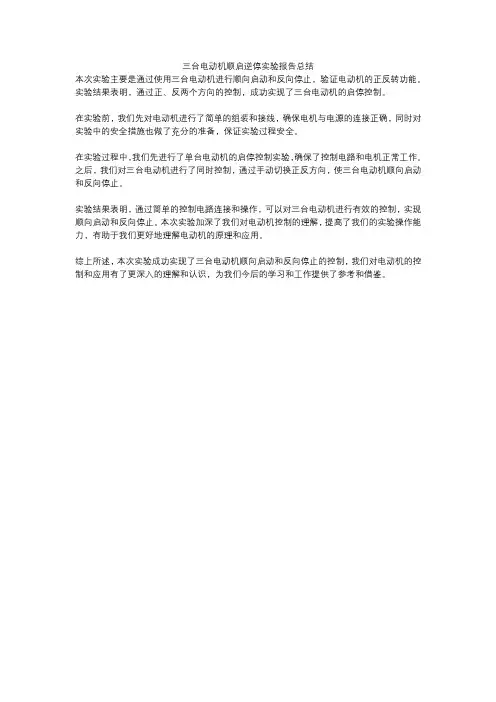

三台电动机顺启逆停实验报告总结
本次实验主要是通过使用三台电动机进行顺向启动和反向停止，验证电动机的正反转功能。

实验结果表明，通过正、反两个方向的控制，成功实现了三台电动机的启停控制。

在实验前，我们先对电动机进行了简单的组装和接线，确保电机与电源的连接正确，同时对实验中的安全措施也做了充分的准备，保证实验过程安全。

在实验过程中，我们先进行了单台电动机的启停控制实验，确保了控制电路和电机正常工作。

之后，我们对三台电动机进行了同时控制，通过手动切换正反方向，使三台电动机顺向启动和反向停止。

实验结果表明，通过简单的控制电路连接和操作，可以对三台电动机进行有效的控制，实现顺向启动和反向停止。

本次实验加深了我们对电动机控制的理解，提高了我们的实验操作能力，有助于我们更好地理解电动机的原理和应用。

综上所述，本次实验成功实现了三台电动机顺向启动和反向停止的控制，我们对电动机的控制和应用有了更深入的理解和认识，为我们今后的学习和工作提供了参考和借鉴。

三台电动机顺序启动逆序停止控制GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-原理说明主控指令MC：串联公共接点的连接指令（串联公共接点后另起新母线），主控电路块的起点，用于利用公共逻辑条件控制多个线圈。

梯形图与目标元件如图N的取值范围：N0-N7主控复位指令MCR：MC指令的复位指令，主控电路块的终点。

梯形图与目标元件如图7-2所3.MC、MCR的注意事项：（1）输入X0接通时，执行MC与MCR之间的指令。

（2）MC指令后，母线（LD、LDI）移至MC触点之后。

MC、MCR指令必须成对使用。

（3）使用不同的Y、M组件号，可多次使用MC指令。

但是若使用同一软件号，将同OUT一样，会出现双线圈输出。

（4）在MC指令内再使用MC指令时，嵌套数N的编号顺次增大。

返回时用MCR指令，嵌套数N的编号顺次减小，从大的嵌套级开始解除。

将图中的梯形图采用MC/MCR编程。

程序说明：左母线在A处，通过主控指令将左母线临时移到B处，形成第一个主控电路块（嵌套层数为N0）；再通过主控指令将临时左母线由B处移到C处，形成第二个主控电路块（嵌套层数为N1）；如此类推，形成了第三、第四主控电路块（嵌套层数分别为N2、N3）。

将上图中的梯形图采用MC/MCR编程。

主电路列PLC的I/O分配表：接线图梯形图指令表编程0 LD X0 1 OR Y0 2 LD X5 3 OR Y14 ANB5 AND X6 6 MC N0 M07 LD M80008 OUT Y09 LD X1 10 OR Y1 11 LD X4输入程序并调试。

江苏农林职业技术学院PLC实习报告姓名(学号）***＊＊班级**＊＊专业××××××题目基于PLC的三台电动机顺序启停控制设计2010 年11月一：设计目的1。

掌握顺序控制指令的使用及编程.2.掌握电动机顺序启停控制系统的接线、调试、操作.二、实训器材1。

可编程控制器1台（s7-200型)；2。

实训控制台1个；3.电工常用工具1套；4.计算机1台（已安装编程软件）；5.连接导线若干。

三、实训内容1.控制要求①启动时：M1启动3秒后,M2启动；M2启动5秒后,M3启动。

②关闭时：M3先停止,5秒后M2停止运转；M2停止3秒后M1停止。

③当遇到故障时必须有急停按钮。

④电路中必须有过载保护。

电动机主电路图2．I／O分配根据系统控制要求，确定PLC的I/O(输入输出口）。

I0.0 启动按钮；I0.1 停止按钮；I0。

2 急停;I0。

3 FR1 3．系统接线根据系统控制要求和I/O点分配,画出电动机的系统接线图。

4.程序设计根据控制要求,设计状态转移图和梯形图程序。

5。

系统调试（1）输入程序通过计算机梯形图正确输入PLC中。

(2)静态调试按PLC的I/O接线图正确连接好输入设备，进行PLC的模拟静态调试，观察PLC的输出指示灯是否按要求指示，否则，检查并修改程序，直至指示正确。

（3）动态调试按PLC的I/O接线图正确连接好输出设备，进行系统的空载调试，观察能否按控制要求实现电动机顺序启动、逆序停止。

否则，检查电路或修改程序,直至符合控制要求.四、实训总结1、运行并调试程序，观察运行结果是否符合要求，并画出其对应的梯形图。

2、体会状态编程的原则、方法和技巧。

总结：在本次设计的过程中，我发现很多的问题，有关于可编程控制器方面的，也有关于人与人之间相互帮助方面的。

虽然以前还做过这样的设计但这次设计真的让我长进了很多,可编程控制器课程设计重点就在于梯形图的设计，需要有很巧妙的设计方法，虽然以前也设计过类似的梯形图，但我觉的设计出一个好的梯形图并不是一件简单的事;有好多的东西，只有我们去试着做了，才能真正的掌握，只学习理论有些东西是很难理解的，更谈不上掌握。

PLC控制三台电机的顺序起动机电工程系：指导老师：用三菱FX2N48PLC控制三台电机逐一起动逐一停止。

本文给了详细的设计过程，I/O地址分配，和相关的梯形图，控制程序和控制过程的说明。

[关键词]：PLC逐一启动逐一停止保护梯形图指令表。

一：引言：（1）PLC的发展史：PLC—可编程序控制器，发展至今，除传统的硬PLC外，还有融入控制组态软件之中的软PLC(Softplc)。

它们正在扩展着PLC在工控、工业自动化领域中所占有的市场份额。

由于习惯与技术积累PLC的传统用户，不可能一时放弃原有的投资，在技术改造过程中，在原有的投资基础上，增加性能更好的设备，以提高生产效率和扩大再生产。

PLC传统的应用是在离散过程控制领域，即制造业。

目前PLC已被广泛地应用于连续过程控制领域（2）PLC的优点: 1．实现成本低由于可以直接利用已有的配电网络作为传输线路，所以不用进行额外布线，从而大大减少了网络的投资，降低了成本。

2．范围广电力线是覆盖范围最广的网络，它的规模是其他任何网络无法比拟的。

PLC 可以轻松地渗透到每个家庭，为互联网的发展创造极大的空间。

3．高速率PLC能够提供高速的传输。

目前，其传输速率为14Mbps。

远远高于拨号上网和ISDN，比ADSL更快！足以支持现有网络上的各种应用。

更高速率的PLC产品正在研制之中。

4．永远在线PLC属于"即插即用"，不用烦琐的拨号过程，接入电源就等于接入网络！5．便捷不管在家里的哪个角落，只要连接到房间内的任何电源插座上，就可立即拥有PLC带来的高速网络享受！（3）PLC主要应用在哪些方面: 1.开关量逻辑控制取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线。

如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。

2.工业过程控制在工业生产过程当中，存在一些如温度、压力、流量、液位和速度等连续变化的量（即模拟量），PLC采用相应的A/D和D/A转换模块及各种各样的控制算法程序来处理模拟量，完成闭环控制。
