三台电机顺序启动逆向停止控制电路图及工作原理文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）三台电机顺序启动逆向停止控制电路图及工作原理工作过程分析：一、启动过程：1）按下启动按钮SB1，KM1线圈得电吸合，通过其常开触点KM1和KT4延断触点实现自锁，时间继电器KT1得电，开始计时；2） KT1计时时间到，其延闭触点KT1闭合，KM2线圈德电吸合，并通过常开触点KM2、KT3延断触点实现自锁；同时，KM2常闭触点分断，断开时间继电器KT1，其延闭触点KT1立即复位，时间继电器KT2得电，开始计时；3） KT2计时时间到，其延闭触点KT2闭合，KM3线圈得电吸合，并通过常开触点KM3、KA常闭触点实现自锁；同时，KM3常闭触点分断，断开时间继电器KT2，其延闭触点KT2立即复位；4）启动过程完毕。
二、停止过程：1）停止过程：KM1、KM2、KM3启动完成，其常开触点KM1、KM2、KM3闭合，此时按下停止按钮SB2，中间继电器KA得电吸合，常开触点闭合，KA 的常闭触点分断，解除KM3自锁，KM3线圈失电分断;同时KM3常闭触点复位，中间继电器KA通过KM1常开触点闭合、KA常开触点闭合实现自锁; 时间继电器KT3得电开始计时；2） KT3计时时间到，其延断触点KT3分断，解除KM2自锁，KM2线圈失电分断；同时KT3其延闭触点闭合启动KT4，时间继电器KT4得电开始计时;3） KT3计时时间到, 其延断触点KT4分断，解除KM1自锁，KM1线圈失电分断;4） KM1常开触点分断，解除中间继电器KA自锁, 线圈失电分断; 同时断开时间继电器KT3, 其延闭触点KT3、延断触点KT3立即复位；其延闭触点KT3复位断开时间继电器KT4，延断触点KT4立即复位。
5）停止过程完毕。
三、SB3为紧急停止按钮。

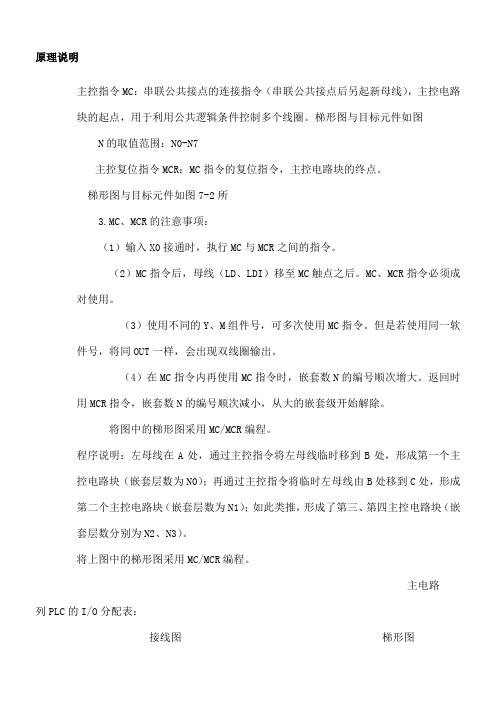

原理说明
主控指令MC：串联公共接点的连接指令（串联公共接点后另起新母线），主控电路块的起点，用于利用公共逻辑条件控制多个线圈。
梯形图与目标元件如图N的取值范围：N0-N7
主控复位指令MCR：MC指令的复位指令，主控电路块的终点。
梯形图与目标元件如图7-2所
3.MC、MCR的注意事项：
（1）输入X0接通时，执行MC与MCR之间的指令。
（2）MC指令后，母线（LD、LDI）移至MC触点之后。
MC、MCR指令必须成对使用。
（3）使用不同的Y、M组件号，可多次使用MC指令。
但是若使用同一软件号，将同OUT一样，会出现双线圈输出。
（4）在MC指令内再使用MC指令时，嵌套数N的编号顺次增大。
返回时用MCR指令，嵌套数N的编号顺次减小，从大的嵌套级开始解除。
将图中的梯形图采用MC/MCR编程。
程序说明：左母线在A处，通过主控指令将左母线临时移到B处，形成第一个主控电路块（嵌套层数为N0）；再通过主控指令将临时左母线由B处移到C处，形成第二个主控电路块（嵌套层数为N1）；如此类推，形成了第三、第四主控电路块（嵌套层数分别为N2、N3）。
将上图中的梯形图采用MC/MCR编程。
主电路
列PLC的I/O分配表：
接线图梯形图
指令表编程
0 LD X0 1 OR Y0 2 LD X5 3 OR Y1
4 ANB
5 AND X
6 6 MC N0 M0
7 LD M8000
8 OUT Y0
9 LD X1 10 OR Y1 11 LD X4 输入程序并调试。
3台电动机顺序启动控制程序设计一、任务导入某设备有3台电动机，控制要求如下：按下启动按钮，第一台电动机M1起动，运行5s后，第二台电动机M2起动，M2运行10s后，第三台电动机M3起动；按下停止按钮，3台电动机全部停止。
二、分配I/O地址通过分析控制要求可知，该控制系统有3个输入：启动按钮SB1、停止按钮SB2，3台电动机的过载保护FR1、FR2和FR3串联。
输出有3个：第一台电动机KM1、第二台电动机KM2和第三台电动机KM3。
系统的I/O端口的地址分配如下。
输入信号：启动按钮SB1——X0；停止按钮SB2——X1；过载保护FR1、FR2和FR3——X2；输出信号：接触器线圈KM——Y0。
接线图如图1所示。
图1 3台电动机顺序启动控制接线图三、程序设计图2 3台电动机顺序启动控制程序该系统是典型的顺序启动控制，控制程序如图2所示。
按下启动按钮X0，第一台电动机Y0启动，同时定时器T0的线圈为ON，开始定时。
定时器T0的线圈接通5S后，延时时间到，其常开触点闭合，第二台电动机Y1启动；定时器T1的线圈接通10S后，延时时间到，其常开触点闭合，第三台电动机Y2启动。
停止时，按下停止按钮X1，所有的线圈都失电，3台电动机全部停止。
四、调试运行（1）按照如图1所示将电路连接正确，连接时注意3个热继电器的常闭触点要串联在一起，然后接入PLC的输入端子X2上。
（2）将如图2所示的程序用GX软件编程并下载到PLC中。
（3）根据图1所示，按下启动按钮X0，首先看到第一台电动机启动，接着第二台电动机启动，再接着是第三台电动机启动，按下停止按钮，3台电动机停止。
启动GX软件的监视功能，注意观察两个定时器当前值的变化和电动机线圈的通电情况，对照控制要求，验证该程序能否达到控制要求。
三台电机顺序启动,顺序停止的控制原理三台电机顺序启动、顺序停止的控制原理是一种常见的电机控制方式。
这种方法可以有效地控制多台电机的启动和停止顺序，以避免电网负荷突增和电机启动时电压冲击等问题。
该控制方式通常由一个控制器或PLC（可编程逻辑控制器）来实现，同时需要使用适当的传感器和执行器。
顺序启动控制原理：1.控制信号获取：控制器通过接收外部的控制信号或者根据预设参数来决定启动顺序。
这些控制信号可以是手动操作、自动控制或者网络远程控制等方式得到。
2.启动顺序设定：控制器根据接收到的信号或参数设定电机的启动顺序。
一般情况下，电机的启动顺序是依次启动，先启动一台电机后，再启动下一台。
留有适当的时间间隔，以避免过大的冲击电流和电压波动。
3.启动信号发送：控制器根据启动顺序的设定，通过相应的输出口，发送电机启动信号。
这些启动信号一般是通过继电器、接触器或者固态继电器等来实现的。
4.电机启动：接收到启动信号的电机得到电源供电，启动它们的转子。
电机启动后，其负载会逐渐增加，电流也会逐渐增大。
这时需要考虑电源的容量和线路的承载能力，以避免电源过载或线路短路等安全问题。
5.电机启动间隔：在启动下一台电机之前，通常需要等待上一台电机达到满负载或指定转速。
这个间隔时间可以根据电机负载情况、电源供应能力和系统要求来进行灵活调整。
6.启动顺序结束：当所有电机都按照设定的启动顺序逐个启动后，顺序启动控制原理就完成了。
此时可以进行下一步操作或者由控制器进入其他工作状态。
顺序停止控制原理：1.控制信号获取：通过外部信号或者控制参数，控制器判断电机的停止顺序，并开始执行停止控制。
2.停止顺序设定：控制器根据接收到的信号或参数，设定电机的停止顺序。
一般情况下，电机的停止顺序与启动顺序相反，即先停止一台电机后，再停止下一台电机。
3.停止信号发送：控制器根据停止顺序的设定，通过相应的输出口，发送电机停止信号。
这些停止信号一般也是通过继电器、接触器或者固态继电器等来实现的。
三台电机顺序启动逆向停止控制电路图及工作原理文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）三台电机顺序启动逆向停止控制电路图及工作原理工作过程分析：一、启动过程：1）按下启动按钮SB1，KM1线圈得电吸合，通过其常开触点KM1和KT4延断触点实现自锁，时间继电器KT1得电，开始计时；2） KT1计时时间到，其延闭触点KT1闭合，KM2线圈德电吸合，并通过常开触点KM2、KT3延断触点实现自锁；同时，KM2常闭触点分断，断开时间继电器KT1，其延闭触点KT1立即复位，时间继电器KT2得电，开始计时；3） KT2计时时间到，其延闭触点KT2闭合，KM3线圈得电吸合，并通过常开触点KM3、KA常闭触点实现自锁；同时，KM3常闭触点分断，断开时间继电器KT2，其延闭触点KT2立即复位；4）启动过程完毕。
二、停止过程：1）停止过程：KM1、KM2、KM3启动完成，其常开触点KM1、KM2、KM3闭合，此时按下停止按钮SB2，中间继电器KA得电吸合，常开触点闭合，KA 的常闭触点分断，解除KM3自锁，KM3线圈失电分断;同时KM3常闭触点复位，中间继电器KA通过KM1常开触点闭合、KA常开触点闭合实现自锁; 时间继电器KT3得电开始计时；2） KT3计时时间到，其延断触点KT3分断，解除KM2自锁，KM2线圈失电分断；同时KT3其延闭触点闭合启动KT4，时间继电器KT4得电开始计时;3） KT3计时时间到, 其延断触点KT4分断，解除KM1自锁，KM1线圈失电分断;4） KM1常开触点分断，解除中间继电器KA自锁, 线圈失电分断; 同时断开时间继电器KT3, 其延闭触点KT3、延断触点KT3立即复位；其延闭触点KT3复位断开时间继电器KT4，延断触点KT4立即复位。
5）停止过程完毕。
三、SB3为紧急停止按钮。
三台电动机顺序启动逆序停止控制GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-原理说明主控指令MC：串联公共接点的连接指令（串联公共接点后另起新母线），主控电路块的起点，用于利用公共逻辑条件控制多个线圈。
梯形图与目标元件如图N的取值范围：N0-N7主控复位指令MCR：MC指令的复位指令，主控电路块的终点。
梯形图与目标元件如图7-2所3.MC、MCR的注意事项：（1）输入X0接通时，执行MC与MCR之间的指令。
（2）MC指令后，母线（LD、LDI）移至MC触点之后。
MC、MCR指令必须成对使用。
（3）使用不同的Y、M组件号，可多次使用MC指令。
但是若使用同一软件号，将同OUT一样，会出现双线圈输出。
（4）在MC指令内再使用MC指令时，嵌套数N的编号顺次增大。
返回时用MCR指令，嵌套数N的编号顺次减小，从大的嵌套级开始解除。
将图中的梯形图采用MC/MCR编程。
程序说明：左母线在A处，通过主控指令将左母线临时移到B处，形成第一个主控电路块（嵌套层数为N0）；再通过主控指令将临时左母线由B处移到C处，形成第二个主控电路块（嵌套层数为N1）；如此类推，形成了第三、第四主控电路块（嵌套层数分别为N2、N3）。
将上图中的梯形图采用MC/MCR编程。
主电路列PLC的I/O分配表：接线图梯形图指令表编程0 LD X0 1 OR Y0 2 LD X5 3 OR Y14 ANB5 AND X6 6 MC N0 M07 LD M80008 OUT Y09 LD X1 10 OR Y1 11 LD X4输入程序并调试。
建工
1 / 1 三台电机顺序启动逆向停止控制电路图及工作原理 工作过程分析：
一、启动过程：
） 按下启动按钮，线圈得电吸合，通过其常开触点
和延断触点实现自锁，时间继电器得电，开始计时。
） 计时时间到，其延闭触点闭合，线圈德电吸合，
并通过常开触点、延断触点实现自锁。
同时，常闭触点分断，断开时间继电器，其延闭触点立即复位，时间继电器得电，开始计时。
） 计时时间到，其延闭触点闭合，线圈得电吸合，
并通过常开触点、常闭触点实现自锁。
同时，
常闭触点分断，断开时间继电器，其延闭触点立即复位。
） 启动过程完毕。
二、 停止过程：
） 停止过程：、、启动完成，其常开触点、
、闭合，此时按下停止按钮，中间继电器得电吸合，常开触点闭合，的常闭触点分断，解除自锁，线圈失电分断;同时常闭触点复位，中间继电器通过常开触点闭合、常开触点闭合实现自锁; 时间继电器得电开始计时。
） 计时时间到，其延断触点分断，解除自锁，
线圈失电分断。
同时其延闭触点闭合启动， 时间继电器得电开始计时;
） 计时时间到, 其延断触点分断，解除自锁，
线圈失电分断;
） 常开触点分断，解除中间继电器自锁, 线圈失电
分断; 同时断开时间继电器, 其延闭触点、延断触点立即复位。
其延闭触点复位断开时间继电器，延断触点立即复位。
） 停止过程完毕。
三、为紧急停止按钮。

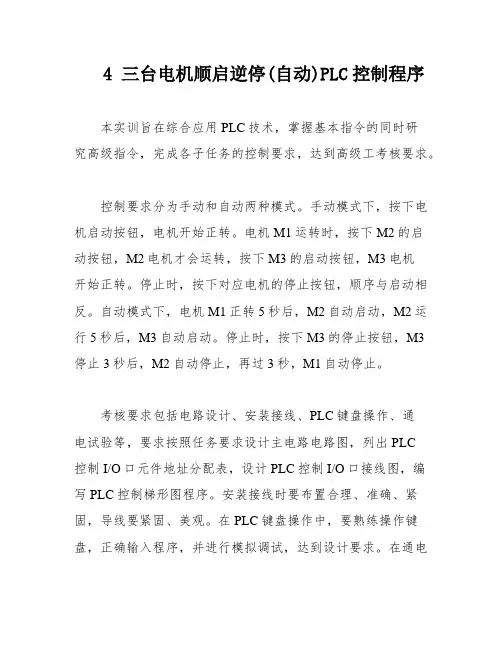

三台电动机顺序启停PLC控制编程摘要：电工技能鉴定分为五级考核，职业院校高职学生的应届生考核三级（高级工），电工鉴定分为理论考试和技能考试。
其中技能考试主要考核对继电接触器控制系统、PLC控制系统、电子电路、变频器控制等的安装、调试、故障排除为主，其中PLC控制系统安装与调试题目中三台电动机的顺序启停PLC控制为高频题目。
关键词：电工鉴定；技能考核；电机顺序启停；PLC控制；编程本文将以西门子S7-200PLC机为例讲解三台电动机的顺序启停PLC控制的编程方法。
控制要求如下：某一生产线的末端有一台三级皮带传送机，分别由M1、M2、M3三台电动机拖动，启动时要求10s的时间间隔，并按M1、M2、M3的顺序启动；停止时按15s的时间间隔，并按M3、M2、M1的顺序停止，皮带传送机的启动和停止分别由启动按钮和停止按钮来控制，三级皮带传送机如下图所示。
要求：1.工作方式设置：手动时要求按下手动启动按钮，做一次上述过程，自动时按下自动启动按钮，能够重复循环上述过程。
2.有必要的电气保护和互锁。
PLC设计步骤如下：一、输入/输出分析：该控制要求中有3个被控设备MM1、KM2、KM3，分别用于控制电动机M1、M2和M3，也就是输出设备；而输入设备有三个，分别是手动启动按钮SB1、手动停止按钮SB2、自动启动按钮SB3三个。
二、I/O地址分配三、PLC外部接线图1.主电路：主电路组成：三相电分别通过熔断器FU1之后分三路又分别经过主控交流接触器KM1、KM2和KM3的主触点并分别经过热继电器FR1、FR2、FR3的热元件来分别控制传送机使用的三台电动机M1、M2和M3，其中KM1、KM2、KM3的主触点分别用于控制三台电动机的通电与断电；三支熔断器FU1用作主电路的短路保护，热继电器FR1、FR2、FR3分别用作三台电动机M1、M2、M3的过载保护。
同时其中的一相和零线给S7-200PLC主机供电，FU2用作控制电路的短路保护。
电工培训教案——三台电机顺序起动逆序停止控制线路教学目标：1.理解三台电机顺序起动逆序停止的基本原理和控制线路；2.能够设计和搭建三台电机顺序起动逆序停止的控制线路；3.能够根据不同的实际情况进行控制线路的调整和优化。
教学重点：1.三台电机顺序起动的控制原理；2.三台电机逆序停止的控制原理；3.控制线路的设计和搭建。
教学难点：1.控制线路的设计和搭建；2.根据不同的实际情况进行控制线路的调整和优化。
教学内容：一、三台电机顺序起动的控制原理1.顺序起动是指将多台电动机按照一定的顺序依次启动。
2.控制线路主要由电动机主接触器、辅助接触器、时间继电器、启动按钮和停止按钮等组成。
通过合理的接线和控制逻辑，实现电机的顺序起动。
二、三台电机逆序停止的控制原理1.逆序停止是指将多台电动机按照一定的逆序依次停止。
2.控制线路主要由电动机主接触器、辅助接触器、时间继电器、启动按钮和停止按钮等组成。
通过合理的接线和控制逻辑，实现电机的逆序停止。
三、控制线路的设计和搭建1.根据实际需要确定所需的电动机数量和顺序起动、逆序停止的顺序。
2.根据电动机的额定电压、额定功率和控制线路的电压和容量要求，选择合适的接触器、继电器和按钮。
3.根据三台电机的顺序起动和逆序停止的控制逻辑，设计和搭建控制线路。
4.在搭建过程中，要注意电路的接线正确、可靠，排除可能的故障因素。
四、控制线路的调整和优化1.根据实际使用过程中的反馈和需求，对控制线路进行调整和优化。
如根据启动电流、停止时间等参数进行合理的设置。
2.结合电机的实际工作状态和负载条件，对控制线路进行优化。
如增加过载保护、故障诊断等功能。
教学过程：一、引入问题1.请同学们思考一下，如果我们有三台电机，需要按照一定顺序依次启动和停止，应该如何设计控制线路呢？二、讲解顺序起动的控制原理和控制线路1.讲解顺序起动的基本原理和控制线路的组成；2.示范如何根据实际情况设计和搭建顺序起动的控制线路；3.学生跟随老师一起进行实操，搭建顺序起动的控制线路。
