多路温度巡检仪操作指引

温湿度巡检仪多路温度巡检仪安全操作规定为了保障工作安全，保证设备正常运行，根据温湿度巡检仪多路温度巡检仪的使用要求，特制定以下操作规定：一、基本操作1.1 巡检前操作在使用温湿度巡检仪多路温度巡检仪前，应进行准备工作：1.检查设备状态，确保与电网连接良好；2.检查设备外壳、接线端子等电气部件是否完好；3.确认设备仪表是否清洁，如有积尘应清理干净；4.检查设备是否处于空载状态，如有负荷应先拆除。

1.2 巡检中操作在使用温湿度巡检仪多路温度巡检仪时，应注意以下操作：1.正确接线，确保电气连接正常，防止短路或开路；2.设备通电前预热10分钟以上；3.按照使用说明书正确设置设备参数；4.仪表测量前应进行零点校准。

1.3 巡检后操作在使用完毕后应注意以下操作：1.先将通电线拔掉，再进行其它拆卸、维护等工作；2.将使用说明书、记录表、证书存放在指定位置；3.定期检查设备状态，如有变化及时处理；4.严防潮湿、高温及其他有害环境对设备的影响。

二、安全操作2.1 设备运行安全1.设备严禁超负荷运行和空载，必须正常负荷工作；2.设备启动后，应立即观察设备运转状态，如出现异常状况应关机处理；3.注意观察仪表运行情况，如出现异常状况应立即关机处理； 4.定期进行维护保养，确保设备正常运行。

2.2 设备维护安全1.拆卸设备前应切断电源；2.金属部件表面切勿使用铜丝、钢针等锐利工具擦拭； 3.电器部分如需拆卸，请由专业维修人员操作； 4.更换元器件，应选用原厂配件，以确保设备稳定性和传感器精度；2.3 场地安全1.完善现场设备标识，警示安全区域；2.场地整洁、干燥，不堆放易燃物品； 3.操作人员应穿戴好安全防护装备，如手套、护目镜等。

三、应急措施1.停电后应立即切断电源；2.发现异常事项时，应立即关机处理；3.突发情况下，行动迅速，避开危险区域。

温湿度巡检仪多路温度巡检仪是一种非常重要的设备，在使用过程中必须注意操作规定，确保设备及场地安全。

文件制修订记录1.0目的为了保证温度巡检仪的安全性，必须对温度巡检仪进行正确的操作和维护，延长温度巡检仪的使用寿命，确保产品质量，特编制本设备操作规程。

2.0范围本操作规程适用于温度巡检仪的安全及正确操作方法。

3.0使用方法3.1 设备使用人员在使用设备之前，要详细阅读本操作规程。

设备使用之前要对温度巡检仪进行卫生清理，保证无油、无污。

3.2面板介绍左边的两个数码管显示温度信号的输入通道（与后而板相上的热电偶接线柱的数字对应），右边四个数码管显示该通道的温度值。

指示灯：巡检灯亮指示当前处于巡检测试状态；定点灯亮指示当前处于定点测试状态；打印灯亮指示将定时打印测得的数据。

按键设定：设定所需巡检的通道、通讯的波特率和定时打印的时间间隔。

确认：进入设定状态后，按该键保存返出；通讯：进入通讯状态：进入通讯状态后按该键退出，打印：打印当前测试值并开启定时打印。

仪器的后而板由热电偶输入端、RS-232-C串行口、打印口、电源插座、保险管座等组成。

热电偶输入1到8路，上面接正极下面接负极。

3.3操作（1）由于本仪器配备多路热电偶，因此，用户在使用时，尽可以把有可能需要测温的点都接上热电偶。

这杼，在测温过程中，用户若想调整测温点，就不需要去挪动热电偶，而只须通过调整巡检或定点通道即可。

（2）重复2、3步操作，将各通道设好。

此时若按巡检键则将所有通道都设为开，并保存退出。

不能把所有通道都关掉，若把所有通道都关掉将会提示“Err2”并继续处于设定状态重新设定。

（3）保存退出，也可按设定键继续设定波特率。

若只要观察某一通道的温度变化，则可在巡检到该通道时按定点键定点测量该通道。

这时可按“∧”键选择通道，通道0为环境温度。

4.0注意事项仪器使用完毕后，应将所有开关关闭。

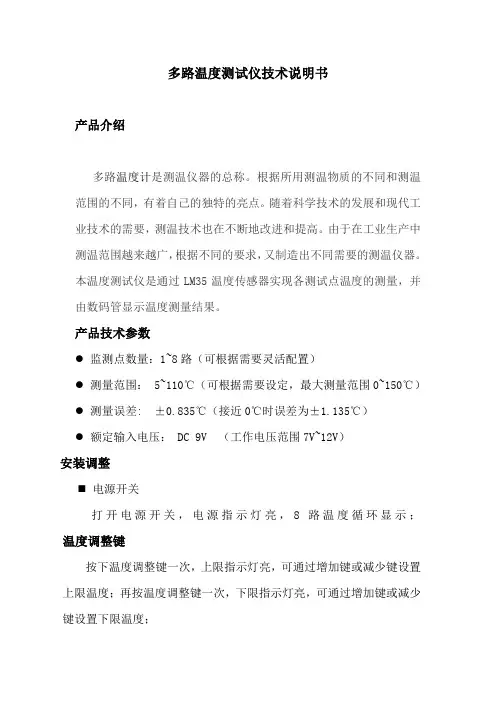

多路温度测试仪技术说明书
产品介绍
多路温度计是测温仪器的总称。

根据所用测温物质的不同和测温范围的不同，有着自己的独特的亮点。

随着科学技术的发展和现代工业技术的需要，测温技术也在不断地改进和提高。

由于在工业生产中测温范围越来越广，根据不同的要求，又制造出不同需要的测温仪器。

本温度测试仪是通过LM35温度传感器实现各测试点温度的测量，并由数码管显示温度测量结果。

产品技术参数
●监测点数量：1~8路（可根据需要灵活配置）
●测量范围： 5~110℃（可根据需要设定，最大测量范围0~150℃）
●测量误差: ±0.835℃（接近0℃时误差为±1.135℃）
●额定输入电压： DC 9V （工作电压范围7V~12V）
安装调整
⏹电源开关
打开电源开关，电源指示灯亮，8路温度循环显示；温度调整键
按下温度调整键一次，上限指示灯亮，可通过增加键或减少键设置上限温度；再按温度调整键一次，下限指示灯亮，可通过增加键或减少键设置下限温度；
显示路数控制键
按下一次，显示模式在循环显示和分路显示间切换一次，如果是循环显示，会分别显示每一路的温度；如果是分路显示，则按增加键，显示路号增加，按减少键，显示路号减小。

增加/减少键
与其他按键配合完成相应数据的增加/减小。

工作原理。

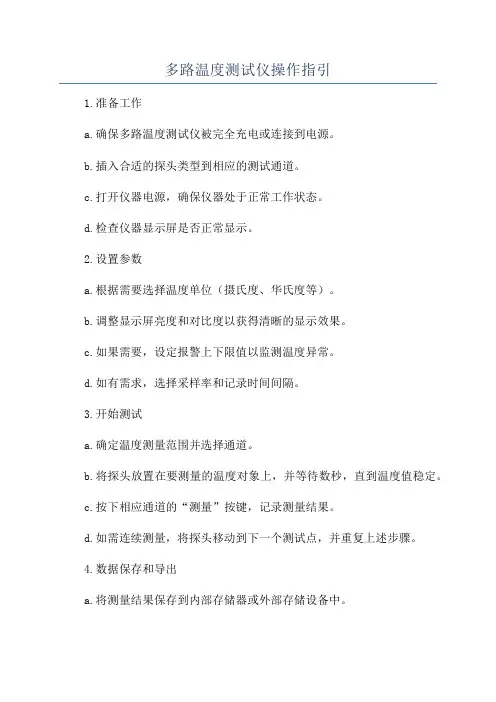

多路温度测试仪操作指引1.准备工作a.确保多路温度测试仪被完全充电或连接到电源。

b.插入合适的探头类型到相应的测试通道。

c.打开仪器电源，确保仪器处于正常工作状态。

d.检查仪器显示屏是否正常显示。

2.设置参数a.根据需要选择温度单位（摄氏度、华氏度等）。

b.调整显示屏亮度和对比度以获得清晰的显示效果。

c.如果需要，设定报警上下限值以监测温度异常。

d.如有需求，选择采样率和记录时间间隔。

3.开始测试a.确定温度测量范围并选择通道。

b.将探头放置在要测量的温度对象上，并等待数秒，直到温度值稳定。

c.按下相应通道的“测量”按键，记录测量结果。

d.如需连续测量，将探头移动到下一个测试点，并重复上述步骤。

4.数据保存和导出a.将测量结果保存到内部存储器或外部存储设备中。

b.如果需要导出数据，连接多路温度测试仪到计算机，将数据传输到计算机。

c.使用相应的软件或工具来处理和分析数据。

5.报告生成a.如果需要，使用数据处理软件生成测量报告。

b.选择合适的报告模板并填入相关数据。

c.添加必要的图表、图像和说明以增强报告的可读性和理解性。

d. 导出报告为常见的文件格式（如PDF、Word文档等）。

6.仪器校准和维护a.定期校准多路温度测试仪以确保测量准确性。

b.清洁仪器外表面和探头以保持仪器的清洁状态。

c.遵循使用说明书中的指导进行维护和保养工作。

d.如有需要，及时更换电池或维修仪器。

7.安全注意事项a.在使用多路温度测试仪时，遵循所有相关的安全操作规程。

b.避免暴露于高温、高湿度和高压等环境。

c.谨慎操作探头，避免探头受损或浸入液体中。

d.学习并理解急救措施，以应对可能发生的意外情况。

以上是关于多路温度测试仪的详细操作指引，希望能够帮助使用者正确使用仪器，提高工作效率和准确性。

在任何操作中，请仔细阅读和遵循仪器的使用说明书，并根据具体需求进行相应的操作。

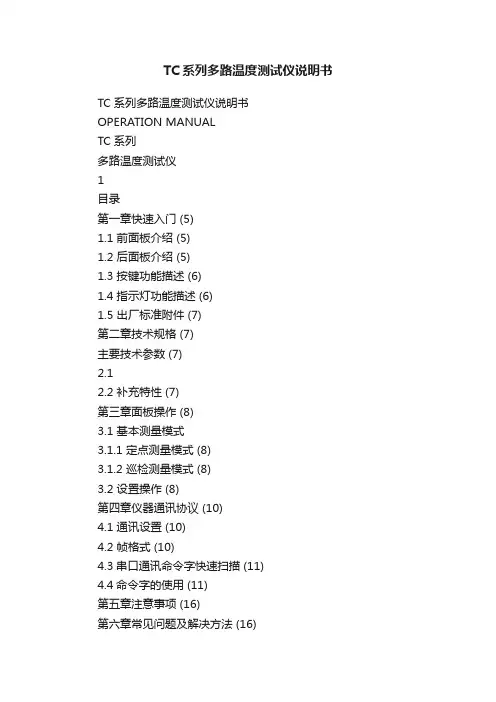

TC系列多路温度测试仪说明书TC系列多路温度测试仪说明书OPERATION MANUALTC系列多路温度测试仪1目录第一章快速入门 (5)1.1 前面板介绍 (5)1.2 后面板介绍 (5)1.3 按键功能描述 (6)1.4 指示灯功能描述 (6)1.5 出厂标准附件 (7)第二章技术规格 (7)主要技术参数 (7)2.12.2 补充特性 (7)第三章面板操作 (8)3.1 基本测量模式3.1.1 定点测量模式 (8)3.1.2 巡检测量模式 (8)3.2 设置操作 (8)第四章仪器通讯协议 (10)4.1 通讯设置 (10)4.2 帧格式 (10)4.3串口通讯命令字快速扫描 (11)4.4命令字的使用 (11)第五章注意事项 (16)第六章常见问题及解决方法 (16)6.1 仪器开机不能正常显示 (16)6.2 温度测量结果不对及出错 (17)2安全请勿自行在仪器上安装替代零件，或执行任何未经授权的修改。

请将仪器送回给威博科技有限公司的维修部门进行维修，以确保其安全特性。

请在购买和使用仪器前仔细参考本手册，以避免产生经济纠纷或仪器损坏。

仪器内部无操作人员可维修的部件。

若需维修服务，请联络受过训练的维修人员。

品质保证TC系列多路温度测试仪完全达到手册中所标称的各项技术指标。

售后服务威博科技有限公司承诺对本产品自购买日期起给予一年的质量保证～服务限制售后服务不适用于因以下情况所造成的损坏:顾客不正确或不适当的维修产品;未经授权的修改和误用;顾客自行安装的电路造成的损坏，或顾客使用自己的产品造成的瑕疵。

通告本手册的内容如有更改，恕不另行通知。

注意为了保证测量精度，建议开机十分钟后开始操作3简介TC系列多路温度测试仪，适用于家电、电机、电热器具等行业的制造厂家和质检部门对温度参数的测量。

为了满足用户的需求，用户可以进行如下选择:8路或16路温度测量、是否配置微型打印机。

本系列产品具有如下功能和优点: , 通过仪器设置，用户可以选择使用铜/铜镍(T型)、镍铬/镍硅(K型)或铁/铜镍(J型)热电偶, 在被测物带电的情况下，仪器可以继续测量使用, 在仪器总的巡检路数范围之内，用户可以选择任何几路进行测量 , 三种巡检速度选择:0.2S、0.4S、1.0S, 两种测量模式选择:定点、巡检, 可以设置测量温度上、下限和报警提示, 具有定时打印功能，并可以设置定时打印间隔时间(在配置微型打印机的情况下), 数字LED显示, 按键操作, 断电设定数据保持记忆功能, 错误自动检测和报警、显示闪烁提示, 可通过计算机进行软件监控附:如客户需要温控器功能，需特别声明。

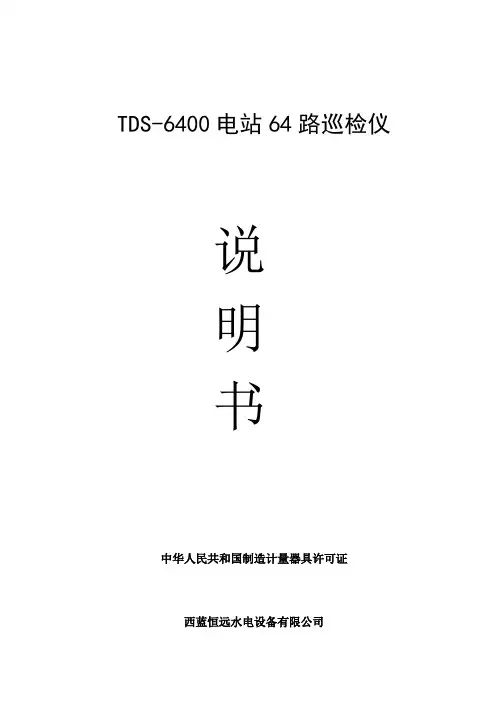

TDS-6400电站64路巡检仪说明书中华人民共和国制造计量器具许可证西蓝恒远水电设备有限公司一、概述：TDS－6400电站64路数字温度巡检仪采用单片机技术，接入热电阻传感器信号，可对64路以内的温度巡回检测和控制。

主要特点有：1、LED显示：显示被测量值，设定参数，巡检路数、报警通道号直接发光管指示。

2、WATCH DOG监控技术防死机，数字滤波技术增强抗干扰能力。

E PROM数据保护、所有设定参数断电不会丢失。

3、24、定点／巡检选择，定点状态用手动切换至任意通道。

5、巡检路数在64路以内可自由设定，报警可统一设置,也可分别设置成不同的报警值6、每路巡检时间1.0-10.0秒之间任意调整。

可以任意消隐不需要的巡检通道。

7、仪表取消了电位器调试，仪表精度靠软件保证，调试只需在仪表盘面上进行。

二、主要技术指标：1、巡检路数：64路2、工作环境：温度范围0－50℃；相对湿度≤85％3、工作电源：交流220V±15%；50Hz±2Hz4、量程范围：0.0—150.0℃5、精度等级：±0.5%FS±1个字6、显示方式：左两位0.5〃LED，右4位0.8〃LED7、报警显示：左屏显示巡检通道号，右屏显示该通道的温度实测值8、报警功能：断阻报警显示A—A，超下量程显示L—A、超上量程显示H—A9、控制设定：全量程范围内可统一设定10、接点输出：3A/220V AC11、巡检时间：每路1.0-10.0秒之间任意调整、步进1增减0.1秒12、开孔尺寸：152×152mm13、外型尺寸：160×160×350mm14、功率消耗：≤8W，15、仪表重量：≤4Kg三、面板说明1、右屏数码显示：在正常工作状态下应显示实测温度值、断阻显示A—A、超量程上限显示H—A，超量程下限显示L—A，在设定状态下显示设定值。

2、左屏2位小数码在正常显示状态下，显示巡检路数；在设定状态下，显示参数代号。
