XMD系统智能数字巡回检测控制仪简易操作说明

智能巡检仪使用说明书江苏中科仪表有限公司智能巡检仪目一、智能巡检仪表性能特点 (2)二、技术指标 (2)三、仪表参数设置 (5)四、仪表接线方法 (13)概述本系列智能数字巡检仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字巡检仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排四位LED显示测量值（PV）和通道值（CH），以双色发光管进行各个通道测量值报警显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、多种报警方式，可选配继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能巡检仪性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线菜单修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可分别设置每一通道的测量量程及上下限报警值。

8、具有快速巡检和定点监视功能，巡检时间可设。

9、通过来自输入、输出及电源端的电磁兼容（EMC）测试。

二、技术指标：1、显示方式：双排四位LED显示测量值（PV）和通道号（CH）。

2、显示范围：-1999～9999。

3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。

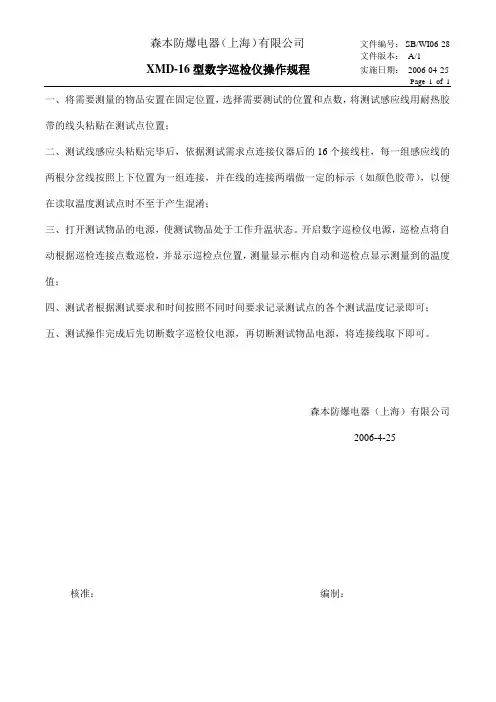

森本防爆电器（上海）有限公司文件编号：SB/WI06-28
文件版本：A/1
XMD-16型数字巡检仪操作规程实施日期：2006-04-25
Page 1 of 1 一、将需要测量的物品安置在固定位置，选择需要测试的位置和点数，将测试感应线用耐热胶带的线头粘贴在测试点位置；
二、测试线感应头粘贴完毕后，依据测试需求点连接仪器后的16个接线柱，每一组感应线的两根分岔线按照上下位置为一组连接，并在线的连接两端做一定的标示（如颜色胶带），以便在读取温度测试点时不至于产生混淆；
三、打开测试物品的电源，使测试物品处于工作升温状态。

开启数字巡检仪电源，巡检点将自动根据巡检连接点数巡检，并显示巡检点位置，测量显示框内自动和巡检点显示测量到的温度值；
四、测试者根据测试要求和时间按照不同时间要求记录测试点的各个测试温度记录即可；
五、测试操作完成后先切断数字巡检仪电源，再切断测试物品电源，将连接线取下即可。

森本防爆电器（上海）有限公司
2006-4-25 核准：编制：。

XMD温度巡回检测仪使用说明书一、概述XMD温度巡回检测仪是一种采用计算机技术的智能仪表。

仪表采用双排数码管分别同时显示温度测量值与当前通道，可手动或自动巡回检测，并且每路有相应指示灯指示。

二、仪表主要技术指标1、精度：±0.5%FS±1.0个字2、输入信号：热电偶K E S J热电阻Pt100Cu503、测温范围：K(0~1300℃)E(0~800℃)S(0~1600℃)J(0~1000℃)Pt100(-200.0~600.0℃)Cu50(-50.0~150.0℃)4、报警继电器触点容量：220V/3A（阻性）5、工作电源：交流85~265V50HZ功耗小于5W6、正常工作环境：温度0~50℃，相对湿度35%~85%的无腐蚀性气体场合三、仪表面板布置四、仪表的设定过程1、正常的显示状态正常使用中，上排显示窗显示当前测得的温度值，下排显示窗显示当前通道。

设置参数时下排显示参数符号，上排显示设定值。

有报警输出时报警指示灯点亮，并且相应通道指示灯也点亮。

2、参数的设置自动巡检状态下，按SET键，下排窗显示密码锁项“LK”符号，上排窗显示密码值，此时您只要按动键、键、键即可对仪表进行规定范围内任意值设定。

长按或可实现快速连减或快速连加。

当上排显示窗变成您所需要的值后，您再按该功能键，仪表进入下一个设定项目，可以用同样的方法设定：每格自动巡回检测时间“t1”，上限报警值“A1”，下限报警值“A2”，每路修正值“SC”。

自动巡检状态下，按键转换成手动巡检，此时下排个位小数点闪烁，按键步进定点巡检通道。

定点巡检时，按键转换成自动巡检。

五、仪表接线：热电偶接线图热电阻接线图六、型号意义：本仪表为1~16路通用型巡回检测仪，根据客户需要出厂时予以设置。

XMD—123“1”：表示通道数。

如‘16’为16通道，‘8’为8通道。

“2”：报警定义。

‘0’无报警，‘1’上限报警，‘3’上下限报警“3”：输入信号类型。

巡更系统简易使用操作说明一、运行说明1.登录管理系统感应式智能巡逻管理系统安装完后，点击计算机显示屏左下角的“开始”菜单，选择“程序”菜单，即可找到“智能巡逻管理系统”的运行程序，也可以双击软件安装时自动在桌面生成的软件图标。

打开进入软件主界面，进入界面后会出现一个登录窗口，我们可以根据自己的实际情况来选择不同的身份登录软件。

此登录界面可分别以三种不同身份进入，“一般用户”初始密码为“空”，“管理员”初始密码为“1111”，“超级用户”初始密码“1234”。

（在登录的时候选择“确认后修改密码”项即可立即修改密码），不同身份登录拥有不同的权限和功能。

一般用户：一般用户只有使用和查询权限，没有更改系统设置权限。

管理员：有使用和查询权限，有对系统设置权限，有“输出基础信息”及“输出原始刷卡记录”和“输入原始刷卡记录”权限，但没有“输入基础信息”权限。

超级用户：有最大权限，拥有一般用户和管理员所具备的所有权限，有取消管理员及一般用户的权限。

（更改管理员登录口令）2.修改登录口令此功能主要是用于修改各级用户登录口令。

另一方面是“超级用户”取消“管理员”及“一般用户”权限的一种操作方法。

打开软件，在出现的“系统登录”界面中，选中“确认后修改密码”项目。

之后选择不同身份用户登录。

不同身份登录会出现不同界面。

登录后会出现提示修改登录密码的窗口，可以在“新密码”项目中修改新密码。

“超级用户”还可以“清用户口令”及“清管理口令”。

（备注：“清用户口令”及“清管理口令”并不是将口令清空为零，而是将口令清空到软件安装后的默认密码）登录软件后，打开软件主界面，这时我们可以操作软件进行相应设置等操作了。

注意：软件正式使用前，如果有特殊的需要，应该进行系统设置和功能设置。

设置软件时需要用“管理员”或“超级用户”身份登录软件。

具体设置方法参见下面的“系统设置”和“功能设置”二、设置说明2.1、巡更人员设置1、点击主界面中的“巡逻员”按钮，系统会自动选择连接的硬件设备的对话框。

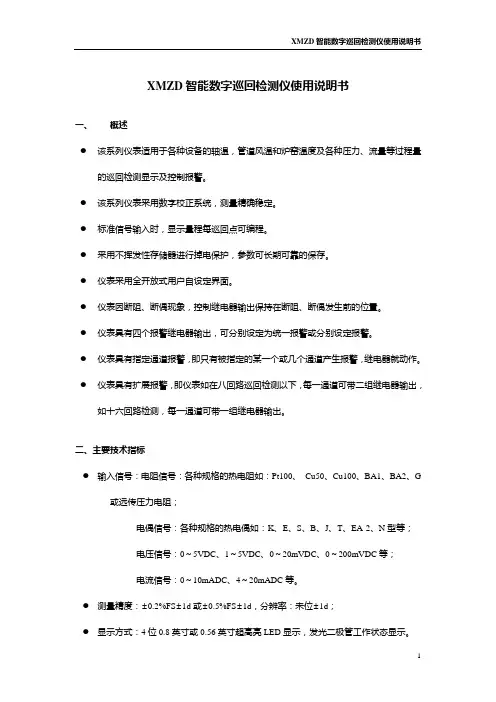

XMZD智能数字巡回检测仪使用说明书一、概述●该系列仪表适用于各种设备的轴温，管道风温和炉窑温度及各种压力、流量等过程量的巡回检测显示及控制报警。

●该系列仪表采用数字校正系统，测量精确稳定。

●标准信号输入时，显示量程每巡回点可编程。

●采用不挥发性存储器进行掉电保护，参数可长期可靠的保存。

●仪表采用全开放式用户自设定界面。

●仪表因断阻、断偶现象，控制继电器输出保持在断阻、断偶发生前的位置。

●仪表具有四个报警继电器输出，可分别设定为统一报警或分别设定报警。

●仪表具有指定通道报警，即只有被指定的某一个或几个通道产生报警，继电器就动作。

●仪表具有扩展报警，即仪表如在八回路巡回检测以下，每一通道可带二组继电器输出，如十六回路检测，每一通道可带一组继电器输出。

二、主要技术指标●输入信号：电阻信号：各种规格的热电阻如：Pt100、Cu50、Cu100、BA1、BA2、G或远传压力电阻；电偶信号：各种规格的热电偶如：K、E、S、B、J、T、EA-2、N型等；电压信号：0～5VDC、1～5VDC、0～20mVDC、0～200mVDC等；电流信号：0～10mADC、4～20mADC等。

●测量精度：±0.2%FS±1d或±0.5%FS±1d，分辨率：未位±1d；●显示方式：4位0.8英寸或0.56英寸超高亮LED显示，发光二极管工作状态显示。

●模拟量变送输出：0～10mADC负载≤1KΩ，4～20mADC负载≤500Ω0～5VDC、1～5VDC要求负载≥250KΩ。

●开关量输出：继电器输出AC220V3A无感负载。

●报警方式：可根据需要自设定。

●使用环境：环境温度0～50℃，相对湿度：85%RH以下，避免强腐蚀性气体。

●供电电源：常规型：线性电源：190～240V AC，50Hz±2Hz；特殊型：开关电源：90～260V AC，50Hz/60Hz/直流；直流电源电压：24VDC±2V。

巡检机使用指南一、简介巡检机是一种用于设备巡检的便携式设备，主要用于检查设备的功能和状态，以及记录巡检数据。

本指南将介绍巡检机的基本操作和功能。

二、巡检机的外观和组成1. 巡检机外观巡检机的外观小巧轻便，方便携带。

通常由塑料外壳、显示屏、按键和连接端口等组成。

2. 基本组成巡检机主要由以下几个组成部分构成：- 显示屏：用于显示设备的信息和巡检数据。

- 按键：用于操作巡检机的各项功能。

- 连接端口：用于与设备进行连接和数据的传输。

三、巡检机的基本操作1. 开机和关机巡检机通常具有开机和关机功能，可通过按下相应的开关键进行开关机操作。

2. 菜单导航巡检机通常具有菜单导航功能，可通过按键浏览各项功能菜单和选择需要的操作。

3. 数据输入巡检机可根据需要进行数据的输入，如设备编号、巡检结果等。

通过按键进行输入，并通过显示屏进行确认和修改。

4. 数据记录巡检机具有数据记录功能，可将巡检的数据进行存储和管理。

用户可以通过菜单选择进行存储、删除和导出等操作。

四、巡检机的使用场景巡检机可以在各种领域和场景中使用，以下是几个常见的使用场景：1. 工业领域：用于设备巡检和故障排查，如机械设备、电子设备等。

2. 建筑领域：用于建筑物巡检和安全检查，如建筑结构、电气设备等。

3. 卫生领域：用于医疗设备巡检和卫生监测，如医疗器械、环境卫生等。

4. 能源领域：用于能源设备巡检和能效监测，如电力设备、能源系统等。

五、巡检机的优点和注意事项1. 优点：- 灵活便携：巡检机小巧轻便，方便携带和使用。

- 数据管理：巡检机具有数据记录功能，方便对巡检数据进行管理和分析。

- 提高效率：巡检机支持快速输入和记录数据，提高巡检效率。

2. 注意事项：- 使用时请遵守相关的操作规范和安全要求。

- 定期对巡检机进行充电和维护，确保其正常使用。

- 注意巡检数据的机密性，不要将敏感信息暴露给他人。

六、总结本文介绍了巡检机的基本操作和功能，以及其在不同领域中的应用场景。

智能巡检仪使用说明书江苏中科仪表有限公司智能巡检仪目一、智能巡检仪表性能特点 (2)二、技术指标 (2)三、仪表参数设置 (5)四、仪表接线方法 (13)概述本系列智能数字巡检仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字巡检仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排四位LED显示测量值（PV）和通道值（CH），以双色发光管进行各个通道测量值报警显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、多种报警方式，可选配继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能巡检仪性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线菜单修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可分别设置每一通道的测量量程及上下限报警值。

8、具有快速巡检和定点监视功能，巡检时间可设。

9、通过来自输入、输出及电源端的电磁兼容（EMC）测试。

二、技术指标：1、显示方式：双排四位LED显示测量值（PV）和通道号（CH）。

2、显示范围：-1999～9999。

3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。

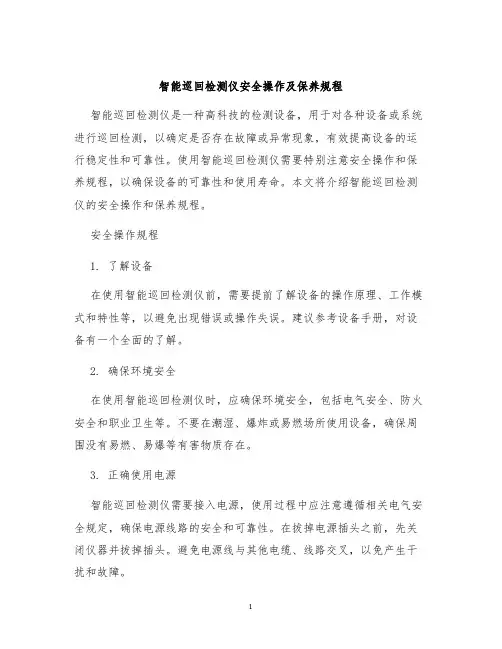

智能巡回检测仪安全操作及保养规程智能巡回检测仪是一种高科技的检测设备，用于对各种设备或系统进行巡回检测，以确定是否存在故障或异常现象，有效提高设备的运行稳定性和可靠性。

使用智能巡回检测仪需要特别注意安全操作和保养规程，以确保设备的可靠性和使用寿命。

本文将介绍智能巡回检测仪的安全操作和保养规程。

安全操作规程1. 了解设备在使用智能巡回检测仪前，需要提前了解设备的操作原理、工作模式和特性等，以避免出现错误或操作失误。

建议参考设备手册，对设备有一个全面的了解。

2. 确保环境安全在使用智能巡回检测仪时，应确保环境安全，包括电气安全、防火安全和职业卫生等。

不要在潮湿、爆炸或易燃场所使用设备，确保周围没有易燃、易爆等有害物质存在。

3. 正确使用电源智能巡回检测仪需要接入电源，使用过程中应注意遵循相关电气安全规定，确保电源线路的安全和可靠性。

在拔掉电源插头之前，先关闭仪器并拔掉插头。

避免电源线与其他电缆、线路交叉，以免产生干扰和故障。

4. 正确安装和放置设备智能巡回检测仪的安装和摆放位置直接关系到其使用效果和使用寿命。

建议安装在干燥通风、无辐射和无磁场干扰的位置，确保周围环境温度稳定，同时防止震动和剧烈碰撞等。

5. 调试前测试在对设备进行巡回检测前，需要进行调试前测试，确保设备处于正常工作状态。

避免在不确定设备工作状态的情况下进行巡回检测，从而导致故障或安全事故的发生。

6. 正确巡回检测流程智能巡回检测仪需要按照正确的使用流程进行操作，不要随意更改设置，确保检测数据的准确性和可靠性。

在巡回检测时，应遵循设备使用说明，对巡回路线和巡回时间进行规划，以便及时发现并解决故障或异常情况。

保养规程1. 定期进行维护智能巡回检测仪需要定期进行维护，以确保设备的性能和使用效果。

建议每季度做一次保养和维护，包括检查设备外观、各种显示、报警、指示灯和电源等状态。

2. 清洁设备表面智能巡回检测仪的表面需要定期清洁，避免附着灰尘和湿度，影响设备的运行和使用寿命。
