压电先导式电气比例压力调节阀_11542

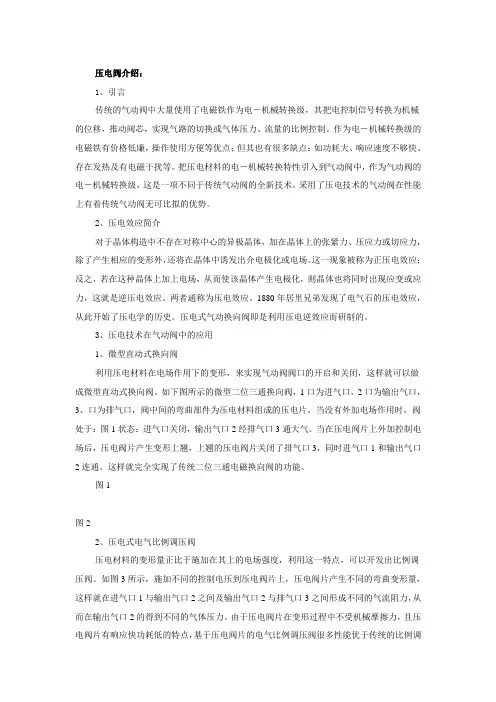

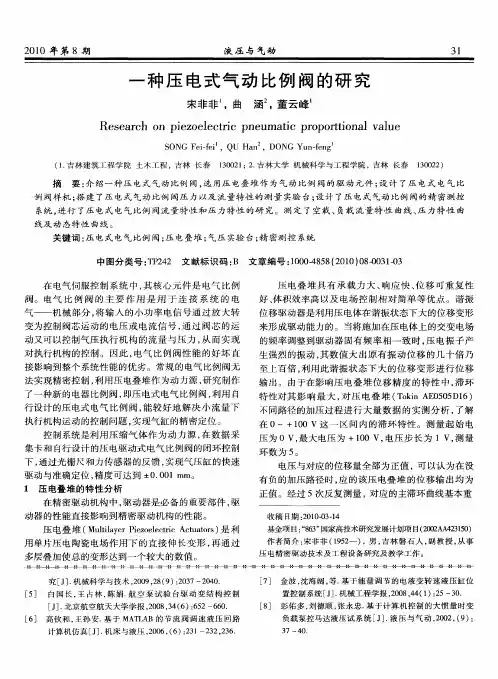

压电阀介绍：1、引言传统的气动阀中大量使用了电磁铁作为电－机械转换级，其把电控制信号转换为机械的位移，推动阀芯，实现气路的切换或气体压力、流量的比例控制。

作为电－机械转换级的电磁铁有价格低廉，操作使用方便等优点；但其也有很多缺点：如功耗大、响应速度不够快、存在发热及有电磁干扰等。

把压电材料的电－机械转换特性引入到气动阀中，作为气动阀的电－机械转换级，这是一项不同于传统气动阀的全新技术。

采用了压电技术的气动阀在性能上有着传统气动阀无可比拟的优势。

2、压电效应简介对于晶体构造中不存在对称中心的异极晶体，加在晶体上的张紧力、压应力或切应力，除了产生相应的变形外，还将在晶体中诱发出介电极化或电场。

这一现象被称为正压电效应；反之，若在这种晶体上加上电场，从而使该晶体产生电极化，则晶体也将同时出现应变或应力，这就是逆压电效应。

两者通称为压电效应。

1880 年居里兄弟发现了电气石的压电效应，从此开始了压电学的历史。

压电式气动换向阀即是利用压电逆效应而研制的。

3、压电技术在气动阀中的应用1、微型直动式换向阀利用压电材料在电场作用下的变形，来实现气动阀阀口的开启和关闭，这样就可以做成微型直动式换向阀。

如下图所示的微型二位三通换向阀，1 口为进气口，2 口为输出气口，3、口为排气口，阀中间的弯曲部件为压电材料组成的压电片。

当没有外加电场作用时，阀处于：图1 状态：进气口关闭，输出气口2 经排气口3 通大气。

当在压电阀片上外加控制电场后，压电阀片产生变形上翘，上翘的压电阀片关闭了排气口3，同时进气口1 和输出气口2 连通。

这样就完全实现了传统二位三通电磁换向阀的功能。

图1图22、压电式电气比例调压阀压电材料的变形量正比于施加在其上的电场强度，利用这一特点，可以开发出比例调压阀。

如图3 所示，施加不同的控制电压到压电阀片上，压电阀片产生不同的弯曲变形量，这样就在进气口1 与输出气口2 之间及输出气口2 与排气口3 之间形成不同的气流阻力，从而在输出气口2 的得到不同的气体压力。

比例调压阀工作原理
比例调压阀（Proportional pressure regulator）是一种常见的压力控制设备，它可以根据控制信号调节其出口压力，使其与输入信号成比例关系。

其工作原理如下：
1. 控制信号输入：比例调压阀接收一个输入信号，通常是电气信号（如电压或电流信号），该信号的大小与所需的输出压力成正比。

2. 感应器：比例调压阀内置一个感应器，用于感知当前的出口压力。

感应器通常是一个带有测压元件的装置，可以将压力转化为电信号。

3. 控制电路：比例调压阀内部有一个控制电路，用于将输入信号与感应器信号进行比较，并根据比例关系调节阀门的开度。

4. 阀门调节：比例调压阀内部有一个阀门，该阀门的开度决定了流经比例调压阀的介质的流量大小。

控制电路根据输入信号和感应器信号之间的差异，通过调节阀门的开度来控制介质的流量，从而达到所需的输出压力。

5. 输出压力调节：通过控制阀门的开度，比例调压阀可以实现预期的输出压力控制。

当输入信号发生变化时，比例调压阀会相应地改变阀门的开度，从而使输出压力保持在设定的值。

总的来说，比例调压阀的工作原理是通过感应器感知当前的出
口压力，并与输入信号进行比较，通过调节阀门的开度来实现所需的输出压力控制。

比例调压阀工作原理
比例调压阀是一种用于控制液体或气体流动的装置，其主要工作原理是通过调节阀芯的开启度和流通面积，来实现对流体压力的精确控制。

该阀的核心部件是阀芯和阀座。

阀芯通过与阀座的接触改变阀门的开度，从而控制流体通过阀门的数量。

当流体通过阀门时，阀芯和阀座之间形成的狭窄通道会产生压力差，这个压力差会对阀芯施加力，使其保持在一定的位置。

在比例调压阀中，通过信号输入来控制阀芯的开启度。

通常情况下，得到的信号是一个电压信号，其大小与所需的压力值成正比。

比例调压阀会将输入信号与设定的参考压力进行比较，并相应地调整阀门的开度，确保输出压力维持在期望值范围内。

此外，比例调压阀通常配备了反馈装置，用于将输出压力信息反馈给控制系统。

控制系统会根据反馈信息来调整输入信号的大小，以实现更精确的压力控制。

总之，比例调压阀通过控制阀芯的开启度和流通面积，根据输入信号调整阀门的开闭程度，以实现对液体或气体流动的精确调控。

通过反馈装置的配合，可以实现对输出压力的稳定控制。

比例先导式减压阀工作原理比例先导式减压阀是一种广泛应用于各个行业的控制阀，其工作原理是通过改变控制压力来调节系统的出口压力。

该类型的减压阀具有精确的控制能力，可以在不同负载下稳定地维持设定的出口压力。

比例先导式减压阀由主阀、比例先导阀和流量调节器组成。

主阀是将系统压力传递到比例先导阀的关键组件，比例先导阀通过感应系统压力信号，控制其开启度来改变主阀的开启度，从而调整系统的出口压力。

比例先导式减压阀的主阀采用平衡式结构，通过调节并控制主阀上游压力和下游压力之间的差值来实现出口压力的稳定控制。

当系统需要更高的出口压力时，比例先导阀会通过调节开启度增加主阀上游压力，当系统需要更低的出口压力时，比例先导阀会相应地降低主阀的开启度，减少主阀上游压力。

比例先导式减压阀的比例先导阀是其关键组成部分，它负责感知系统压力并生成与之成比例的输出信号。

比例先导阀采用比例变送器将感应到的系统压力信号转换成标准的电信号输出。

这个电信号经过控制电路进行放大和处理，然后再送回比例先导阀，控制对主阀的操作。

通过这种方式，比例先导式减压阀可以根据系统需求动态地调整出口压力。

流量调节器是为了满足特定应用需求而配置的可选部件。

它的作用是限制主阀进口压力的上升速度，以避免系统压力过大引起液压冲击。

流量调节器通过控制液体流速来限制主阀的开启速度，从而平稳地调整系统压力。

比例先导式减压阀的工作原理可以总结如下：1.系统压力传递给比例先导阀，比例先导阀通过感应系统压力信号，并将其转换成电信号输出。

2.控制电路放大和处理电信号，并将其送回比例先导阀，控制比例先导阀的开启度。

3.比例先导阀根据控制电路的指令调节主阀的开启度，从而改变主阀上游压力。

4.主阀上游压力改变后，主阀按照新的开启度调节下游压力，从而调整系统的出口压力。

5.如果流量调节器被配置，则它会限制主阀开启的速度，以避免系统压力突然上升引起液压冲击。

比例先导式减压阀具有以下优点：1.出口压力控制精度高，可以在不同负载下稳定地维持设定的出口压力。

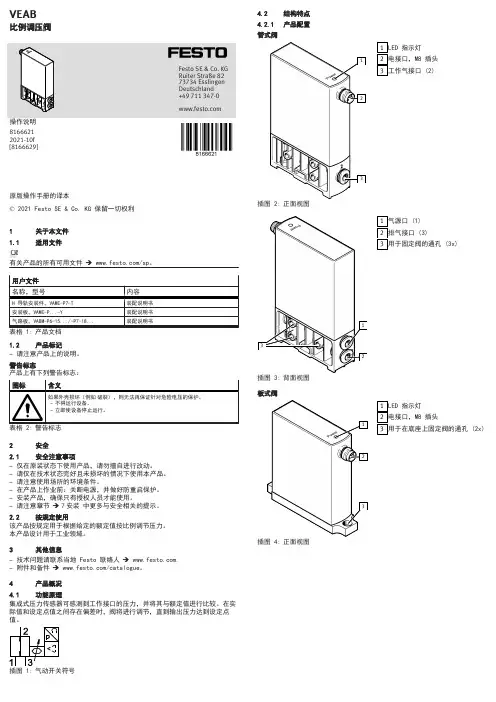

1关于本文件1.1适用文件1.2产品标记–请注意产品上的说明。

警告标志产品上有下列警告标志：2安全2.1安全注意事项–仅在原装状态下使用产品，请勿擅自进行改动。

–请仅在技术状态完好且未损坏的情况下使用本产品。

–请注意使用场所的环境条件。

–在产品上作业前：关断电源，并做好防重启保护。

–安装产品，确保只有授权人员才能使用。

–请注意章节 è 7 安装 中更多与安全相关的提示。

2.2按规定使用该产品按规定用于根据给定的额定值按比例调节压力。

本产品设计用于工业领域。

3其他信息–技术问题请联系当地 Festo 联络人 è .–附件和备件 è /catalogue。

4产品概况4.1功能原理集成式压力传感器可感测到工作接口的压力，并将其与额定值进行比较。

在实际值和设定点值之间存在偏差时，阀将进行调节，直到输出压力达到设定点值。

4.2结构特点4.2.1产品配置管式阀插图 2:正面视图插图 3:背面视图板式阀插图 4:正面视图插图 5:底部视图4.2.2产品派生型5运输和存放–在干燥、防紫外线、防腐蚀的环境中存放本产品。

–确保短期存放。

6机械安装1.注意为连接电缆和气管接口留出足够的空间。

Ä如此即可避免连接电缆和气管扭结。

2.请将阀安放在负载设备附近。

Ä这样可以达到更好的控制精度和更短的响应时间。

阀固定方式：–通过侧面的 3 个通孔穿透固定管式阀–通过高帽式导轨安装件 VAME-P7-T 将管式阀固定在高帽式导轨上 è 1.1 适用文件–将管式阀固定在安装板 VAME-P7-Y 上 è 1.1 适用文件–使用气路板 VABM-.... 的 2 个通孔固定板式阀 è 1.1 适用文件7安装7.1气动部分安装（管式阀）用于标准运行模式的阀（超压）1.请为以下接口接上气管：–气源口 (1)–工作气接口 (2)2.请在排气接口 (3) 位置上安装一个消声器或通过接管的方式排气。

先导式电液比例溢流阀工作原理
先导式电液比例溢流阀是一种常用的液压控制阀,它可以实现对流量或压力的连续无级调节。

该阀由主阀芯、先导阀芯和电液换向阀组成。

工作原理如下:
1. 静止状态
在静止状态下,电液换向阀处于中位,先导阀芯和主阀芯均处于关闭状态,液压油无法通过,阀口处于闭锁状态。

2. 开启阀门
当向电液换向阀施加电流信号时,它会将先导阀芯打开一个小缝隙。

由于先导阀芯上游和下游的压力差,液压油会从先导阀芯的缝隙中流过,产生一个控制压力作用于主阀芯的控制室。

3. 主阀芯开启
主阀芯受到控制压力的作用而开启,液压油从主阀芯的开口流过,实现了对流量或压力的调节。

主阀芯的开启程度取决于电流信号的大小,即控制压力的大小。

4. 反馈调节
在主阀芯开启后,它的位移会通过反馈系统反馈到先导阀芯,使得先导阀芯的开口度自动调节,从而保持控制压力恒定,使主阀芯保持在设定的开度。

先导式电液比例溢流阀的优点是响应快、调节精确、可实现无级调节。

它广泛应用于工业自动化、航空航天、船舶等领域,用于精确控制液压系统的流量或压力。

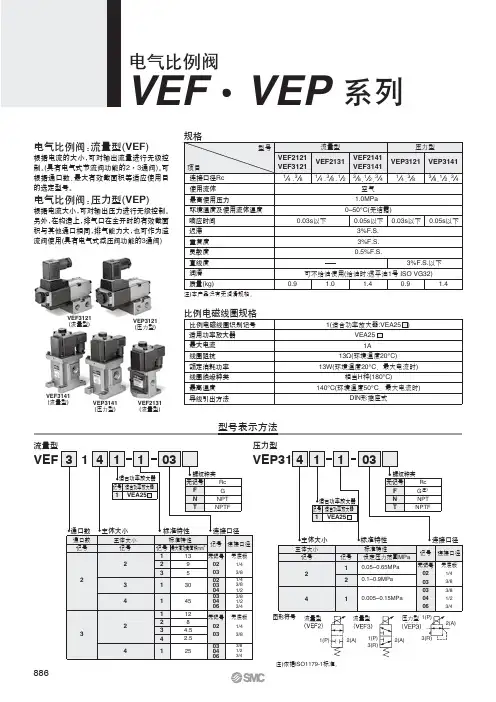

一种电气比例阀的压力调控方法张素枝;尹逍渊【摘要】In order to achieve continuous and stable adjustm ent of screen printing pressure, and to obtain high pressure controlaccuracy in the screen printing m achine,used SM C electricalproportional valve ofw hich is high speed sw itching solenoid,em ployed Panasonic FP2 series PLC ,and analog input m odule, and analog output m odule to control the pressure.D esigned a pre calculated m ethod of electric proportional valve secondary side of m axim um output pressure, token advantage of linear characteristics of electric proportional valve to control the scraper pressure of screen printing m achine . The resultturned outthatthe required accuracy ofthe system is achieved.%为了实现丝印机丝印压力连续稳定可调，并获得较高的压力控制精度，使用SM C 高速开关电磁阀型电气比例阀以及松下FP2系列PLC、模拟量输入模块、模拟量输出模块来控制压力。

设计了一种预先计算电气比例阀二次侧最大输出压力的方法，利用电气比例阀自身的线性特性，进行丝印机丝印刮刀压力的调控，实现了系统所需的精度要求。

先导式减压阀针阀调节方法先导式减压阀是一种常用的压力控制设备，广泛应用于工业领域中的各种液压和气动系统中。

该设备通过调节压力来控制液压或气动系统中的流量，以保证该系统能够正常运行。

在使用初期或者维护保养中，需要对先导式减压阀进行相应的调节，以确保其良好的工作性能和长久的使用寿命。

下面简要介绍先导式减压阀针阀调节方法。

一、调节前的准备工作：1、准确的了解先导式减压阀的工作原理和结构特点；2、检查和清理先导式减压阀的各个部分，确保其干净整洁；3、辨认先导式减压阀的品牌型号号，了解其上下限压力和调节压力范围。

二、针阀调节方法：1、调节先导式减压阀的压力需要借助压力表，先导式减压阀进口压力不能高于其进口标注压力，通常为1-1.5倍，否则会使先导式减压阀损坏或者出现其它故障。

2、打开先导式减压阀完全，先让其由低压状态逐步达到高压状态，查看压力是否稳定，要等到压力稳定后再进行下一步操作。

3、当先导式减压阀处于工作状态时，通过操作其上的调节旋钮来逐步调节出口压力，使其达到所需的压力范围。

4、调节之后需要再次将其压力恢复到低压状态，以观察中途是否出现其它故障或者异常。

5、将压力表卸下，然后动作几次针阀使其运转，最后关闭先导式减压阀。

三、注意事项：1、在调节先导式减压阀的压力时一定要小心谨慎，要使用适当的工具，并且不要施加过大的力量；2、在调节前要先了解所需的压力值范围，并且不能超过先导式减压阀的承受范围；3、定期检查和维护先导式减压阀，清洗其内部和外部的脏污物，保持其干净整洁，以确保其长久的使用寿命；4、在日常使用先导式减压阀时要注意观察其工作状态和能否正常工作，及时解决出现的问题，保证其安全稳定地工作。

智能阀门定位器中的压电阀门式I/P转换单元标题：智能阀门定位器中的压电阀门式I/P转换单元作者：钟盛辉刘渝新来源：互联网引言阀门定位器是气动调节阀来配套产品，长期以来历产的阀门定位器是使用模拟信号和力平衡原理方法实现的。

近年来，由于电子技术的发展，国外多家推出了智能阀门定位器，因为其控制精度高、可靠性好、抗振性好、调试方便、流量特性可在线修改、可远程通迅等优越性能，深受用户的青睐。

我公司经过多年攻关，研制出HVP型智能阀门定位器，该产品由CPU模板、阀门电流反馈模板、HART通迅模板、报警模板、显示模板、精密位置传感器和I/P转换单元组成。

I/P转换单元是阀门定位器重要的关键部件之一，其可控性、抗振动性、耗电量、耗气量指标都将直接影响整机性能，设计出优良的I/P转换单元是实现阀门定位器智能化的很重要步骤之一。

1 I/P转换单元的类型I/P转换单元主要作用是电信号变成气动信号，通过放大喷嘴的背压和流量控制，使其具有足够的功率去操作气动调节阀。

I/P转换单元的种类可按空气消耗量分为：耗气式和不耗气式两种结构。

其中由于不耗气式I/P 转换单元的耗气时小，气源压力易于稳定，压力放大倍数小，改善振荡现象，因此，不耗气式的I/P转换单元常常用于阀门定位器设计中。

I/P转换单元按结构形式可分为：线圈喷嘴挡板式、线圈滑阀式和压电阀式三种结构。

由于线圈喷嘴挡板式I/P转换单元扫结构简单、制造方便、成本低，因此，传统阀门定位器中的I/P转换单元绝大爽数采用这种结构方式。

线圈滑阀式主要在电磁阀中采用，压电阀式的I/P转换单元，最早出现是在二十世纪90年代西门子公司推出的SIPARTPS智能阀门定位器中，因其具有高抗振动性、高可靠性、低功耗、、低耗气量和能够接受较高频率的控制信号等特点，非常适合智能阀门定位器对I/P转换单元的性能要求。

2 压电阀工作原理和技术指标（1）工作原理压电阀实际是利用功能陶瓷片奄压作用下产生弯曲变形原理制成的一种两位式（或比例式）控制阀。

高压气路用电气比例阀
电气比例阀是一种用于控制气体流量的设备，通过电信号控制气体的压力、流量和方向，具有控制精度高、响应速度快、可靠性高等优点，被广泛应用于工业自动化控制领域。

高压气路用电气比例阀通常采用先导式结构，由先导阀和主阀两部分组成。

先导阀通过电气信号控制，产生的压力信号作用于主阀芯上，从而控制主阀的开度，实现对气体流量的调节。

电气比例阀的优点包括：
1. 控制精度高：可以实现高精度的气体流量控制，满足工业自动化控制的要求。

2. 响应速度快：能够快速响应电信号的变化，实现快速的流量调节。

3. 可靠性高：采用高质量的材料和先进的制造工艺，具有良好的耐磨性和耐腐蚀性，保证了其长期稳定的工作。

4. 易于安装和维护：结构简单，安装方便，维护成本低。

高压气路用电气比例阀广泛应用于工业自动化控制领域，如气动控制系统、流体控制系统、机械设备等。

在使用电气比例阀时，需要根据具体的应用场景和要求选择合适的型号和参数，并进行正确的安装和调试，以保证其正常工作和长期稳定性。

如果你需要更详细的信息或有其他问题，请随时告诉我。

压电阀工作原理
压电阀是一种基于压电效应工作的新型可控流体阀门，在液压与气动控制系统、数字化流体控制系统等领域广泛应用。

其具有无接触、快速响应、低压损、可靠性高等优点，被称为新一代流体控制技术。

那么，压电阀的工作原理是什么呢？
压电阀的工作原理与压电效应密切相关。

压电效应是指，将一些晶体（如石英、铅锆酸钛等）晶体沿某一方向施加机械应力，会引起其内部结构的不可逆变化，产生电荷分布不均。

而反过来，当外加电场作用于这些晶体时，会引起其内部结构的变化，产生机械应变。

压电阀利用了这种效应，是采用了压电材料作为阀芯材料，通过改变电场的大小改变材料的形变，从而控制介质的流动。

“压电式”是指在压力作用下，直接利用压电效应控制介质的流动，与传统的机械控制方式有很大不同。

具体而言，压电阀的工作过程分为三个部分：
1. 信号输入部分：输入电压信号，通过电子电路将信号放大、封锁以及调整为接近于正弦波的高频信号，输出给驱动模块。

2. 驱动模块：将输入的电信号转化为力信号，利用压电材料的压电效应，控制阀芯的运动状态。

当外部电场变化时，压电材料将呈现形变或振动状态，使阀芯自动运动。

3. 流体控制部分：当阀芯运动时，通过流体介质与密封结构之间的相互作用来调整介质的流动开度，从而实现对流量的调节。

值得注意的是，压电阀的性能受到多种因素的影响，例如驱动电压、载流量、介质粘度、阀芯材料等。

在实际应用中，需要依据具体条件加以考虑和优化。

总体而言，压电阀和传统的阀门相比，具有压力损失小、响应时间短、无接触、耐磨损等优点，未来在制造业、医疗设备、航空航天等领域具有广阔的应用前景。
