【精品】比例积分电动调节阀

电动比例积分调节阀使用方法电动比例积分调节阀是一种用于调节流体流量的自动化控制系统中的执行器,通常用于控制水、气、热等流体的流量。

本文将介绍电动比例积分调节阀的使用方法。

一、电动比例积分调节阀的结构电动比例积分调节阀由主阀和执行器组成。

主阀通常是一个蝶阀,执行器则通常是一个电磁阀。

主阀和执行器之间通过一根通信管连接,主阀的阀门控制信号通过通信管传递给执行器,执行器根据控制信号控制电磁阀的开关,从而实现调节流体的流量。

二、电动比例积分调节阀的使用方法1. 安装调节阀安装调节阀前,应先将主阀安装在管道上,并连接好通信管。

调节阀应该安装在管道的适当位置,避免影响流体的流向。

2. 输入信号输入信号是指控制调节阀开关的命令信号。

例如,如果要控制水的流量,可以使用水的压力信号作为输入信号。

输入信号应该与调节阀的控制室相匹配,并且应该具有足够的精度和稳定性。

3. 输出信号输出信号是指调节阀根据输入信号自动调节流量的信号。

输出信号通常是一个控制信号,可以控制电磁阀的开关,从而实现调节流体的流量。

输出信号应该与主阀的输出信号相匹配,并且应该具有足够的精度和稳定性。

4. 调试在安装和调试调节阀之前,应该先进行一些测试,以确保调节阀正常工作。

例如,可以使用水的流量测试工具来测试调节阀的精度和稳定性。

5. 关闭调节阀在完成调试后,应该关闭调节阀,并断开通信管。

三、电动比例积分调节阀的优点电动比例积分调节阀具有以下优点:1. 精度高电动比例积分调节阀可以根据输入信号自动调整流量,精度高,稳定性好。

2. 控制灵活电动比例积分调节阀可以根据不同的需求进行调整,控制灵活。

3. 维护简单由于电动比例积分调节阀是自动化控制系统中的常用调节器,因此维护简单,易于操作。

4. 节能电动比例积分调节阀可以实现流量控制,可以减少能量损失,节能。

四、电动比例积分调节阀的常见问题1. 阀位不稳定电动比例积分调节阀的阀位不稳定,可能是由于主阀和执行器之间的通信管出现了问题。

比例调节阀工作原理比例调节阀（Proportional Control Valve）是一种常用的工业自动控制装置，用于调节流体介质（如液体或气体）的流量，以满足系统的控制要求。

它采用了比例控制的原理，根据输入的控制信号和反馈信号的差异，调整阀门的开度，以达到所需的流量调节效果。

1.控制信号输入：比例调节阀通常通过电气信号（电压或电流）来控制。

信号源可以是一个自动控制系统，如PLC（可编程逻辑控制器）或DCS（分布式控制系统），也可以是手动调节的操作控制器。

控制信号的大小和方向（正向或反向）根据系统的要求而定，通常是以标准信号的形式输入。

2.控制信号转换：控制信号首先被电动执行器接收，并经过一系列的电子、电气或机械装置进行转换。

这些装置可以将信号的大小和方向转化为适当的力或力矩，并传递给阀门的开关机构。

通常，电动执行器中会配备一个电动驱动装置（如电机或电磁线圈），该装置能够将电气信号转化为机械动作。

3.阀门动作：阀门的开关机构将电动执行器传递过来的力或力矩转化为阀门的开度。

阀门通常采用一个旋转式的阀芯来控制介质的流量，阀芯的旋转角度与阀门的开度成正比。

阀芯的旋转由执行器内部的马达或电磁线圈控制，其转动力矩与电动执行器接收到的控制信号成正比。

4.反馈控制：比例调节阀通常还配备有一个反馈机构，用于监测阀门的实际开度，并将其反馈给控制系统。

反馈信号通常由一个位置传感器提供，可以通过测量阀门芯的位置来获取。

控制系统通过比较控制信号和反馈信号的差异来确定阀门的开度是否符合要求，如果不符合，控制系统将调整控制信号的大小和方向，进而调整阀门的开度，以使它与系统的要求相匹配。

以上就是比例调节阀的主要工作原理。

比例调节阀通常用于需要精确控制流量的应用，如化工、电力、冶金和石油等行业中的流程控制系统。

它的主要优点是响应速度快、精度高、可靠性好，并能够适应不同的工作环境和介质。

1.比例积分电动二通阀 VB7200-16比例积分二通阀产品概述比例积分调节阀系列能调节蒸汽或冷热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。

（蒸汽型号为：LDVB3200B）比例积分二通阀产品特点★执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★-适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★-具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★-阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀比例积分二通阀产品功能◆本系统适用于空调系统的新风机组冬/夏季温度控制。

◆由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV－1组成送风温度控制系统，安装在送风管道的TE－1把检测到的温度信号传送至TC －1，由TC－1将TE－1的检测值与设定值不断比较，同时不断地输出信号，控制TV◆TV-1的开度连续可调。

最终使TE－1测量的环境温度保持在设定温度范围内。

◆当盘管后的温度低于某限值时，低温保护开关TS-1切断送电机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。

比例积分电动二通阀外形尺寸2.VA7010系列开关式电动阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。

用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。

驱动器由单向磁滞同步电机驱动，阀门弹簧复位。

阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。

动态平衡调节阀线性比例式电动执行器 DN 15 (3/8” e 1/2”), DN 20 (3/4” e 1”)145014 型电源24 V (ac/dc)ISO 9001 No. 0003意大利卡莱菲功能动态平衡电动调节阀（ＰＩＣＶ）１４５型动态平衡电动调节阀由动态流量平衡阀和电动调节阀组成。

它能够在系统压差变化的情况下自动调节及维持预设定的流量。

流量调节分为两种方式：- 动态平衡设置的最高流量值。

- 根据系统所需要的冷热负荷，由比例式执行器(0-10 V)或开/关型电动执行器来调节流量。

动态平衡电动调节阀带有上/下游压差检测口，便于核实工作压差。

它适合于在供暖/空调系统上使用。

产品范围技术特征材质145 型１４５０１４型执行器的特征线性比例式电动执行器电源： 24 V (ac/dc)功率： 2.5 VA (ac) 1.5 W (dc)启动信号： 0 ~10 V 保护级别： IP 43室内温度范围： 0~50°C 电源线长度： 1.5 m 接口口径： M 30 p,1.5尺寸图UNI EN 10088-3 (AISI 303)不锈钢PTFE EPDM EPDMUNI EN 10270-3 (AISI 302)不锈钢PA6G30非石棉纤维PA6G30PA6水、乙二醇溶液50%16 bar 5 bar -20 ~ 120℃25 ~ 400 kPa 0.08 ~ 0.4 m 3/h 0.08 ~ 0.8 m 3/h 0.12 ~ 1.2 m 3/h±15%20%3/8”, 1/2” , 3/4”, 1” MUNI EN 10226-1 (ISO 7/1)活接套筒3/4” M (ISO 228-1) Euroconus外螺30 p. 1.51/4” F (ISO 228-1)带封盖阀体：阀芯：阀杆及活塞：活塞密封：活塞：压差调节器膜片：弹簧：密封：垫圈：预调节显示器：手柄：特征介质：乙二醇最大比例：最大工作压力：带145014型或656型执行器最大压差值：温度范围：压差工作范围：流量调节范围：精确度：带656型执行器最大流量缩减：接口口径-主管：-145014型及656型执行器连接口径：-压差检测口：工作原理Ab)ΔpG 10G (m 3/h)动态平衡电动调节阀(PICV)其控制流量方式为：- 根据其所控制的环路/末端的冷/热负荷自动调节流量大小；- 在系统压差变化的状态下保持流量稳定。

比例积分式控制阀工作原理
本系统适用于空调系统的空气处理机组夏季温度控制．
由温度传感器TE-1,比例积分温度控制器TC-1和电动两通调节阀TV-1组成送风温度控制系统，安装在回风管道的TE-1把检测到的温度信号传送至TC-1,由TC-1将TE-1的检测值与设定值不断比较，同时不断地输出信号，控制TV-1的开度连接可调，使回风温度保持在需要的范围．
安装在新风入口的常闭开关式电动阀与机组的风机连锁，当风机开动，新风风阀全开：当风机关停进，风阀／水阀全关，R是连锁用的中间继电器．
空气压差开关DPS－1是用来检测过滤网的透气情况，过滤网越脏，透气越低，其两侧的压力差越大，当压力差超过DPS-1的设定值时，微动开关动作，发出报警信号．
热交换器控制工作原理
本系统适用于空调采暖系统的热交换器控制．
由插在水管中的温度信号传感器TE-1,比例积分温度控制器TC-1和电动两通调节阀TV-1组成热交换器出水温度控制系统,TE-1把检测到的温度信号传至TC-1，由TC-1将温度信号与设定值比较，并根据比较的结果输出相应的电压信号，控制TV-1的开度，从而控制通过热交换器的蒸汽量，使另一端的热水的温度保持在需要的范围．温控器工作方式设置为DA. R 是连锁用的中间继电器．。

比例积分电动调节阀工作原理
比例积分电动调节阀是一种常见的工业自动控制设备，用于调节流体（液体或气体）的流量、压力或温度。

以下是比例积分电动调节阀的工作原理：
1.传感器：系统中的传感器（例如压力传感器、温度传感器等）测量所需控制的参数，并将其转换为电信号。

2.控制器：电信号传送到控制器，它根据设定值和实际值之间的差异（误差）来计算控制信号。

控制器通常采用PID（比例-积分-微分）算法来计算控制信号。

-比例（P）：根据误差的大小，控制器生成一个与误差成正比的输出信号。

比例系数可以调整控制器对误差的敏感度。

-积分（I）：控制器对误差进行积分，以消除稳态误差。

积分系数可以调整控制器对误差累积的敏感度。

-微分（D）：控制器根据误差变化率的速度来调整输出信号，以提高系统的响应速度和稳定性。

微分系数可以调整控制器对误差变化率的敏感度。

3.电动执行器：控制器的输出信号被传送到电动执行器，通常是一个电动驱动装置（例如电动执行器或电动阀门驱动器）。

电动执行器根据控制信号的大小和方向来调整阀门的开度，从而控制流体的流量、压力或温度。

4.反馈回路：为了确保控制的准确性和稳定性，系统通常会配置一个反馈回路。

反馈传感器（例如位置传感器）测量执行器的实际状态（例如阀门开度），并将该信息返回给控制器。

控制器使用反馈信号与设定值进行比较，进一步调整输出信号，以实现闭环控制。

通过比例积分电动调节阀的工作原理，控制系统能够根据实际需求对流体参数进行精确的调节和控制，以满足工业过程的要求。

比例积分电动调节阀电动调节阀设备工艺原理背景在工业生产领域，调节阀是其中一种重要的工业自动化控制设备。

电动调节阀是调节阀的一种，在工业生产中被广泛应用。

本文将介绍比例积分电动调节阀电动调节阀设备的工艺原理。

什么是比例积分电动调节阀电动调节阀？比例积分电动调节阀电动调节阀，简称PI电动调节阀，是一种由电动阀门和PID控制器组成的控制装置，是一种自动流量控制设备。

它通过电动执行机构来调节阀门的开度，根据系统的反馈信号调整反馈调节。

在现代工业自动化控制系统中，PI电动调节阀广泛应用于流量、压力、液位的自动控制。

PI电动调节阀设备的工艺原理PI电动调节阀是一个闭环控制的系统，它由PID调节器、颜色标准表、反馈传感器和执行机构等组成。

PID调节器PI电动调节阀的PID调节器是核心部件，它根据设定值和反馈值来计算出阀门开度，在阀门开度达到设定值后，自动调节阀门开度，使其保持在设定值的范围内。

PID调节器由三个部分组成，分别是比例、积分和微分。

•比例控制：比例控制通常是最基本的控制算法，它将被控量与设定的标量做比较，计算出比例误差，并将误差控制变化速度。

•积分控制：积分控制根据被控量的累计误差值来调节调制电流值，以减小误差的范围。

•微分控制：微分控制是通过对被控量的导数进行矫正来实现的。

PID控制器通常根据系统反馈操作，在实际操作中根据反馈调节量进行PID计算，称之为反馈控制器。

颜色标准表颜色标准表是一种比例积分电动调节阀的调节参数表。

它是 PI 调节器的一个指标，根据实际测量值对比设定值的差异来确定颜色变化的方向和步长。

反馈传感器在PI电动调节阀中，反馈传感器用于对系统的反馈进行测量。

常见的反馈传感器有压力传感器、温度传感器和流量传感器等。

反馈传感器通过输出反馈信号给PID调节器来实现阀门开度的调整。

执行机构执行机构是PI电动调节阀阀门进行开关的装置，其由驱动电动机、传动机构和执行元件（如蝶板阀、截止阀）组成。

比例调节阀产品特点
比例积分电动二通调节阀执行器选用铸铝支架及塑料外壳，体积小、重量轻
比例积分电动二通调节阀选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能
比例积分电动二通调节阀适合多种控制信号：增量(浮点)、电压(0～10V)、电流(4～20mA)
比例积分电动二通调节阀具有0～10V或4～20mA反馈信号(选配)
比例积分电动二通调节阀传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命
比例积分电动二通调节阀功耗低、输出力大、噪音小
比例积分电动二通调节阀阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求
比例积分电动二通调节阀阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC 国际标准
比例积分电动二通调节阀阀体结构形式有两通阀(单座)、两通平衡阀(平衡式)、三通合流和三通分流阀
比例调节阀产品功能
比例积分电动二通调节阀系列适用于空调系统的新风机组冬/夏季温度控制。

比例积分电动二通调节阀由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV-1组成送风温度控制系统，安装在送风管道的TE-1把检测到的温度信号传送至TC-1，由TC-1将TE-1的检测值与设定值不断比较，同时不断地输出信号，控制TV 比例积分电动二通调节阀TV-1的开度连续可调。

最终使TE-1测量的环境温度保持在设定温度范围内。

当盘管后的温度低于某限值时，低温保护开关TS-1切断送电机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。

电动比例积分调节阀选型参数
电动比例积分调节阀是一种广泛应用于工业自动化控制系统中
的重要设备，它能够根据输入信号实现对流体介质的精确调节，确
保系统稳定运行。

在选择电动比例积分调节阀时，需要考虑一些重
要的选型参数，以确保设备能够满足系统的要求并具有良好的性能。

首先，需要考虑的是流体介质的性质。

不同的介质在温度、压力、粘度等方面都有所不同，因此需要根据介质的特性选择适合的
电动比例积分调节阀。

例如，对于高温高压介质，需要选择耐高温
高压的材质和密封结构。

其次，需要考虑流体介质的流量特性。

不同的介质在流动过程
中具有不同的流动特性，如液体、气体、蒸汽等，需要选择不同类
型的电动比例积分调节阀来满足不同的流量要求。

另外，还需要考虑系统的工作压力和温度范围。

电动比例积分
调节阀需要能够在系统规定的压力和温度范围内正常工作，因此需
要根据系统的实际工况选择合适的阀门材质、密封材料和执行器类型。

此外，还需要考虑控制精度和响应速度。

不同的系统对于控制精度和响应速度有不同的要求，需要根据系统的控制要求选择合适的电动比例积分调节阀。

一般来说，控制精度要求高的系统需要选择精度高、响应速度快的电动比例积分调节阀。

最后，还需要考虑设备的可靠性和维护性。

选择电动比例积分调节阀时，需要考虑设备的可靠性和维护性，以确保设备能够长期稳定运行并且易于维护。

综上所述，选择电动比例积分调节阀时需要考虑介质性质、流量特性、工作压力和温度范围、控制精度和响应速度、以及设备的可靠性和维护性等多个方面的参数，以确保选型的合理性和设备的性能满足系统的要求。

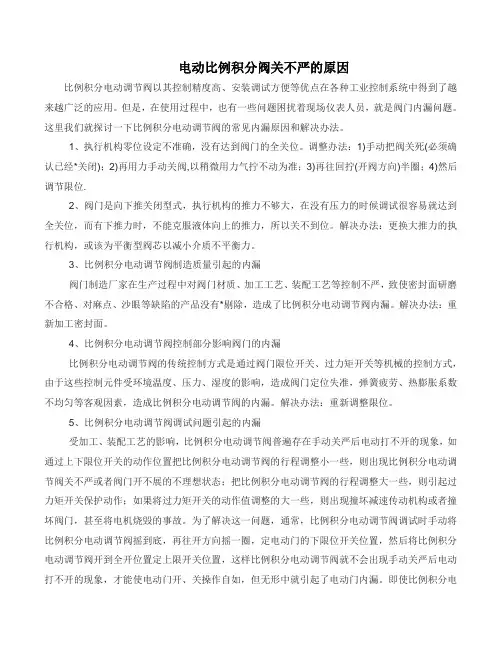

电动比例积分阀关不严的原因比例积分电动调节阀以其控制精度高、安装调试方便等优点在各种工业控制系统中得到了越来越广泛的应用。

但是，在使用过程中，也有一些问题困扰着现场仪表人员，就是阀门内漏问题。

这里我们就探讨一下比例积分电动调节阀的常见内漏原因和解决办法。

1、执行机构零位设定不准确，没有达到阀门的全关位。

调整办法：1)手动把阀关死(必须确认已经*关闭)；2)再用力手动关阀,以稍微用力气拧不动为准；3)再往回拧(开阀方向)半圈；4)然后调节限位.2、阀门是向下推关闭型式，执行机构的推力不够大，在没有压力的时候调试很容易就达到全关位，而有下推力时，不能克服液体向上的推力，所以关不到位。

解决办法：更换大推力的执行机构，或该为平衡型阀芯以减小介质不平衡力。

3、比例积分电动调节阀制造质量引起的内漏阀门制造厂家在生产过程中对阀门材质、加工工艺、装配工艺等控制不严，致使密封面研磨不合格、对麻点、沙眼等缺陷的产品没有*剔除，造成了比例积分电动调节阀内漏。

解决办法：重新加工密封面。

4、比例积分电动调节阀控制部分影响阀门的内漏比例积分电动调节阀的传统控制方式是通过阀门限位开关、过力矩开关等机械的控制方式，由于这些控制元件受环境温度、压力、湿度的影响，造成阀门定位失准，弹簧疲劳、热膨胀系数不均匀等客观因素，造成比例积分电动调节阀的内漏。

解决办法：重新调整限位。

5、比例积分电动调节阀调试问题引起的内漏受加工、装配工艺的影响，比例积分电动调节阀普遍存在手动关严后电动打不开的现象，如通过上下限位开关的动作位置把比例积分电动调节阀的行程调整小一些，则出现比例积分电动调节阀关不严或者阀门开不展的不理想状态；把比例积分电动调节阀的行程调整大一些，则引起过力矩开关保护动作；如果将过力矩开关的动作值调整的大一些，则出现撞坏减速传动机构或者撞坏阀门，甚至将电机烧毁的事故。

为了解决这一问题，通常，比例积分电动调节阀调试时手动将比例积分电动调节阀摇到底，再往开方向摇一圈，定电动门的下限位开关位置，然后将比例积分电动调节阀开到全开位置定上限开关位置，这样比例积分电动调节阀就不会出现手动关严后电动打不开的现象，才能使电动门开、关操作自如，但无形中就引起了电动门内漏。

比例积分调节阀比例积分调节阀又称为比例积分电动调节阀，它属于中央空调末端控制类产品，作为控制风机盘管内水流的执行部件它受控于比例积分温控器。

比例积分温控器通过控制比例积分调节阀，精确调节风机盘管内的水流量（制冷时为冷冻水，制热时为热水），以此达到保持室内恒温的目的。

比例积分调节阀按阀体机构形式可分为：两通单座阀、两通平衡阀、三通分流阀、三通合流阀。

比例积分调节阀按阀体材质可分为：黄铜阀、铸铜阀、铸铁阀、铸不锈钢阀。

上面介绍了比例积分调节阀的一些基本知识，下面我们详细阐述比例积分调节阀在全新风机组控制系统中的应用。

全新风机组控制系统解决方案►全新风机组控制系统解决方案应用分析1 全新风机组温度控制系统是由比例积分温度控制器TC-1、安装在送风管内的温度传感器TE-1和比例积分电动调节阀TV-1组成。

温度控制器TC-1的作用是把置于送风风道的温度传感器TE-1所检测到的送风温度传送至温控器与温控制设定的温度进行比较，并根据比较结果经过比例、积分运算，对电动调节阀TV-1进行控制，从而使送风温度保持在所需要的范围。

2 电动调节阀TV-1与送风风机连锁，以保证切断风机电源时风阀亦同时关闭。

3 装设在新风入口处的常闭二位（ON/OFF）电动风阀DM-1与送风风机连锁。

当送风风机启动时新风风门全开。

4 在需要制冷时，温控器置于制冷模式，当传感器测量的温度达到或高于设定温度时，温控器给电动调节阀TV-1一个关阀信号，电动调节阀TV-1的关阀接点接通阀门关闭。

如果测量温度低于设定温度，温控器给电动阀一个开阀信号，电动阀开阀TV-1接点接通阀门打开。

在需要制热时，温控器置于制热模式，当传感器测量的温度达到或低于设定温度时，温控器给电动调节阀TV-1一个关阀信号，电动调节阀TV-1的关阀接点接通阀门关闭。

如果测量温度高于设定温度，温控器给电动调节阀TV-1一个开阀信号，电动调节阀TV-1开阀接点接通阀门打开。

5 空气过滤网的通气度由压差开关DPS-1检测的。

比例积分电动调节阀电动调节阀安全操作规定1. 前言本文档是为了确保使用比例积分电动调节阀（以下简称电动调节阀）的安全而编写的。

在操作电动调节阀时，应首先确保操作者具备相应的知识和经验，否则可能会造成不必要的事故和损失。

2. 适用范围本文档适用于所有使用比例积分电动调节阀的用户。

3. 电动调节阀的基本构造电动调节阀主要由电动执行器、阀门座、执行机构和附件组成。

3.1 电动执行器电动执行器是电动调节阀的核心部件，主要由电机、减速机、回路解锁机构和位置传感器组成。

3.2 阀门座阀门座是电动调节阀的主体部分，由阀门体和连接板组成。

3.3 执行机构执行机构是电动执行器和阀门座之间的链接部分，主要由阀轴和传动件组成。

3.4 附件附件包括电气控制器、行程开关、限位开关、手动机构等。

4. 安全操作规定4.1 操作前的准备在使用电动调节阀之前，应先了解电动调节阀的基本构造和工作原理，并逐一检查以下各项：•电动执行器: 检查电机、减速机、回路解锁机构和位置传感器是否处于正常状态。

•阀门座: 检查阀门体和连接板是否处于正常状态。

•执行机构: 检查阀轴和传动件是否处于正常状态。

•附件: 检查电气控制器、行程开关、限位开关、手动机构等是否处于正常状态。

4.2 操作时的注意事项在使用电动调节阀时，操作者应严格遵守以下注意事项：•操作前应先检查电源、控制回路、信号回路等各项设备的连接是否正确，并确认均接地为零。

•操作人员应了解电动调节阀的基本知识，熟悉电气控制器，特别是手动机构的使用方法。

在使用手动机构时，应严格按照手动机构的使用说明操作。

•在电动调节阀运行的过程中，操作人员应保持专注、集中，禁止打闹、喧哗或吸烟等行为。

•在操作电动调节阀时，应根据实际需要设定合适的控制方式及指令，避免出现过度控制或不足控制等现象。

•在调节时，应注意防止一个回路卡死。

一旦发生一个回路卡死的情况，应停机检修后再开机运行。

•对于悬挂式安装的电动调节阀，应定期检查悬挂机构状态，确保其处于良好的工作状态。

比例式调节阀的工作原理
比例式调节阀是一种用于控制流体流量或压力的装置。

它基于阀门开度与输入信号的比例关系，通过调节阀门的开度来控制流体的流量或压力。

以下是比例式调节阀的工作原理：
1. 输入信号：比例式调节阀接收一个输入信号，通常是电信号或气压信号。

这个信号的大小和变化反映了所需的流量或压力控制参数。

2. 传感器：比例式调节阀内部有一个传感器，用于检测输入信号的大小和变化。

传感器可以是电子传感器或气压传感器，根据不同的调节阀类型而定。

3. 控制电路：传感器将检测到的信号传递给控制电路。

控制电路根据传感器信号的大小和变化，计算出阀门所需的开度。

这些电路通常包括一个比例放大器或控制器，用于将输入信号转换为适当的开度控制信号。

4. 驱动装置：控制电路生成的开度控制信号被送到阀门的驱动装置。

驱动装置可以是电动执行器、气动执行器或液压执行器等，用来控制阀门的开度。

5. 阀门开度调节：驱动装置根据控制信号的大小和方向，调节阀门的开度。

当控制信号增大时，驱动装置会相应地打开阀门，增加流体的流量或降低压力。

反之，当控制信号减小时，阀门会关闭或减小开度。

6. 反馈机制：比例式调节阀通常配备一个反馈机制，用于
检测阀门的实际开度。

这可以是一个位置传感器或其他反馈装置。

反馈信号被传递回控制电路，用于实时调整控制信号，以使阀门达到预期的开度。

通过不断调整阀门的开度，比例式调节阀能够实现流体流量或压力的精确控制。

它在自动化系统中广泛应用，例如工业过程控制、液压系统和暖通空调系统等。

VB-7200比例积分二通阀VB-3200二通阀价格(元/件)：1000.00元/件用途VB-7200系列法兰阀用于空气调节、热通风、热处理厂和工业加工作业的流体控制。

生产技术规格VB-7200系列法兰阀包括阀体、阀盖、阀瓣、阀杆、轴封和密封件。

阀体规格阀体承压（巴）--16阀体--HT250阀盖--Q235A阀瓣--黄铜阀杆--1Cr18Ni9(AISI302)φ9不锈钢轴封--黄铜流速特性--等百分比阀杆密封件--聚四乙烯挡环＋丁腈橡胶O型密封圈流体最大温度（℃）--120*流体最小温度（℃）--10阀端规格NP16法兰泄漏Kvs百分比0.03注"*"指使用时应避免阀杆和衬垫有结冰现象。

Kvs--是指温度介于5℃和40℃之间的水，流经额定压力降力100Kpa阀门流量，单位为立方米/小时。

安装·按阀体显示的流动方向安装。

·安装前应保证管道清洁，没有焊接时留下的氧化皮。

·管道与阀体相连接时必须安全吻合,并不受振动；·用高温流体(如蒸汽、过热、透热液体)作业的工厂，安装时应使用伸缩接头,以避免管道膨胀,挤压阀体。

·驱动器垂直安装阀体上时,避免驱动器装在阀体的下面。

·需留足够的空间以便日常维护,从阀体上拆卸驱动器。

·阀体不能安装在易爆及环境温度高于50℃或不低于-5℃的环境中,也不能置于蒸汽、水力喷射或滴漏处。

ST-V3000系列比例积分调节阀ST－VA(B)3000系列电动调节阀应用于空调、制冷、采暖以及其它楼宇自动控制系统中，可精确调节系统中的介质流量。

主要功能及特点·执行器支架选用压铸铝（表面经防锈处理）成型，外壳用ABS工程塑料，体积小、重量轻；·执行器选用永磁同步可逆电机，并带有磁滞离合机构，具有可靠的自我保护功能；·多种控制信号：增量（浮点式）控制；比例（调节型）控制；·具有0～10V或4～20mA反馈信号（选配）；·采用金属齿轮，大大提高了驱动器的使用寿命；·功耗低、输出力大、噪音小；·阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质与工作温度的要求；·阀体有螺纹连接和法兰连接两种，安装方便，其构造符合ICE国际标准；·阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀；·介质温度较高时，可选择加装散热片。

电动比例积分调节阀使用方法(一)电动比例积分调节阀使用指南1. 介绍电动比例积分调节阀是一种用于控制流体流量、压力，以及温度等参数的自动控制装置。

本文将详细介绍其使用方法，包括以下几个方面：2. 安装•选择合适的位置，确保阀门可以容易地操作和维护。

•确保安装面光滑，无杂物和凹陷。

•采用合适的接线方式，按照说明书正确接入电源和信号线。

3. 参数设置•根据实际需要，设置阀门的开关参数，包括比例系数、积分时间等。

•根据控制系统的需求，设置输出信号的范围和灵敏度。

•调整阀门的死区和死区补偿，以确保控制精度。

4. 操作流程1.打开电源开关，确保电动比例积分调节阀处于工作状态。

2.输入控制信号，例如通过PLC或PID控制器发送相应的控制指令。

3.电动比例积分调节阀会根据控制指令调整阀门的开合程度，实现流体的控制。

4.监测流体参数，如流量、压力等，确保其在设定范围内稳定运行。

5.如需调整阀门的开闭程度，可以通过控制信号的调整来实现。

5. 注意事项•在操作电动比例积分调节阀之前，确保操作人员具备相关的知识和技能，并采取必要的安全措施。

•定期检查电动比例积分调节阀的工作状态，如发现异常情况应及时进行维修或更换。

•调试期间，逐步进行参数的调整和系统的测试，并及时记录实验数据和相关操作细节。

6. 结论电动比例积分调节阀是自动化控制系统的重要组成部分，它能够在工业生产和流程控制中发挥关键作用。

通过正确安装和参数设置，并遵守操作流程和注意事项，可以保证电动比例积分调节阀的有效运行，并实现精确的流体控制。

7. 其他应用领域电动比例积分调节阀不仅适用于工业领域的流体控制，还可以应用于其他领域，如：水处理行业•在水处理过程中，电动比例积分调节阀可用于调节水流量、水位和水质等参数，确保水处理系统的稳定运行。

石油化工领域•在石油化工生产中，电动比例积分调节阀可用于控制物料的供给、温度和压力，实现精确的反应和生产过程。

制药行业•在制药过程中，电动比例积分调节阀可用于调节药液的流量、浓度和pH值，确保药品的质量和一致性。

比例积分阀的原理比例积分阀的原理1. 电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。

阀芯位移也可以以机械、液压或电形式进行反馈。

电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。

近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。

它出现对移动式液压机械整体技术水平提升具有重要意义。

特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。

2 工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。

工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（screwin cartridge proportional valve），另一类是滑阀式比例阀（spool proportional valve）。

螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省管路和成本低廉等特点，近年来工程机械上应用越来越广泛。

常用螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进行操作。

利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高控制精度。

可以制成如图1所示比例伺服控制手动多路阀，不同输入信号，减压阀使输出活塞具有不同压力或流量进而实现对多路阀阀芯位移进行比例控制。

四通或多通螺旋插装式比例阀可以对工作装置实现单独控制。

滑阀式比例阀又称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。

V AF...暖通空调电动调节阀二通、三通法兰连接行程20-40mm 1.6Mpa№1305联系电话：187 029 36168 产品应用：VAF30/40/50...系列电动调节阀。

采用平衡式结构阀体，国产执行器。

适应暖通空调采暖、通风、制冷、供热、生活水等系统。

也可用于其它行业生产过程中的自动及远程控制。

调节流量、温度、压力等参数。

技术参数：●阀门口径：DN40-DN250mm●二通平衡式、三通分流、三通合流●阀门内件：镍钢、不锈钢●水阀耐温：2℃～150℃；蒸汽阀耐温：2℃～180℃●工作压力：PN1.6Mpa●阀门材质：灰铸铁、球磨铸铁、铸钢●执行器扭力：1800/4000N●控制方式：三位浮点或模拟量(0-10V或4～20mA)阀门特点：●二通平衡式阀体,能克服高压系统的不平衡力。

常用高压差系统。

●阀杆密封加载组合式弹簧自调节“V”型密封圈。

永无泄漏。

●阀门采用双密封技术，可保证“0”泄漏。

（需定制）●国产电动执行器，2年质保。

调节阀参数：公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200 250 阀体L（mm) 160 180 200 230 290 310 350 400 480 590 603 流量系数Kvs值10 25 31 40 63 100 160 250 350 400 530 单座阀压差△P(mpa) 0.50 0.50 0.50 0.50 0.45 0.3 0.25 0.2 0.1 0.08 0.06 平衡式压差△P(mpa) 1.6 1.0 0.9螺栓孔数M14X4 M14X4 M14X4 M16X4 M16X4 M16X8 M16X8 M16X8 M20X8 M20X8 M20X10 推荐配置1000N/1800N 1800N/4000N 4000/6500N 泄漏量二通小于Kvs值的0.01% ; 三通小于Kvs值的0.1%流量特性二通等百分比 , 三通直线阀体材料铸铁球铁、铸钢介质蒸汽、水V AF...暖通空调电动调节阀二通、三通法兰连接 行程20-40mm 1.6Mpa№1305接线端子：V A3000A 三位浮点控制V A3000B 模拟量控制接线端子说明 拨码开关位置说明：4-20MA 拨码开关位置 0-10V 拨码开关位置流量特性：VAF 阀门代号 选用VA3000执行器或ASL 执行器（DN250以上） X 阀门形式 2：二通平衡式3H ：三通合流3F ：三通分流X 阀门口径 040 050 065 080 100 125 150 200 250X阀门介质S ：水阀 Q ：蒸汽阀执行器参数 X 工作电源 6:24V/50HZ 7：220V/50HZX 控制信号 0：三位浮点 1：0～10v 2：4～20mA X 反馈信号 0：无 1：0～10v 2：4～20mA X执 行 器1：≦1800N2：4000N3：6500N/10000N4 5 6 7 8上行下行中线1 23 4 5 24V 电源输入+ 中线 - 输出+ 0-10V 或 4-20MA0-10V 或 4-20MAOFF ON 说明1 V MA 输入2 MA V 输出3 4MA OV 信号低位 4上行下行上行、下行OFF ON 1 ■ 2 ■ 3 ■ 4OFF ON 1 ■ 2 ■ 3 ■ 4V AF...暖通空调电动调节阀二通、三通法兰连接行程20-40mm 1.6Mpa№1305介质流向安装方式：正确正确正确错误日常维护以及安装建议：1)安装时先清理管道，阀门前加装过滤器，以免沙砾、铁锈等杂质进入阀门造成泄露甚至损坏。
