比例积分式控制阀工作原理

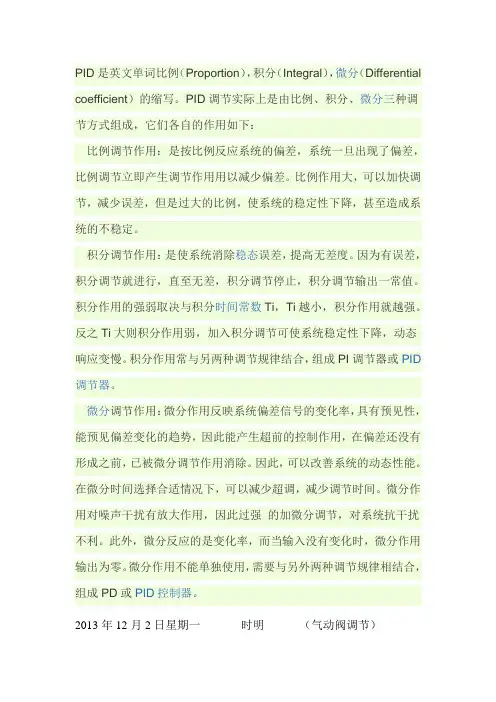

比例、积分、微分控制策略尽管不同类型的控制器，其结构、原理各不相同，但是基本控制规律只有三个：比例(P)控制、积分(I)控制和微分(D)控制。

这几种控制规律可以单独使用，但是更多场合是组合使用。

如比例(P)控制、比例-积分(PI)控制、比例-积分-微分(PID)控制等。

比例(P)控制单独的比例控制也称“有差控制”，输出的变化与输入控制器的偏差成比例关系，偏差越大输出越大。

实际应用中，比例度的大小应视具体情况而定，比例度太小，控制作用太弱，不利于系统克服扰动，余差太大，控制质量差，也没有什么控制作用；比例度太大，控制作用太强，容易导致系统的稳定性变差，引发振荡。

对于反应灵敏、放大能力强的被控对象，为提高系统的稳定性，应当使比例度稍小些；而对于反应迟钝，放大能力又较弱的被控对象，比例度可选大一些，以提高整个系统的灵敏度，也可以相应减小余差。

单纯的比例控制适用于扰动不大，滞后较小，负荷变化小，要求不高，允许有一定余差存在的场合。

工业生产中比例控制规律使用较为普遍。

比例积分(PI)控制比例控制规律是基本控制规律中最基本的、应用最普遍的一种，其最大优点就是控制及时、迅速。

只要有偏差产生，控制器立即产生控制作用。

但是，不能最终消除余差的缺点限制了它的单独使用。

克服余差的办法是在比例控制的基础上加上积分控制作用。

积分控制器的输出与输入偏差对时间的积分成正比。

这里的“积分”指的是“积累”的意思。

积分控制器的输出不仅与输入偏差的大小有关，而且还与偏差存在的时间有关。

只要偏差存在，输出就会不断累积(输出值越来越大或越来越小)，一直到偏差为零，累积才会停止。

所以，积分控制可以消除余差。

积分控制规律又称无差控制规律。

积分时间的大小表征了积分控制作用的强弱。

积分时间越小，控制作用越强；反之，控制作用越弱。

积分控制虽然能消除余差，但它存在着控制不及时的缺点。

因为积分输出的累积是渐进的，其产生的控制作用总是落后于偏差的变化，不能及时有效地克服干扰的影响，难以使控制系统稳定下来。

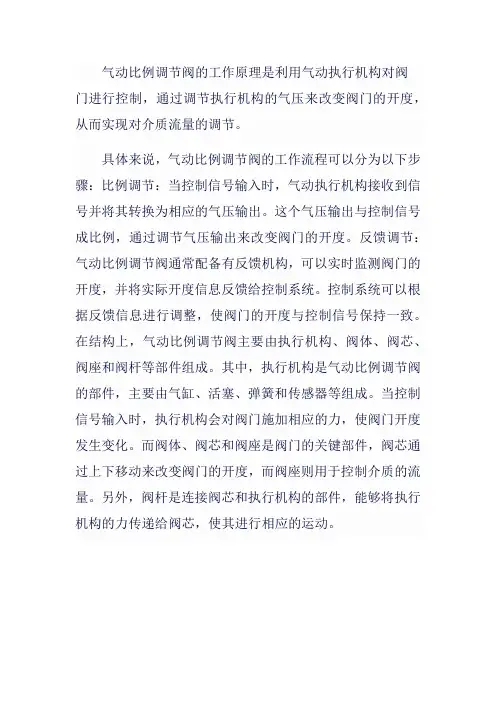

气动比例调节阀的工作原理是利用气动执行机构对阀
门进行控制，通过调节执行机构的气压来改变阀门的开度，从而实现对介质流量的调节。

具体来说，气动比例调节阀的工作流程可以分为以下步骤：比例调节：当控制信号输入时，气动执行机构接收到信号并将其转换为相应的气压输出。

这个气压输出与控制信号成比例，通过调节气压输出来改变阀门的开度。

反馈调节：气动比例调节阀通常配备有反馈机构，可以实时监测阀门的开度，并将实际开度信息反馈给控制系统。

控制系统可以根据反馈信息进行调整，使阀门的开度与控制信号保持一致。

在结构上，气动比例调节阀主要由执行机构、阀体、阀芯、阀座和阀杆等部件组成。

其中，执行机构是气动比例调节阀的部件，主要由气缸、活塞、弹簧和传感器等组成。

当控制信号输入时，执行机构会对阀门施加相应的力，使阀门开度发生变化。

而阀体、阀芯和阀座是阀门的关键部件，阀芯通过上下移动来改变阀门的开度，而阀座则用于控制介质的流量。

另外，阀杆是连接阀芯和执行机构的部件，能够将执行机构的力传递给阀芯，使其进行相应的运动。

比例积分电动调节阀工作原理
比例积分电动调节阀是一种常见的工业自动控制设备，用于调节流体（液体或气体）的流量、压力或温度。

以下是比例积分电动调节阀的工作原理：
1.传感器：系统中的传感器（例如压力传感器、温度传感器等）测量所需控制的参数，并将其转换为电信号。

2.控制器：电信号传送到控制器，它根据设定值和实际值之间的差异（误差）来计算控制信号。

控制器通常采用PID（比例-积分-微分）算法来计算控制信号。

-比例（P）：根据误差的大小，控制器生成一个与误差成正比的输出信号。

比例系数可以调整控制器对误差的敏感度。

-积分（I）：控制器对误差进行积分，以消除稳态误差。

积分系数可以调整控制器对误差累积的敏感度。

-微分（D）：控制器根据误差变化率的速度来调整输出信号，以提高系统的响应速度和稳定性。

微分系数可以调整控制器对误差变化率的敏感度。

3.电动执行器：控制器的输出信号被传送到电动执行器，通常是一个电动驱动装置（例如电动执行器或电动阀门驱动器）。

电动执行器根据控制信号的大小和方向来调整阀门的开度，从而控制流体的流量、压力或温度。

4.反馈回路：为了确保控制的准确性和稳定性，系统通常会配置一个反馈回路。

反馈传感器（例如位置传感器）测量执行器的实际状态（例如阀门开度），并将该信息返回给控制器。

控制器使用反馈信号与设定值进行比较，进一步调整输出信号，以实现闭环控制。

通过比例积分电动调节阀的工作原理，控制系统能够根据实际需求对流体参数进行精确的调节和控制，以满足工业过程的要求。

比例积分电动调节阀电动调节阀设备工艺原理背景在工业生产领域，调节阀是其中一种重要的工业自动化控制设备。

电动调节阀是调节阀的一种，在工业生产中被广泛应用。

本文将介绍比例积分电动调节阀电动调节阀设备的工艺原理。

什么是比例积分电动调节阀电动调节阀？比例积分电动调节阀电动调节阀，简称PI电动调节阀，是一种由电动阀门和PID控制器组成的控制装置，是一种自动流量控制设备。

它通过电动执行机构来调节阀门的开度，根据系统的反馈信号调整反馈调节。

在现代工业自动化控制系统中，PI电动调节阀广泛应用于流量、压力、液位的自动控制。

PI电动调节阀设备的工艺原理PI电动调节阀是一个闭环控制的系统，它由PID调节器、颜色标准表、反馈传感器和执行机构等组成。

PID调节器PI电动调节阀的PID调节器是核心部件，它根据设定值和反馈值来计算出阀门开度，在阀门开度达到设定值后，自动调节阀门开度，使其保持在设定值的范围内。

PID调节器由三个部分组成，分别是比例、积分和微分。

•比例控制：比例控制通常是最基本的控制算法，它将被控量与设定的标量做比较，计算出比例误差，并将误差控制变化速度。

•积分控制：积分控制根据被控量的累计误差值来调节调制电流值，以减小误差的范围。

•微分控制：微分控制是通过对被控量的导数进行矫正来实现的。

PID控制器通常根据系统反馈操作，在实际操作中根据反馈调节量进行PID计算，称之为反馈控制器。

颜色标准表颜色标准表是一种比例积分电动调节阀的调节参数表。

它是 PI 调节器的一个指标，根据实际测量值对比设定值的差异来确定颜色变化的方向和步长。

反馈传感器在PI电动调节阀中，反馈传感器用于对系统的反馈进行测量。

常见的反馈传感器有压力传感器、温度传感器和流量传感器等。

反馈传感器通过输出反馈信号给PID调节器来实现阀门开度的调整。

执行机构执行机构是PI电动调节阀阀门进行开关的装置，其由驱动电动机、传动机构和执行元件（如蝶板阀、截止阀）组成。

比例积分阀‎的原理‎‎‎ 1‎.电液比‎例阀是阀内‎比例电磁铁‎输入电压信‎号产生相应‎动作，使工‎作阀阀芯产‎生位移，阀‎口尺寸发生‎改变并以此‎完成与输入‎电压成比例‎压力、流量‎输出元件。

‎阀芯位移也‎可以以机械‎、液压或电‎形式进行反‎馈。

电液比‎例阀具有形‎式种类多样‎、容易组成‎使用电气及‎计算机控制‎各种电液系‎统、控制精‎度高、安装‎使用灵活以‎及抗污染能‎力强等多方‎面优点，应‎用领域日益‎拓宽。

近年‎研发生产插‎装式比例阀‎和比例多路‎阀充分考虑‎到工程机械‎使用特点，‎具有先导控‎制、负载传‎感和压力补‎偿等功能。

‎它出现对移‎动式液压机‎械整体技术‎水平提升具‎有重要意义‎。

特别是电‎控先导操作‎、无线遥控‎和有线遥控‎操作等方面‎展现了其良‎好应用前景‎。

‎2工程机‎械电液比例‎阀种类和形‎式‎电液比例阀‎包括比例流‎量阀、比例‎压力阀、比‎例换向阀。

‎工程机械液‎压操作特点‎，以结构形‎式划分电液‎比例阀主要‎有两类：一‎类是螺旋插‎装式比例阀‎（scre‎w in c‎a rtri‎d ge p‎r opor‎t iona‎l val‎v e），另‎一类是滑阀‎式比例阀（‎s pool‎prop‎o rtio‎n al v‎a lve）‎。

‎螺旋插装式‎比例阀是螺‎纹将电磁比‎例插装件固‎定油路集成‎块上元件，‎螺旋插装阀‎具有应用灵‎活、节省管‎路和成本低‎廉等特点，‎近年来工程‎机械上应用‎越来越广泛‎。

常用螺旋‎插装式比例‎阀有二通、‎三通、四通‎和多通等形‎式，二通式‎比例阀主比‎例节流阀，‎它常它元件‎一起构成复‎合阀，对流‎量、压力进‎行控制；三‎通式比例阀‎主比例减压‎阀，也是移‎动式机械液‎压系统中应‎用较多比例‎阀，它主对‎液动操作多‎路阀先导油‎路进行操作‎。

利用三通‎式比例减压‎阀可以代替‎传统手动减‎压式先导阀‎，它比手动‎先导阀具有‎更多灵活性‎和更高控制‎精度。

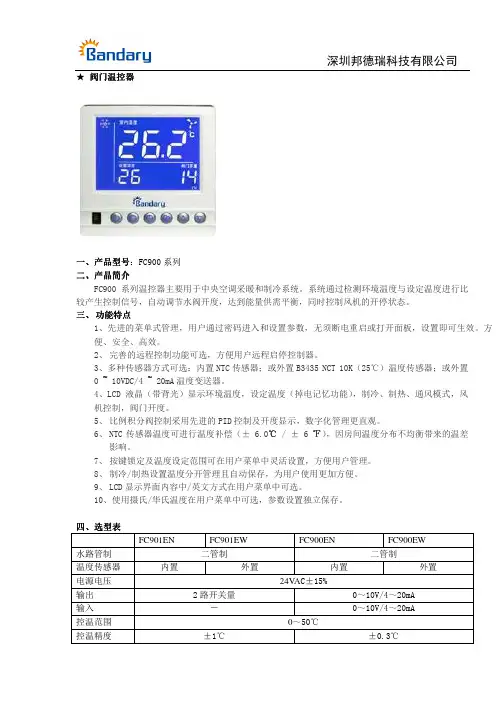

比例积分调节阀比例积分调节阀又称为比例积分电动调节阀，它属于中央空调末端控制类产品，作为控制风机盘管内水流的执行部件它受控于比例积分温控器。

比例积分温控器通过控制比例积分调节阀，精确调节风机盘管内的水流量（制冷时为冷冻水，制热时为热水），以此达到保持室内恒温的目的。

比例积分调节阀按阀体机构形式可分为：两通单座阀、两通平衡阀、三通分流阀、三通合流阀。

比例积分调节阀按阀体材质可分为：黄铜阀、铸铜阀、铸铁阀、铸不锈钢阀。

上面介绍了比例积分调节阀的一些基本知识，下面我们详细阐述比例积分调节阀在全新风机组控制系统中的应用。

全新风机组控制系统解决方案►全新风机组控制系统解决方案应用分析1 全新风机组温度控制系统是由比例积分温度控制器TC-1、安装在送风管内的温度传感器TE-1和比例积分电动调节阀TV-1组成。

温度控制器TC-1的作用是把置于送风风道的温度传感器TE-1所检测到的送风温度传送至温控器与温控制设定的温度进行比较，并根据比较结果经过比例、积分运算，对电动调节阀TV-1进行控制，从而使送风温度保持在所需要的范围。

2 电动调节阀TV-1与送风风机连锁，以保证切断风机电源时风阀亦同时关闭。

3 装设在新风入口处的常闭二位（ON/OFF）电动风阀DM-1与送风风机连锁。

当送风风机启动时新风风门全开。

4 在需要制冷时，温控器置于制冷模式，当传感器测量的温度达到或高于设定温度时，温控器给电动调节阀TV-1一个关阀信号，电动调节阀TV-1的关阀接点接通阀门关闭。

如果测量温度低于设定温度，温控器给电动阀一个开阀信号，电动阀开阀TV-1接点接通阀门打开。

在需要制热时，温控器置于制热模式，当传感器测量的温度达到或低于设定温度时，温控器给电动调节阀TV-1一个关阀信号，电动调节阀TV-1的关阀接点接通阀门关闭。

如果测量温度高于设定温度，温控器给电动调节阀TV-1一个开阀信号，电动调节阀TV-1开阀接点接通阀门打开。

5 空气过滤网的通气度由压差开关DPS-1检测的。

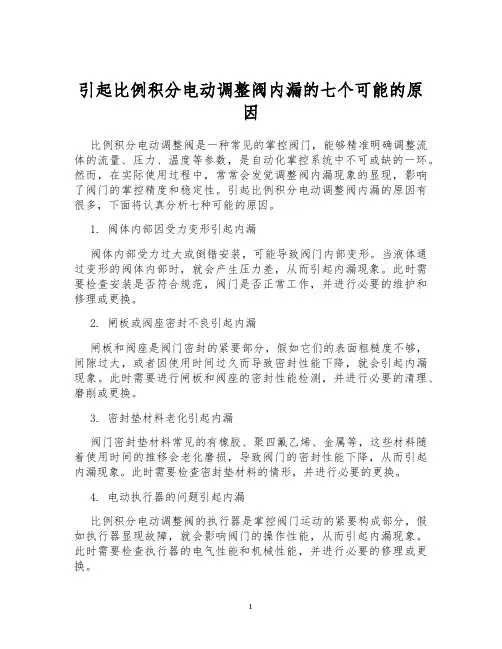

引起比例积分电动调整阀内漏的七个可能的原因比例积分电动调整阀是一种常见的掌控阀门，能够精准明确调整流体的流量、压力、温度等参数，是自动化掌控系统中不可或缺的一环。

然而，在实际使用过程中，常常会发觉调整阀内漏现象的显现，影响了阀门的掌控精度和稳定性。

引起比例积分电动调整阀内漏的原因有很多，下面将认真分析七种可能的原因。

1. 阀体内部因受力变形引起内漏阀体内部受力过大或倒错安装，可能导致阀门内部变形。

当液体通过变形的阀体内部时，就会产生压力差，从而引起内漏现象。

此时需要检查安装是否符合规范，阀门是否正常工作，并进行必要的维护和修理或更换。

2. 闸板或阀座密封不良引起内漏闸板和阀座是阀门密封的紧要部分，假如它们的表面粗糙度不够，间隙过大，或者因使用时间过久而导致密封性能下降，就会引起内漏现象。

此时需要进行闸板和阀座的密封性能检测，并进行必要的清理、磨削或更换。

3. 密封垫材料老化引起内漏阀门密封垫材料常见的有橡胶、聚四氟乙烯、金属等，这些材料随着使用时间的推移会老化磨损，导致阀门的密封性能下降，从而引起内漏现象。

此时需要检查密封垫材料的情形，并进行必要的更换。

4. 电动执行器的问题引起内漏比例积分电动调整阀的执行器是掌控阀门运动的紧要构成部分，假如执行器显现故障，就会影响阀门的操作性能，从而引起内漏现象。

此时需要检查执行器的电气性能和机械性能，并进行必要的修理或更换。

5. 减震器脱空引起内漏比例积分电动调整阀的减震器起到缓冲和隔离阀门振动的作用，假如减震器显现脱空或破损的情况，就会引起内漏现象。

此时需要检查减震器的安装和使用情形，并进行必要的修理或更换。

6. 电子元器件损坏引起内漏比例积分电动调整阀内部有多种电子元器件，假如这些元器件损坏或连接不良，就会影响阀门的操作性能，从而引起内漏现象。

此时需要检查电子元器件的连接状态和工作情况，并进行必要的修理或更换。

7. 工作环境问题引起内漏比例积分电动调整阀的工作环境可能存在污染、腐蚀、高温等因素，这些因素会对阀门的操作性能造成影响，从而引起内漏现象。
