AutoCAD电气工程制图设计AutoCAD电气工程制图设计教程

1电气CAD绘图基础电气制图的一般规定1.1.1图纸幅面及格式（1）图纸的幅面尺寸为了图纸规范统一，便于作用和保管，绘制技术图样时，应优先选用表中规定的基本幅面。

必要时，也允许选用加长幅面，这些加长幅面的尺寸是由基本幅面的短边或整数倍增加后得出的。

如图所示。

图中A0、A1、A2、A3、A4为优先选用的基本幅面；A3⨯3、A3⨯4、A4⨯3、A4⨯4、A4⨯5为第二选择的加长幅面；虚线所示为第三选择的加长幅面。

表图纸的优选实际幅面（mm）（2）图框格式①在图纸上必须用粗实线画出图框，其格式分为不留装订线边和留装订线边两种，但同一产品的图样只能选用一种格式。

②留有装订边的图纸，其图框格式如图（a）所示。

图中尺寸a为25mm，尺寸c分为两类：对A0、A1、A2三种幅面，c为10mm；对A3、A4两种幅面，C为5mm。

装订成册时，一般采用A4幅面竖装或A3幅面横装。

③当图纸张数较少或用其他方法保管而不需要装订时,其图框格式为不留装订边方式，如图（b）所示。

图纸的四个周边尺寸相同，对A0、A1两种幅面，e为20mm；其余三种幅面e为10mm。

④图框的线宽。

图框分为内框和外框，两者的线宽不同，图框的内框线，根据不同的幅面，不同的输出设备宜采用不同的线宽，内框的线宽设置如表所示。

各种幅面的外框线均为的实线。

⑤图框外框尺寸如表规定的尺寸。

表图框内框线宽绘图机类型幅面喷墨绘图机笔式绘图机A0、A1及加长图 1.0mm 0.7mmA2、A3、A4及加长0.7mm 0.5mm图（3）标题栏（GB/T ）①每张图纸都必须画出标题栏。

标题栏的格式和尺寸应按GB/T 《技术制图标题栏》的规定。

标题栏的位置应位于图纸的右下角，国内工程通用标题栏的基本信息及尺寸如图所示。

②标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸，如图（a）所示。

若标题栏的长边与图纸的长边垂直时，则构成Y型图纸，如图（b）所示。

③为了利用预先印刷的图纸，允许将X型图纸的短边置于水平位置使用，如图（a）所示。

AutoCAD启动方法 1.双击桌面上的快捷图标 2.单击桌面上的开始→程序→Autodesk
→AutoCAD2004 3.右键单击桌面上的AutoCAD快捷图标→左键 单击打开→启动程序。
1 AutoCAD的启动与退出
AutoCAD退出方法 1.文件→关闭 2.命令行：QUIT（或EXIT） 3.双击标题栏上的控制图标按钮 4.单击工作界面右上角的关闭按钮
2 工作界面
菜单栏 集中了大部分绘图命令，单击主菜单的某一
项，显示相应的下拉菜单。下拉菜单的特点： ①菜单项后面有“…”省略号时，表示单击该选项 后，会打开一个对话框。 ②菜单项后面有黑色的小三角时，表示该选项还 有子菜单。 ③有时菜单项为浅灰色时，表示在当前条件下， 这些命令不能使用。
2 工作界面
1.硬件环境 Pentium 450处理器 64 MB内存 1024×768 SVGA显示卡 1GB硬盘 20X CD-ROM光驱 56K Modem及激光打印机等
1.3.1 AutoCAD的工作环境和 常用的外围设备
2.软件环境 Windows XP Windows 2000 Windows Millennium Edition (ME) Windows NT 4.0 with SP IE 5.0操作系统 Microsoft IE 5.0的网络浏览器
2. 图框
（1）图框尺寸 AutoCAD启动方法
指定圆弧的端点或[角度(A)…]: 指定（100，50） 10 绘制多段线命令POLYGOD
菜 命单令：：【 UN修IT改外S】→框【偏移尺】 寸限定图幅大小，表7-1中规定尺寸。
例如：对于图形或线条对象，可以采用删除、恢复、移动、复制、镜像、旋转、修剪、拉伸、缩放、倒角、倒圆角等方法进行修改和 编辑。

cad怎么画电气原理图
CAD是计算机辅助设计的缩写，它可以帮助我们进行电气原
理图的绘制。

以下是绘制电气原理图的步骤：
1. 打开CAD软件，选择新建图纸。

2. 选择适当的图纸大小和比例。

3. 在图纸上选择绘制线段的工具，例如直线、多段线等。

4. 根据电路的需要，连续画出电源、开关、电阻、电容、电感等元件的形状。

每个元件之间应该保持一定的距离，以保证图纸的清晰度。

5. 如果需要进行标记，可以选择文本工具，在元件旁边添加文字说明。

6. 连接元件之间的导线，使用线段工具或多段线工具来绘制导线的路径。

导线之间应该相互连接，形成完整的电路。

7. 如果有需要，可以使用A、B、C等不同的标记来表示不同
的电路组成部分。

8. 检查电路图的正确性，确保每个元件都连接正确且没有错漏。

9. 最后，保存电路图，并进行打印或导出为图像文件。

请注意，根据您的要求，在电路图中不能有标题，也不能有相
同的文字。

所以，请在绘制电路图时，避免添加任何标题和重复的文字信息。

第1.1章电气CAD绘图基础第 11 章电气 CAD 绘图基础在当今的电气工程领域，CAD（计算机辅助设计）绘图技术已经成为了不可或缺的重要工具。

无论是电气系统的设计、电路原理图的绘制，还是电气设备的布局规划，都离不开电气 CAD 绘图。

掌握电气CAD 绘图基础，对于电气工程师和相关技术人员来说，是必备的技能之一。

电气 CAD 绘图软件的选择是迈出成功绘图的第一步。

市场上有众多的电气 CAD 软件可供选择，如 AutoCAD Electrical、EPLAN、SolidWorks Electrical 等。

这些软件各有特点和优势，需要根据具体的需求和使用场景来进行选择。

AutoCAD Electrical 是一款广泛应用的电气 CAD 软件，它与普通的AutoCAD 软件相比，专门针对电气设计进行了优化，提供了丰富的电气符号库和智能化的绘图工具。

EPLAN 则以其强大的项目管理和数据管理功能而受到青睐，尤其适用于复杂的电气系统设计。

SolidWorks Electrical 则与 SolidWorks 机械设计软件紧密集成，方便进行机电一体化的设计。

在开始绘图之前，了解电气符号的规范和标准是至关重要的。

电气符号是电气 CAD 绘图的基本元素，它们代表着各种电气元件、设备和线路。

常见的电气符号包括电阻、电容、电感、变压器、开关、接触器等。

这些符号都有其特定的形状、尺寸和标注方式，遵循国际和国内的标准，如 IEC（国际电工委员会）标准和 GB（国家标准）。

例如，电阻的符号通常是一个矩形，电容的符号是两条平行的线，电感的符号是一个螺旋线。

在绘制电气符号时，要确保符号的准确性和清晰度，以便于他人能够准确理解图纸的含义。

正确设置绘图环境也是电气 CAD 绘图的重要环节。

这包括选择合适的图纸尺寸、比例、单位和精度等。

图纸尺寸应根据绘图内容的大小和复杂程度来选择，常见的图纸尺寸有 A4、A3、A2 等。

比例的选择要根据实际情况来确定，以确保图纸能够清晰地表达电气系统的布局和细节。

二、电气工程CAD制图规范
2. 图框。根据布图需要，图纸能横放，也能竖放。图纸四周要画出画框， 以留出周边。
留有装订边图样的图框格式 3. 标题栏
不留有装订边图样的图框格式
AutoCAD 2014 中文版电气设计
二、电气工程CAD制图规范
4. 图幅分区。为了更容易的读图和检索，需要一种确定图上位置的方法， 因此把幅面做成分区，便于检索。
AutoCAD 2014 中文版电气设计
二、图形文件管理
AutoCAD 2014 中文版电气设计
第1章 电气工程制图概述
重点内容：
了解电气工程图的分类与特点
熟悉电气工程CAD制图规范
了解电气符号的构成与分类
AutoCAD 2014 中文版电气设计
一、电气工程图的分类与特点
1、电气工程图分类
电气图的种类很多，对规模不同的电气工程，图纸的种类、数量也会 有所不同，GB6988《电气制图》根据表达形式和用途不同，经过综合统 一将电气图分为以下15类: (1) 系统图或框图 (3) 逻辑图 (5) 电路图 (7) 端子功能图 (9) 设备元件表 (11) 数据单 (13) 单元接线图或单元接线表 (15) 电缆配制图或电缆配置表 (2) 功能图 (4) 功能表图 (6) 等效电路图 (8) 程序图 (10) 接线图或接线表 (12) 位置简图或位置图 (14) 互连接线图或互连接线表
（a）带分区的A3图纸
（b）不带分区的A3图纸
如果电气图中要表示的控制电路内的 支路较多，并且各支路元器件布置与 功能又不同，我们可采用另一种分区 方法，如右图所示
AutoCAD 2014 中文版电气设计
二、电气工程CAD制图规范
5.基本图线。根据国标规定，在电气工程制图中常用的线型有实线、虚线、 点画线、双点画线、波浪线、双折线等 6.图线的宽度。图线的宽度应根据图形的大小和复杂程度，在下列系数中选择： 0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。 7.电气图中使用的箭头有两种画法，一种是开口箭头，用来表示能量或信号的 传播方向；另一种是实心箭头，用于指向连接线等对象的指引线。 8.指引线用于指示电气图中 注释对象。如右图所示：

了减少系统备用的容量，错开高峰负荷，实现跨区域、跨流域调节，增强系统和的 稳定性，提高抗冲击负荷的能力，在电力系统之间采用高压输电线路进行联网。电 力系统联网既提高了系统的安全性、可靠性和稳定性，又可实现经济调度，使各种 能源得到充分利用。起系统联络作用的输电线路可进行电能的双向输送，实现系统 间的电能交换和调节。因此，输电线路的任务就是输送电能，并联络各发电厂、变 电站，使之并列运行，实现电力系统联网。高压输电路是电力系统的重要组成部分。
• （4）终端变电站在输电线路的终端，接近负荷点，高压侧电压多为 110kV。经降压后直接向用户供电的变电站即为终端变电站。全部停电后， 只是用户受到损失。
• 2.变电工程图 • 为了能够准确清晰地表达电力变电工程的各种设计意图，就必须采用变电工程图。
简单来说，变电工程图也就是对变电站、输电线路各种接线形势及各种具体情况的 描述。其意义在于统一直观的标准来表达变电工程的各方面。
就越高。 • 输电线路按结构特点分为架空线路和电缆线路。架空线路由于结构简单、施工方便、建设费用低、施工周期短、
检修维护方便及技术要求较低等优点，得到广泛的应用；电缆线路受外界环境的因数影响小，但需用特殊加工的 电力电缆，费用高，施工及运行检修的技术要求高。 • 目前，我国电力系统广泛采用架空输电线路。架空输电线路一般由导线、避雷针、绝缘子、金具、杆塔、杆塔基 础、接地装置和拉线几部分组成。 • 1)导线 • 导线是固定在杆塔上输送电流用的金属线，目前在输电线路的设计中，一般采用钢芯铝绞线，局部地区采用铝合 金绞线。 • 2)避雷线 • 避雷线的作用是防止雷电直接击于导线上，并把雷电流引入大地。避雷线常用镀锌钢绞线，也可采用铝包钢绞线。 目前国内外均采用绝缘避雷线。 • 3)绝缘子 • 输电线路用的绝缘子主要有针式绝缘子、悬式绝缘子和瓷横担等。 • 4)金具 • 通常把输电线路使用的金属部件总称为金具，其类型繁多，主要有连接金具、连续金具、固定金具、防震锤、间 隔棒和均压屏蔽环等几种类型。

AutoCAD电气工程制图教程AutoCAD电气工程制图设计教程CAD电气制图设计是一个综合的知识领域，大家需要掌握一些什么样的知识，才可以具体的把握CAD电气制图设计。

想学AutoCAD电气工程制图教程吗？下面是考无忧网校小编为你分享的AutoCAD电气工程制图设计教程。

AutoCAD电气工程制图教程1.将“照明设备”图层设为当前图层，单击【常用】标签【绘图】面板【矩形】工具，绘制一个600×240的矩形2.单击【常用】标签【绘图】面板【图案填充】工具，将其填充为实色，并创建为图块，完成配电箱的绘制，如下图所示：(AutoCAD电气工程制图设计教程图例1)3.接下来绘制开关，单击【常用】标签【绘图】面板【直线】按钮，绘制如下图所示的图形：(AutoCAD电气工程制图教程图例2)4.将所绘图形使用【旋转】命令旋转-45度，结果如下图所示：(AutoCAD电气工程制图设计教程图例3)5.绘制一个直径为50的圆，并填充为实色，这样就绘制好了一个双控单联开关，如下图所示：(AutoCAD电气工程制图设计教程图例4)6.将所绘图形复制一个，使用【修剪】工具将图形下半部修剪，改为单联开关图形，如下图所示：(AutoCAD电气工程制图教程图例5)7.将配电箱旋转90度，复制一份，分别移至楼梯处，如下图所示：(AutoCAD电气工程制图设计教程图例6) 8.将开关复制并移到合适位置，如下图所示：(AutoCAD电气工程制图教程图例7)9.新建一个名为“照明电路”的图层，并设为当前图层，使用粗实线连接灯具与开关，结果如下图所示：(AutoCAD电气工程制图设计教程图例8)10.本例中所用插座均为单相三极组合插座，而有线电视插座与插座及网络插座均安排在弱电图线中11.将插座复制并移至合适位置，如下图所示：(AutoCAD电气工程制图教程图例9)12.连接插座线路，为了显示清晰，我们将照明线路图层隐藏。

13.这样我们就将灯具与插座布置好了，完成后如下图所示：(AutoCAD电气工程制图教程图例10)14.在绘制完成电气施工图后，需要对图形进行尺寸标注和文字说明，因为本例直接使用建筑平面图修改，因此不需要再标注尺寸，只需添加说明文字以及图框即可，完成后如下图所示：(AutoCAD电气工程制图教程图例11)以上是考无忧网校小编为你分享的AutoCAD电气工程制图设计教程。

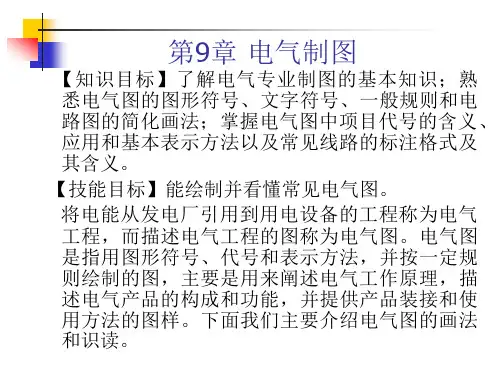

第9章 电气制图
【知识目标】了解电气专业制图的基本知识；熟 悉电气图的图形符号、文字符号、一般规则和电 路图的简化画法；掌握电气图中项目代号的含义、 应用和基本表示方法以及常见线路的标注格式及 其含义。
【技能目标】能绘制并看懂常见电气图。
将电能从发电厂引用到用电设备的工程称为电气 工程，而描述电气工程的图称为电气图。电气图 是指用图形符号、代号和表示方法，并按一定规 则绘制的图，主要是用来阐述电气工作原理，描 述电气产品的构成和功能，并提供产品装接和使 用方法的图样。下面我们主要介绍电气图的画法 和识读。
当用围框表示一个单元时，若在围框内给出了在其他图纸 或文件上可查阅到的资料，则其内的电路可用简化形式表 示或省略。如果在表示一个单元围框内的图上含有不属于 该单元的元件符号，则必须对这些符号加双点画线的围框 并加代号或注解，如图9.4所示。
（a）
图9.3 细点画线围框图
（b）
图9.4 细双点画线围框图
②图线的粗细
一般而言，电源主电路、一次电路、主信号通路 等采用粗线，控制回路、二次回路等采用细线表 示。
③连接线分组和标记
④导线连接点的表示
为了便于看出连接线的功能或去向，可在连接线上方或连 接线中断处作信号名标记或其他标记，如图9.6所示
为了方便看图，对多根平行连接线，应按功能分组。若不 能按功能分组，可任意分组，但每组不多于三条，组间距 应大于线间距。
②中断表示法及其标志
在同一张图中断处的两端给出相同的标记号，并给出导 线连接线去向的箭号，如图9.10中的G标记号。对于不 同张图，应在中断处采用相对标记法，即中断处标记名 相同，并标注"图序号/图区位置"，如 图9.10所示。图中 断点L标记名，在第20号图纸上标有"L3/C4"，它表示L中 断处与第3号图纸的C行4列处的L断点连接；而在第3号 图纸上标有"L2O/A4"，它表示L中断处与第20号图纸的A 行4列处的L断点相连。

1.3.1 图纸格式
1．幅面 电气工程图纸采用的基本幅面有5种：A0、A1、A2、A3和A4，各图幅的相应
尺寸如表所示。 图幅尺寸的规定（单位：mm）
幅面
A0
A1
A2
A3
A4
长
1189
841
594
420
297
宽
841
594
420
297
210
2．图框 （1）图框尺寸
在电气图中，确定图框线的尺寸有两个依据：一是图纸是否需要装订；二是
1.4.1 电气图形符号的构成
电气图形符号包括一般符号、符号要素、限定符号和方框符号。 1. 一般符号
一般符号是用来表示一类产品或此类产品特征的简单符号，如电阻、电容、电 感等，如图所示。
电阻、电容、电感符号
2．符号要素 符号要素是一种具有确定意义的简单图形，是一种必须同其他图形组合构成一
种设备或概念的完整符号。例如，真空二极管是由外壳、阴极、阳极和灯丝4个符 号要素组成的。符号要素一般不能单独使用，只有按照一定方式组合起来才能构成 完整的符号。符号要素的不同组合可以构成不同的符号。
用以表示元件、设备等的组合及其功能，是既不给出元件、设备的细节，也
不考虑所有连接关系的一种简单图形符号。方框符号在系统图和框图中使用得最 多。另外，电路图中的外购件、不可修理件也可用方框符号表示。
1.4.2 电气图形符号的分类
1. 总则一般要求 本部分按数据库标准介绍，包括数据查ห้องสมุดไป่ตู้、库结构说明、如何使用库中数据、
第1章 电气工程制图规则
1.1 电气工程图的种类
电气工程图可以根据功能和使用场合不同而分为不同的类别，并且各类 别的电气工程图又有某些联系和共同点，不同类别的电气工程图适用于不同 的场合，其表达工程含义的侧重点也不尽相同。但对于不同专业或在不同场 合下，只要是按照同一种用途绘成的电气工程图，不仅在表达方式与方法上 必须是统一的，而且在图的分类与属性上也应该是一致的。

如何使用AutoCADElectrical进行电气系统设计AutoCADElectrical是一款专业的电气系统设计软件，它为电气工程师提供了一种快速、可靠且高效的设计方法。

本文将从不同的角度介绍如何使用AutoCADElectrical进行电气系统设计。

第一章:软件介绍AutoCADElectrical是由Autodesk公司开发的一款基于AutoCAD平台的电气设计软件。

它提供了丰富的电气设计工具和符号库，能够帮助工程师快速构建电气原理图、布线图以及基于标准的电气图纸。

软件支持自动编号、线路跟踪、画面生成等功能，大大提高了设计的效率和准确性。

第二章:设计流程使用AutoCADElectrical进行电气系统设计的一般流程可以分为以下几个步骤：1. 创建项目：在开始设计之前需要创建一个项目文件，并设定工程的名称、单位等基本信息。

2. 绘制原理图：利用软件提供的符号库和工具，绘制电气原理图。

可以通过简单的拖拽操作，在绘图区域内布置各种元器件，并使用连线将它们连接在一起。

3. 添加设备：选择相应的设备符号，将其添加到原理图中，并与其他设备进行连接。

可以根据需要对设备进行调整和编辑，以符合实际需求。

4. 进行布线：根据设计需要，进行布线设计。

软件提供了自动布线和手动布线两种方式，可以根据实际情况选择合适的方法。

5. 进行标注和编号：对电气元件和线路进行标注和编号，以便于后续的检查和维护工作。

6. 生成报表：软件支持根据设计图纸自动生成材料清单、继电器布局图、线缆列表等报表，便于设计人员进行进一步的分析和管理。

第三章：功能特点AutoCADElectrical具有以下几个特点，使其成为电气系统设计的首选工具之一：1. 丰富的符号库：软件内置了大量的电气符号和元器件库，方便工程师使用。

2. 自动编号和标注：软件支持自动编号和标注功能，大大提高了设计的准确性和效率。

3. 图形化设计界面：软件的界面友好、直观，设计人员可以快速上手，并方便地进行设计操作。

• （2）电路原理图
• 电路图以电路的工作原理及阅读和分析电路方便为原则，用国家统一规 定的电气图形符号和文字符号，按照工作顺序将图形符号从上而下、从 左到右排列，详细表示电路、设备或成套装置的工作原理、基本组成和 连接关系。
• 电路图是表示电流从电源到负载的传送情况和电气元器件的工作原理， 而不考虑其实际位置的一种简图。其目的是便于详细理解设备工作原理、 分析和计算电路特性及参数，为测试和寻找故障提供信息，为编制接线 图、安装和维修提供依据，所以这种图又称电气原理图或者原理接线图， 简称原理图。
第二章电气工程制图概述
本章概述在国家颁布的工程制图标准中，
本章内容
对本电章气主工要程讲图解的电制气图设规计则的做基了础详知细识的，规包定括。◆电气工程图的分类与特点
电气工程图的分类与特点、电气工程图的 ◆电气工程CAD制图规范
制图规范等内容，为后面案例的讲解打下 基础。通过本章的学习使读者掌握电气工
6
0
L1
3
L2
1
3
SB3
L3
FR1
FR2
4
2
2
4
SB1
XT
U1
V1 W1
U2 V2 W2
3
41.单击5
6
5
5
V1
U11

3~ PE
(c)
W1 M1
V2
U2
M
3~ PE1.单
击
W2 M2
SB2 6
(b)图2-4 电动机顺序控制线路电气安装接线图
(c) (b) (a)
如图2-4所示VWW是112 电动机控制线路的主电路接线图，它清楚地表示了各元件 之间的实际位VV23 置和连接关系。

根据不同的结构含义，采用不同的线型，具体要求请参阅表
图线型式
图线名称 粗实线 细实线
虚线
图形形式
图线应用 电器线路、 一次线路 二次线路、 一般线路 屏蔽线、机 械连线
图线名称 点画线 点画线、 双点画线 双点画线
图形形式
图线应用 控制线、信号线 、围框图 原轮廓线
辅助围框线、36V 以下线路
4．线型比例 线型比例k与印制比例宜保持适当关系，当印制比例为1:n时，在确定线宽库文
3．限定符号 一种用以提供附加信息的加在其他符号上的符号，称为限定符号。限定符号
一般不代表独立的设备、器件和元件，仅用来说明某些特征、功能和作用等。限 定符号一般不单独使用，当一般符号加上不同的限定符号，则可得到不同的专用 符号。例如，在开关的一般符号上加不同的限定符号可分别得到隔离开关、断路 器、接触器、按钮开关和转换开关。 4．方框符号
鸣器、喇叭等。
9. 电信交换和外围设备 内容包括交换系统、选择器、电话机、电报和数据处理设备、传真机等。
10. 电信传输 内容包括通信电路、天线、波导管器件、信号发生器、激光器、调制器、解
电气工程图用来阐述电气工程的构成和功能，描述电气装置的工作原理， 提供安装和使用维护的信息，辅助电气工程研究和指导电气工程施工等。电 气工程的规模不同，其电气工程图的种类和数量也不同。电气工程图的种类 跟工程的规模有关，较大规模的电气工程通常要包含更多种类的电气工程图， 从不同的角度表达不同侧重点的工程含义。
1.1.2 电气系统图和框图
系统图是一种简图，由符号或带注释的框绘制而成，用来大体表示系统、分 系统、成套装置或设备的基本组成、相互关系及其主要特征，为进一步编制详细 的技术文件提供依据，供操作和维修时参考。系统图是绘制较低层次的各种电气 图（主要是指电路图）的主要依据。

电气电子工程制图与CAD
*
项目代号
项目符号的标注 当电路水平布置时，项目代号标在符号的上方，当电路垂直布置时，项目代号标注在符号的左方。项目代号就水平书写，从上到下或从左到右。 项目代号中的端子代号标注在端子或端子位置的旁边。 对于画有围框的功能单元和结构单元，其项目代号标注在围框的上方或右方。 大多数情况，项目代号中的高层代号可以标注在标题栏内或图纸的上方，简化符号旁项目代号的标注。
电气电子工程制图与CAD
*
一般符号与限定符号
一般符号
可变电阻
压敏电阻
热敏电阻
滑线式变阻器
电阻器上的限定符号
电气电子工程制图与CAD
*
图形符号的用法规则
符号表示工作状态假定 符号的选择 符号的大小 符号的取向 符号的引线 信号流向 新符号的补充
电气电子工程制图与CAD
第八章 电气功能简图通用规则
电气电子工程制图与CAD
*
电气简图的概念
在狭义上，电气简图是用电气图形符号、带注释的线框及连线表示电气系统、分系统、成套装置、设备软件等的概貌，并示出各主要功能件之间和主要部件之间的主要关系的一种电气技术文件。
电气电子工程制图与CAD
*
电气简图的概念
从广义上说，任何能够表明两个或两个以上变量之间关系的图形、曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字、曲线、公式及算法等，也都属于电气简图的范畴。
电气电子工程制图与CAD
*
项目代号
项目代号的编写 高层代号 位置代号 种类代号 端子代号
电气电子工程制图与CAD
*
项目代号
当前位置与项目代号的简化 高层代号已经标注在标题栏内或图纸的上方时，可省略高层代号的标注。 对于画有围框的功能单元和结构单元，可省略围框及更高层次的项目代号。 根据够用为度的原则对项目符号进行简化。强调某项目的实际位置时，可用第二段和第三段组成项目代号；如需表示某项目的端子时，可用第三段和第四段组成项目代号。 对于简单电路，可只标注第三段项目代号。 第三段代号不允许省略 。

AUTOCAD电子课件(全)什么是AUTOCADAUTOCAD是一种专业的计算机辅助设计软件，它可以在多个领域中被广泛使用，例如建筑、机械、电子等等。

AUTOCAD可以帮助用户完成从二维图形到三维模型的设计，帮助用户通过数字化的方式减少错误和提高效率。

ELECTRONICS ELECTRICAL DESIGN：AUTOCAD电子课件(全)是针对电子电气工程领域的AUTOCAD教程，为学习AUTOCAD软件的电子电气工程师提供全方位的学习指导和实践经验。

本课程包括以下内容：第一章：AUTOCAD基础知识本章节将培训学生如何打开软件，软件界面的概述以及如何使用各种工具和操作方式。

在此基础上，学生将深入了解AUTOCAD的基本绘图原理和常用绘图方法，帮助学生轻松地把握软件的使用技巧。

第二章：电子元件符号的描绘方法在电子设计中常用到的元件符号让初学者望而生畏，本章节详细介绍了各种电子元件符号的描绘方法，学生可以通过模拟步骤一步一步地完成符号的绘制。

第三章：PCB绘制方法PCB板是电路实现的关键，本章节将讲解如何使用AUTOCAD软件绘制电路图和PCB板图，如何制作印制电路板。

第四章：自动化控制原理图的绘制本章节主要介绍AUTOCAD软件如何用于自动化控制原理图的绘制，学习者将会掌握和了解PLC控制、变频器控制、电线电缆图绘制等技能。

第五章：库的建立和CAD组态在使用AUTOCAD软件进行电子电气设计工作时，经常会使用到预先预设好的元器件库，并且需要对组态进行设置。

本章节将介绍如何建立自定义库、修改库中元件的属性参数以及如何组态。

第六章：模拟仿真技术在电子电气工程中，传统的绘图工作已经不可满足现代设计需求，需要使用到集成电路的模拟仿真技术。

本章节讲解了如何使用AUTOCAD软件与电路仿真软件进行集成，帮助学生更好地设计和模拟电路，以确保设计的可用性和正确性。

AUTOCAD电子课件(全)为初学者提供了一个系统化和全面的学习计划，可以让学生完全掌握AUTOCAD软件的使用方法和电子电气设计的基本原理。

AUTOCADELECTRICAL2010电气制图教程==AUTO CAD ELECTRICAL 2010电气制图教程课程名称、代码：电气CAD实用教程总学时数：适用专业：电气自动化、机电一体化、机电设备维修与管理一、课程概述本课程以训练学生的电气制图与识图技能为核心，以工作过程为导向，依托AutoCAD制图软件，详细介绍了AutoCAD系统操作方法、电气工程涉及的常用电气图的基础知识、典型电气图的绘制方法与技巧等内容。

本课程采用项目教学的方式组织内容，每个项目来源于电气工程的典型案例。

主要内容涵盖了6类典型电气工程图，将绘图技巧分散在项目具体操作中，每个项目由项目导入、相关知识、项目实施、拓展知识、自测题5部分组成，同时培养其团队协作、沟通表达、职业道德与规范的综合素质。

二、培养目标1.方法能力目标（1）资料收集整理能力。

（2）制订、实施工作计划能力。

（3）工艺文件理解能力。

（4）自我检查、判断能力。

2.社会能力目标（1）培养学生的沟通能力及团队协作精神。

（2）培养学生分析问题、解决问题的能力。

（3）培养学生勇于创新、敏业乐业的工作作风。

（4）培养学生的质量意识、安全意识。

3.专业能力目标（1）了解电气图的基础知识，电气识图的基本识图技能，国家标准，项目符号等。

（2）熟悉电气电子线路图形的基本绘制过程以及绘制标准。

（3）能够应用Auto CAD软件按照企业或行业要求进行电气图形的设计。

三、与前后课程联系与前续课程的联系1.学习“电子电路的分析与应用”、“电气安装的规划与实施”等课程使学生具备了基本电路设计、分析能力和读图、识图能力。

2.与后继课程的关系为学生后续课程“电子产品装接的规划与实施”、“电子产品整机检测与检修”、“传感器应用与信号检测”、“电子产品设计与制作”、“综合训练与技能鉴定”打下坚实的硬件设计基础，以及为学生今后从事电子电路设计提供设计平台。

四、教学内容与学时分配本学习领域课程包括7个学习情境，每个学习情境的主要教学内容、学习目标、参考学时等见表2-3-1表2-3-1 课程项目结构与学时分配表1.教材选取的原则方便学生自学和教师教学，同社会相关行业的行业标准及工艺要求结合。

CAD绘制电气线路图的详细步骤在电气工程中，绘制电气线路图是一个非常重要的环节。

而CAD 软件则是一种常用的工具，用于制作各种工程图纸。

本文将详细介绍使用CAD软件绘制电气线路图的步骤，帮助读者进行电气工程设计。

步骤一：准备工作在使用CAD软件绘制电气线路图之前，首先需要准备好所需的文件和资料。

包括电气设计的技术规范、相关的标准和图纸模板等。

步骤二：创建新的图纸启动CAD软件后，点击“新建”或者“创建新文件”选项。

在弹出的对话框中，选择“图形”作为绘图单位，设置画布尺寸和比例尺。

一般情况下，电气线路图使用常见的工程图纸尺寸，如A4或A3。

步骤三：绘制主要元件在新建的图纸上开始绘制主要的电气元件，如电源、开关、电机、照明灯具等。

可以通过CAD软件提供的常用图形绘制工具，如直线、圆形、多边形等来进行绘制。

步骤四：绘制连线完成主要元件的绘制后，开始绘制各个元件之间的连线。

在CAD 软件中，可以使用直线工具或者多段直线工具来绘制连线，以表示电气信号的传输路径。

绘制连线时，注意对齐元件的引脚或者连接点，并使用符号表示交叉或者分支。

步骤五：添加标签和注释标签和注释是电气线路图中必不可少的部分。

在CAD软件中，可以使用文字工具来添加标签和注释，用于标识元件的名称、编号、功能等。

同时，还可以使用符号、箭头等来表示电气信号的流向。

步骤六：设定图层和样式为了使电气线路图更加清晰和易读，可以在CAD软件中设定图层和样式。

通过将不同元件或连线放置在不同的图层中，可以方便地控制显示和编辑。

同时，还可以为不同的元件或连线设置不同的颜色、线型和线宽，以便更好地区分和识别。

步骤七：保存和打印完成电气线路图的绘制后，及时保存并备份文件，以免数据丢失。

同时，还可以使用CAD软件提供的打印或导出功能，将线路图输出为纸质版或者电子版，以便于后续的审核、传递或者归档。

尽管本文只提供了一个基本的绘图步骤，但电气线路图的设计是一个相对复杂和细致的工作，需要结合具体的项目需求和技术规范进行设计。
