第1章电气工程制图概述电气工程图主要用来描述电气设备或系统的工作原理，其应用非常广泛，几乎遍布于工业生产和日常生活的各个环节。
在国家颁布的工程制图标准中，对电气工程图的制图规则做了详细的规定。
本章主要介绍电气工程制图概述、电气工程制图规范、电气符号构成与分类，以及绘制常用电气元件等内容。
本章学习要点：了解电气工程制图概述了解电气工程制图规范掌握电气符号的构成与分类掌握常用电气元件的绘制电气工程图是一类示意性图纸，它主要用来描述电气设备或系统的工作原理，以及有关组成部分的连接关系。
电气工程的分类方法有很多。
由于电气工程图主要用来表现电气工程的构成和功能、描述各种电气设备的工作原理、提供安装接线盒维护的依据。
从这方面来分析，电气工程主要可以分为建筑电气、工业电气、电力工程和电子工程等。
1．建筑电气建筑电气主要是用于工业和民用建筑领域的电气设备、动力照明、防雷接地等，包括各种照明灯具、动力设备、电器，以及各种电气装置的保护接地、工作接地等。
2．工业电气工业电气主要是指应用于机械、工业生产及其他控制领域的电气设备，包括机床电气、汽车电气以及其他一些控制电气。
3．电力工程电力工程通常分为发电工程、变电工程和输电工程3类，其中，发电工程主要分为火电、水电和核电这3类。
4．电子工程电子工程主要是指用于家用电器、广播通信、计算机等众多领域的弱点信号设备和线路。
电气工程图的种类很多，对规模不同的电气工程，图纸的种类、数量也会不同，GB6988《电气制图》根据表达形式和用途不同，经过综合，统一将电气工程图分为以下15类。
这15类电气工程图并不是每个电气工程所必要的，在实际工程图纸中要尽量使用较少的电气工程图明确清晰地表达电气工程。
系统图或框图 系统图或框图是绘制较其层次更低的其他各种电气图的主要依据。
主要用符号或带注释的框概略地表示系统、分系统、成套装置或设备等的基本组成、相互关系及其主要特征。
功能图 功能图多见于电气领域的功能系统说明书等技术文件中，比较有利于电气专业与非本专业的人员的技术交流。
电气制图cad课程设计一、课程目标知识目标：1. 学生能理解电气制图的基本原理和CAD软件在电气制图中的应用。
2. 学生掌握电气元件符号的绘制和修改方法，以及电气连接线的标准画法。
3. 学生能够运用CAD软件完成基本的电气图纸设计，包括电路图、布置图和控制图的绘制。
技能目标：1. 学生能够熟练操作CAD软件，进行电气元件的插入、修改和布局设计。
2. 学生能够根据实际电气系统，设计出合理的电气连接线路，并通过CAD软件准确表达。
3. 学生能够通过CAD软件进行电气图纸的打印输出，以及必要的尺寸标注和文字说明。
情感态度价值观目标：1. 培养学生对电气制图工作的兴趣和责任感，提高他们对工程实践的重视程度。
2. 增强学生的团队合作意识，通过小组合作完成项目任务，培养学生的沟通协调能力。
3. 引导学生认识到规范操作和精确制图在电气工程中的重要性，培养他们的专业素养和敬业精神。
课程性质分析：本课程为实践操作型课程，强调学生动手能力与理论知识的结合，注重培养学生的实际操作技能。
学生特点分析：高年级学生已具备一定的电气基础知识和CAD软件操作技能，能够快速适应本课程的教学要求。
教学要求：结合学生特点，通过实际操作和项目驱动教学，使学生在实践中掌握电气制图CAD技能，实现理论知识向实践技能的有效转化。
二、教学内容1. 电气制图基本原理：包括电气元件符号的识别、电气连接线的画法、图纸布局等基础知识。
- 教材章节：第1章 电气制图基本知识- 内容列举：电气元件符号、连接线、图纸布局规范。
2. CAD软件操作技巧：介绍CAD软件的基本操作，如绘图、修改、图层管理等。
- 教材章节：第2章 CAD软件操作基础- 内容列举：软件界面、绘图工具、修改工具、图层管理。
3. 电气元件绘制与修改：学习电气元件符号的绘制和修改方法。
- 教材章节：第3章 电气元件绘制- 内容列举：常用电气元件绘制、修改技巧。
4. 电气连接线路设计：学习电路图、布置图和控制图的绘制方法。
电气图纸制图标准及看图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等,也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图.6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图.10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表.（结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。

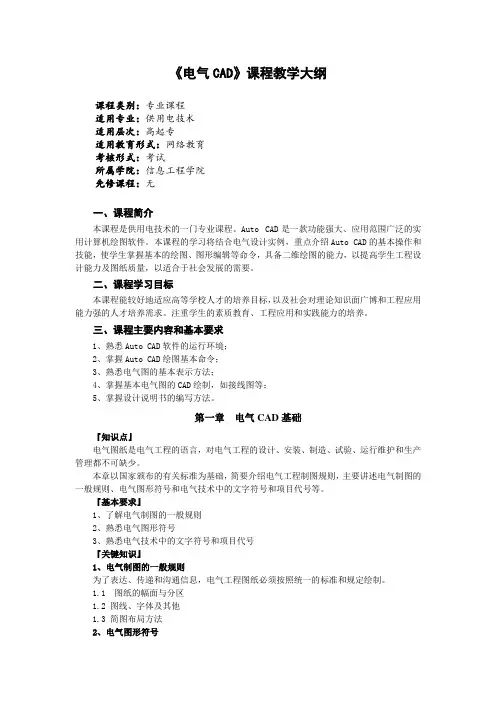

《电气CAD》课程教学大纲课程类别：专业课程适用专业：供用电技术适用层次：高起专适用教育形式：网络教育考核形式：考试所属学院：信息工程学院先修课程：无一、课程简介本课程是供用电技术的一门专业课程。
Auto CAD是一款功能强大、应用范围广泛的实用计算机绘图软件。
本课程的学习将结合电气设计实例，重点介绍Auto CAD的基本操作和技能，使学生掌握基本的绘图、图形编辑等命令，具备二维绘图的能力，以提高学生工程设计能力及图纸质量，以适合于社会发展的需要。
二、课程学习目标本课程能较好地适应高等学校人才的培养目标，以及社会对理论知识面广博和工程应用能力强的人才培养需求。
注重学生的素质教育、工程应用和实践能力的培养。
三、课程主要内容和基本要求1、熟悉Auto CAD软件的运行环境；2、掌握Auto CAD绘图基本命令；3、熟悉电气图的基本表示方法；4、掌握基本电气图的CAD绘制，如接线图等；5、掌握设计说明书的编写方法。
第一章电气CAD基础『知识点』电气图纸是电气工程的语言，对电气工程的设计、安装、制造、试验、运行维护和生产管理都不可缺少。
本章以国家颁布的有关标准为基础，简要介绍电气工程制图规则，主要讲述电气制图的一般规则、电气图形符号和电气技术中的文字符号和项目代号等。
『基本要求』1、了解电气制图的一般规则2、熟悉电气图形符号3、熟悉电气技术中的文字符号和项目代号『关键知识』1、电气制图的一般规则为了表达、传递和沟通信息，电气工程图纸必须按照统一的标准和规定绘制。
1.1 图纸的幅面与分区1.2 图线、字体及其他1.3 简图布局方法2、电气图形符号图形符号表示一个设备或概念的图形、标记或字符。
电气图形符号一般包括电气图用图形符号、设备用图形符号、标志用图形符号、标注用图形符号等。
2.1 电气图用图形符号常用图形符号，可参考：《建筑电气工程设计常用图形和文字符号》图集。
2.2 电气设备用图形符号（1）含义及用途（2）常用设备用图形符号2.3 标志用图形符号和标注用图形符号3、电气技术中的文字符号和项目代号电气图上除采用各种图形符号外，还须标注一些文字符号和项目代号，以区别设备及线路的功能、状态和特征等。
电气工程CAD制图规范一.电气设计图纸格式图幅是指图纸幅面的大小，所有绘制的图纸都必须在图纸幅面以内。
1.图纸幅面电气工程图纸采用的基本幅面有5种：A0，A1，A2，A3，A4，各种图幅的相应尺寸如表1-2所示。
图幅分为横式和立式幅面。
表1-2 图幅尺寸（单位：mm）幅面A0 A1 A2 A3 A4长1189 841 594 420 297宽841 594 420 297 2102.图框（1）图框尺寸。
在电气工程图中，确定图框的尺寸（如表1-3所示）有两个依据：一是图纸是否需要装订;二是图纸幅面的大小。
需要装订时，装订的一边就要留装订边。
图1-5为不留装订边的图框，图1-6为留有装订边的图框，右下角矩形区域表示标题栏。
表1-3 图纸图框尺寸（单位：mm）幅面A0 A1 A2 A3 A4e 20 10c 10 5d 25图1-5 不留装订边的图框图1-6 留有装订边的图框(2)图纸线宽。
图纸的内框线根据不同的幅面、不同的输出设备宜采用不同的线宽，如表1-4所示；各种图纸的外框线均为0.25mm的实现。
表1-4 图纸内框线宽（单位：mm）幅面绘图机类型喷墨绘图机笔试绘图机A0，A1 1.0 0.7A2，A3,A4 0.7 0.53.标题栏标题栏一般由名称、代号区、签字区、更改区及其他区组成，用于说明图的名称、编号、责任者的签名，以及图中局部内容的修改记录等。
各区的布置形式有多种，而且不同单位的标题栏也各有特色。
根据幅面的大小推荐两种比较通用的格式，分别如图1-7和图1-8所示。
图1-7 设计通用标题栏（A0和A1幅面）图1-8 设计通用标题栏（A2、A3和A4幅面）二、电气设计使用图线字体和比例做出了相应的规定，其中图线的相关要求如下。
1.基本图线1，根据国标规定，电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。
设备使用线条颜色（绿色）；2，管道供水使用线条颜色为红色实线，回水使用线条颜色为红色虚线，冷凝水使用青色；3，阀门使用线条颜色为绿色；4，标注线（绿色），文字（白色）；5，建筑基础，结构（白色）；6，门窗（绿色）；2.图线的宽度图线的宽度应根据图纸的大小和复杂程度，在下列数值中选择：0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm。
电气工程制图CAD课程设计一、课程目标知识目标：1. 学生能理解电气工程制图的基本知识，掌握CAD软件在电气工程中的应用。
2. 学生能掌握电气元件符号的绘制和使用，能正确读取并绘制电气原理图。
3. 学生能理解并应用电气安装图的绘制方法，掌握电气安装图的标注和注释。
技能目标：1. 学生能熟练操作CAD软件，运用绘图工具进行电气元件和电路图的绘制。
2. 学生能够运用CAD软件进行电气安装图的布局设计，并进行合理的线路布线。
3. 学生能够通过CAD软件进行电气工程图纸的编辑和修改，提高制图效率。
情感态度价值观目标：1. 学生培养对电气工程制图的兴趣，认识到CAD技术在电气工程领域的重要性和应用价值。
2. 学生培养细致、严谨的绘图习惯，注重团队协作和沟通交流，提高解决问题的能力。
3. 学生能够认识到电气工程制图在工程实践中的责任和重要性，增强工程意识，培养良好的职业道德。
分析课程性质、学生特点和教学要求：本课程为电气工程专业的核心课程，旨在培养学生掌握电气工程制图的基本知识和技能。
学生处于中等年级阶段，具备一定的电气基础和计算机操作能力。
教学要求注重理论与实践相结合，强调学生的动手能力和创新思维。
二、教学内容1. 电气工程制图基本知识：包括电气图纸的种类、电气元件符号的表示方法、电气原理图的绘制规则等，对应教材第一章内容。
2. CAD软件操作基础：介绍CAD软件的基本功能、操作界面、绘图工具的使用等，对应教材第二章内容。
3. 电气元件符号绘制：学习绘制常用电气元件符号，如电源、开关、保护装置等，对应教材第三章内容。
4. 电气原理图绘制：学习绘制电气原理图，包括电路连接、元件布局、符号使用等，对应教材第四章内容。
5. 电气安装图绘制：学习绘制电气安装图，掌握安装图布局、线路布线、标注和注释等，对应教材第五章内容。
6. CAD软件高级应用：学习CAD软件的图层管理、块的使用、尺寸标注等高级功能，对应教材第六章内容。
CAD快速绘制电路图的方法和技巧计算机辅助绘图与设计技术已广泛应用于工程中的各个领域，如机械、电子、建筑等、目前广泛使用的CAD软件，不仅适用于机械图样的绘制与编辑，绘制电子、电路图也是非常方便适用的。
电路分析的一个重要方法就是把实际的电路系统抽象为电路模型，用理想元件或者理想元件的组合去代替实际电路系统中的实际元件。
这样就构成了与实际电路相对应的电路模型，建立电路模型能使电路的分析大大简化，是电路计算的基础。
电路图是用规定的电路符号表示各种理想元件而画出的电路模型图样。
电路图只反映各种理想元件在电路中的作用及其相互连接方式，并不反应实际元件的内部结构。
掌握电路图绘制方法是电子电路设计中一项十分重要的工作，是电子技术人员进行电子设计的基本功。
电路是由各种电子元件或电气设备按一定方式连接起来的一个整体，如电源、电压、电流、电阻、导线等，可以实现有用的多种功能。
如图1所示的电路图。
用CAD软件中提供的二维图形绘制与编辑命令，并掌握一定的技巧，能方便、准确、快速地完成。
下面以图1所示电路图为例描述其应用CAD的绘制过程。
1 图块的使用在电路图中，有各种电子元件，它在各类电子产品中占有十分重要的位置。
电路图中用到的几种电子元件的图形符号。
在使用AutoCAD绘图时，会遇到图形中有大量相同或相似的内容，这时可以把重复绘制的图形创建成块，在需要时直接插入。
例如在CAD中，通过块创建制成的各种专业图形符号库，标准零件库，常见结构库等，通过块的调用进行图形的拼合，从而提高绘图效率。
在绘制电路图时将常用的电子元件定义成为块，用插入块的方法插入到电路图中，就能大大提高绘图速度。
1．1 绘制要定义为图块的图形电阻的图形符号用CAD中的矩形命令绘制出。
电压的图形符号用CAD中的圆命令绘制出。
1.2 定义块执行绘图→块→创建→出现块定义对话框，在块定义对话框中定义块名为电阻，指定块的基点，选择矩形图形内部的中点，选择对象是将矩形图形选中。
CAD绘制电路图的基本步骤解析CAD（Computer-Aided Design）是一种利用计算机辅助设计的工具，广泛应用于电路图的设计和绘制。
在CAD软件中，可以通过图形界面轻松地创建和编辑电路图，大大提高了效率和准确度。
本文将介绍CAD绘制电路图的基本步骤，帮助初学者快速上手。
步骤一：创建新项目在CAD软件中，打开一个新的项目是开始绘制电路图的第一步。
选择“新建项目”或类似选项，输入项目名称，并选择适当的文件保存路径。
这样就可以开始绘制新的电路图了。
步骤二：选择电路图模板CAD软件通常提供了多种电路图模板，用户可以根据需要选择适合的模板。
常见的电路图模板包括原理图、布局图、元件封装等。
选择正确的电路图模板有助于简化电路图设计，提高工作效率。
步骤三：添加电路元件在电路图中，元件是电路的基本构成单位。
CAD软件提供了丰富的元件库，包含了各种电子元器件的符号和参数。
通过选择合适的元件符号并将其拖放到电路图中，就可以开始构建电路了。
可以使用CAD软件提供的搜索功能，快速找到需要的元件。
步骤四：连接元件一旦元件被添加到电路图中，需要将其连接起来以构建完整的电路。
通过选择对应元件上的引脚，并将其拖动到其他元件的引脚上，就可以创建引脚之间的连接。
在连接元件时，建议按照电路的逻辑顺序进行，以提高可读性。
步骤五：标记元件为了使电路图更加清晰和易读，在连接元件后，还需要为每个元件添加适当的标记。
通过选择元件并添加标记，使得每个元件都有一个独特的标识符。
标记的形式可以是文字、编号或其他形式，根据个人喜好进行选择。
步骤六：绘制电路线路连接元件的引脚只是起到一个逻辑的作用，在物理实现中还需要绘制真实的线路来连接元件。
在CAD软件中，可以选择绘制直线、曲线、连续线等不同类型的线路。
通过将线路连接到元件上的引脚，就可以实现电路中的物理连接。
步骤七：添加说明和注释为了增加电路图的可读性，可以添加必要的说明和注释。
通过选择合适的文本工具，可以在电路图的适当位置添加文字说明，解释电路的工作原理、参数等。
