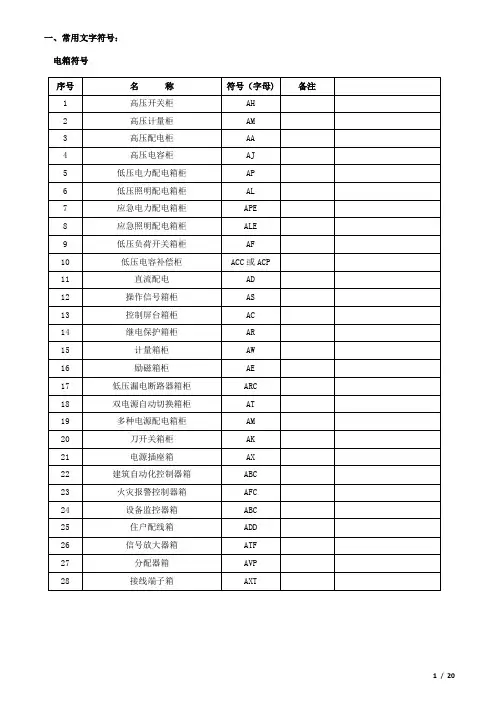

一、常用文字符号：电箱符号序号名称符号（字母）备注1高压开关柜AH2高压计量柜AM3高压配电柜AA4高压电容柜AJ5低压电力配电箱柜AP6低压照明配电箱柜AL7应急电力配电箱柜APE8应急照明配电箱柜ALE9低压负荷开关箱柜AF10低压电容补偿柜ACC或 ACP11直流配电AD12操作信号箱柜AS13控制屏台箱柜AC14继电保护箱柜AR15计量箱柜AW16励磁箱柜AE17低压漏电断路器箱柜ARC18双电源自动切换箱柜AT19多种电源配电箱柜AM20刀开关箱柜AK21电源插座箱AX22建筑自动化控制器箱ABC23火灾报警控制器箱AFC24设备监控器箱ABC25住户配线箱ADD26信号放大器箱ATF27分配器箱AVP28接线端子箱AXT线路敷设符号序号名称符号（字母）备注一、电线穿线管一般有：1PVC管：PC202焊接钢管：SC203扣压式镀锌薄壁电线管：KBG204紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序名称符号名称符号号1沿钢线槽敷设SR沿屋架或跨屋架敷设BE 2沿柱或跨柱敷设CLE沿墙面敷设WE3沿天棚面或顶棚面敷设CE 在能进入人的吊顶内ACE 敷设4暗敷设在梁内BC暗敷设在柱内CLC 5暗敷设在墙内WC暗敷设在顶棚内CC6暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC 7吊顶内敷设 , 要穿金属管SCE三、导线穿管表示序符号名称符号名称号1SC- 焊接钢管CT- 桥架2MT- 电线管PC-PVC塑料硬管3FPC- 阻燃塑料硬管MR- 金属线槽4M- 钢索CP- 金属软管5PR- 塑料线槽RC- 镀锌钢管四、导线敷设方式的表示1DB- 直埋TC- 电缆沟2BC- 暗敷在梁内CLC- 暗敷在柱内3WC- 暗敷在墙内CE- 沿天棚顶敷设4CC- 暗敷在天棚顶内SCE- 吊顶内敷设5F- 地板及地坪下SR- 沿钢索6BE- 沿屋架，梁WE- 沿墙明敷五、灯具安装方式的表示1CS- 链吊DS- 管吊2W- 墙壁安装C- 吸顶3R- 嵌入S- 支架4CL- 柱上5SR沿钢线槽：BE沿屋架或跨屋架：6CLE沿柱或跨柱：SC穿焊接钢管敷设：7MT穿电线管敷设：PC穿硬塑料管敷设：8FPC 穿阻燃半硬聚氯乙烯CT电缆桥架敷设：管敷设：9MR金属线槽敷设：PR塑料线槽敷设：10M用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11CP穿金属软管敷设：DB直接埋设：12TC电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13BC暗敷在梁内：AC沿或跨柱敷设：14CLC暗敷设在柱内：WS沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1发电机G40电压小母线WV 2电动机M41控制小母线WCL 3控制变压器TC42事故音响小母线WFS 4自耦变压器TA43预告音响小母线WPS 5整流变压器TR44闪光小母线WF 6稳压器TS45直流母线WB 7电压互感器TV46电压继电器KV 8电流互感器TA47电流继电器KA 9熔断器FU48时间继电器KT 10断路器QF49中间继电器KM 11隔离开关QS50信号继电器KS 12负荷开关QL51闪光继电器KFR 13刀开关QK52差动继电器KD 14刀熔开关QR53接地继电器KE 15交流接触器KM54控制继电器KC 16电阻器R55热继电器（热元件）KH 17压敏电阻器RV56控制、选择转换开关SA 18启动电阻器RS57行程开关ST 19制动电阻器RB58微动开关SS 20电容器C59限位开关SL 21电感器、电抗器L60按钮SB 22变频器U61合闸按钮SBC 23压力变换器BP62分闸按钮SBS 24温度变换器BT63试验按钮SBT 25避雷器F64合闸线圈YC 26黄色指示灯HY65跳闸线圈YT27绿色指示灯HG66接线柱X28红色指示灯HR67连接片XB29白色指示灯HW68端子板（排）XT30蓝色指示灯HB69插座XS31照明灯EL70插头XP32蓄电池GB71电流表P33加热器EH72电压表 PV PV34光指示器HL73有功电度表PJ35声音报警器HA74无功电度表PJR36二极管VD75有功功率表PW37三极管V76无功功率表PR38晶闸管VT77功率因数表PPF39电位器RP78频率表PF二、电缆型号NH是耐火， YJV 是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150 是 4 芯 150 平方毫米E70 是接地用线为70平方毫米。

一、常用文字符号：电箱符号序号名称符号（字母）备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT线路敷设符号序号名称符号（字母）备注一、电线穿线管一般有：1 PVC管：PC202 焊接钢管：SC203 扣压式镀锌薄壁电线管：KBG204 紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序号名称符号名称符号1 沿钢线槽敷设SR 沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE 沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC 暗敷设在柱内CLC5 暗敷设在墙内WC 暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC 暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE三、导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT -桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管四、导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架，梁WE -沿墙明敷五、灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽：BE 沿屋架或跨屋架：6 CLE 沿柱或跨柱：SC 穿焊接钢管敷设：7 MT 穿电线管敷设：PC 穿硬塑料管敷设：8 FPC 穿阻燃半硬聚氯乙烯管敷设：CT 电缆桥架敷设：9 MR 金属线槽敷设：PR 塑料线槽敷设：10 M 用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11 CP 穿金属软管敷设：DB 直接埋设：12 TC 电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13 BC 暗敷在梁内：AC 沿或跨柱敷设：14 CLC 暗敷设在柱内：WS 沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
