autocad电气制图的教程
相信大家肯定见过类似电路的电器图，其实这种图纸不难，接下来就是店铺精心整理的一些关于autocad电气制图的教程的相关资料，供你参考。

autocad电气制图的教程

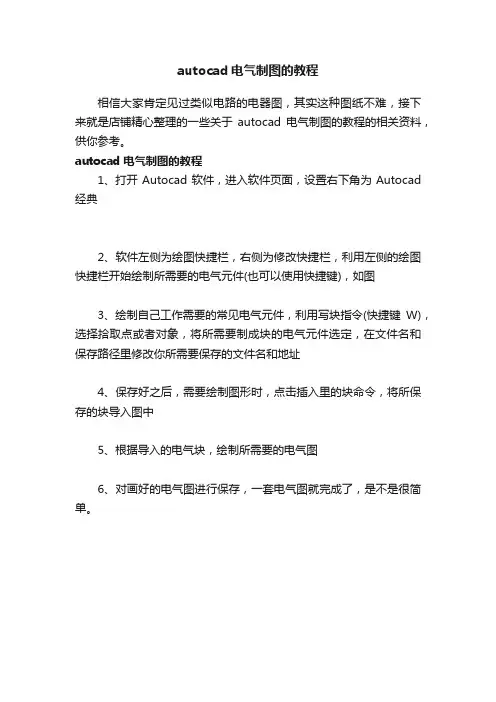

1、打开Autocad软件，进入软件页面，设置右下角为Autocad 经典
2、软件左侧为绘图快捷栏，右侧为修改快捷栏，利用左侧的绘图快捷栏开始绘制所需要的电气元件(也可以使用快捷键)，如图
3、绘制自己工作需要的常见电气元件，利用写块指令(快捷键W)，选择拾取点或者对象，将所需要制成块的电气元件选定，在文件名和保存路径里修改你所需要保存的文件名和地址
4、保存好之后，需要绘制图形时，点击插入里的块命令，将所保存的块导入图中
5、根据导入的电气块，绘制所需要的电气图
6、对画好的电气图进行保存，一套电气图就完成了，是不是很简单。

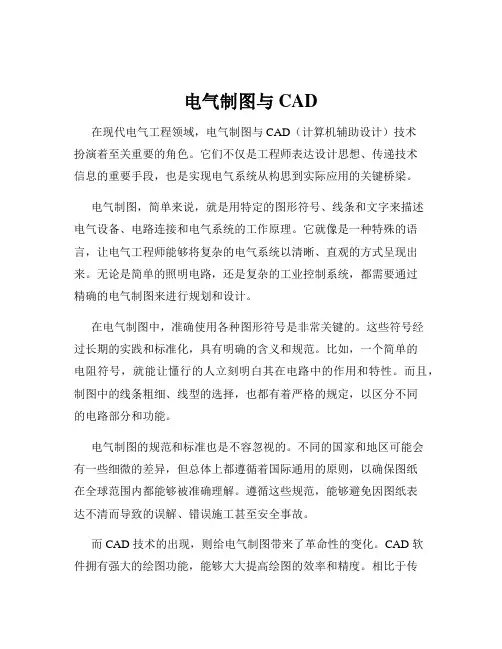

电气制图与CAD在现代电气工程领域，电气制图与 CAD（计算机辅助设计）技术扮演着至关重要的角色。

它们不仅是工程师表达设计思想、传递技术信息的重要手段，也是实现电气系统从构思到实际应用的关键桥梁。

电气制图，简单来说，就是用特定的图形符号、线条和文字来描述电气设备、电路连接和电气系统的工作原理。

它就像是一种特殊的语言，让电气工程师能够将复杂的电气系统以清晰、直观的方式呈现出来。

无论是简单的照明电路，还是复杂的工业控制系统，都需要通过精确的电气制图来进行规划和设计。

在电气制图中，准确使用各种图形符号是非常关键的。

这些符号经过长期的实践和标准化，具有明确的含义和规范。

比如，一个简单的电阻符号，就能让懂行的人立刻明白其在电路中的作用和特性。

而且，制图中的线条粗细、线型的选择，也都有着严格的规定，以区分不同的电路部分和功能。

电气制图的规范和标准也是不容忽视的。

不同的国家和地区可能会有一些细微的差异，但总体上都遵循着国际通用的原则，以确保图纸在全球范围内都能够被准确理解。

遵循这些规范，能够避免因图纸表达不清而导致的误解、错误施工甚至安全事故。

而 CAD 技术的出现，则给电气制图带来了革命性的变化。

CAD 软件拥有强大的绘图功能，能够大大提高绘图的效率和精度。

相比于传统的手工绘图，CAD 可以快速地绘制各种图形符号，并且能够方便地进行修改、复制和移动等操作。

使用 CAD 绘制电气图，工程师可以轻松地创建层次化的电路图，将复杂的系统分解为多个子模块，分别进行设计和绘制，然后再整合在一起。

这使得处理大型、复杂的电气系统变得更加容易和高效。

而且，CAD 软件还具备自动布线、电路仿真等功能。

自动布线功能可以根据设定的规则，自动生成电路连接线路，大大节省了设计时间。

电路仿真则能够在设计阶段就对电路的性能进行模拟和分析，提前发现可能存在的问题，从而减少实际调试中的错误和成本。

在实际的工程应用中，电气制图与CAD 的结合为电气系统的设计、安装和维护提供了极大的便利。

电气制图与CAD 第一章工程制图基础（第讲）课堂笔记及练习题主题：第一章工程制图基础（第讲）学习时间：2017年4月3日—4月9日内容：第一章工程制图基础这周我们将学习第一章中第4—6讲，这部分重点介绍立体的分类、基本平面立体的三视图、常见回转体的三视图，下面整理出的知识点框架供同学们学习。

第四讲立体的分类【本讲重点】：立体的分类，了解简单的几何体；一、构成立体的基本单元—体素1、回转体【概念】：由一个动平面沿着一个方向旋转得到的；☆注意：了解、认识常见的回转体；2、拉伸体【概念】：由一个动平面沿着一个方向拉伸得到的；☆注意：拉伸体包括平面拉伸体和带曲面的拉伸体；3、棱锥棱台☆注意：多面体的概念【概念】：由多个平面围成的；☆了解：复杂、非规则的立体■扫掠形成立体■放样形成立体第五讲基本平面立体的三视图【本讲重点】基本平面立体的三视图的画图过程和步骤；【学习方法】■学会利用投影图分析，掌握拉伸体三视图规律；■棱柱：读图，从主视图读起，寻找拉伸方向；■棱锥：读图，从俯视图读起，寻找锥顶；一、基本平面立体（平面拉伸体和棱锥）1、拉伸体的形成【概念】：动平面沿着某个方向拉伸得到的。

2、拉伸体的投影■拉伸体【作图思路】：1）判断动平面对投影面的位置；2）画出动平面初始和终止位置的投影；3）画出棱线；4）判别可见性、连线；【关键】判断形状特征视图【作图步骤】：1）画出动平面的投影—主视图；2）画出拉伸体的棱线；3）判别可见性、连线；■五棱柱【概念】：五边形沿着z方向拉伸得到；【注意】：点划线的用法- - 表示对称关系；【画棱柱的作图思路】：1）画底面和顶面；2）画五条棱线；3）判别可见性描深；【作图步骤】：1）画底面和顶面的投影；2）画五条棱线的投影；3）判别可见性；3、棱锥的投影■四棱锥【作图思路】：1）画底面；2）画锥底；3）连棱线；4）判别可见性，描深；【作图步骤】：1）画底面的投影；2）画锥顶的投影；3）画四条棱线的投影；■三棱锥【作图步骤】：1）画底面的投影；2）画锥顶的投影；3）画三条棱线的投影；第六讲常见回转体的三视图（三面投影）【本讲重点】1、常见回转体的形成；2、圆柱、圆锥、球的投影过程及投影分析；3、同轴回转体的形成及投影过程【学习方法】：掌握基本概念，多绘图练习；一、常见回转体■常见回转体的形成【回转面】：动线绕着定线旋转形成的曲面；【动线】：称为母线；【定线】：称为轴线；☆注意：掌握回转体形成的规律及各种回转体的母线；■圆柱的投影圆柱的轴线是铅垂线也称为铅锤轴；【作图步骤】☆注意：必须用细点划线表示轴线；1）画轴线；2）画地面和顶面的投影；3）画转向线；【概念】投射方向与回转体相切的点的集合；■圆锥的投影【作图步骤】1）画轴线；2）画地面的投影；3）画锥顶；4）画转向线画正面转向线；画侧面转向线；■圆球的投影【作图步骤】1）画轴线—中心线；2）画转向线；二、同轴回转体的形成【概念】：动平面绕着轴线做旋转运动，扫描形成的回转面；三、同轴回转体的投影【学习方法】：与基本回转体投影三视图相同；【练习题】1、什么是回转体？2、什么是拉伸体？3、五棱柱投影的作图步骤。

AutoCAD电气工程制图教程AutoCAD电气工程制图设计教程CAD电气制图设计是一个综合的知识领域，大家需要掌握一些什么样的知识，才可以具体的把握CAD电气制图设计。

想学AutoCAD电气工程制图教程吗？下面是考无忧网校小编为你分享的AutoCAD电气工程制图设计教程。

AutoCAD电气工程制图教程1.将“照明设备”图层设为当前图层，单击【常用】标签【绘图】面板【矩形】工具，绘制一个600×240的矩形2.单击【常用】标签【绘图】面板【图案填充】工具，将其填充为实色，并创建为图块，完成配电箱的绘制，如下图所示：(AutoCAD电气工程制图设计教程图例1)3.接下来绘制开关，单击【常用】标签【绘图】面板【直线】按钮，绘制如下图所示的图形：(AutoCAD电气工程制图教程图例2)4.将所绘图形使用【旋转】命令旋转-45度，结果如下图所示：(AutoCAD电气工程制图设计教程图例3)5.绘制一个直径为50的圆，并填充为实色，这样就绘制好了一个双控单联开关，如下图所示：(AutoCAD电气工程制图设计教程图例4)6.将所绘图形复制一个，使用【修剪】工具将图形下半部修剪，改为单联开关图形，如下图所示：(AutoCAD电气工程制图教程图例5)7.将配电箱旋转90度，复制一份，分别移至楼梯处，如下图所示：(AutoCAD电气工程制图设计教程图例6) 8.将开关复制并移到合适位置，如下图所示：(AutoCAD电气工程制图教程图例7)9.新建一个名为“照明电路”的图层，并设为当前图层，使用粗实线连接灯具与开关，结果如下图所示：(AutoCAD电气工程制图设计教程图例8)10.本例中所用插座均为单相三极组合插座，而有线电视插座与插座及网络插座均安排在弱电图线中11.将插座复制并移至合适位置，如下图所示：(AutoCAD电气工程制图教程图例9)12.连接插座线路，为了显示清晰，我们将照明线路图层隐藏。

13.这样我们就将灯具与插座布置好了，完成后如下图所示：(AutoCAD电气工程制图教程图例10)14.在绘制完成电气施工图后，需要对图形进行尺寸标注和文字说明，因为本例直接使用建筑平面图修改，因此不需要再标注尺寸，只需添加说明文字以及图框即可，完成后如下图所示：(AutoCAD电气工程制图教程图例11)以上是考无忧网校小编为你分享的AutoCAD电气工程制图设计教程。

论述AutoCAD绘制电气工程图的教学方法1 关于《电气工程制图》与《AutoCAD》《电气工程制图》主要讲述电气工程制图的一般规则,电气图形符号,电气线路的表示方法,功能性简图,电气主接线图,控制系统功能表图和电气位置图等。

目前我校使用的《AutoCAD2006》是当前最流行的计算机辅助设计和绘图软件。

AutoCAD是由美国Autodesk公司于20世纪80年代初为微机上应用CAD 技术而开发的绘图程序软件包。

AutoCAD可以绘制任意二维和三维图形,并且同传统的手工绘图相比,用AutoCAD绘图速度更快、精度更高、而且便于个性,它已经在电气控制、航空航天、造船、建筑、机械、化工、美工、轻纺等很多领域得到了广泛应用。

AutoCAD具有良好的用户界面,通过交互菜单或命令行方式便可以进行各种操作。

它的多文档设计环境,让非计算机专业人员也能很快地学会使用。

在不断实践的过程中更好地掌握它的各种应用技巧,从而不断提高工作效率。

电气工程制图主要用AutoCAD绘制二维平面图形。

2 AutoCAD教学现状的分析《AutoCAD》是我校发配电专业必修课程。

对于毕业后从事电力行业的学生来讲,熟练掌握AutoCAD绘制电气工程图是学生的一项重要技能。

在日常教学中,学生认识到AutoCAD在工作、学习中的重要作用。

学生有很高的积极性学习绘图的基本操作,了解它的功能特点。

职业教育是培养能够快速适应社会需求的技术人才,因此,我们的教学也应跟上时代步伐。

我校硬件设施完备,机房数量多,方便在校学生在机房学习。

在机房教学具有图、文、声并茂以及活动影像等特点,通过计算机上演示可以弥补传统教学方法在直观感、立体感等方面的不足。

教学中通过绘制一些常用电气元件引入AutoCAD软件。

课堂气氛活跃,学生学习《AutoCAD》兴趣很高。

3 教学过程中采用的教学方法3.1 现代教学方法的优点(1)统筹法。

统筹教学法打破了以教材为中心的传统教学模式,不按教材的顺序授课。
