一齿径向综合公差f i″值m m
齿坯尺寸和形状公差
② 若顶圆不作测量齿厚的基准，尺寸公差按1T11给定，但不大于。
标准公差数值μm
齿坯基准面径向跳动*和端面圆跳动公差m m
注：*当以顶圆作基准面时，本栏就指顶圆的径向跳动。
齿轮的表面粗糙度(R a)推荐值m m
注：本表不属GB10095-88，供参考。
非变位直齿圆柱齿轮分度圆上弦齿厚及弦齿高
（a0=20°,h a*=1）
注：1. 用成形铣刀加工齿轮时，标注和测量分度圆弦齿厚和弦齿高；
用范成法加工时，可以标注或测量固定弦厚和弦齿高。
2. 对于斜齿圆柱齿轮和圆锥齿轮，使用本表时，应以当量齿数z d代替z(斜齿轮：z d=z/cos3b b；
锥齿轮：z d=z/cosd)。
z d非整数时，可用插值法求出。
3. 本表不属GB10095-88，供参考。

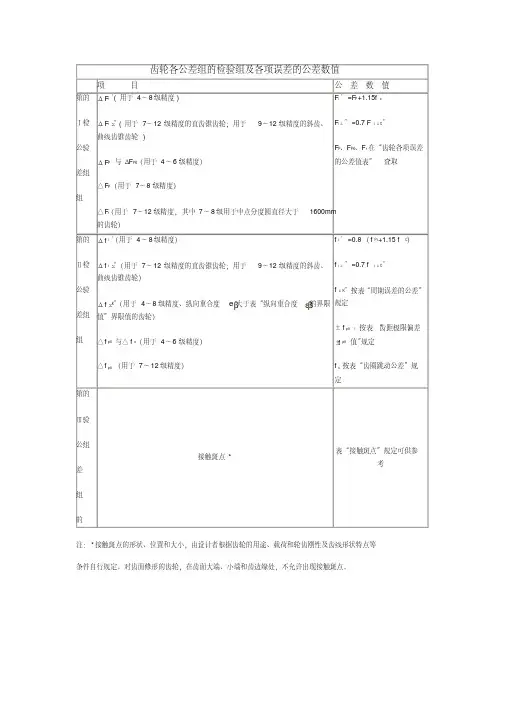

齿轮各公差组的检验组及各项误差的公差数值
项目公差数值
第的Ⅰ检公验差组组ΔF i′ (用于4～8级精度)
ΔF iΣ″ (用于7～12级精度的直齿锥齿轮；用于9～12级精度的斜齿、
曲线齿锥齿轮)
ΔF P与ΔF PK（用于4～6级精度）
△F P（用于7～8级精度）
△F r（用于7～12级精度，其中7～8级用于中点分度圆直径大于1600mm
的齿轮）
F i′=F P+1.15f c
F iΣ″=0.7 F iΣC″
F P、F PK、F r在“齿轮各项误差
的公差值表”查取
第的Ⅱ检公验差组组Δf i′（用于4～8级精度）
Δf iΣ″（用于7～12级精度的直齿锥齿轮；用于9～12级精度的斜齿、
曲线齿锥齿轮）
ΔfΣK″（用于4～8级精度、纵向重合度e大于表“纵向重合度的界限
值”界限值的齿轮）
△f ptt与△f c（用于4～6级精度）
△f ptt（用于7～12级精度）
f i′=0.8（f Pt+1.15 f C）
f iΣ″=0.7 f iΣC″
fΣK″按表“周期误差的公差”
规定
±f ptt t按表“齿距极限偏差
±f ptt 值”规定
f c按表“齿圈跳动公差”规
定
第的Ⅲ验公组
差组的接触斑点*
表“接触斑点”规定可供参
考
注：*接触斑点的形状、位置和大小，由设计者根据齿轮的用途、载荷和轮齿刚性及齿线形状特点等条件自行规定。
对齿面修形的齿轮，在齿面大端、小端和齿边缘处，不允许出现接触斑点。
齿轮精度等级定义与比较齿轮精度等级定义与各国标准比较1、齿轮精度主要是控制齿轮在运转时齿轮之间传递的精度，比如：传动的平稳性、瞬时速度的波动性、若有交变的反向运行，其齿侧隙是否达到最小，如果有冲击载荷，应该稍微提高精度，从而减少冲击载荷带给齿轮的破坏。
2、如果以上这些设计要求比较高，则齿轮精度也就要定得稍高一点，反之可以定得底一点3、但是，齿轮精度定得过高，会上升加工成本，需要综合平衡4、你上面的参数基本上属于比较常用的齿轮，其精度可以定为：7FL，或者7-6-6GM精度标注的解释：7FL：齿轮的三个公差组精度同为7级，齿厚的上偏差为F级，齿厚的下偏差为L级7-6-6GM：齿轮的第一组公差带精度为7级，齿轮的第二组公差带精度为6级，齿轮的第三组公差带精度为6级，齿厚的上偏差为G级，齿厚的下偏差为M级5、对于齿轮精度是没有什么计算公式的，因为不需要计算，是查手册得来的。
6、精度等级的确定是工程师综合分析的结果，传动要求精密、或者是高负载、交变负载……就将精度等级定高一点7、精度等级有5、6、7、8、9、10级，数值越小精度越高8、（齿厚）偏差等级也是设计者综合具体工况给出的等级，精密传动给高一点，一般机械给低一点，闭式传动给高一点，开式传动给低一点。
9、（齿厚）偏差等级有C、D、E、F、G、H、J、K、L、M、N、P、R、S级，C级间隙最大，S 级间隙最小。
10、不管是精度等级，还是偏差等级，定得越高，加工成本也越高，需要综合分析之后再具体的给出一个恰当的精度等级和偏差等级。
11、对于齿轮的常规检验项目，分为3组检验项目，分别如下：12、第一组检验项目主要是保证传递运动的准确性，其项目包括：切向综合公差Fi'、周节累积公差Fp、k个周节累积公差Fpk、径向综合公差Fi"、齿圈径向跳动公差Fr、公法线长度变动公差Fw13、第二组检验项目主要是保证传递运动的平稳性、噪声、振动，其项目包括：切向一齿综合公差fi'、基节极限偏差fpb、周节极限偏差fpt、径向一齿综合公差fi"14、第三组检验项目主要是保证载荷分布的均匀性，其项目包括：齿向公差Fβ、接触线公差Fb、轴向齿距极限偏差Fpx15、齿轮的齿坯公差的精度等级为：5、6、7、8、9、10级16、齿轮中间的孔公差、及其形位公差：IT5、IT6、IT7、IT8级17、齿轮轴的尺寸公差、及其形位公差：IT5、IT6、IT718、顶圆直径公差：IT7、IT8、IT919、基准面的径向跳动、基准面的端面跳动：根据直径的大小，按照5、6、7、8、9、10级查表20、需要说明一下：我给出的·第一组、第二组、第三组检验项目是比较全的，但是，在实际中，在实际的图纸上，我们列出的检验项目没有这么多，太多了不但给检验带来麻烦，还增加制造成本，所以，在图纸上只检验其中的几项即可，你可以参看一下专业的齿轮图纸，也可以在《机械设计手册》上看看例题，在此给你列出常规要检查的、在图纸上要列出来的项目：21、小齿轮的检验项目：21、根据你上面给出的参数，小齿轮的精度等级可以定为7FL，接下来级，就是按照精度等级差手册：22、周节积累公差Fp：0.06323、周节极限偏差fpt：0.01824、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》25、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》26、大齿轮的检验项目：27、周节积累公差Fp：0.09028、周节极限偏差fpt：0.02029、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》30、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》本网络手册中的圆柱齿轮精度摘自（GB10095—88），现将有关规定和定义简要说明如下：(1) 精度等级齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。
各国齿轮精度等级对应关系表(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除各国齿轮精度等级对应关系表类符号标准精度等级单项公差FrIS0；GB/T345678910 DIN456，789101011 JIS--0123456AGMA15141312，1110998fptIS0；GB/T345678910 DIN345，678910--JIS--0123456AGMA15，14131********FaIS0；GB/T345678910 DIN34556789，10JIS--012334--AGMA1514131211109，87，6F〃iIS0；GB/T345678910 DIN--5，678910--11AGMA--14，13121110988F〃iIS0；GB/T345678910 DIN--56789910AGMA--131********在直齿轮零件图上应标注齿轮的精度等级和齿厚极限偏差的字母代号。
例：7-6-6 G M GB100095-88含义：齿轮的第一组公差精度为7，第二组公差的精度等级为6，第三组公差的精度等级为6，齿厚上偏差为G级，齿厚下偏差为M级。
例：7FL GB100095-88含义：齿轮的三个公差组精度同为7级，其齿厚上偏差精度等级为 F，齿厚下偏差精度等级为L。
所以，7-Dc对于零件直齿轮来说，其含义是：齿轮的三个公差组精度同为7级，齿厚上偏差精度等级为D，齿厚下偏差精度等级为c。
如果是锥齿轮，图样标注上应注明精度等级、最小法向侧隙种类、法向侧隙公差种类。
例：8-7-7 c B GB 11365-89含义：齿轮的第一组公差精度为8级，第二、三组公差的精度等级为7级，最小法向侧隙种类为c，法向侧隙公差种类为B。
所以，7-DC在锥齿轮中代表的含义是：齿轮的三组公差精度等级都为7级，最小法向侧隙种类为D，发向侧隙公差种类为C。
