机械制造中公差与配合的选用一、基准制的选择1、基孔制：中等尺寸精度较高的孔的加工和检验，常采用钻头、铰刀、量规等定值刀具和量具，孔的公差带位置固定，可减少刀具、量具的规格，有利于生产和降低成本。

故一般情况下应优先选用基孔制。

2、基轴制：在下列情况下采用基轴制较为经济合理：⑴ 采用冷拨光轴，一般IT8级左右已满足农业机械、纺织机械中某些轴类零件的精度要求，光轴可不再进行加工，因此采用基轴制减少加工较为经济合理，对于细小直径的轴尤为明显。

⑵ 与标准件配合时，基准制的选择要依据标准件而定，如滚动轴承外圈与壳体孔的配合应采用基轴制。

⑶ 基些结构上的需要,要求采用基轴制,如图示,柴油机活塞销同时与连孔和支承孔相配合,连杆要转动,故采用间隙配合,而与支承孔配合可紧些,采用过渡配合.如采用基孔制,则如图示,活塞销需做成中间小、两头大形状，这不仅对加工不利，同时装配也有困难，易拉毛连杆孔。

改用基轴制如图示，活塞销可尺寸不变，而连杆孔、支承孔分别按不同要求加工，较为经济合理且便于安装。

⑷ 任意孔、轴公差带组成的配合：如原需采用Φ50 G7/h6（+0.034/+0.009）/(0/-0.016)，为间隙配合，Xmax=ES-ei=+0.050, Xmin=EI-es=+0.009。

现无法实现，则可改选Φ50 F7/k6（+0.050/+0.025）/(+0.018/+0.002), Xmax=+0.048, Xmin=+0.007，使保持近似的配合。

二、公差等级的选择选择公差等级应在满足机器使用要求的前提下，尽量选用低的公差等级。

但如工艺条件许可，成本增加不多的情况下，也可适当提高公差等级，来保证机器的可靠性、延长使用寿命、提供一定精度储备，以取得更好的经济效益。

⑴ 用于量块、量规的公差等级IT01-IT1主要用于高精度量块的公差和其他精密标准块的公差，它们大致相当于量块1-3级精度。

IT1-IT7用于检查IT5-IT6级工件的量规的尺寸公差。

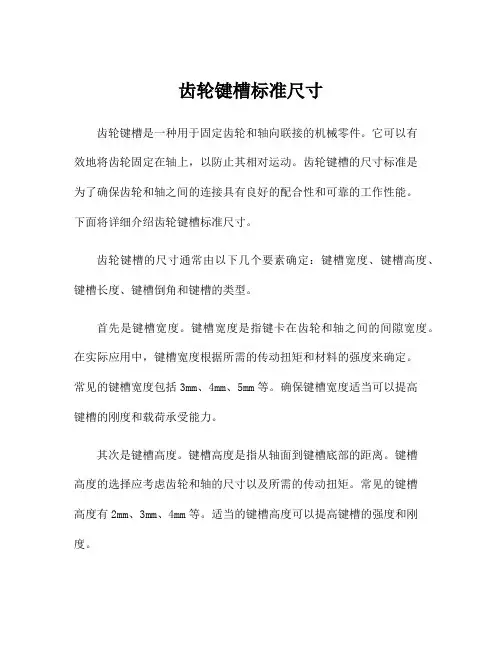

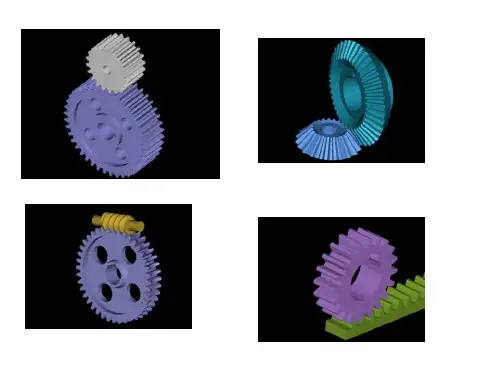

齿轮键槽标准尺寸齿轮键槽是一种用于固定齿轮和轴向联接的机械零件。

它可以有效地将齿轮固定在轴上，以防止其相对运动。

齿轮键槽的尺寸标准是为了确保齿轮和轴之间的连接具有良好的配合性和可靠的工作性能。

下面将详细介绍齿轮键槽标准尺寸。

齿轮键槽的尺寸通常由以下几个要素确定：键槽宽度、键槽高度、键槽长度、键槽倒角和键槽的类型。

首先是键槽宽度。

键槽宽度是指键卡在齿轮和轴之间的间隙宽度。

在实际应用中，键槽宽度根据所需的传动扭矩和材料的强度来确定。

常见的键槽宽度包括3mm、4mm、5mm等。

确保键槽宽度适当可以提高键槽的刚度和载荷承受能力。

其次是键槽高度。

键槽高度是指从轴面到键槽底部的距离。

键槽高度的选择应考虑齿轮和轴的尺寸以及所需的传动扭矩。

常见的键槽高度有2mm、3mm、4mm等。

适当的键槽高度可以提高键槽的强度和刚度。

键槽长度是指键槽在轴向上的长度。

键槽长度应根据齿轮的直径和键槽的位置来确定。

常见的键槽长度为20mm、25mm、30mm等。

适当的键槽长度可以确保键槽与齿轮之间的连接牢固。

键槽倒角是为了减小齿轮键和轴之间的应力集中现象，提高其强度和寿命。

键槽倒角是指键槽两侧的切割边缘的斜面角度。

常见的键槽倒角角度有30度、45度、60度等。

最后是键槽的类型。

常见的键槽类型有平键槽、半圆键槽和T形键槽等。

平键槽是最常见的一种类型，适用于一般的传动装置。

半圆键槽和T形键槽常用于高载荷和高速传动装置，能够提供更好的连接性能和传动效果。

除了上述要素，齿轮键槽的标准尺寸还需要考虑键槽的公差和配合。

公差是指键槽尺寸的允许范围，配合是指键槽与键的配合情况。

公差和配合的选择应根据具体的应用需求和工作条件来确定。

综上所述，齿轮键槽的标准尺寸包括键槽宽度、键槽高度、键槽长度、键槽倒角和键槽的类型。

通过正确选择合适的键槽尺寸和类型，可以确保齿轮和轴之间的连接具有良好的配合性和可靠的工作性能。

公差与配合（摘自GB1800～1804－79）1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值标准公差值(基本尺寸大于6至500mm)孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）公差带级>10～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315p5+26+18 +31+22+37+26+45+32+52+37+61+43+70+50+79+56▼6+29+18 +35+22+42+26+51+32+59+37+68+43+79+50+88+567+36+18 +43+22+51+26+62+32+72+37+83+43+96+50+108+56注：标注▼者为优先公差等级，应优先选用。

形状和位置公差（摘自GB1182～1184－80）形位公差符号分类形状公差位置公差项目直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6～10>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315>315～400>400～5005 1.5 2 2.5 2.5 3 4 5 7 8 9 10安装E、C级滚动轴承的配合面，通用减速器的轴颈，一般机床的主轴。

6 2.5 3 4 4 5 6 8 10 12 13 157 4 5 6 7 8 10 12 14 16 18 20千斤顶或压力油缸的活塞，水泵及减速器的轴颈，液压传动系统的分配机构8 6 8 9 11 13 15 18 20 23 25 279 9 11 13 16 19 22 25 29 32 36 40 起重机、卷扬机用滑动轴承等10 15 18 21 25 30 35 40 46 52 57 63直线度和平面度公差μm主参数L图例公差等级主要参数L mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 2 2.5 3 4 56 8 10 12 15 普通精度的机床导轨6 3 4 5 6 8 10 12 15 20 257 5 6 8 10 12 15 20 25 30 40 轴承体的支承面，减速器的壳体，轴系支承轴承的接合面8 8 10 12 15 20 25 30 40 50 609 12 15 20 25 30 40 50 60 80 100辅助机构及手动机械的支承面，液压管件和法兰的连接面10 20 25 30 40 50 60 80 100 120 150平行度、垂直度和倾斜度公差μm主参数L、d (D)图例公差等级主参数L、d（D） mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 56 8 10 12 15 20 25 30 40 垂直度用于发动机的轴和离合器的凸缘，装D、E级轴承和装C、D级轴承之箱体的凸肩6 8 10 12 15 20 25 30 40 50 60 平行度用于中等精度钻模的工作面，7～10级精度齿轮传动壳体孔的中心线7 12 15 20 25 30 40 50 60 80 100 垂直度用于装F、G 级轴承之壳体孔的轴线，按h6与g6连接的锥形轴减速机的机体孔中心线8 20 25 30 40 50 60 80 100 120 150平行度用于重型机械轴承盖的端面、手动传动装置中的传动轴同轴度、对称度、圆跳动和全跳动公差确良μm主参数d(D)、B、L图例公差等级主参数d（D）、B、Lmm应用举例>3～6 >6~10 >10～18 >18～30 >30～50>50～120>120～250>250～5005 3 4 56 8 10 12 156和7级精度齿轮轴的配合面，较高精度的快速轴，较高精度机床的轴套6 5 6 8 10 12 15 20 257 8 10 12 15 20 25 30 408和9级精度齿轮轴的配合面，普通精度M 12 15 20 25 30 40 50 60 高速轴（100r/min 以下），长度在1m以下的主传动轴，起重运输机的鼓轮配合孔和导轮的滚动面表面粗糙度表面粗糙度R a值的应用围粗糙度代号光洁度代号表面形状、特征加工方法应用围ⅠⅡ除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供应状况的表面微见刀痕粗车，刨，立铣，平铣，钻毛坯粗加工后的表面可见加工痕迹车，镗，刨，钻，平铣，立铣，锉，粗铰，磨，铣齿比较精确的粗加工表面，如车端面、倒角微见加工痕迹车，镗，刨，铣，刮1～2点／cm2，拉，磨，锉滚压，铣齿不重要零件的非结合面，如轴、盖的端面，倒角，齿轮及皮带轮的侧面、平键及键槽的上下面，轴或孔的退刀槽看不见加工痕迹车，镗，刨，铣，铰，拉，磨，滚压，铣齿，刮1～2点／cm2IT12级公差的零件的结合面，如盖板、套筒等与其它零件联接但不形成配合的表面，齿轮的非工作面，键与键槽的工作面，轴与毡圈的摩擦面可辨加工痕迹的方向车，镗，拉，磨，立铣，铰，滚压，刮3～10点／cm2IT8～IT12级公差的零件的结合面，如皮带轮的工作面，普通精度齿轮的齿面，与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰，磨，镗，拉，滚压，刮3～10点／cm2IT6～IT8厅级公差的零件的结合面；与齿轮、蜗轮、套筒等的配合面；与高精度滚动轴承相配合的轴颈；7级精度大小齿轮的工作面；滑动轴承轴瓦的工作面；7～8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨，磨，研磨，超级加工IT5、IT6级公差的零件的结合面，与C级精度滚动轴承配合的轴颈；3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨表面；要求密封的液压传动的工作面；塞的外表面；活汽缸的表面注：1. 粗糙度代号I为第一种过渡方式。

常用配合及其它
1、轴承与轴的配合 k6(gc)▽7=Ra1.6
2、轴承与轴承壳的配合 (D)JS7、 H7▽7=Ra1.6
3、定位配合，如支口与突沿的配合
H8/h7(D3/d3)▽5=Ra 6.3
4、联轴器、齿轮等与轴的配合
H7/k6、H7/r6(D/gc)▽7=Ra1.6
5、滑动轴承与轴的配合 H8/f7(D/dc)▽7=Ra1.6
6、大跨度、多支点轴承与长轴的配合
H9/d9(D4/dc4)▽7=Ra1.6
7、轴承盖与座体的配合 H7/d11▽5=Ra 6.3
8、永久性装配的配合（例如加套、加箍） H7/s6▽7=Ra1.6
9、定位套与轴的配合 D11/k6.H9/k6▽7=Ra1.6
10、键与键槽的配合：轴---N9/h9；孔—JS9/h9▽7=Ra1.6
11、表面光洁度是表面粗糙度的对应关系:
表面光洁度14级=Ra 0.012 表面光洁度13级=Ra 0.025 表面光洁度12级=Ra 0.050 表面光洁度11级=Ra 0.1 表面光洁度10级=Ra 0.2 表面光洁度9级=Ra 0.4
表面光洁度8级=Ra 0.8 表面光洁度7级=Ra 1.6
表面光洁度6级=Ra 3.2 表面光洁度5级=Ra 6.3
表面光洁度4级=Ra 12.5 表面光洁度3级=Ra 25
表面光洁度2级=Ra 50 表面光洁度1级=Ra 100
12、公差与配合在图样上的标注
)(665021.0002.0++∅k 6730f H ∅6
65k ∅。

齿轮与轴公差配合国标下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
