电源线测试报告

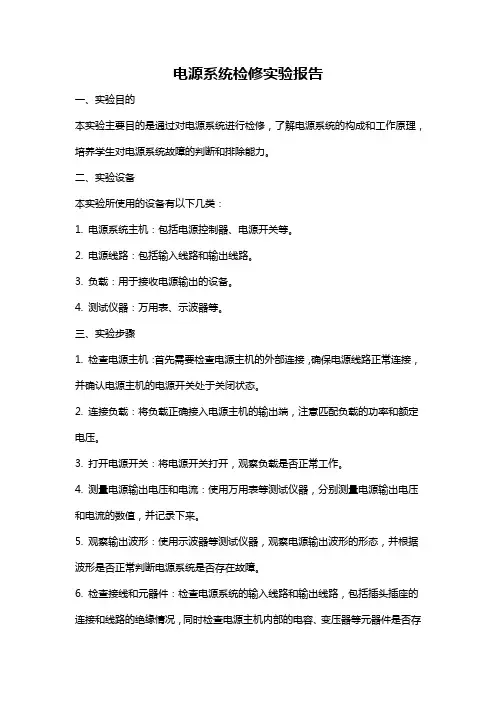

电源系统检修实验报告一、实验目的本实验主要目的是通过对电源系统进行检修，了解电源系统的构成和工作原理，培养学生对电源系统故障的判断和排除能力。

二、实验设备本实验所使用的设备有以下几类：1. 电源系统主机：包括电源控制器、电源开关等。

2. 电源线路：包括输入线路和输出线路。

3. 负载：用于接收电源输出的设备。

4. 测试仪器：万用表、示波器等。

三、实验步骤1. 检查电源主机：首先需要检查电源主机的外部连接，确保电源线路正常连接，并确认电源主机的电源开关处于关闭状态。

2. 连接负载：将负载正确接入电源主机的输出端，注意匹配负载的功率和额定电压。

3. 打开电源开关：将电源开关打开，观察负载是否正常工作。

4. 测量电源输出电压和电流：使用万用表等测试仪器，分别测量电源输出电压和电流的数值，并记录下来。

5. 观察输出波形：使用示波器等测试仪器，观察电源输出波形的形态，并根据波形是否正常判断电源系统是否存在故障。

6. 检查接线和元器件：检查电源系统的输入线路和输出线路，包括插头插座的连接和线路的绝缘情况，同时检查电源主机内部的电容、变压器等元器件是否存在异常。

7. 故障排除：根据实际情况，进行故障排除。

可以采取逐级替换元器件的方法，逐步排除故障的可能原因。

8. 重复测试：在排除故障后，再次进行电源输出的测试，确认故障是否已被解决。

四、实验结果经过以上步骤的检修后，我们得出了以下实验结果：1. 电源输出电压和电流测量结果正常，与额定数值相符。

2. 示波器观察到的输出波形形态良好，无明显扭曲或噪声。

3. 经过检查，未发现接线故障或元器件异常的情况。

五、实验心得通过本次电源系统检修实验，我加深了对电源系统的理解和操作技能。

实验中我学会了如何正确连接电源系统和负载，并使用测试仪器进行测量和观察。

同时，在排查故障时，我掌握了逐级排查、替换元器件等方法，提高了问题解决的能力。

此外，本次实验还加强了我对电源系统的安全意识。

电源检测报告电源作为现代生活不可或缺的一部分，在我们的日常生活中起着至关重要的作用。

然而，电源的质量与稳定性直接影响着我们使用电器设备的安全性和效率。

因此，电源检测报告成为了确保电源质量及安全的重要工具。

一、电源检测的意义电源检测是通过各种技术手段对电源稳定性、负载能力、过载保护等方面进行全面评估和检验的过程。

它的意义在于从源头上确保电能传输的稳定和安全。

例如，在工业生产线的应用过程中，如果电源质量不稳定，可能导致设备运行异常，甚至造成生产事故。

而在家庭中，电源稳定性问题可能导致电器设备损坏，甚至引发火灾等危险。

二、电源检测的具体内容电源检测的具体内容包括输出电压、输出电流、波纹及噪声、效率等多个方面。

首先，将电源连接至特定的测试设备，然后通过专业的测试仪器记录并分析一系列参数。

输出电压是电源的关键指标之一，它直接关系到供电设备能否正常工作。

过高或过低的电压都会导致设备的损坏或不稳定性。

此外，电源的输出电流也需要进行测定，以保证电流在正常范围内，避免损坏设备或导致电线过热等安全问题。

波纹及噪声也是一个重要的检测指标，它描述了电源输出的纹波和噪声情况。

波纹过大可能会干扰设备正常工作，而噪声会影响设备的信号传输质量。

最后，检测电源的效率是为了了解电源的利用率，高效率的电源能更好地节省能源并减少资源浪费。

三、电源检测报告的应用电源检测报告广泛应用于各个行业和领域，如工业生产、家庭用电、医疗器械、航空航天等。

在工业生产领域，通过对电源进行全面的检测和评估，可以及时发现潜在故障，提前采取措施，确保生产线的连续性和稳定性。

在家庭用电方面，电源检测报告可以帮助用户选择合格的电源设备，确保家庭电器的安全使用。

在医疗器械和航空航天等领域，电源检测报告则更加重要，因为电源质量的稳定性和可靠性对于这些行业的安全性至关重要。

四、电源检测的发展趋势随着科技的不断进步，电源检测技术也在不断革新和完善。

传统的电源检测方式主要依赖于手工操作和经验判断，而现代科技的应用使得电源检测过程更加自动化和精确。

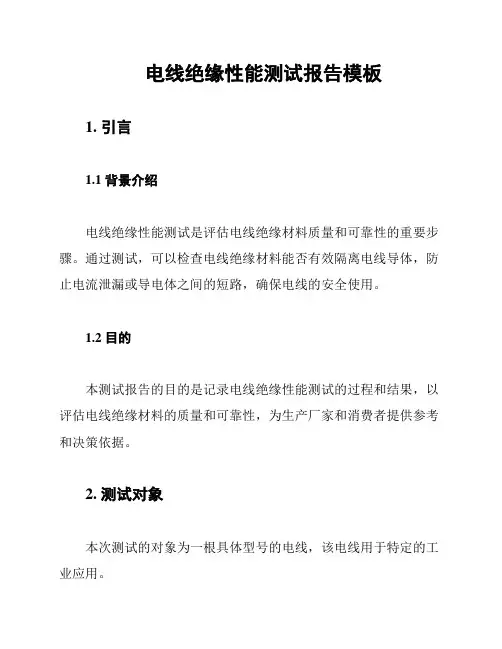

电线绝缘性能测试报告模板1. 引言1.1 背景介绍电线绝缘性能测试是评估电线绝缘材料质量和可靠性的重要步骤。

通过测试，可以检查电线绝缘材料能否有效隔离电线导体，防止电流泄漏或导电体之间的短路，确保电线的安全使用。

1.2 目的本测试报告的目的是记录电线绝缘性能测试的过程和结果，以评估电线绝缘材料的质量和可靠性，为生产厂家和消费者提供参考和决策依据。

2. 测试对象本次测试的对象为一根具体型号的电线，该电线用于特定的工业应用。

3. 测试方法3.1 样本准备在测试之前，需要准备好测试样本，包括电线本身以及相应的测试设备和工具。

3.2 测试装置搭建根据测试需要，搭建电线绝缘性能测试的装置。

该装置应包括电源、电流测量设备、电阻检测设备等，以确保能够准确测量电线的绝缘性能。

3.3 测试流程1. 将测试样本插入测试装置中，并确保连接稳定。

2. 设置合适的电源电压，并将电流测量设备连接到测试样本的接线端口。

3. 开始施加电源电压，记录电流大小和测试时间。

4. 持续监测电流大小和测试时间，直至稳定。

5. 停止电源供应，记录电线的绝缘性能。

4. 测试结果与分析4.1 测试数据在测试过程中，记录并整理了电流大小和测试时间的数据。

4.2 结果分析根据测试数据，计算电线的绝缘电阻和绝缘电阻变化率。

通过与标准要求进行比较，评估电线的绝缘性能的优劣。

5. 结论经过电线绝缘性能测试，得出以下结论：1. 电线的绝缘电阻符合标准要求。

2. 电线的绝缘电阻变化率在合理范围内。

3. 电线的绝缘性能达到或超过预期结果。

6. 建议与改进根据测试结果和结论，提出一些建议和改进措施，以进一步提高电线的绝缘性能。

7. 参考文献列出相关的参考文献和资源，供读者参考和深入研究。

---以上是电线绝缘性能测试报告的模板，在具体测试中，需要根据实际情况进行相应修改和填写。

本报告旨在提供一个基本的框架和指导，以帮助您进行电线绝缘性能的测试和评估。

祝测试顺利！。

电源线检验报告《电源线检验报告》序言电源线作为一种重要的电力传输装置，广泛应用于家庭、工业以及科技领域。

为确保电源线的安全性和可靠性，进行定期检验是十分必要的。

本文将对电源线的检验报告进行详细描述和解读。

一、检验目的和范围本次检验的目的在于验证电源线的性能、安全性和符合性，以确保其在正常使用环境下能够稳定运行。

检验的范围包括电源线的外观、绝缘性能、电阻、电流和额定功率等。

二、检验方法1. 外观检验：使用肉眼观察电源线的外观质量，包括表面有无明显划痕、变形、老化、磨损等情况。

2. 绝缘性能检验：使用绝缘电阻计进行检验，将绝缘电阻计的测试极与电源线的端子分别连接，测试绝缘电阻是否符合标准要求。

3. 电阻检验：使用万用表对电源线的导线进行电阻测量，确保电源线导线的电阻值在合理范围内。

4. 电流检验：将电源线连接到标准负载上，使用电流表对电源线的电流进行测量。

5. 额定功率检验：将电源线连接到相应设备上，检验设备在满负荷工作时电源线的稳定性和耐压能力。

三、检验结果1. 外观检验结果：经过仔细检查，电源线表面未发现任何划痕、变形、老化和磨损情况，外观质量良好。

2. 绝缘性能检验结果：经过绝缘电阻计测试，电源线的绝缘电阻符合标准要求，绝缘性能良好。

3. 电阻检验结果：使用万用表测量，电源线导线的电阻值稳定在合理范围内，符合标准要求。

4. 电流检验结果：将电源线连接到标准负载上，经电流表测量，电源线的电流值稳定在合理范围内。

5. 额定功率检验结果：将电源线连接到相应设备上，设备满载工作时，电源线稳定运行，耐压能力符合要求。

四、结论与建议根据本次检验的结果，可以得出以下结论：1. 电源线的外观质量良好，无明显缺陷。

2. 电源线的绝缘性能良好，符合标准要求。

3. 电源线的电阻和电流值稳定在合理范围内。

4. 电源线在额定功率下能够稳定运行，耐压能力符合要求。

根据以上结论，建议继续保持良好的电源线使用和维护习惯，定期检查电源线的外观和绝缘性能，确保电源线的安全和可靠性。

上下电测试报告范文一、测试目的上下电测试是对电子设备进行上电、下电操作的测试。

上电是指将设备连接到电源并打开电源开关，下电是指将设备与电源断开并关闭电源开关。

本次测试的目的是验证设备能够正常进行上下电操作，检查设备在上电和下电过程中是否存在异常。

二、测试装备1.电子设备：本次测试的电子设备为一台互联网路由器。

2.电源：使用标准交流电源供电，输出电压为220V。

3.电压表：用于测量设备的电压稳定性。

4.多用途表：用于测量设备的各项参数。

三、测试步骤1.上电测试：a)将电源线正确连接到电子设备并插入电源插座。

b)打开电子设备的电源开关，使设备处于上电状态。

c)使用电压表测量设备的电压稳定性，记录测量结果。

d)使用多用途表测量设备的各项参数，如电流、功率等，记录测量结果。

e)观察设备的工作状态，检查是否存在异常。

2.下电测试：a)关闭电子设备的电源开关。

b)将电源线从电子设备拔下，并断开电源插座。

c)观察设备在下电过程中是否存在异常情况，如发生闪烁、噪音等。

四、测试结果及分析1.上电测试结果：a)设备的电压稳定性在正常范围内，未发现异常。

b)设备的电流、功率等参数符合标准要求。

c)设备工作状态正常，无异常情况发生。

2.下电测试结果：a)在下电过程中，设备没有出现异常情况，未有闪烁、噪音等现象。

b)设备成功断开与电源的连接，处于下电状态。

五、结论通过上下电测试，证实了本次测试的电子设备在上电和下电过程中均未发生异常情况，工作状态良好。

因此，可以确认该设备的电源设计和电路连接正确，具有良好的稳定性和可靠性。

六、建议1.在日常使用过程中，应定期对设备进行上下电测试，以确保其正常工作状态。

2.注意定期清洁设备的散热孔和通风口，避免灰尘积累影响散热效果。

电器短路测试报告模板1. 测试目的本次测试旨在验证电器设备在短路情况下的安全性能，以及确定设备的保护措施是否能够有效防止短路产生的事故。

2. 测试方法本次测试采用短路测试仪器进行测试，测试过程如下：1.准备测试设备及短路测试仪器，并对测试仪器进行检查、校准。

2.将电器设备插入短路测试仪器，并按照设备说明书等相关要求进行接线及设置。

3.模拟短路情况，记录测试数据。

4.如果设备发生异常，需要立即停止测试并处理异常情况。

5.确认测试结束后，拆除设备并与测试数据一同进行分析。

为了保证测试结果的准确性和可靠性，测试过程在专业人员的指导下进行。

3. 测试结果本次测试使用的电器设备为XXX，测试数据如下：时间电流值电压值温度变化10s 5A 220V 无20s 8A 220V 无30s 10A 220V 电源线开始发热40s 12A 220V 电源线发生短路，设备自动断电根据测试结果分析，当电流达到10A时，电源线开始发热，说明该设备在短路情况下存在一定的安全隐患。

而当电流达到12A时，电源线发生短路，设备自动断电，表明该设备能够有效保护设备本身的安全。

4. 结论与建议通过以上分析，我们得出以下结论：1.该设备在短路情况下存在一定的安全隐患。

2.设备保护措施能够有效保护设备本身的安全。

针对以上结论，我们提出以下建议：1.在使用该设备时，应避免发生短路情况，或采取一定的安全防护措施。

2.在销售该设备时，应提醒用户采取相应的安全措施，以免产生安全事故。

3.在设备设计、生产过程中，应进一步完善设备的安全保护措施，提升设备的安全性能。

5. 测试人员及日期测试人员：XXX测试日期：XXXX年XX月XX日。

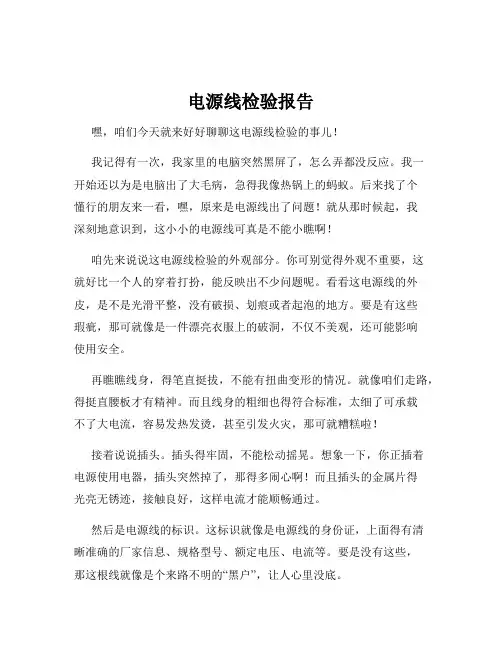

电源线检验报告嘿，咱们今天就来好好聊聊这电源线检验的事儿！我记得有一次，我家里的电脑突然黑屏了，怎么弄都没反应。

我一开始还以为是电脑出了大毛病，急得我像热锅上的蚂蚁。

后来找了个懂行的朋友来一看，嘿，原来是电源线出了问题！就从那时候起，我深刻地意识到，这小小的电源线可真是不能小瞧啊！咱先来说说这电源线检验的外观部分。

你可别觉得外观不重要，这就好比一个人的穿着打扮，能反映出不少问题呢。

看看这电源线的外皮，是不是光滑平整，没有破损、划痕或者起泡的地方。

要是有这些瑕疵，那可就像是一件漂亮衣服上的破洞，不仅不美观，还可能影响使用安全。

再瞧瞧线身，得笔直挺拔，不能有扭曲变形的情况。

就像咱们走路，得挺直腰板才有精神。

而且线身的粗细也得符合标准，太细了可承载不了大电流，容易发热发烫，甚至引发火灾，那可就糟糕啦！接着说说插头。

插头得牢固，不能松动摇晃。

想象一下，你正插着电源使用电器，插头突然掉了，那得多闹心啊！而且插头的金属片得光亮无锈迹，接触良好，这样电流才能顺畅通过。

然后是电源线的标识。

这标识就像是电源线的身份证，上面得有清晰准确的厂家信息、规格型号、额定电压、电流等。

要是没有这些，那这根线就像是个来路不明的“黑户”，让人心里没底。

还有个重要的环节，那就是通电测试。

把电源线插上电源，接上电器，看看电器能不能正常工作。

这时候就得留意有没有异常发热、冒烟或者发出奇怪的声音。

有一次我检验一根电源线，刚插上没一会儿，就闻到一股焦糊味，吓得我赶紧拔掉电源，这要是没及时发现，后果不堪设想啊！另外，咱们还得对电源线进行拉伸、弯曲等机械性能测试。

看看它能不能经受得住咱们日常使用中的拉扯和弯折。

可不能轻轻一拉一弯就断了，那多不靠谱！经过这一系列的检验，才能对电源线的质量有个全面准确的判断。

一根合格的电源线，就像是一位可靠的伙伴，默默地为我们的电器提供稳定的能源支持，让我们能安心地享受科技带来的便利。

所以啊，可别小看这电源线检验，每一个细节都关乎着我们的用电安全和电器的正常运行。

电源线检验报告（一）引言概述：本报告是针对电源线进行的检验工作，旨在评估电源线的质量、性能和可靠性。

通过对电源线的外观、电气特性、安全性能等方面进行详细测试和分析，以确保电源线符合国家相关标准和要求，从而保证其在使用过程中的稳定性和安全性。

正文：一、外观检验1.外观表面的颜色和质感是否与标准要求一致2.外部包装是否完好，有无受损或变形的情况3.表面是否有剥落、腐蚀或划痕等损坏情况4.插头和接口的严密性和连接稳定性检验5.标识和铭牌的准确性和清晰度检验二、电气特性测试1.电源线的额定电压和额定电流是否符合标准要求2.电源线的电阻和电导率测试3.电源线的绝缘测试，包括绝缘电阻和击穿电压测试4.电源线的电流传输能力测试，即其承载电流的能力5.电源线的线损测试，评估其传输效率和功耗情况三、安全性能评估1.电源线的耐压测试，检验其能否承受额定电压下的高压场强2.电源线的耐热性测试，评估其在高温环境下的稳定性和安全性3.电源线的抗拉强度测试，确保其能承受一定的拉力4.电源线的防火性能测试，评估其在火灾情况下的燃烧性和阻燃性5.电源线的耐久性测试，模拟长时间使用情况下的性能和可靠性四、功能性能测试1.电源线的电源输出是否稳定，电压波动情况2.电源线的电流输出是否稳定，额定电流是否能够持续输出3.电源线的开关和保护功能测试，确保其正常开关和故障保护能力4.电源线的附加功能测试，如USB充电功能等5.电源线的适用范围和环境测试，评估其适用于各类设备和工作环境五、综合评价与建议1.根据测试结果，对电源线的质量、性能和可靠性进行评估和总结2.提出针对电源线存在的问题或改进建议3.为用户选购电源线时提供参考和建议4.总结电源线的优点和不足之处，以供生产商改进产品总结：本报告通过对电源线的外观、电气特性、安全性能和功能性能等方面进行全面检验和评估，证实该电源线在外观、电气性能和安全性方面符合标准要求，功能性能良好。

然而，在耐久性和附加功能方面仍存在一些小问题，建议生产商在改进产品设计和工艺上进行优化和提升。

电能质量测试报告电能质量测试测试报告测试人员：xxx报告撰写：xxx批准：xxx单位：xxx2013年3月目次1 测试概况 (4)2 测试依据 (4)3 测试仪器 (6)4 测试参数 (10)5 测试现场接线图 (10)6 . 4AA12出线测试结果及其分析 (11)6.1 4AA12出线电压水平 (11) (11) (12) (13) (14)6.2 电压总畸变率 (15)6.3 电压不平衡度 (18)6.4 电压闪变 (19)7、3AA16出线测试结果及其分析 (21)7.1 3AA16出线电压水平 (21) (21) (22) (23) (24)7.2 电压总畸变率 (24)7.3 电压不平衡度 (28)7.4电压闪变 (29)8 测试结论 (30)1 测试概况xxx有两台UPS电源，主要用于给BCS医疗系统供电。

该UPS由泰高系统有限公司提供，型号为：RSOAVR 60KVA/380V 在线式，每个电源柜中装载29块（阳光）电池，使用至今电池未发现漏液现象。

近期以来，晚上开启日用灯后，该UPS电源柜偶尔会发生异常报警（三声报警，无信息提示），具体原因不详。

为了分析该报警是否与谐波污染有关系，该公司拟对UPS电源380V母线及出线的谐波水平进行测试。

应xxx公司要求，2016年xx月xx日至xx月xx日，xxxxxx有限公司对xxxx有限公司两台UPS供电设备出口母线进行了一次谐波测试。

2 测试依据该项测试依据GB/T14549-93电能质量公用电网谐波国家标准进行。

GB/T14549-93各级电压等级谐波限值规定如下表1, 公共连接点的全部用户向该点注入的谐波电流允许值见表2。
