近两年来，2.4GHz射频无线技术已经被广泛地使用在无线鼠标上，和以前的无线鼠标相比，它的优势很明显——具有有效距离更长、不需要点对点、更省电、生产成本更低等特点。

由于有这些优势，2.4GHz无线鼠标不但被一些经常外出的笔记本用户使用，还适合HTPC用户使用。

正因为有这个巨大的市场，市面上的2.4GHz无线鼠标的品牌繁多，让消费者无所适从。

本期，我们就为大家对多彩的欢欢豚和一款杂牌的2.4GHz无线鼠标进行对比拆解，让大家感受其中的区别。

电路板：做工有差异两款鼠标从外形上看差别不大。

和普通鼠标相比，2.4GHz无线鼠标最大的特点是它没有那条“尾巴”，因为是无线鼠标，让我们摆脱了鼠标线的束缚，可以更加随意地使用。

由于无线技术使用的频段处于2.405GHz~2.485GHz之间，所以它被称为2.4GHz无线技术。

这个频段被主要应用在科学、医药、农业等领域，是国际规定的免费频段。

2.4GHz无线技术抗干扰性更强、传输距离更远（最远可达10米）、功耗更低。

同时2.4GHz无线技术的2Mbps理论传输速率比蓝牙提高了一倍，而且它的产品制造成本比蓝牙更低。

拆开鼠标后我们发现，这两款2.4GHz鼠标的内部其实并不复杂，电路设计比较简洁，元件较少。

由于要容纳两节AAA电池，杂牌鼠标的三个按键微动开关比标准鼠标更小一些的。

从中可以看到杂牌鼠标采用了直立式微动开关，这样则可以把鼠标做得更小。

在做工上，品牌产品和杂牌产品的区别很明显，多彩鼠标的电路板采用了机器焊接，焊点饱满，电路工整，各个电阻和电容排列有序，这使电路的稳定性有了一定的保障。

反观杂牌鼠标，焊点比较粗糙，手工补焊痕迹明显，电路板上甚至还遗留下了锡渣，让人十分担心，一旦它们掉落，就会让鼠标出现问题。

多彩鼠标采用了合泰的HT82K68E MCU微处理芯片（MUC，Micro Controller Unit，即微控制单元），它相当于这款鼠标的CPU，具有最低1.8V的工作电压，是目前同等级产品中工作电压最低的，因而更为省电，同时它也是现在键鼠厂商普遍采用的解码芯片。

网红-洛斐鼠标结构拆机分享抱歉！又是一个漫长的等待期，让各位久等了。

不少朋友在后台留言问我：是不是不更新了? 是不是要放弃了？重点声明：不会放弃，只是更新不同以前那么紧密了。

是不是很奇怪，在疫情期间，好多工厂都倒闭、解散、停工了，而我却忙成狗了。

没错，真的忙成狗了，这有功于我们公司的领导有方，让企业在困境中逆势成长，销量不断上升，突破天阶，牛逼的我都不敢相信，我居然是其中一员。

哈哈哈、、、领导看到这段话，会不会给我升职加薪，从此走上人生巅峰，嗯、想想都好激动。

好吧，高调了一回，不拍了，回归这期的主题，洛斐鼠标结构拆机分享，一款设计师网红产品。

圈内的朋友应该都知道这个品牌，就算没听过，应该也见过这些产品宣传图，或者展会上见过。

他们家做的所有产品颜值都很高，广告策划也做的也很美，目前我周围的很多朋友买来收藏，或者送人，自己用吧，有点舍不得，因为太美怕弄坏了。

这款高颜值、高曝光的产品，成为了实打实的网红产品，并且是群牛逼的设计师研发生产销售的，有兴趣的朋友可以去网上搜搜看。

这里肯定有人会有疑问：一木也开始写水文了？不好意思，真没有，不信看下图：颜值真的很高，鼠标款所有颜色都买了，部分用来收藏的，部分自用。

在此注明一下：不排除有不喜欢这个风格的，毕竟萝卜白菜各有所爱，一款好的设计不一定能迎合100%人群的喜好，况且苹果也没有做到。

OK，恭维到此为止。

这期不是来吹人家设计多牛逼的，而是来看这款产品有哪些设计值得学习，哪些结构可以改良，我们从ID设计的还原度出发，去解剖这款产品，如果当时的你拿到这款产品设计效果图，你如何去跟ID设计沟通，你又是如何去布局结构设计，将ID设计的还原度做到极致。

这期一木在这里发起一个口号：“将结构设计做到极致，没有一处优化空间”。

今后有人问你，结构设计水平怎么样？你可以非常自信的回答他：“在保持ID外观设计不变的情况下，可以做到，你找不出一处，需要优化的地方”这期我们就从这个口号出发，去判断有多少处还可以优化。

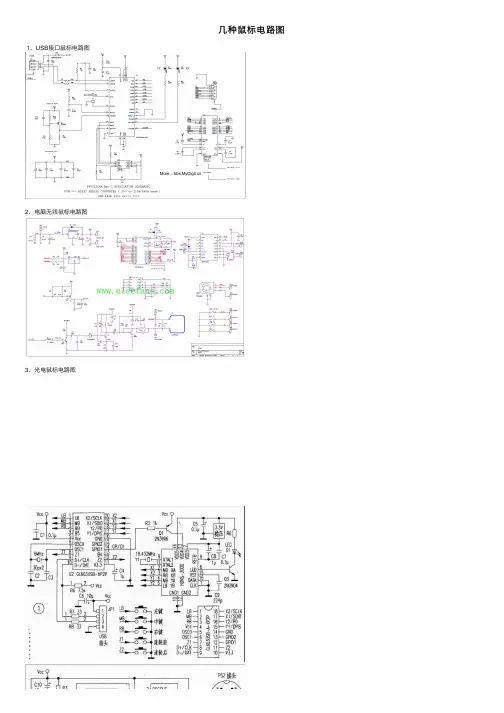

⼏种⿏标电路图 1、USB接⼝⿏标电路图2、电脑⽆线⿏标电路图3、光电⿏标电路图4、⿏标电路图5、有线USB 光学游戏⿏标电路图A5020⽅案6、有线USB激光⿏标电路图7、3键USB 有线激光游戏⿏标电路图 A7550+CY63743⽅案8、⾃制⽆线⿏标电路图光电⿏标电路图1、两款光电⿏标电路光电⿏标电路⼀般由两⽚集成电路与外围元件组成。

⼀⽚稍⼤的是COMS 感光集成电路，另⼀⽚⼀般为⿏标专⽤集成电路。

CMOS 感光芯⽚通过检测光电部件因⿏标移动产⽣的光线变化⽽得到位置信号，送到⿏标专⽤集成电路的X、Y 输⼊端。

⽽⿏标专⽤集成电路再检测左、右按键，滚轮键及滚轮前后转到等信息随着CLK时钟信号⼀起传输给计算机的PS2 或USB 端⼝。

USB 光电⿏标电路图①为使⽤GL603 - USB ⿏标集成电路芯⽚和H2000(400CPI、每秒1500 次扫描) 光电感应芯⽚的USB光电⿏标电路图。

PS2 接⼝⿏标电路图②为使⽤PAN101 - 208 (800CPI 光学分辨率,2000 次扫描/ 秒) 光电感应芯⽚和84510 系列⿏标集成电路芯⽚的PS2 接⼝光电⿏标电路。

2、光电⿏标原理与电路图传统光学⿏标的⼯作原理传统光学⿏标⼯作原理⽰意图光学跟踪引擎部分横界⾯⽰意图 光学⿏标主要由四部分的核⼼组件构成，分别是发光⼆极管、透镜组件、光学引擎（Optical Engine）以及控制芯⽚组成。

光学⿏标通过底部的LED灯，灯光以30度⾓射向桌⾯，照射出粗糙的表⾯所产⽣的阴影，然后再通过平⾯的折射透过另外⼀块透镜反馈到传感器上。

当⿏标移动的时候，成像传感器录得连续的图案，然后通过“数字信号处理器”(DSP)对每张图⽚的前后对⽐分析处理，以判断⿏标移动的⽅向以及位移，从⽽得出⿏标x, y⽅向的移动数值。

再通过SPI传给⿏标的微型控制单元（Micro Controller Unit）。

⿏标的处理器对这些数值处理之后，传给电脑主机。

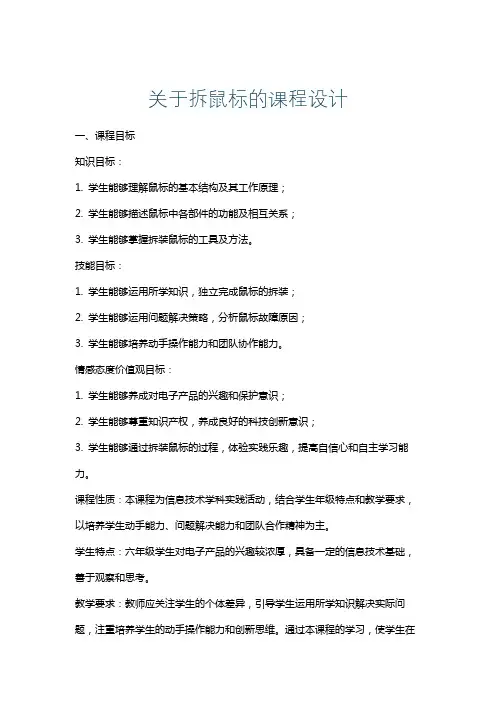

关于拆鼠标的课程设计一、课程目标知识目标：1. 学生能够理解鼠标的基本结构及其工作原理；2. 学生能够描述鼠标中各部件的功能及相互关系；3. 学生能够掌握拆装鼠标的工具及方法。
