第三讲----速度控制回路、方向控制回路、多缸动作控制回路分析

  • 格式：pptx
  • 大小：4.39 MB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

多缸工作控制回路及其他回路

多缸工作控制回路及其他回路
*
2.采用顺序节流阀的叠加阀式防干扰回路
当阀4、8的左侧电磁铁均通电时，液压缸A、B均由低压大流量泵2供油，实现快速向左运动。
1
当有快进转变成工进时，节流顺序阀打开，系统由高压小流量的泵1供油。由于高压油的作用，单向阀关闭。
2
当阀4、8的右侧电磁铁通电，实现快退。
3
当阀4、8的电磁铁均断电，液压缸停止运动。
6－3 多缸工作控制回路
在液压系统中，如果由一个油源给多个液压缸输送压力油，这些液压缸会因压力和流量的彼此影响而在动作上相互牵制，必须使用一些特殊的回路才能实现预定的动作要求。 常见的这类回路主要有以下三种：顺序动作回路、同步回路和多缸快慢速互不干扰回路。
一.顺序动作回路
顺序动作回路的功用是使多缸液压系统中的各个液压缸严格地按照规定的顺序动作。 按控制方式不同，可分为行程控制和压力控制两大类。
*
*
1.带补偿措施的串联液压缸同步回路
图中，缸1有肝腔的有效作用面积等于缸2无肝腔的有效作用面积。 补偿原理为：若缸1的活塞先运动到缸底，压下行程开关a使阀5得电。 若缸2先到缸底，先压下行程开关b使电磁阀4得电。 这种串联式同步运动回路只能用于负载较小的液压系统。
2.用同步缸的同步回路
1
图a为同步缸的同步回路，同步缸A、B两腔的有效作用面积相等，两液压缸的有效作用面积也相等。 该同步回路的同步精度取决于液压缸的加工精度和密封性，其精度可达到98%~99%。 由于同步缸的尺寸不宜作的太大，故只用于小容量的场合。
*
当各执行元件单独工作时，工作压力由各自的溢流阀调定。 若各执行元件同时工作，由于前一个回路的溢流阀受后一个回路的压力信号控制，泵转入叠加负载下工作。由于泵的出口压力随负载的变化而变化，故传动效率高，具有节能的效果。 特点：结构简单，由于采用定量泵供油，因而比较经济。但由于负载叠加，两个执行元件的负载不能过大。

气压基本回路

气压基本回路
双向调速回路 在换向阀的排气口 上安装排气节流阀，两 种调速回路的调速效果 基本相同。
三气—液调速回路
5-8为气-液调速回路，此回路可 实现快进、工进、快退工况。因此， 在要求气缸具有正准确而平稳的速度 时（尤其在负载变化较大的场合）， 就要采用气-液相结合的调速方式
单作用气缸速度控制回路
双向调速回路

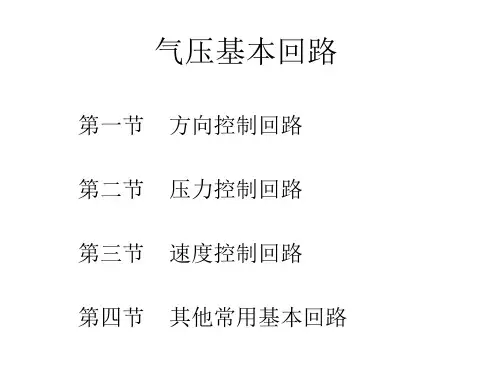

气压基本回路
第一节 方向控制回路
第二节 第三节
第四节
压力控制回路 速度控制回路
其他常用基本回路
第一节
方向控制回路
一、单作用气缸换向回路
利用电磁换
向阀通断电，将
压缩空气间歇送 入气 缸的无杆 腔，与弹簧一 起推动活塞往复
运动。
பைடு நூலகம்、双作用气缸换向回路
分别将控制信号到气控换向阀的K1、K2 的控
制腔，使换向阀的换向，从而控制压缩空气实现
使气缸的活塞往复运动。
第二节
一、一次压力控制回路
此回路用于控制 储气罐的压力，使之 不超过规定的压力值。
压力控制回路
作用：调压、稳压
采用溢流阀，结 构简单，工作可靠， 但气量浪费大。采用 电接点压力表对电动 机及控制要求较高， 常用于小型空压机的 控制
一、一次压力控制回路
安全阀将空气压缩机的输出压力控制在 0.8MPa左右。
三、顺序动作回路
1、单缸往复动作回路
图a：行程阀控制
图b：压力控制
图c：利用延时回路 形成的时间控制
2、二次自动往复运动回路
手动阀、梭阀、换向阀、气罐交互作用，使气缸活塞连 续二次往复运动。
3、连续往复运动回路
它能完成连续的动作循环。 当按下阀1的按钮后，阀4 换向，活塞向前运动，这时由 于阀3复位而将气路封闭，使 阀4不能复位，活塞继续前进。 到行程终点压下行程阀2，使 阀4控制气路排气，在弹簧作 用下阀4复位，气缸返回，在 终点压下阀3，在控制压力下 阀4又切换到左位，活塞再次 前进。就这样一直连续往复， 只有提起阀1的按钮后，阀4复 位，活塞返回而停止运动。

液压基本回路详解

液压基本回路详解

液压缸： v qp pv npVp pv
A
A
变化Vp，即可变化缸旳运动速 度v .
qP
v
安 全 阀
qP
VM
液压马达：
nM
nM
qp pV MV
VM
n pV p VM
pVMV
变化Vp，即可变化nM .
2、定量泵－变量马达构成旳容积调速回路
p1
qP
TM
nM VM 马达输出转矩：
p2
TM
pMVM
AT1
AT3
AT1 < AT2 < AT3
特点: ① 速度稳定性大大提升；
0
R
② 功率损失比同类采用节流阀旳大。
（二）容积调速回路
经过变化变量泵旳输出流量或变化变量马达旳 排量来实现执行元件旳速度调整。 1、变量泵－定量执行元件构成旳容积调速回路
P1
P2
安 全 阀
开式回路
闭式回路
A
速度特征分析：
基本回路：有关液压元件所构成旳能独立完毕 特定功能旳经典回路。
类型
压力控制回路 速度控制回路 方向控制回路
等等
多缸工作回路
要点：
1、方向、速度、压力等控制回路旳基本原理、功能、 回路中各元件作用和经典回路图；
2、节流调速回路旳参数计算措施，其中涉及正确地应 用薄壁小孔流量公式，精确列出液压缸受力平衡方程 等；
1DT(＋)：
P= Py2
2DT(＋)：
P= Py3
4、连续、按百分比进行压力调整回路
采用先导式百分比电磁溢流阀，调整进入阀旳输 入电流（或电压）旳大小，即可实现系统压力旳无 级调整。
优点：简朴，压力切换平稳，更轻易实现远距离控制或程控。

液压基本回路

液压基本回路
返首页
在不考虑液压油的压缩性和泄漏的情况下
液压缸的运动速度 V = q / A 液压马达的转速 n = q / Vm 式中： q——输入液压执行元件的流量； A——液压缸的有效面积； Vm——液压马达的排量。
由以上两式可知，要想调速，改变进入液压 执行元件的流量或改变变量液压马达的排量 的方法来实现。为了改变进入液压执行元件 的流量，可有三种方法：
六、增压回路
1. 增压原理 2. 增压回路
二、 速度控制回路
速度控制回路:是调节和变换执行元件运 动速度的回路。 速度控制回路包括：调速回路、快速运动回 路，速度换接回路，其中调速回路是液压系 统用来传递动力的，它在基本回路中占有重 要地位。
（一）调速回路
调速回路：用于调节液压执行元件速度的回 路。
（2）特点 ①速度负载特性曲线在横坐标上并不汇交， 其最大承载能力随 AT 的增大而减小，即旁路 节流调速回路的低速承载能力很差，调速范围 也小。 ②旁路节流调速只有节流损失，无溢流损失， 发热少，效率高些。 ③由于旁路节流调速回路负载特性很软，低 速承载能力又差，故其应用比前两种回路少， 只用于高速、负载变化较小、对速度平稳性要 求不高而要求功率损失较小的系统中。
1 2 1 2 1 2
i
if p
p
A 2 A , then
1 2
F p 2p p A
0 c 2
i
p ：液压泵出口至差动后合成管路前的压力损失；
i
p ：液压缸出口至合成管路前的压力损失；
0
p ：合成管路的压力损失；
c
3. 采用蓄能器的快速运动回路
（1）回路组成 （2）回路原理 （3）特点 ①可用小流量泵获快 速运动 ②只适用于短期需要 大流量的场合。

气动控制基本回路

气动控制基本回路
方向控制阀与方向控制回路
方向控制阀
单向型控制阀 换向型控制阀：通过改变气体通路使气流方向发生改
变 换向型控制阀按驱动方式可分为气压控制阀、电磁控制 阀、机械控制阀、手动控制阀和时间控制阀
方向控制回路
单作用气缸换向回路 双作用气缸换向回路
单向型控制阀
单向阀：气流只能向一个方向流动而不能反向流动通 过的阀
AB
1
2
1
2
AB
O1 P O2 a)
O1 P O2 b)
P c)
双电磁铁直动式换向阀工作原理图 图17-10
换向型控制阀
时间控制换向阀：使气流通过气阻（如小孔、缝隙等）
节流后到气容（储气空间）中，经过一定时间气容内建立起一定 的压力后，再使阀芯动作的换向阀
K
A
a
POK
延时换向阀 图17-11 延时换向阀 图17-11
“是门”（S=A） “或门”（S=A+B ） “与门”（S=A·B） “非门”(S= Ã)元件 双稳元件
按结构形式分：
截止式 膜片式 滑阀式
或门：S=A+B
或门元件 图17-33 或门元件 图17-33
是门：S=A 与门：S=A·B
A
P(B)
图17-34是门和与门元件 是门和与门元件 图17-34
YT4543动力滑台液压系统：电磁铁动作表、基本回路、 工作原理、特点
气液速度控制回路 图17-32
气动逻辑元件（又称逻辑阀）
工作原理：
均是用压缩空气为工作介质，通过元件内部可动部 件的动作，改变气流方向，从而实现逻辑控制功能
气动逻辑元件的分类
按工作压力分：
高压元件（0.2~0.8MPa ） 低压元件（0.02~0.2MPa ） 微压元件（〈0.02MPa)

液压传动与控制之调速回路和多缸运动回路

液压传动与控制之调速回路和多缸运动回路

8.2.1 顺序动作回路
功用 使几个液压缸严格按照预定顺序动作 按控制方式不同，顺序动作回路分为行程控制、压
力控制和时间控制3种方式
行程控制： 利用执行元件运动到一定位置(或行程)时发出控 制信号，使下一执行元件开始运动
行程阀控制顺序回路
▪ 电磁阀3处于右位，缸1活塞先向右运动，当活塞杆
上挡块压下行程阀(机动换向阀)4后，缸2活塞才向右运动
串联系统中流过各执行元件的流量等于泵的流量， 可用小流量的液压泵供液，且执行元件的流量不受负 载影响，速度也较平稳，适用于速度要求稳定的设备

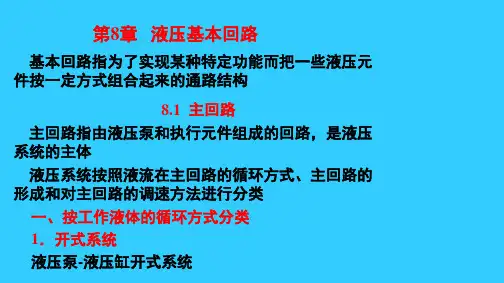

按功能对液压基本回路进行分类： 用来调节执行元件运动速度的回路——调速回路 用来控制系统或某支路压力的回路——压力控制回路 用来控制执行元件运动方向的回路——方向控制回路 用来控制多个液压缸运动的回路——多缸运动回路 ……
• 在组成元件相同条件下，进口节流调速回路在同 样的低速时节流阀不易堵塞
• 出口节流调速回路回油腔压力较高，特别是负载 接近零时，压力更高，对回油管的安全、密封及 寿命均有影响
• 为提高回路综合性能，一般采用进口节流调速回路， 并在回油路上加背压阀
8.1.3 容积调速回路
通过改变液压泵和液压马达的排量来调节执行元件 的速度
▪调整挡块可调整缸的行程，通过电控系统可改变动
作顺序
8.2.2 同步运动回路
功用 保证系统中两个或多个执行元件克服负载、 摩擦阻力、泄漏、制造质量和结构变形上的差异， 在运动中以相同的位移或相同的速度运动，前者为 位置同步，后者为速度同步
严格地做到每一瞬间速度同步，可保持位置同步。 实际上同步回路多采用速度同步
二、按系统的回路组合方式分类 1．独立式系统 液压泵仅驱动一个执行元件 2．并联系统 液压泵排出的压力油同时进入两个以上的执行元 件，回油共同流回油箱 执行元件可单独操作也可同时操作。当同时操作几 个执行元件时，各执行元件中的油液压力相等。

项目七--液压基本回路

项目七--液压基本回路
上一页 下一页 返回
课题一 压力控制回路
2.利用蓄能器的保压回路 利用蓄能器的保压回路是指借助蓄能器来保持系统压力，补偿
系统泄漏的回路。 如图7-6(a)所示为泵卸荷的保压回路，当主换向阀在左位工作时，
液压缸向右前进并压紧工件，进油路压力升高达到压力继电器的调定 值时，压力继电器发出信号使二位二通阀通电，泵即卸荷，单向阀自 动关闭，液压缸则由蓄能器保压。液压缸压力不足时，压力继电器复 位使泵重新工作。保压时间取决于蓄能器的容量，调节压力继电器的 通断调节区间即可调节液压缸压力的最大值和最小值。
上一页 下一页 返回
课题一 压力控制回路
常用的保压回路有以下几种： 1.利用液压泵的保压回路
利用液压泵的保压回路也就是在保压过程中，液压泵仍以较高的 压力(保压所需压力)工作，此时，若采用定量泵则压力油几乎全经溢 流阀流回油箱，系统功率损失大，易发热，故只在小功率的系统且保 压时间较短的场合下才使用；若采用变量泵，在保压时泵的压力较高， 但输出流量几乎等于零，因而，液压系统的功率损失小，这种保压方 法能随泄漏量的变化而自动调整输出流量，因而其效率也较高。
保压回路，其工作原理为：当1YA得电，换向阀右位接入回路，液压 缸上腔压力上升至电接触式压力表的上限值时，上触点接电，使电磁 铁1YA失电，换向阀处于中位，液压泵卸荷，液压缸由液控单向阀保 压。当液压缸上腔压力下降到预定下限值时，电接触式压力表又发出 信号，使1YA得电，液压泵再次向系统供油，使压力上升。当压力达 到上限值时，上触点又发出信号，使1YA失电。因此，这一回路能自 动地使液压缸补充压力油，使其压力能长期保持在一定范围内。
节流调速回路是采用定量泵供油，通过调节流量控制阀（节流阀 和调速阀）的通流截面积大小来改变进入或流出执行元件的流量，以 调节其运动速度的回路。根据流量控制阀在回路中的位置不同，可分 为进油路节流调速回路、回油路节流调速回路和旁油路节流调速回路。 前两种节流调速回路中的进油压力由溢流阀调定而基本不随负载变化， 又称为定压式节流调速回路；而旁油路节流调速回路中的进油压力会 随负载的变化而变化，又可称为变压式节流调速回路。

第12-速度控制回路和多缸工作控制回路

第12-速度控制回路和多缸工作控制回路
优点：没有节流损失和溢流损失，因而，油温升小，适用
于高速、大功率调速系统。 缺点：变量泵和变量马达的结构较复杂，成本较高。
三种基本组合形式： 变量泵和定量执行元件； 定量泵和变量马达；（略讲） 变量泵和变量马达。 （略讲）
14:20:41 22
根据油路的循环方式，容积调速可以联接成
开式回路
（一）节流调速回路
按流量阀在回路中的安装位置不同，节流调速回路 可分为： （１）进油路节流调速回路 （２）回油路节流调速回路 （３）旁路节流调速回路
14:20:41
5
1.
进油路节流调速回路
对于定量泵供油系统，利用节流阀，通过改变节流面积 大小，来控制进入或流出执行元件的流量，实现调节执行元 件运动速度。 工作原理： 因为：
由于装在回油路上，有背压，A节min较小时也能获得较 低的稳定速度，故调速范围稍大。
14:20:41 14
（４）其它特性 (略)
回油节流调速回路因流量阀装在回油路上，节流阀的阻尼作
用相当于在执行元件的回油路上产生背压力，所以能承受负 值负载。负值负载F=p2A2。
进油节流调速回路通过节流阀而发热的油直接进入液压缸，
或
闭式回路。其中， 开式回路，泵从油箱吸油。 闭式回路，回油管与泵的吸油腔相联。
14:20:41
23
1．变量泵和定量马达或油缸 组成的容积调速回路
原理：利用变量泵实现液压缸或液压马达的调速。 注意：有时为了防止空气渗入和出现孔穴，利用辅助泵向低 压油路补油。 工作原理动画
14:20:41 24
变量泵和油缸容积调速回路工作特性 （1）速度特性 速度特性反映的是执行元件的速度与变量泵调节参数 （排量）的关系。
(2)

第三章 基本回路

第三章 基本回路
第三章 液压基本回路
目录
1 方向控制回路
1.换向回路 2.锁紧回路 3.制动回路
2 压力控制回路
1.调压回路 2.减压回路 3.增压回路 4.卸荷回路 5.平衡回路 6.保压回路和泄压回路 7.缓冲回路
3 速度控制回路
1.调速回路 2.增速回路 3.减速回路 4.同步回路
目录
4 油源控制回路
1.开式液压系统的油源回路 2.闭式液压系统的油源回路及补油泵回路 3.压力箱油源回路
当换向阀在图示位置（中位） 时，系统处于卸荷状态；当换向阀 处于左位时，系统处于正常工作状 态；当换向阀在右位时，液压泵处 于卸荷状态，液压马达处于制动状 态。这时液压马达的出口接溢流阀， 由于回油受到溢流阀阻碍，回油压 力升高，直至打开溢流阀，液压马 达在溢流阀调定背压作用下迅速制 动。
图9 采用溢流阀制动的回路 1-液压泵；2-调速阀；3-液压马达；4-换向阀；5-
1.3 制动回路
基本的制动方法有以下几种： （1）采用换向阀制动； （2）采用溢流阀制动； （3）采用顺序阀制动； （4）其他制动方法。
换向阀制动不仅易产生冲击、振动、噪声，还在执行元件的进油腔产生真 空，出油腔产生高压，对执行元件和管路不利，因此一般不采用这种方式中 制动。
第一节 方向控制回路
(1) 溢流阀制动回路：
图16 增压基本回路
第二节 压力控制回路
1.4 卸荷回路
在不停泵的情况下，常常需要对液压系统卸荷（卸掉压力），可采 用不同液压元件达到目的。
图17 二位二通阀卸荷回路 1-液压泵；2-二位二通电磁换向阀；3-溢流阀
如图所示为二位二通阀卸荷回路。给二位二通阀通电，右位阀芯进入系 统进行溢流卸荷。不通电时，二位二通阀关闭，系统继续进行工作。

液压系统的基本回路

液压系统的基本回路

(1) 进油节流调速回路
进油节流调速回路是将节流 阀装在执行机构的进油路上， 调速原理如图6-20所示。
根据进油节流调速回路的特 点，节流阀进油节流调速回路 适用于低速、轻载、负载变化 不大和对速度稳定性要求不高 的场合。
图6-20 进油节流调速回路
(2) 回油节流调速回路
回油节流调速回路将节流阀安装
活塞的液压作用力Fa推动大 小活塞一起向右运动，液压
缸b的油液以压力pb进入工作 液压缸，推动其活塞运动。
其关系如下：
pb
pa
Aa Ab
三、增压回路
2.双作用增压回路
四、保压回路
有些机械设备在工作过程中，常常要求液压执行机构在 工作循环的某一阶段内保持一定压力，这时就需要采用保 压回路。保压回路可在执行元件停止运动或仅仅有工件变 形所产生的微小位移的情况下使系统压力基本保持不变。
一、启停回路
当执行元件需要频繁地启动或停止时，系统中经常采用 启、停回路来实现这一要求。
二、换向回路 1. 简单换向回路
简单换向回路是指在液压泵和执行元件之间加装普通换向 阀，就可实现方向控制的回路。如图6-2、6-3所示。
2.复杂换向回路
采用特殊设计的机液换向阀，以行程挡块推动机动 先导阀，由它控制一个可调式液动换向阀来实现工作 台的换向，既可避免“换向死点”，又可消除换向冲 击。这种换向回路，按换向要求不同可分为 时间控制 制动式 和 行程控制制动式 两种。
图6-19 采用顺序阀的平衡回路
第三节 速度控制回路
速度控制回路是调节和变换执行元件运动速度的回路，它包 括调速回路、快速回路和速度换接回路。
一、调速回路
调速回路主要有以下三种方式： （1）节流调速回路 （2）容积调速回路 （3）容积节流调速回路

液压与气动-《 PV800切片机气液压回路分析及常见故障的判断和检修》

液压与气动-《 PV800切片机气液压回路分析及常见故障的判断和检修》

液压与气动《PV800切片机气/液压回路分析及常见故障的判断和检修》主讲：杨恩波《PV800切片机气/液压回路分析及常见故障的判断和检修》目录：第一节液压基本回路介绍第二节PV800液压回路的分析及常见故障的判断和检修第三节PV800气动回路的分析及常见故障的判断和检修第一节液压基本回路介绍一。

速度控制回路二。

压力控制回路三。

方向控制回路四。

多缸动作控制回路一、速度控制回路调速回路调速回路的基本原理从液压马达的工作原理可知从液压马达的工作原理可知，，液压马达的转速n 由输出流量和液压马达的排量L 决定决定，，即n=q/L ，液压缸的运动速度v 由输入流量和液压缸的有效作用面积A 决定决定，，即v=q/A 。

通过上面的关系可以知道通过上面的关系可以知道，，要想调节液压缸的运动速度v ，可通过改变输入流量q 、改变液压马达的排量L 和改变缸的有效作用面积A 等方法来实现法来实现。

由于液压缸的有效面积A 是定值是定值，，只有改变流量q 的大小来调速调速，，而改变输入流量q ，可以通过采用流量阀或变量泵来实现可以通过采用流量阀或变量泵来实现，，改变液压马达的排量L ，可通过采用变量液压马达来实现可通过采用变量液压马达来实现，，因此因此，，调速回路主要有以下三种方式主要有以下三种方式：：1）节流调速回路节流调速回路：：由定量泵供油由定量泵供油，，用流量阀调节进入或流出执行机构的流量来实现调速构的流量来实现调速；；2）容积调速回路容积调速回路：：用调节变量泵或变量马达的排量来调速用调节变量泵或变量马达的排量来调速；； 3）容积节流调速回路容积节流调速回路：：用限压变量泵供油用限压变量泵供油，，由流量阀调节进入执行机构的流量机构的流量，，并使变量泵的流量与调节阀的调节流量相适应来实现调速。

进油节流调速回路回油节流调速回路1.节流调速回路； 旁路节流调速回路2.容积调速回路容积调速回路是通过改变回路中液压泵或液压马达的排量来实现调速的。

液压与液力传动课件：速度控制回路和多缸工作控制回路-

液压与液力传动课件：速度控制回路和多缸工作控制回路-
活塞運動時，當負載突然變小時，活塞將產生突然前沖現象。
可知： （１）進油節流調速回路的速度穩定性差。 （２）節流調速會發熱，壓力越大，發熱越嚴重。這將對液
壓缸洩漏和速度穩定性產生影響。
14:20:41
12
2. 回油路節流調速回路 －－ (略講) (1)基本方程
14:20:41
Q1 Q泵 Q
p2
14:20:41
7
e、活塞運動速度
v
Q1 A1
cd
AA节1（p泵－
F A1
）
(5)
速度是載荷的函數，稱為速度—負載特性，反映了速度隨外 載變化的特性，可用速度剛度表示
f、速度剛度
速度剛度－“速度－負載”特性曲線上某一點切線斜率的
負倒數，即某點法線的斜率，為速度剛度。利用式（５），對 速度求導可得。
（１）調速閥回路的輸入功率Pp和 溢流閥損失功率ΔP1不隨負載而變 化。 （2）調速閥回路輸出功率P，隨負 載增加而線性上升。
P
（3）節流損失功率Δ P2，隨負載增 加而線性下降。
Fmax
F
14:20:41
21
（二）容積調速回路
根據上面的分析可知：節流調速的一個很嚴重的缺陷就是 多餘流量經溢流閥回油箱，造成能量損失和油溫升高。特別 在執行元件低速運行更為嚴重。
14:20:41
26
(３) 負載特性
執行元件輸出轉矩（力）和輸出功率與變數泵調節參數 （排量）之間的關係。
當不考慮回路的損失時，液壓馬達的輸出轉矩（或缸的輸出 推力）為
F A( p p0 )
M
M ( p p0 )q2
P
M
2
n
當考慮機械效率時，輸出轉矩
v

06多缸动作回路 快动和速度换接回路 压力控制回路 液压基本回路 速度控制回路word精品文档10页

06多缸动作回路 快动和速度换接回路 压力控制回路 液压基本回路 速度控制回路word精品文档10页

同步回路∵6.5.2.2流量控制阀的同步回路串联液压缸的同步回路带补偿装置的串联液压缸活塞先到左位接入系统，压力油控下腔与油箱接通点图示为通过双泵供油实现多缸快慢速互不干扰的回路。

大泵供油小泵供油大泵供油大泵供油小泵供油大泵供油快速回路6.2.1.2双泵供油快速回路增速缸快速回路处于左位，压力油经柱塞孔进，推动活塞快速向右移从油箱吸取，活塞缸右腔油液经换向阀回油当执行元件接触工件，工作压力升开启，高压油关闭充液阀、，活塞转换成慢速运动，且推力增换向阀处于右位，压力油进入活塞缸，大腔回油排动画演示速度换接回路功用两个调速阀串联)的流量调定值必须两种工作速度的切换回路两个调速阀并联)用行程阀或行程开关的速度切换回路通过改变挡块的斜度来调整切换过程的速度以达到要求的速度换接平稳性；切换位置比较精确行程阀的安装位置不能任意布置，管路连接比较复杂。

容易造成泄漏阀，通过挡块压下电来操作，接。

虽然阀的安装灵活，但速度换接的平稳性、可靠性和换接单级调压回路双向调压回路图示，由溢流阀2调压，压力较低左位，由溢流阀1调压，压力较6.4.2 卸荷回路⏹卸荷：泵在很小功率下运转的情况图示，增压器输右位，增压器左行为下次增压准只能断续增压。

双作用增压器的增压回动画演示回路对保压稳定性要求不高液压泵自动补油的6.4.6 平衡回路回路动画演示采用液控单向阀的平液控单向阀是锥面密封，故闭锁性能好。

回路油路上串联单向节流阀用于保证活塞下行的液控单向阀平衡回路特点液控单向阀锥面密封可用于停留时间长或要求停止位置准顺序阀控制的泄压回路A1A2速度负载特性液压缸稳定工作时的受力平衡方程AA1A2与进口节流调速回路比较将节流阀装在与执行元件并联的支路上，即与缸并联，溢流阀做安全阀，p P取决于负载，p P= p1=△p = F/A动画演示节流阀旁路节流调速回路速度负载特性= q P-⊿q= q p-K L A T(p1-p2)m= q p-K L A T(F/A)m液压缸的工作速度为：v = q1/A =[q p-K L A T(F/A)m]/A=C，F↑，v↓,F↓，v↑，即v—F特性更软F=C,↑A T，v↓; ↓A T↑v，即速度随A T而变化结论速度受负载变化的影响大，在小负载或低速时，曲线陡，回路的速度刚性差。

速度控制回路和多缸控制回路1

速度控制回路和多缸控制回路1
速度控制回路
快速运动回路
• 功用 使执行元件获得尽可能大的工作速度，以
提高生产率或充分利用功率。
液压缸差动连接快速运动回路
将液压缸有杆腔回油和液压泵
供油合在一起进入液压缸无杆腔， 活塞将快速向右运动， 差动连 接与非差动连接的速度之比为 v ’1/v1＝A1/(A1-A2) 在差动回路中，泵的流量和缸 的有杆腔排出的流量合在一起流 过的阀和管道应按合成流量来选 择规格，否则会导致压力损失过 大，泵空载时供油压力过高。
• 功用 使系统中几个执
行元件在完成各自工作 循环时彼此互不影响。
互不干扰回路
• 图示为通过双泵供油实现多缸快
慢速互不干扰的回路。 缸1 快进 1Y+ 3Y- 大泵供油 工进 1Y- 3Y+ 小泵供油 快退 1Y+ 3Y+ 大泵供油 缸2 快进 2Y+ 4Y- 大泵供油 工进 2Y- 4Y+ 小泵供油 快退 2Y+ 4Y+ 大泵供油
方式不同，顺序动作回路分为压力控制和行程控制两种 方式。

压力控制顺序动作回路 利用液压系统工作过程中的压力 变化来使执行元件按顺序先后动作。
用顺序阀控制的顺序动作回路
图示液压系统的动作顺序为： 缸1 右进－缸2 右进－缸2 退回－缸1 退回。 当换向阀5 处于左位，缸1 向右运动， 活塞碰到死挡铁后回路压力升高到顺序 阀3 的调定压力，顺序阀3 开启，缸2 活塞才向右运动。 当换向阀5 处于右位，缸2 活塞先退 到左端点，回路压力升高，打开顺序阀 4 ，再使缸1 活塞退回原位。
• 功用 能保证系统中两个或多个执行元件
克服负载、摩擦阻力、泄漏、制造质量和 结构变形上的差异，在运动中以相同的位 移或相同的速度运动，前者为位置同步， 后者为速度同步。严格地做到每一瞬间速 度同步，则可保持位置同步。实际上同步 回路多采用速度同步。 按控制方式分
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 根据换向过程的制动原理又可分为： —时间控制换向回路 —行程控制换向回路
2020年10月19日12时26
时间控制换向回路
➢ 换向过程
—减速阶段
—制动阶段
—反向启动阶段
调整，互不影响。但在 速度换接瞬间，会造成 进给部件突然前冲。 动画
2020年10月19日12时26
方向控制回路
➢ 通过控制进入执行元件液流的通、断或变换方向来 实现执行元件的启动、停止或改变运动方向的回路。
➢ 常用的有 —换向回路 —锁紧回路
2020年10月19日12时26
一、换向回路
1、采用换向阀换向回路
—充好后,阀2打开,泵卸荷
—阀4左位或右位，缸快速运动， 泵和蓄能器同时供油
➢ 特点
—小流量泵，短时供大流量
—要有足够时间充液
动画
2020年10月19日12时26
3、单杆缸差动连接增速回路
➢ 工作原理 —阀3左位,差动连接 —阀3右位，非差动连接 —快进，阀1和阀3左位 —工进，阀1左位和阀3右位 —快退，阀1右位和阀3右位 ➢ 特点 — 结构简单，不增加泵流量 动画
2020年10月19日12时26
1、双泵供油增速回路
➢ 回路构成
—泵1低压大流量泵，泵2高压小流量泵
—快进
• p低→阀3关闭
• 双泵同时供油
—工进
• p↑→阀3打开→泵1卸荷，
• 泵2供油
➢ 特点
—ŋ 高，系统复杂 动画
2020年10月19日12时26
2、蓄能器供油增速回路
➢ 工作原理
—阀4中位,缸停止,蓄能器1充液 储能,
液压传动系统
主讲人：张玮
电液换向阀
2020年10月19日12时26
电液换向阀工作原理
✓ 两电磁铁断电 ✓ 先导阀处于中
位 ✓ 主阀两端通T
口 ✓ 在对中弹簧作
用下，主阀处 于中位上左电 磁铁通电
✓ 先导阀换位
✓ 主阀右端通 P 口，左端通T 口
2020年10月19日12时26
减压阀
➢ 功用 —用于降低系统某一支路油液压力; —液流流过减压阀中缝隙产生压力损失，使其出口压
力低于进口压力。 ➢ 按调节要求不同有定值减压阀、定差减压阀和定比
减压阀，其中定值减压阀应用最广，又简称减压阀。
2020年10月19日12时26
定值减压阀的工作原理
➢ 阀口常开 ➢ 控制油引自阀出口 ➢ 油液 —A口进 减压口f B口出 ➢ 控制油 —B口 径向孔 轴向孔 —主阀芯左端 —阻尼孔e 主阀芯右端 先导
— 不增加泵qv，能得到很大v，缸结构
复杂。
动画
2020年10月19日12时26
二、速度换接回路
➢ 功用
—用于切换执行元件的速度。换接过程要求平稳， 换接精度要求高。
➢ 应用举例
快进——工进——快退
快进——第一次工进——第二次工进——快退
➢ 类型
—快速与慢速的换接回路
—两种慢速的换接回路
2020年10月19日12时26
2020年10月19日12时26
差动连接，单活塞杆缸两腔同时通压力油
4、用增速缸增速回路
➢ 工作原理
—换向阀处于左位，压力油经柱塞孔 进入增速缸小腔，推动活塞快速向 右移动，大腔所需油液由充液阀从 油箱吸取，活塞缸右腔油液经换向 阀回油箱。
—当执行元件接触工件，工作压力升 高，顺序阀开启，高压油关闭充液 阀，并同时进入增速缸的大小腔， 活塞转换成慢速运动，且推力增大。
2020年10月19日12时26
➢ PA变化时阀的自动调整
2020年10月19日12时26
2020年10月19日12时26
第三讲
➢ 速度控制回路 ➢ 方向控制回路 ➢ 多缸工作控制回路
2020年10月19日12时26
速度控制回路
速度控制回路包括调节执行元件速度的调速回路，使执 行元件获得快速运动的快速回路以及不同工作速度之间切 换的速度换接回路。 ➢ 调速回路 ➢ 快速回路 ➢ 速度换接回路 —快速慢速换接回路 —两种慢速换接回路
阀芯
2020年10月19日12时26
➢ 当PB<P调定， PA≈PB —先导阀关闭，控制油无流动 —主阀心两端压差∆P=0 —主阀心处于最左端 —f口开度x最大，不减压 —阀处于非工作状态 ➢ 当PB=P调定， PA> P调定 —先导阀开启，控制油流动 —主阀心两端压差∆P>0 —f口开度x↓，减压 —阀处于工作状态
1、快速与慢速的换接回路
➢ 核心元件 —行程阀4，挡块 ➢ 工作原理 —挡块未压下阀4，缸快进 —挡块压下阀4，缸工进 ➢ 特点 —换接平稳，精度高 —行程阀安装位置不能任意布置，
管路连接较为复杂 动画
2020年10月19日12时26
2、快速与慢速的换接回路
➢ 核心元件 —电磁阀 ➢ 工作原理 —档块压下行程开关，电磁
2020年10月19日12时26
一、快速回路
➢ 功用 —使液压执行元件获得所需的高速，缩短机械空程运动时间， 以提高系统的工作效率。 ➢ 增速方法：根据v=qv/A, —qv↑→v↑,增加进油流量， —A↓→v↑，减小执行元件的工作容积。 ➢ 常见增速回路 —双泵供油增速回路 —蓄能器供油增速回路 —单杆差动连接增速回路 —用增速缸增速回路
铁通电换位，速度换接 ➢ 特点 —换接平稳性、精度较差 —安装不受限制
2020年10月19日12时26
3、两种慢速的换接回路
1）二调速阀串联 ➢ 只能用于第二进给速度小
于第一进给速度的场合， 故调速阀B 的开口小于调 速阀A。 ➢ 回路速度换接平稳性好。 动画
2020年10月19日12时26
2）二调速阀并联 ➢ 两个进给速度可以分别
➢ 功用 —用于执行元件的换向 ➢ 核心元件及连接 —换向阀 ➢ 特点 —由换向阀阀控制方向决定
2020年10月19日12时26
2、采用机液换向阀换向回路
对于频繁的连续的往复运动，且换向过程要求平稳，换 向精度高，换向端点能停留的磨床工作台，常采用机 动换向阀作先导阀，液动换向阀作主阀的换向回路。
✓ 主阀换位 ✓ P口通A口 ✓ B口通T口
2020年10月19日12时26
✓ 为保证液动阀回复中位，电磁阀的中位必须是A、B、 T油口互通。
✓ 控制油可以取自主油路的p口（内控），也可以另设 独立油源（外控）。
✓ 采用内控时，主油路必须保证最低控制压力（0.3～ 0.5MPa)；
2020年10月19日12时26
