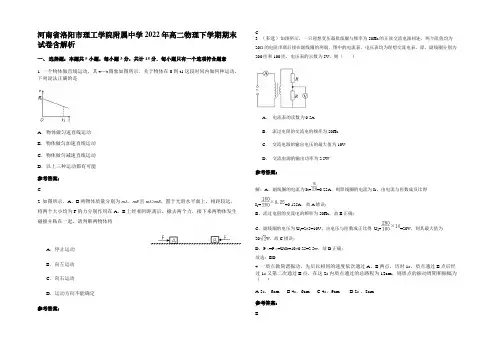

河南省洛阳市理工学院附属中学2022年高二物理下学期期末试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 一个物体做直线运动，其v－t图象如图所示．关于物体在0到t1这段时间内做何种运动，下列说法正确的是A．物体做匀速直线运动B．物体做匀加速直线运动C．物体做匀减速直线运动D．以上三种运动都有可能参考答案：C2. 如图所示，A、B两物体质量分别为m A、m B且m A>m B，置于光滑水平面上，相距较远。

将两个大小均为F的力分别作用在A、B上经相同距离后，撤去两个力，接下来两物体发生碰撞并粘在一起，请判断两物体将A．停止运动B．向左运动C．向右运动D．运动方向不能确定参考答案：C3. （多选）如图所示，一只理想变压器原线圈与频率为50Hz的正弦交流电源相连，两个阻值均为20Ω的电阻串联后接在副线圈的两端．图中的电流表、电压表均为理想交流电表，原、副线圈分别为200匝和100匝，电压表的示数为5V，则（）A．电流表的读数为0.5AB．流过电阻的交流电的频率为50HzC．交流电源的输出电压的最大值为10VD．交流电源的输出功率为2.5W参考答案：解：A、副线圈的电流为I2==0.25A，则原线圈的电流为I1，由电流与匝数成反比得I1==0.125A．故A错误；B、流过电阻的交流电的频率为50Hz．故B正确；C、副线圈的电压为U2=2×5=10V，由电压与匝数成正比得U1==20V，则其最大值为20V．故C错误；D、P入=P出=U2I2=10×0.25=2.5w．故D正确；故选：BD4. 一质点做简谐振动，先后以相同的速度依次通过A、B两点，历时1s，质点通过B点后经过1s又第二次通过B点，在这2s内质点通过的总路程为12cm，则质点的振动周期和振幅为（）A.3s， 6cmB.4s，6cmC.4s，9cmD.2s ，8cm.参考答案：B5. （多选）如图所示，在x轴上关于O点对称的A、B两点有等量同种点电荷+Q，在y轴上有C、D 两点，且CO=OD，∠ADO=60°。

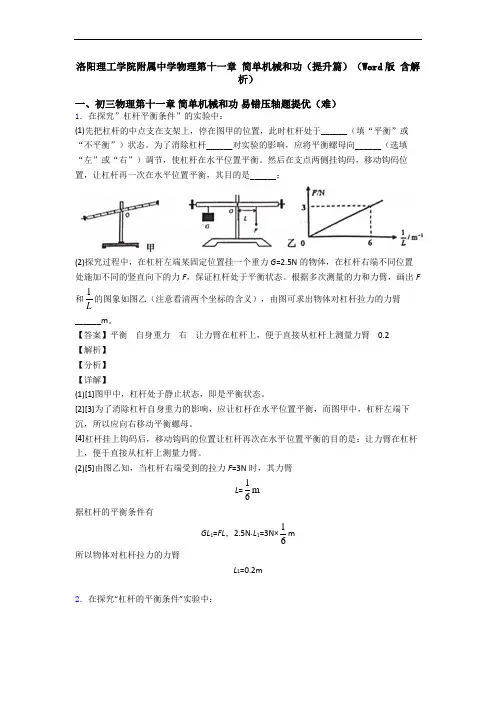

洛阳理工学院附属中学物理第十一章简单机械和功（提升篇）（Word版含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。

为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。

然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。

根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。

【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。

[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。

[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。

(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m 2．在探究“杠杆的平衡条件”实验中：(1)将杠杆装在支架上，发现杠杆左端下沉，此时应将杠杆两侧的螺母同时向_____(2)如图甲所示，杠杆在水平位置平衡。

如果在杠杆两侧各去掉一个相同的钩码，则杠杆将______(3)如图乙所示，用弹簧测力计在C处竖直向上拉。

当弹簧测力计逐渐向右倾斜如图丙，杠杆仍然在水平位置平衡，则弹簧测力计的示数将______(4)请在图丙中画出拉力F′的力臂l。

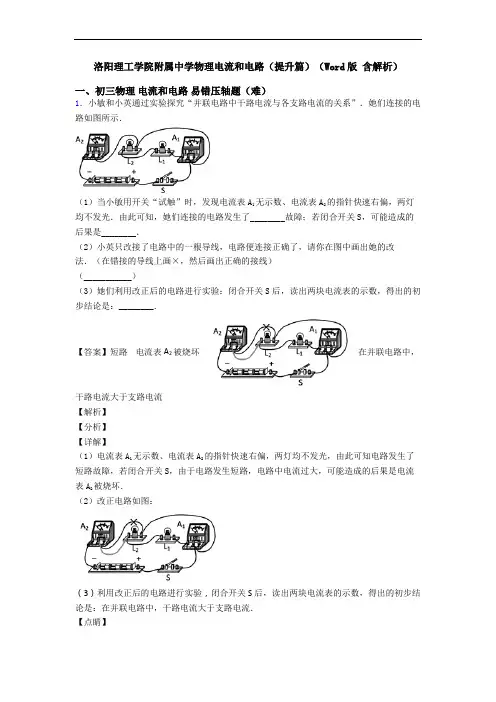

洛阳理工学院附属中学物理电流和电路（提升篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。

___（2）电路改正后，小张闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍然不变，出现故障的原因可能是____________________。

（3）故障排除后，开始进行实验，小王根据测出的数据，在图乙中画出了小灯泡的电流、电压变化的关系图像，由此可以判断，小灯泡的额定功率为______W。

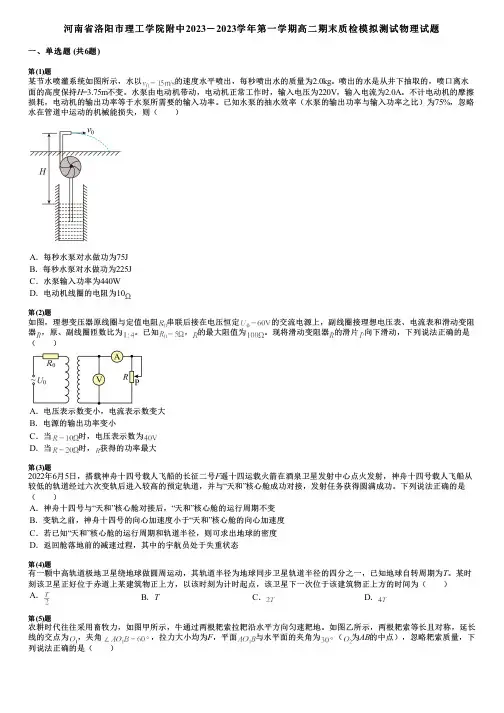

河南省洛阳市理工学院附中2023－2023学年第一学期高二期末质检模拟测试物理试题一、单选题 (共6题)第(1)题某节水喷灌系统如图所示，水以的速度水平喷出，每秒喷出水的质量为2.0kg。

喷出的水是从井下抽取的，喷口离水面的高度保持H=3.75m不变。

水泵由电动机带动，电动机正常工作时，输入电压为220V，输入电流为2.0A。

不计电动机的摩擦损耗，电动机的输出功率等于水泵所需要的输入功率。

已知水泵的抽水效率（水泵的输出功率与输入功率之比）为75%，忽略水在管道中运动的机械能损失，则（ ）A．每秒水泵对水做功为75JB．每秒水泵对水做功为225JC．水泵输入功率为440WD．电动机线圈的电阻为10第(2)题如图，理想变压器原线圈与定值电阻串联后接在电压恒定的交流电源上，副线圈接理想电压表、电流表和滑动变阻器，原、副线圈匝数比为。

已知，的最大阻值为。

现将滑动变阻器的滑片向下滑动，下列说法正确的是（ ）A．电压表示数变小，电流表示数变大B．电源的输出功率变小C．当时，电压表示数为D．当时，获得的功率最大第(3)题2022年6月5日，搭载神舟十四号载人飞船的长征二号F遥十四运载火箭在酒泉卫星发射中心点火发射，神舟十四号载人飞船从较低的轨道经过六次变轨后进入较高的预定轨道，并与“天和”核心舱成功对接，发射任务获得圆满成功。

下列说法正确的是（ ）A．神舟十四号与“天和”核心舱对接后，“天和”核心舱的运行周期不变B．变轨之前，神舟十四号的向心加速度小于“天和”核心舱的向心加速度C．若已知“天和”核心舱的运行周期和轨道半径，则可求出地球的密度D．返回舱落地前的减速过程，其中的宇航员处于失重状态第(4)题有一颗中高轨道极地卫星绕地球做圆周运动，其轨道半径为地球同步卫星轨道半径的四分之一，已知地球自转周期为T。

某时刻该卫星正好位于赤道上某建筑物正上方，以该时刻为计时起点，该卫星下一次位于该建筑物正上方的时间为（ ）A．B．T C．D．第(5)题农耕时代往往采用畜牧力，如图甲所示，牛通过两根耙索拉耙沿水平方向匀速耙地。

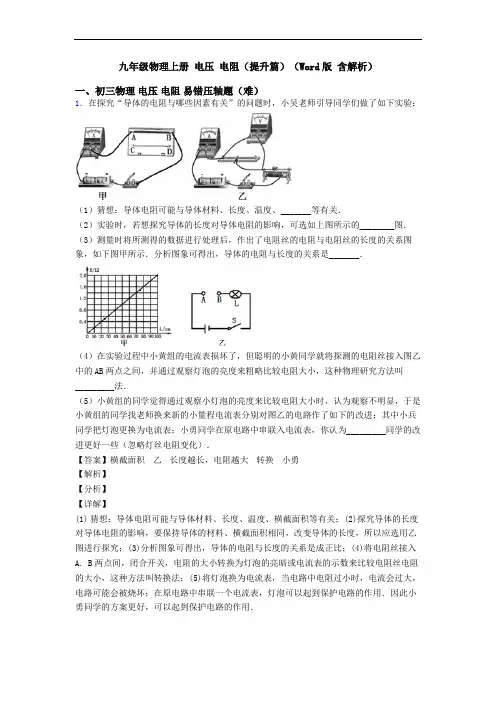

九年级物理上册电压电阻（提升篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．在探究“导体的电阻与哪些因素有关”的问题时，小吴老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、长度、温度、_______等有关．（2）实验时，若想探究导体的长度对导体电阻的影响，可选如上图所示的________图．（3）测量时将所测得的数据进行处理后，作出了电阻丝的电阻与电阻丝的长度的关系图象，如下图甲所示．分析图象可得出，导体的电阻与长度的关系是_______．（4）在实验过程中小黄组的电流表损坏了，但聪明的小黄同学就将探测的电阻丝接入图乙中的AB两点之间，并通过观察灯泡的亮度来粗略比较电阻大小，这种物理研究方法叫_________法．（5）小黄组的同学觉得通过观察小灯泡的亮度来比较电阻大小时，认为观察不明显，于是小黄组的同学找老师换来新的小量程电流表分别对图乙的电路作了如下的改进：其中小兵同学把灯泡更换为电流表；小勇同学在原电路中串联入电流表，你认为_________同学的改进更好一些（忽略灯丝电阻变化）．【答案】横截面积乙长度越长，电阻越大转换小勇【解析】【分析】【详解】(1)猜想：导体电阻可能与导体材料、长度、温度、横截面积等有关；(2)探究导体的长度对导体电阻的影响，要保持导体的材料、横截面积相同，改变导体的长度，所以应选用乙图进行探究；(3)分析图象可得出，导体的电阻与长度的关系是成正比；(4)将电阻丝接入A. B两点间，闭合开关，电阻的大小转换为灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小，这种方法叫转换法；(5)将灯泡换为电流表，当电路中电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，灯泡可以起到保护电路的作用．因此小勇同学的方案更好，可以起到保护电路的作用．2．某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻R x的阻值，电源电压U0约为2V～3V，R x的阻值约为6Ω～7Ω．实验室提供如下器材：导线若干、开关、电流表（量程0～0.6A，0～3A）、电压表（量程0～3V，0～15V）、滑动变阻器R （最大阻值为30Ω）．请你思考完成下列问题：（1）按照图甲用笔画线代替导线，连接好图乙中的实物图_________．（2）用物理量U0、R x、电流表的示数I写出表示电压表示数U大小的关系式：U=_____．（3）①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为_____（选填“最大”或“零”）；②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线（并虚线延长到纵轴），如图丙所示．从图丙中信息可求得：电源电压U0=_____V，电阻R x=_____Ω．【答案】 U0﹣IR x最大 3 6【解析】（1）根据题中条件知，电压表和电流表都使用小量程，如电路图所示，除了电压表，其余元件全部串联起来，最后将电压表并联在滑动变阻器与电流表两端，两表连接时注意电流方向，如图：（2）用物理量U0、R x、电流表的示数I写出表示电压表示数U大小的关系式：根据U IR =得，R x 两端的电压为：X X U IR =，根据串联电路总电压等于各部分电压之和得电压表的示数为：00X X U U U U IR =-=-；（3）①正确连接电路后，根据保护电路的原则，闭合开关前应使滑动变阻器连入电路的阻值为最大，则闭合开关后，电流最小，对电路起到保护作用．②根据0X U U IR =-，将坐标中任意两组数据代入式子可得：0 2.4V 0.1A x U R =+⨯；0 1.8V 0.2A x U R =+⨯；联合两式解得：6Ωx R =，03V U =．点睛：关键是欧姆定律的应用，有一定难度，最后一问根据坐标图任意找出两个标点的数据，列出电源电压的关系式，即可解出答案．3．如图-甲是琪皓和孟伦同学探究并联电路的电流规律的电路图（1）实验中，他们应该选择规格____________的两个小灯泡来进行实验(填“相同”或“不相同”)。

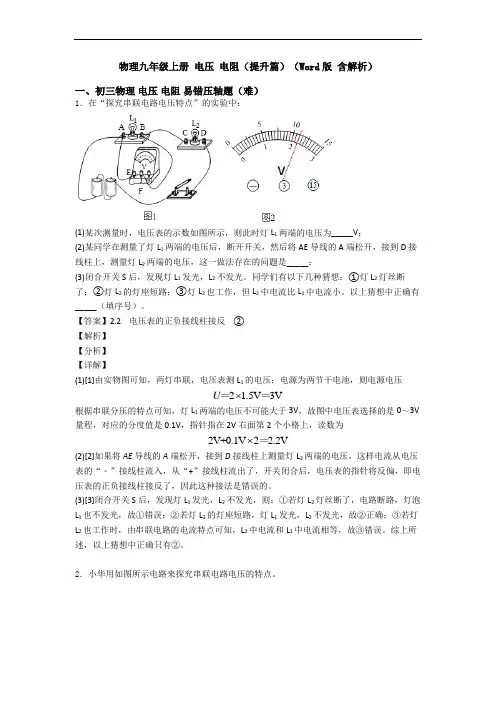

物理九年级上册电压电阻（提升篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．小华用如图所示电路来探究串联电路电压的特点。

（1）在拆接电路时，开关应处在___________状态（选填“断开”或“闭合”）； （2）实验中应选择规格__________（填“相同”或“不同”）的小灯泡；（3）用电压表分别测出A 与B 、B 与C 、A 与C 两点间的电压为U AB 、U BC 、U AC 。

洛阳理工学院附属中学物理电流和电路（提升篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

洛阳理工学院附属中学物理欧姆定律（提升篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

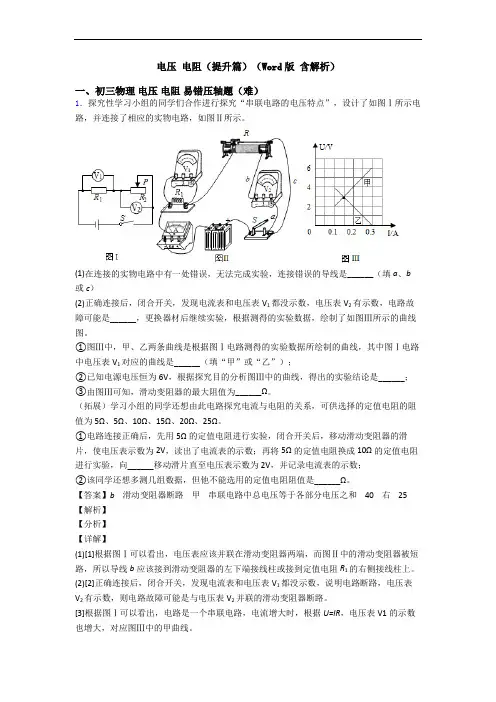

电压电阻（提升篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．探究性学习小组的同学们合作进行探究“串联电路的电压特点”，设计了如图Ⅰ所示电路，并连接了相应的实物电路，如图Ⅱ所示。

(1)在连接的实物电路中有一处错误，无法完成实验，连接错误的导线是______（填a、b 或c）(2)正确连接后，闭合开关，发现电流表和电压表V1都没示数，电压表V2有示数，电路故障可能是______，更换器材后继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。

①图Ⅲ中，甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中图Ⅰ电路中电压表V1对应的曲线是______（填“甲”或“乙”）；②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是______；③由图Ⅲ可知，滑动变阻器的最大阻值为______Ω。

（拓展）学习小组的同学还想由此电路探究电流与电阻的关系，可供选择的定值电阻的阻值为5Ω、5Ω、10Ω、15Ω、20Ω、25Ω。

①电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，使电压表示数为2V，读出了电流表的示数；再将5Ω的定值电阻换成10Ω的定值电阻进行实验，向______移动滑片直至电压表示数为2V，并记录电流表的示数；②该同学还想多测几组数据，但他不能选用的定值电阻阻值是______Ω。

【答案】b滑动变阻器断路甲串联电路中总电压等于各部分电压之和 40 右 25 【解析】【分析】【详解】(1)[1]根据图Ⅰ可以看出，电压表应该并联在滑动变阻器两端，而图Ⅱ中的滑动变阻器被短路，所以导线b应该接到滑动变阻器的左下端接线柱或接到定值电阻R1的右侧接线柱上。

(2)[2]正确连接后，闭合开关，发现电流表和电压表V1都没示数，说明电路断路，电压表V2有示数，则电路故障可能是与电压表V2并联的滑动变阻器断路。

[3]根据图Ⅰ可以看出，电路是一个串联电路，电流增大时，根据U=IR，电压表V1的示数也增大，对应图Ⅲ中的甲曲线。

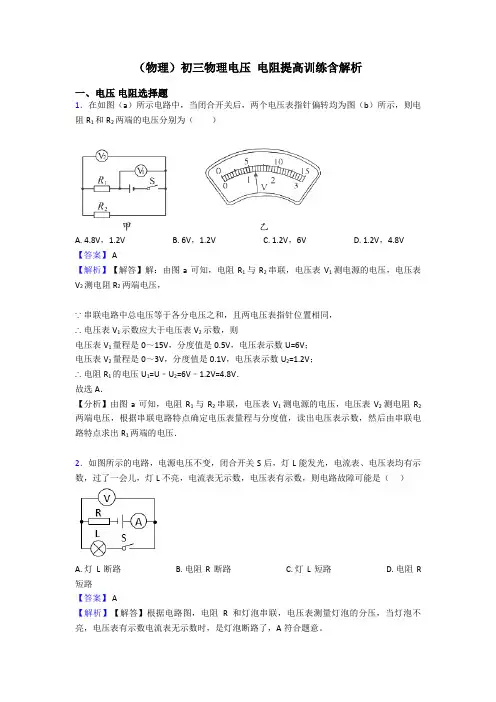

（物理）初三物理电压电阻提高训练含解析一、电压电阻选择题1．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A. 4.8V，1.2VB. 6V，1.2VC. 1.2V，6VD. 1.2V，4.8V 【答案】 A【解析】【解答】解：由图a可知，电阻R1与R2串联，电压表V1测电源的电压，电压表V2测电阻R2两端电压，∵串联电路中总电压等于各分电压之和，且两电压表指针位置相同，∴电压表V1示数应大于电压表V2示数，则电压表V1量程是0～15V，分度值是0.5V，电压表示数U=6V；电压表V2量程是0～3V，分度值是0.1V，电压表示数U2=1.2V；∴电阻R1的电压U1=U﹣U2=6V﹣1.2V=4.8V．故选A．【分析】由图a可知，电阻R1与R2串联，电压表V1测电源的电压，电压表V2测电阻R2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出R1两端的电压．2．如图所示的电路，电源电压不变，闭合开关S后，灯L能发光，电流表、电压表均有示数，过了一会儿，灯L不亮，电流表无示数，电压表有示数，则电路故障可能是（）A. 灯L断路B. 电阻R断路C. 灯L短路D. 电阻R 短路【答案】 A【解析】【解答】根据电路图，电阻R和灯泡串联，电压表测量灯泡的分压，当灯泡不亮，电压表有示数电流表无示数时，是灯泡断路了，A符合题意。

故答案为：A.【分析】当电压表有示数，电流表无示数时，是电压表测量的位置断路了。

3．如图所示，闭合开关S，电路正常工作。

过了一段时间，灯泡L 熄灭，若两只电表的示数都变大，则下列判断正确的是（）A. 电阻 R 断路B. 电阻 R 短路C. 灯泡 L 短路D. 灯泡 L 断路【答案】 C【解析】【解答】解：A、若电阻R断路，则电路中的电流为零，电压表的正负接线柱与电源正负极相连，电压表测量电源电压，此时电压表示数等于电源电压，故其示数增大，A不符合题意；B、若电阻R短路，电压表也被短路，则电压表示数为零；电路为灯泡的简单电路，电流表示数变大，B不符合题意；C、若灯泡L短路，会造成电路中电流变大，即电流表示数变大；此时电路为电阻的简单电路，电压表测电源电压，因此电压表示数也变大，C符合题意；D、若灯泡L断路，则电路中的电流为零，没有电流流过电压表，因此两个电表的示数均为零，D不符合题意。

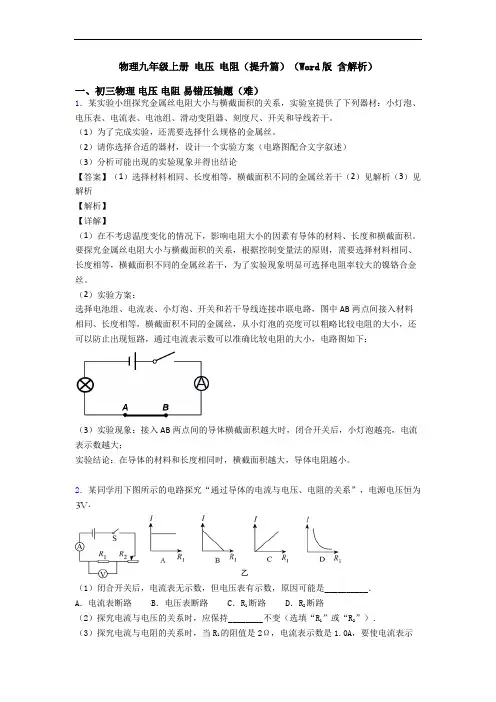

物理九年级上册电压电阻（提升篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。

（1）为了完成实验，还需要选择什么规格的金属丝。

（2）请你选择合适的器材，设计一个实验方案（电路图配合文字叙述）（3）分析可能出现的实验现象并得出结论【答案】（1）选择材料相同、长度相等，横截面积不同的金属丝若干（2）见解析（3）见解析【解析】【详解】（1）在不考虑温度变化的情况下，影响电阻大小的因素有导体的材料、长度和横截面积。

要探究金属丝电阻大小与横截面积的关系，根据控制变量法的原则，需要选择材料相同、长度相等，横截面积不同的金属丝若干，为了实验现象明显可选择电阻率较大的镍铬合金丝。

（2）实验方案：选择电池组、电流表、小灯泡、开关和若干导线连接串联电路，图中AB两点间接入材料相同、长度相等，横截面积不同的金属丝，从小灯泡的亮度可以粗略比较电阻的大小，还可以防止出现短路，通过电流表示数可以准确比较电阻的大小，电路图如下：（3）实验现象：接入AB两点间的导体横截面积越大时，闭合开关后，小灯泡越亮，电流表示数越大；实验结论：在导体的材料和长度相同时，横截面积越大，导体电阻越小。

2．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．【答案】CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。

电压电阻（提升篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

九年级物理电压电阻提高训练含解析一、电压电阻选择题1．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】C【解析】【解答】解：∵电压表测电源的电压且电源的电压不变，∴电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，∵I= ，R1两端的电压不变；∴R2支路的电流变小，R1支路的电流不变，∵并联电路中干路电流等于各支路电流之和可知，∴干路电流变小，即电流表的示数变小．故选C．【分析】由电路图可知，R1和R2并联，电压表测量电源电压，电流表测干路电流；当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过R1的电流不变，但通过R2的电流变小，根据并联电路的电流特点可知电流表示数的变化．2．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。

（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。

3．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A. 长度较长的导体，其横截面积一定小B. 长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）4．关于电流、电压和电阻，下列说法正确的是（）A. 金属导体中的电流方向与自由电子的定向移动方向相同B. 导体中通过的电流越大，它的电阻越小C. 两灯泡比较，亮度大的灯泡通过的电流大D. 导体两端电压越大，通过该导体的电流就越大【答案】 D【解析】【分析】A、正电荷的定向移动方向是电流的方向，电子带负电，电流方向与电子的定向移动方向相反；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关；C、灯泡的亮度由灯泡的实际功率决定，亮度大的灯泡流过的电流不一定大；D、根据公式I=分析答题．【解答】A、电流的方向与正电荷的定向移动方向相同，电子带负电，金属导体中的电流方向与自由电子的定向移动方向相反，故A错误；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关，故B错误；C、两灯比较，实际功率大的灯泡亮度大，由P=UI知，功率大，可能是电流较大，也可能是电压较大，故C错误；D、导体电阻由导体材料、长度、横截面积决定，当导体电阻一定时，由I=知，导体两端的电压越大，通过该导体的电流越大，故D正确；故选D．【点评】本题考查了电流的方向、影响导体电阻大小的因素、影响灯泡亮度的因素、对欧姆定律的理解等问题，是一道基础题．5．在图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L 突然变亮，两表示数都变大，则该电路出现的故障可能是（）A. 灯L短路B. 灯L断路C. 电阻R断路D. 电阻R 短路【答案】 D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大，说明电路一定出现短路现象电阻R短路。

洛阳理工学院附属中学物理电压电阻（提升篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。

已经知道铅笔芯的电阻大小与其长度、横截面积有关。

小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。

(1)实验中小明通过______反映铅笔芯电阻的大小。

(2)应选用______cm的铅笔芯做实验更好一些(3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。

(4)实验中，______更换不同硬度的铅笔芯时，(选填“需要”或“不需要”）保持电源电压不变。

(5)根据改进后的方案，画出记录数据的装格，表格中要有必要的信息______【答案】灯泡的亮度 15 电流表需要实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm【解析】【分析】【详解】(1)[1]当电压一定时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。

(2)[2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。

(3)[3]灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流的变化情况。

(4)[4]研究不同硬度铅笔芯的电阻与硬度的关系，应该控制其它因素相同，所以需要保持电源电压不变。

(5)[5]实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测出铅笔芯的电阻值，只能通过电流表示数来比较其电阻大小，所以设计表格如下：实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm2．在“探究串联电路电压的特点”活动中：(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡；(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________（填出一种即可）；(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。

洛阳理工学院附属中学物理电与磁（提升篇）（Word版含解析）一、三物理电与磁易错压轴题（难）1．在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示。

（1）小明闭合开关，看到铝棒稳定时如图乙所示；在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先仅对调磁极位置，闭合开关，观察到铝棒ab稳定时如丙所示，由此可知通电导线在磁场中受力的方向与____________方向有关。

然后小明保持图甲中的磁极位置不动，将铝棒ab两端对调后接入电路，发现铝棒ab的摆动方向依然如图乙所示，由此小明认为通电导线在磁场中的受力方向与电流方向无关。

你认为小明的做法对吗?____为什么?_________。

（2）小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢?为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流，进行对比实验。

① 实验过程中，小明应根据______（选填“电流表的示数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小。

② 闭合开关，小明发现铁棒稳定时的位置都如图丁所示，与丙图实验现象相比，小明感到非常困惑。

请你指出小明实验设计中存在的问题并提出改进方法。

存在问题：_____________。

改进方法：_________________。

（3）若想利用小明的实验装置继续探究电磁感应现象，我们只需将图甲中的__________（选填“开关”、“铝棒ab” 或“电源”）替换成_____________即可。

【答案】磁场不对因为将铝棒ab两端对调后接入电路，电流方向还是不变导线摆动角度铁棒在磁场中会受到磁铁的吸引力把丁图的铁棒换成与丙图相同的铜棒电源灵敏电流表【解析】【详解】(1)[1]仅对调磁极位置，由此可知通电导线在磁场中受力的方向与磁场方向有关；[2][3]小明的做法不对；因为将铝棒ab两端对调后接入电路，电流方向还是不变，那么受力方向也不变，电流方向实际上是没有变化的；(2)[4]为了探究磁场对导线的作用力是否与通过导线的电流大小有关，需改变电流的大小，观察金属棒的受力大小，应根据导线摆动角度来推断通电导线在磁场中的受力大小；[5][6]由于铁棒比铝棒电阻大，根据U I R=可知，在电源电压不变时，通过铁棒的电流较小，当磁场强度相同时，电流越小，导体受到的磁场力越小，因此铁棒比铝棒摆动的幅度小；所以实验中存在的问题是：铁棒在磁场中会受到磁铁的吸引力；改进方法是：把丁图的铁棒换成与丙图相同的铜棒；(3)[7][8]探究电磁感应现象，即磁生电，只需将图甲中的电源替换成灵敏电流表即可，这电流表能显示是否有电流产生。

洛阳理工学院附属中学初三九年级物理电压电阻汇编一、电压电阻压轴实验培优题1．物理小组探究导电液体的导电性与接入电路中液体横截面积大小的关系．他们用长方体水槽、浓度一定的食盐水、电源、滑动变阻器、电压表及电流表等器材进行了探究．实验电路连接如图－1所示，将电极M、N分别固定在水槽左右两侧底部的中央．（1）闭合开关前，为保护电路，应将滑动变阻器的滑片P移到最_____（选填“左”或“右”）端．（2）实验中，通过调节______来保持电极M、N间的电压恒为3V．控制其他条件不变，通过向水槽中添加食盐水，从而达到改变食盐水的_______的目的，用电流表测出相应的电流值．食盐水导电性的强弱可以由_______来判断．实验数据如下表：实验序号横截面积S/cm2电流I/A1500.0221000.0431500.0742000.0852500.1163000.1373500.1484000.1494500.14（3）依据表格中的数据在图－2中描点，做出电流I随横截面积S变化的I－S图像．（______）（4）分析表格中的数据或图像，可得到初步结论：其他条件不变，横截面积增大时，食盐水的导电性_______．（5）为验证实验结论是否具有普遍性，应采取的做法是：______.2．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关②导体的电阻与导体的横截面积有关。

③导体的电阻与导体的材料有关。

实验室提供了4根电阻丝，规格、材料如下表（1）为了验证上述猜想①，应该选用编号为_______两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想________（填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想_______（填序号）。

分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，____________________________。

一、选择题1．如图所示电路，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为6 V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡 L2处短路C．灯泡 L1处断路D．灯泡L2处断路2．关于电流表和电压表的使用，下列说法错误的是（）A．两表都不能将两接线柱直接接到电源的两极上B．使用前都应检查指针是否指零C．若有两个量程，一般都先用大量程“试触”D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出3．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。

为检查电路的故障，他用电压表进行测量。

结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A．开关S接触不良B．L灯丝断了C．bc间断路D．R断路4．下列所提供的数据中符合实际情况的是（）A．一节干电池电压15VB．中考跳绳合格，考生的跳绳功率约1500WC．家用电冰箱的工作电流约1AD．小明将一个鸡蛋从地上拿起并缓慢举过头顶，对鸡蛋做功约10J5．下列数据中最符合实际情况的是（）A．家用电风扇的额定功率约为80WB．正常工作的家用电冰箱的电流约为5AC．对人体的安全电压是220VD．人体的电阻约为10Ω6．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定7．如图所示，电源电压不变，开关S闭合后，当滑片P在最左端时，电压表示数U1，当滑片在最右端时为电压表示数为U2，则（）A．滑动变阻器两端的电压是U1B．滑动变阻器两端的电压是U2C．小灯泡L两端的电压是U1D．电源两端的电压是U1+U28．小文同学利用家中的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。

滑动片P顺时针向A端滑动的过程中，下列说法正确的是（）A．电位器接入电路中的电阻变大B．电路中的电流变小C．小灯泡两端的电压变大D．小灯泡的亮度变暗9．如图所示，把一只LED （发光二极管）接入电路，闭合开关后LED正常发光，用手触摸几乎感觉不到发热｡以下说法正确的是（）A．LED相当于电源B．LED主要是由超导体材料制成的C．LED工作时主要将电能转化为内能D．电源正负极对调连接，闭合开关LED不发光10．在物理实践活动中，同学们结合力学与电学的知识，设计了一个电子秘，设计简图如图所示，当中的金属杆可以绕着O点转动来改变1R的阻值大小，以下四种说法（）①1R和2R是并联②电压表测量的是2R两端电压。

【物理】物理电压电阻提高训练含解析一、电压电阻选择题1．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A. L2断路B. L2短路C. L1断路D. L1短路【答案】 A【解析】【解答】解：A、如果L2断路，L1和L2都不发光，将电压表并联在ab之间时，电压表断路无示数；将电压表并联在bc之间时，测量电源电压有示数．此选项符合题意．B、如果L2短路，L1会发光．此选项不符合题意；C、如果L1断路，L1和L2都不发光，将电压表并联在bc之间时，电压表断路无示数；将电压表并联在ab之间时，测量电源电压有示数．此选项不符合题意；D、如果L1短路，L2会发光．此选项不符合题意；故选A．【分析】由电路图知，两灯泡串联．闭合开关，灯泡不亮，原因有二：断路或短路，因为两灯都不亮，所以不可能是一灯短路，所以只能是一灯断路．2．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。

若电路中只有一处故障，且只发生在灯L或R上。

现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）A. 若灯L'亮，则可能是灯L断路B. 若灯L'亮，则一定是电阻R短路C. 若灯L'不亮，则可能是灯L短路D. 若灯L'不亮，则一定是电阻R断路【答案】 D【解析】【解答】闭合开关，灯泡发光，说明电路是通路。

过一会儿灯泡熄灭，电压表示数变小，原因有两个：灯泡L短路或电阻R断路. 一只规格相同且完好的灯L′替换灯L，若是灯L短路，其它地方完好，换上新灯泡后不短路，L'能发光，故若灯L'亮，则一定是灯L 短路，AB不符合题意.若是电阻R断路，换上新灯泡后电路还是断路，不能发光，故若灯L'不亮，则一定是电阻R断路，C不符合题意，D符合题意.故答案为：D.【分析】在串联电路中各用电器互相影响，若电压表示数变大，则测量的位置断路.3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．5．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律【答案】 D【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；B、测量小灯泡发光时的电阻，故B不符合题意；C、研究小灯泡的亮度与其两端电压大小的关系，故C不符合题意；D、验证电流与电压的关系用保证电阻不变，故D符合题意。

【物理】洛阳市中考物理电压和电阻检测试题（含答案）一、选择题1．如图所示的电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P 由a端滑到b端，电压表示数的变化是（）A. 0～6VB. 0～5VC. 0～1VD. 1～5V【答案】 B【解析】【解答】当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U ab=0.1A×50Ω=5V．电压表示数的变化范围是0～5V．故选B．【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片P由a端滑到b端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析判断．2．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.3．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。
