渐开线标准直齿圆柱齿轮的基本参数和(最新整理)

齿轮压力角渐开线及渐开线齿轮当一直线沿一圆周作纯滚动时，此直线上任一点的轨迹即称为该圆的渐开线，该圆称为渐开线的基圆，而该直线则称为发生线。

图1齿轮压力解析图如图1：AK——渐开线基圆，rbn-n：发生线θK：渐开线AK段的展角用渐开线作为齿廓的的齿轮称为渐开线齿轮。

渐开线齿轮能保持恒定的传动比。

渐开线上任一点法向压力的方向线（即渐开线在该点的法线）和该点速度方向之间的夹角称为该点的压力角。

显然，图2中的图2αk即为渐开线上K点的压力角。

由图可知：cosαk=ON/OK=rb/Rk参考文献：卢玉明.机械设计基础.高等教育出版社,1998齿轮模数“模数”是指相邻两轮齿同侧齿廓间的齿距t与圆周率π的比值(m＝t/π)，以毫米为单位。

模数是模数制轮齿的一个最基本参数。

模数越大，轮齿越高也越厚，如果齿轮的齿数一定，则轮的径向尺寸也越大。

模数系列标准是根据设计、制造和检验等要求制订的。

对於具有非直齿的齿轮，模数有法向模数mn、端面模数ms与轴向模数mx 的区别，它们都是以各自的齿距(法向齿距、端面齿距与轴向齿距)与圆周率的比值，也都以毫米为单位。

对於锥齿轮，模数有大端模数me、平均模数mm和小端模数m1之分。

对於刀具，则有相应的刀具模数mo等。

标准模数的应用很广。

在公制的齿轮传动、蜗杆传动、同步齿形带传动和棘轮、齿轮联轴器、花键等零件中，标准模数都是一项最基本的参数。

它对上述零件的设计、制造、维修等都起著基本参数的作用(见圆柱齿轮传动、蜗杆传动等)。

齿轮计算公式:分度圆直径d=mz m 模数z 齿数齿顶高ha=ha* m齿根高hf=(ha*+c*)m齿全高h=ha+hf=(z ha*+c*)mha*=1 c*=0.25图片中的应该两箭头之间距离是渐开线标准直齿圆柱齿轮的基本参数和几何尺寸的计算一、渐开线标准直齿圆柱齿轮各部分名称1、齿顶圆：通过轮齿顶部的圆周。

齿顶圆直径以d a表示。

2、齿根圆：通过轮齿根部的圆周。

新课：§3—4 直齿圆柱齿轮的基本参数和几何尺寸计算一、直齿圆柱齿轮几何要素的名称和代号图3—16所示为直齿圆柱齿轮的一部分，其主要几何要素如下：1、端平面圆柱齿轮上，垂直于齿轮轴线的表面2、齿顶圆柱面、齿顶圆圆柱齿轮的齿顶曲面称齿顶圆柱面圆柱齿轮上，齿顶圆柱面与端平面的交线称为齿顶圆齿顶圆直径的代号为da3、齿根圆柱面，齿根圆圆柱齿轮的齿根曲面称齿根圆柱面圆柱齿轮上，其齿根圆柱面与端平面的交线称为齿根圆齿根圆直径的代号为df4、分度圆柱面、分度圆圆柱齿轮的分度曲面称分度圆柱面分度曲面是齿轮上的一个假想曲面，齿轮的轮齿尺寸均以此曲面为基准而加以确定圆柱齿轮的分度圆柱面与端平面的交线称为分度圆分度圆直径的代号为d5、齿宽为了使分度圆直径成为一个有理数，便于齿轮几何尺寸的计算和制造，人为地规定p／π为有理，即m＝p／π。

可得d=mz ……………………(3—5)模数m的大小：反映了齿距p和轮齿的大小；模数越大，轮齿越大，齿轮所能承受的载荷越大；模数越小，轮齿越小，齿轮所能承受的载荷越小，图3—17所示为两个齿数相同(z=16)而模数不同的齿轮。

（比较尺寸和轮齿大小）图3—18所示为分度圆直径相同(d=72mm)，模数不同的四种齿轮轮齿的比较结论：模数小的，轮齿就小，其齿数多。

GB1357—1987《渐开线圆柱齿轮模数》规定了渐开线圆柱齿轮的模数系列小模数齿轮：法向模数mn＜l、分度圆直径d≤400mm的渐开线圆柱齿轮3、齿形角齿形角是齿轮的又一个重要的基本参数由渐开线的性质可知：渐开线上任意点处的齿形角是不相等的。

在同一基圆的渐开线上，离基圆越远的点处，齿形角越大；离基圆越近的点处，齿形角越小齿形角：渐开线齿轮所说的齿形角是指分度圆上的齿形角。

国家标准规定：分度圆上的齿形角α=20°。

图3—19为渐开线圆柱齿轮的基本齿廓(即基本齿条的法向齿廓)，基本齿廓的参数、代号及与模数的关系见表3—4。

. -任务一、渐开线标准直齿圆柱齿轮各部分名称1、齿顶圆：通过轮齿顶部的圆周。

齿顶圆直径以d a表示。

2、齿根圆：通过轮齿根部的圆周。

齿根圆直径以d f表示。

3、分度圆：齿轮上具有标准模数和标准齿形角的圆。

分度圆直径以d表示。

4、齿厚：在端平面上，一个齿的两侧端面齿廓之间的分度圆弧长。

齿厚以s表示。

5、齿槽宽：在端平面上，一个齿槽的两侧端面齿廓之间的分度圆弧长。

齿槽宽以e表示。

6、齿距：两个相邻且同侧端面齿廓之间的分度圆弧长。

齿距以p表示。

7、齿宽：齿轮的有齿部位沿分度圆柱面直母线方向量度的宽度。

齿宽以b表示。

8、齿顶高：齿顶圆与分度圆之间的径向距离。

齿顶高以h a表示。

9、齿根高：齿根圆与分度圆之间的径向距离。

齿根高以h f表示。

展示多媒体图片，使学生对渐开线标准直齿圆柱齿轮各部分的名称认识更直观。

10、齿高：齿顶圆与齿根圆之间的径向距离。

齿高以h表示。

任务二、渐开线标准直齿圆柱齿轮的基本参数直齿圆柱齿轮的基本参数共有：齿数、模数、齿形角、齿顶高系数和顶隙系数五个，是齿轮各部分几何尺寸计算的依据。

1、齿数z一个齿轮的轮齿总数。

2、模数m齿距与齿数的乘积等于分度圆的周长，即pz=πd,式中z是自然数，π是无理数。

为使d为有理数的条件是p/π为有理数，称之为模数。

即：m=p/π模数的大小反映了齿距的大小，也及时反映了齿轮的大小、已标准化。

模数是齿轮几何尺寸计算时的一个基本参数。

齿数相等的齿轮，模数越大，齿轮尺寸就越大，齿轮就越大，承载能力越强：分度圆直径相等的齿轮，模数越大，承载能力越强。

如图所示：出示教具并提问：模数与轮齿有什么关系？3、齿形角α在端平面上，通过端面齿廓上任意一点的径向直线与齿廓在该点的切线所夹的锐角称为齿形角，用α表示。

渐开线齿廓上各点的齿形角不相等，离基圆越远，齿形角越大，基圆上的齿形角α=0°。

对于渐开线齿轮，通常所说的齿形角是指分度圆上的齿形角。

国标规定：渐开线齿轮分度圆上的齿形角α=20°。

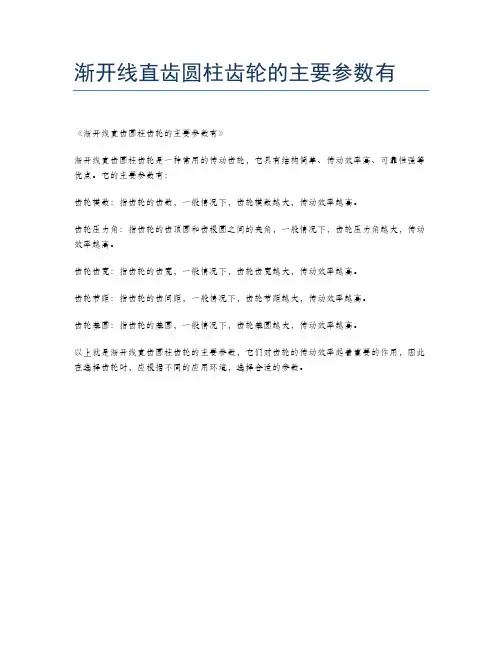

渐开线直齿圆柱齿轮的主要参数有
《渐开线直齿圆柱齿轮的主要参数有》
渐开线直齿圆柱齿轮是一种常用的传动齿轮，它具有结构简单、传动效率高、可靠性强等优点。

它的主要参数有：
齿轮模数：指齿轮的齿数，一般情况下，齿轮模数越大，传动效率越高。

齿轮压力角：指齿轮的齿顶圆和齿根圆之间的夹角，一般情况下，齿轮压力角越大，传动效率越高。

齿轮齿宽：指齿轮的齿宽，一般情况下，齿轮齿宽越大，传动效率越高。

齿轮节距：指齿轮的齿间距，一般情况下，齿轮节距越大，传动效率越高。

齿轮基圆：指齿轮的基圆，一般情况下，齿轮基圆越大，传动效率越高。

以上就是渐开线直齿圆柱齿轮的主要参数，它们对齿轮的传动效率起着重要的作用，因此在选择齿轮时，应根据不同的应用环境，选择合适的参数。

渐开线标准直齿圆柱齿轮的主要参数及几何尺寸计算渐开线标准直齿圆柱齿轮的主要参数及几何尺寸计算齿轮各部分名称及符号此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：渐开线标准直齿圆柱齿轮的基本参数及几何尺寸计算1 模数齿轮圆周上轮齿的数目称为齿数，用z表示。

根据齿距的定义知此主题相关图片如下：2 压力角此主题相关图片如下：此主题相关图片如下：3 齿数4 齿顶高系数h a=h a*m （h a*=1）5 顶隙系数c=c*m (c*= h f=(h a*+c*)m全齿高h=h a+h f=(2h a*+c*)m此主题相关图片如下：标准齿轮是指模数、压力角、齿顶高系数和顶隙系数均为标准值，且分度圆上的齿厚等于齿槽宽的齿轮。

表12-2 标准直齿圆柱齿轮的几何尺寸计算公式此主题相关图片如下：4. 内齿轮与齿条图示为一内齿圆柱齿轮，内齿轮的轮齿是分布在空心圆柱体的内表面上。

与外齿轮相比有下列几个不同点：1）内齿轮的齿厚相当于外齿轮的齿槽宽，内齿轮的齿槽宽相当于外齿轮的齿厚。

2）内齿轮的齿顶圆在它的分度圆之内，齿根圆在它的分度圆以外。

图示为一齿条，它可以看作齿轮的一种特殊型式。

与齿轮相比有下列两个主要特点：1）由于齿条的齿廓是直线，所以齿廓上各点的法线是平行的；传动时齿条是直线移动的，故各点的速度大小和方向均相同；齿条齿廓上各点的压力角也都相同，等于齿廓的倾斜角。

2）与分度线相平行的各直线上的齿距都相等。

此主题相关图片如下：渐开线直齿圆柱齿轮的任意圆周上齿厚的计算此主题相关图片如下：5.公法线长度测量齿轮公法线长度是检验齿轮精度常用的方法之一。

它具有测量方便、准确和易于掌握的优点。

测量齿轮公法线长度的原理：公法线长度是指渐开线齿轮上两反向齿廓间的基圆切线长度。

此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：K为跨齿数（证明略）。
